ФОТООТЧЕТ. Камера в передний бампер.

[Von Graf 11]

Всем привет.

Решил я поставить на свою Jetta подобие РНС т.к. на саму РНС мне тупо жалко денег. Был
куплен Аппарат:

Конечно не совсем все и сразу работать начало!!!!! Не было в
комплекте канн адаптера- который купил позже и все стало хорошО.  Была сразу установлена задняя камера вместо
одного из плафонов освящения номера. Мне очень понравилось с камерой парковаться
(у жены машина с датчиками парковки) с датчиками не то.

  И вот некоторое
время спустя пришло мне в голову поставить камеру в передний бампер- верней
хотел поставить 2 камеры чтоб они смотрели в разные стороны…….. но что то меня
остановило, и я купил одну камеру. Вот эту http://www.ebay.com/itm/120960423516.
Далее была задача как ее включать……. Задняя от задней скорости работает, а
перед было принято решение через кнопку!

   Заказал я себе вот
такой набор:

1K0 927 122A
REH-кнопка

4D0 971 636A-разъём кнопки

000 979 009EA-провода – 2 шт.(или можно просто
сам контакт купить N
907 647 01)

По приходу кнопки я понял,
что она без фиксации…..  Далее поиски
кнопки с фиксацией, но они не дали результат. Только понял что таких для VW нет- ну или я ее не смог найти. Начал думать
что где когда…….

Поиск в инете выдал
такой результат (не помню что откуда)

Реле задних
противотуманных фар (ПТФ) для 2110(2115) 23.3777 (2114-3747) с 2001 года ставится
и на ВАЗ-21213/214. Реле нормально разомкнутое. Колодка шестиконтактная, номера
контактов нанесены как на корпусе реле, так и на разъеме подключения.

По реле инфа отсюда http://www.niva-faq.msk.ru/tehnika/elektro/osvesch/pt_fary/rzptf.htm

Подключая через данное реле мы получаем фактически кнопку с

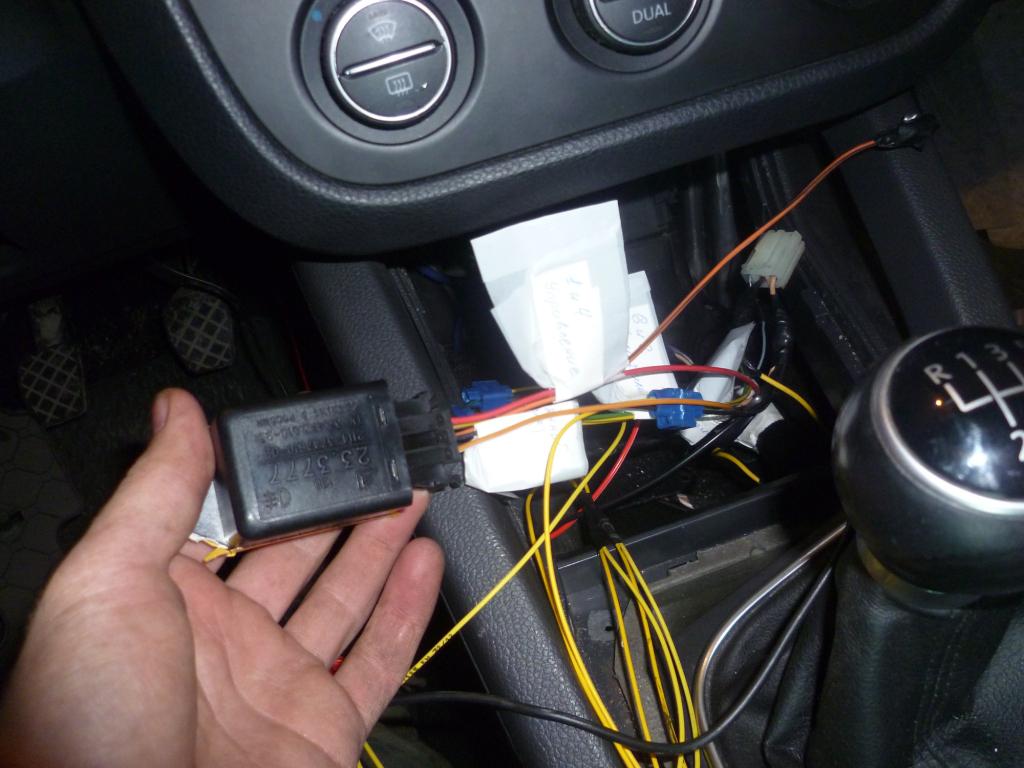

фиксацией!!!! Далее была поездка по магазинам и поиски реле!!! Куплено реле, а
вот колодка для него заняла дольше времени для поиска, но найдена.

По кнопке: 3 и 6 контакты это цепляем на 3 и 6 кнопки АСР(это
подсветка). 4 и 5 контакты это включение выключение реле – через эти контакты
будет проходить минус на 5й контакт реле.

 После всего встал
вопрос где взять питание для реле… поиском по форуму и при помощи  Greck – за что ему отдельно СПАСИБО было выяснено что можно

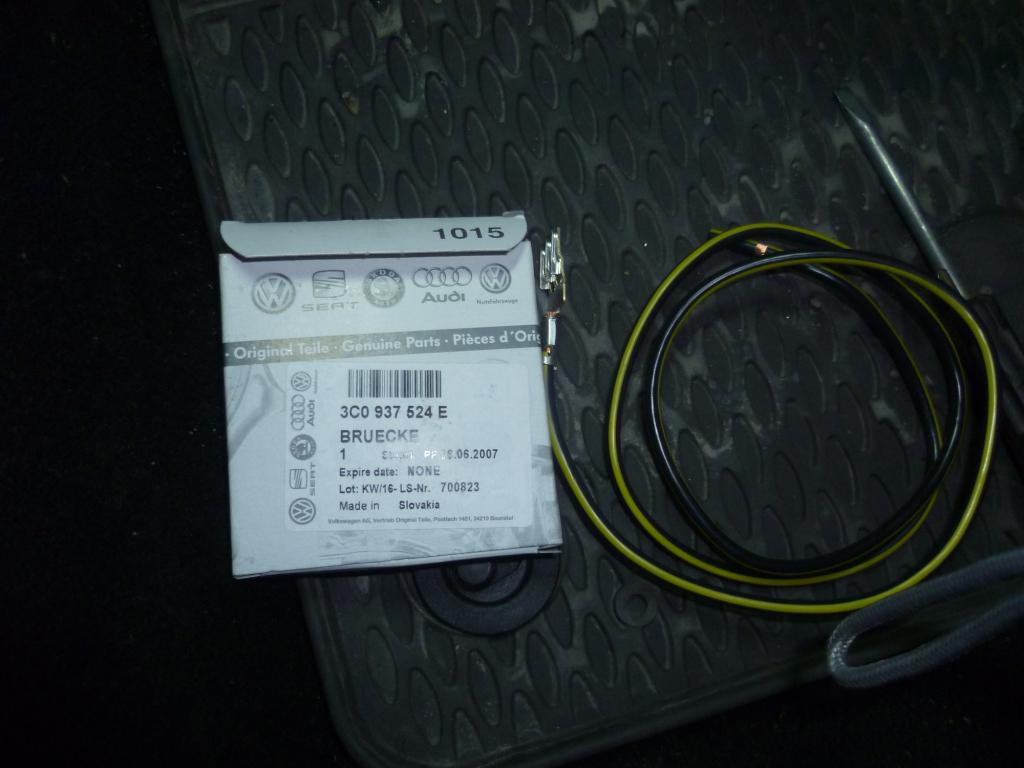

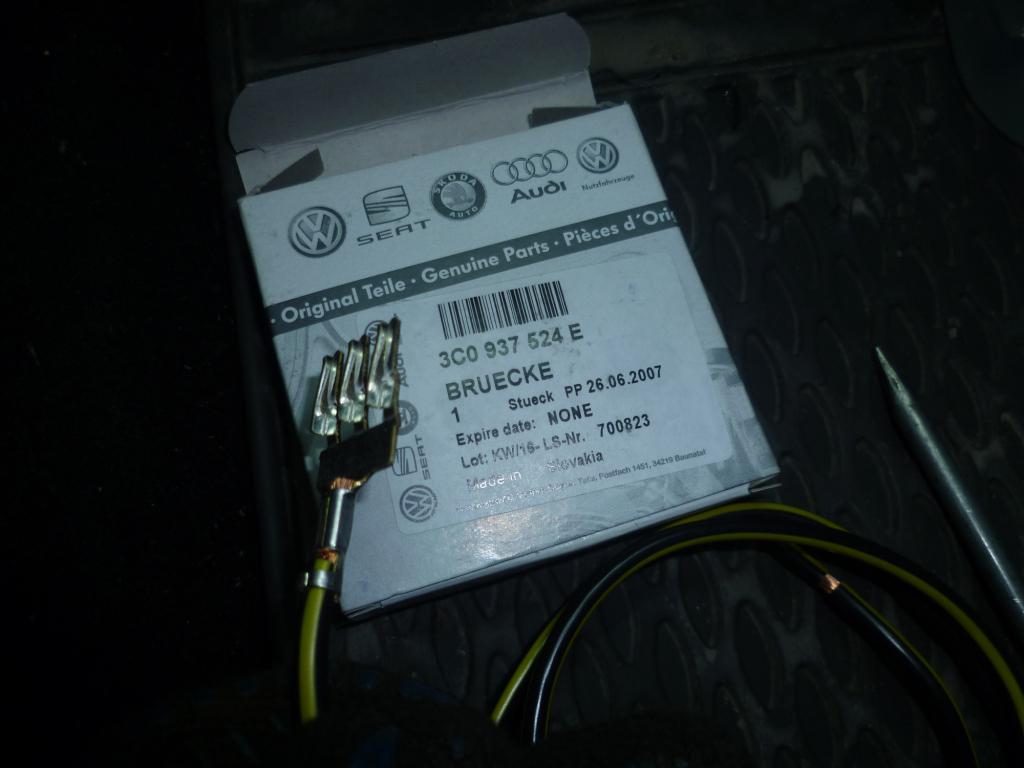

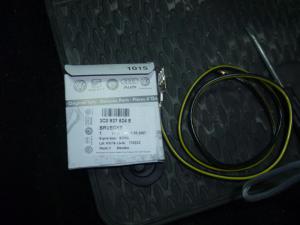

добавить контактный мост в блок предохранителе. Вот этот  3C0 937 524 E и для сие чуда на
вторую сторону предоха были приобретены 2 разъема N 907 326 03.

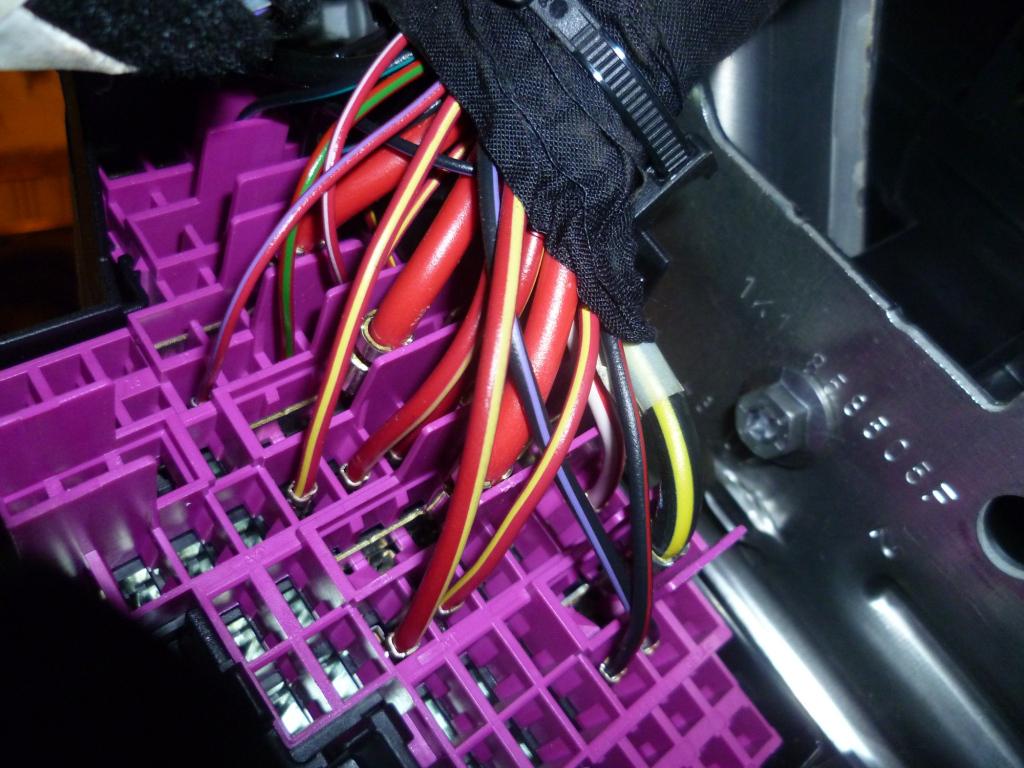

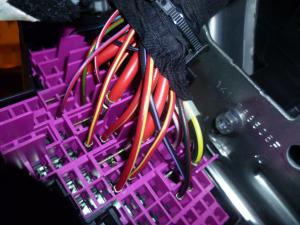

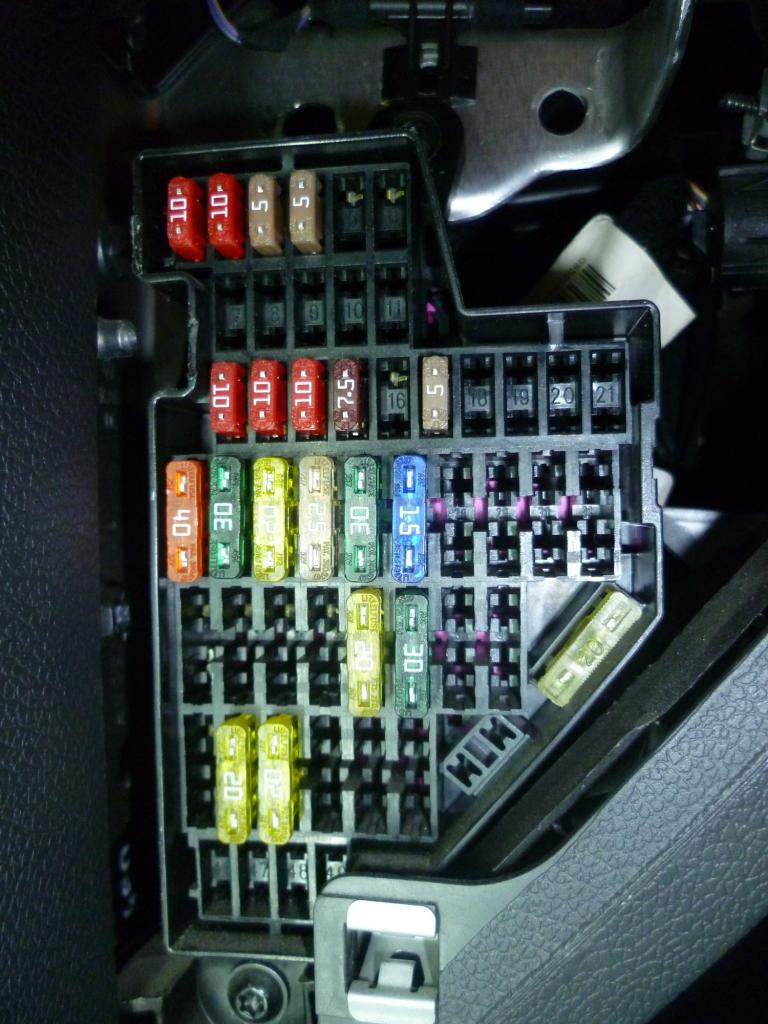

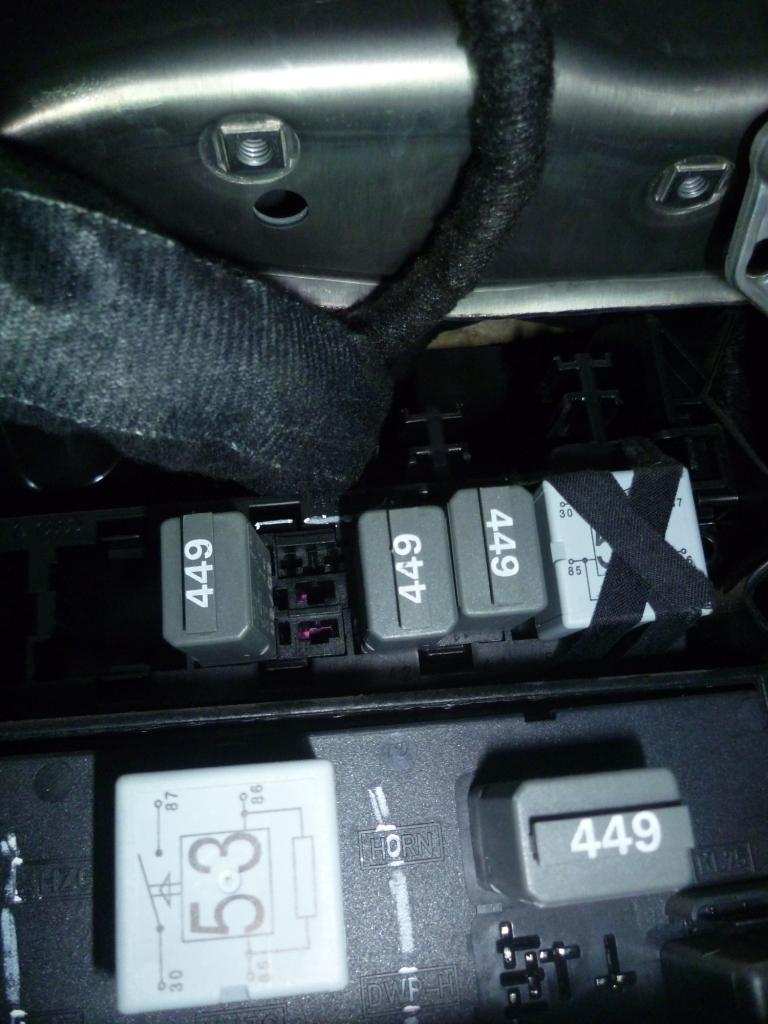

Короче снял блок предохранителей……… взглянул на него, и
ничего не понял где там центральное питание и как куда. Поставил блок

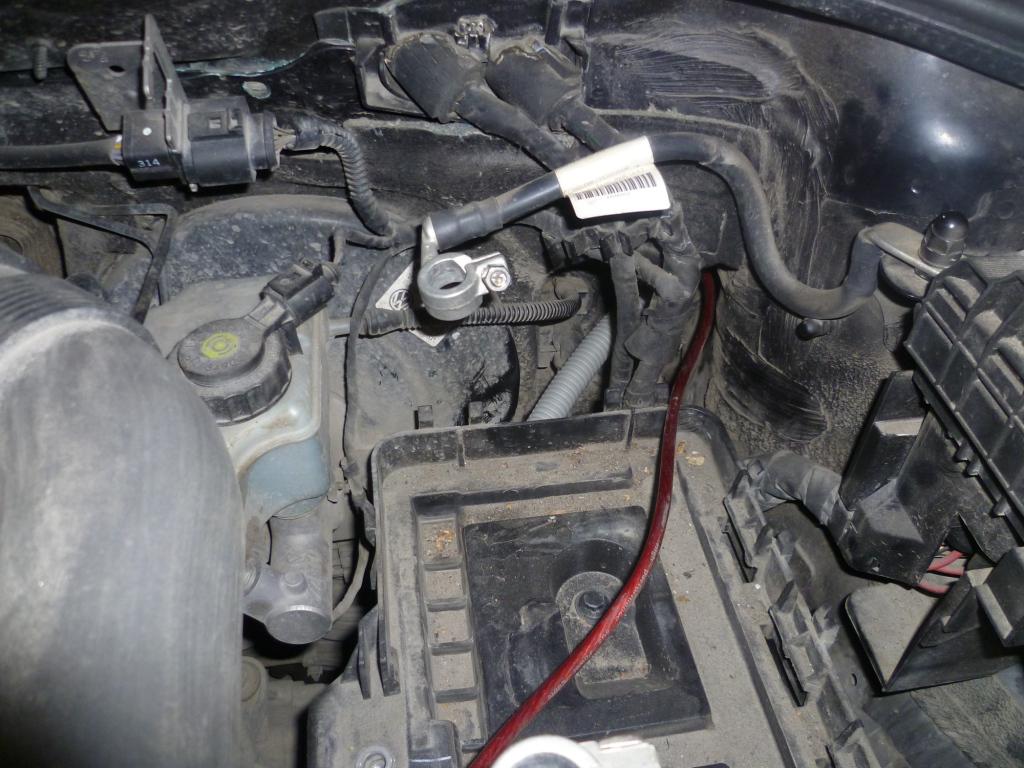

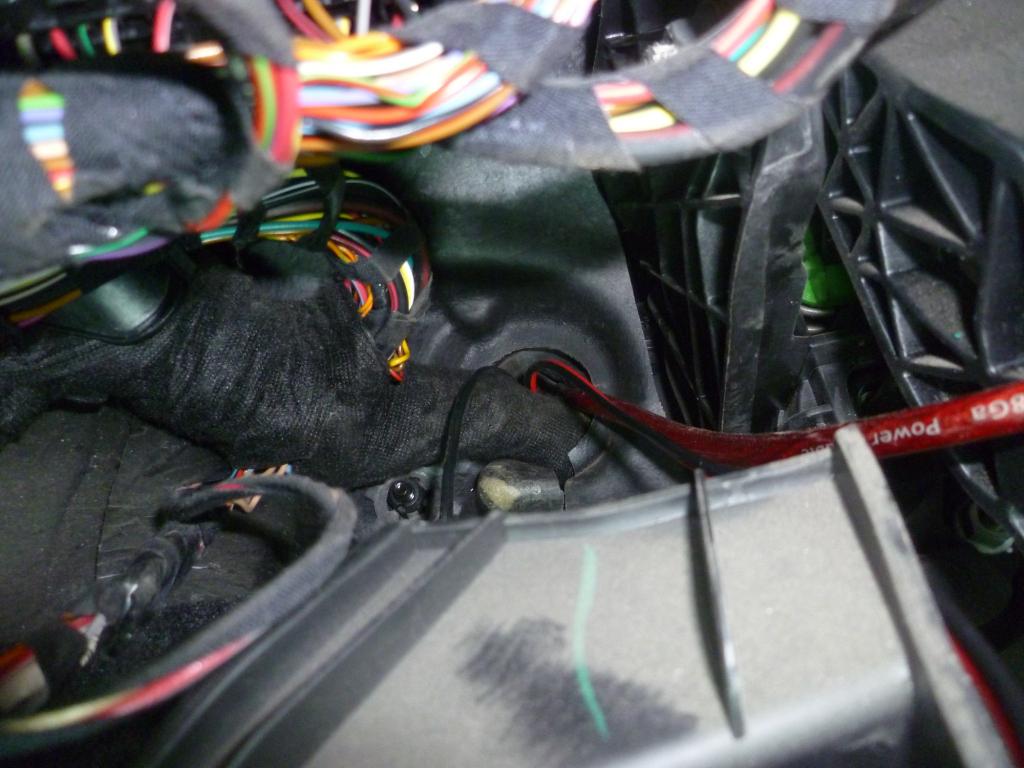

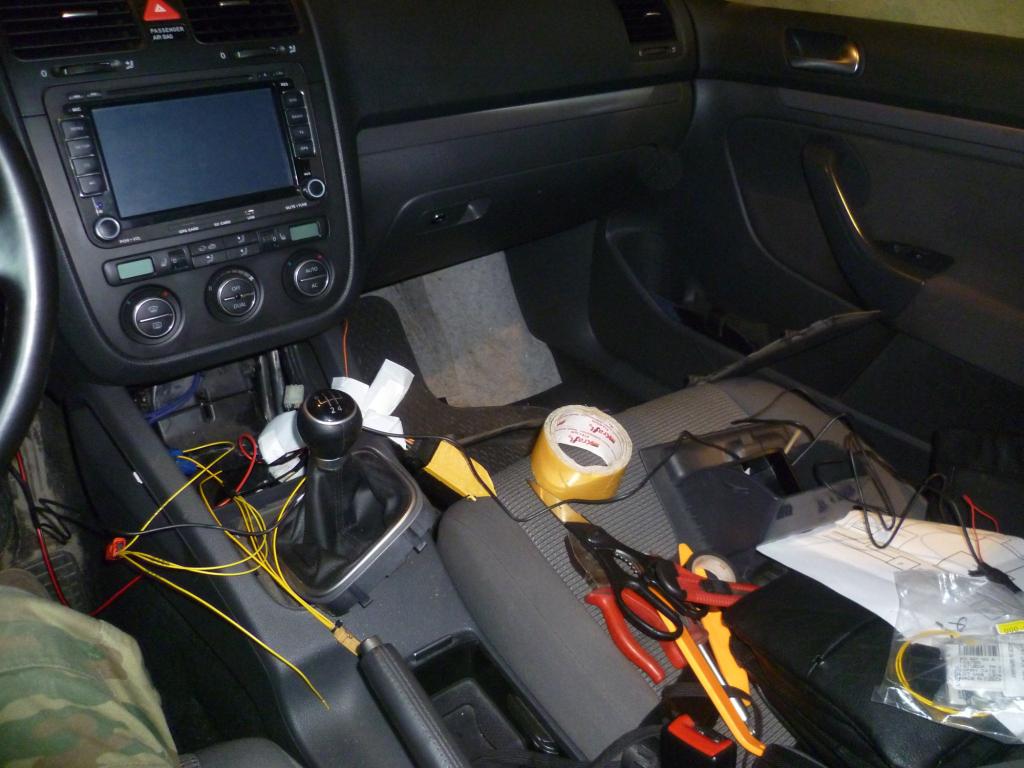

предохранителей обратно. Питание в итоге взял с прикуривателя. Протянул провода

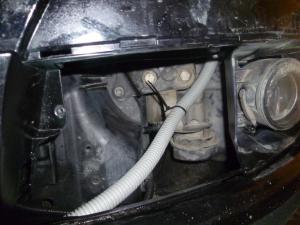

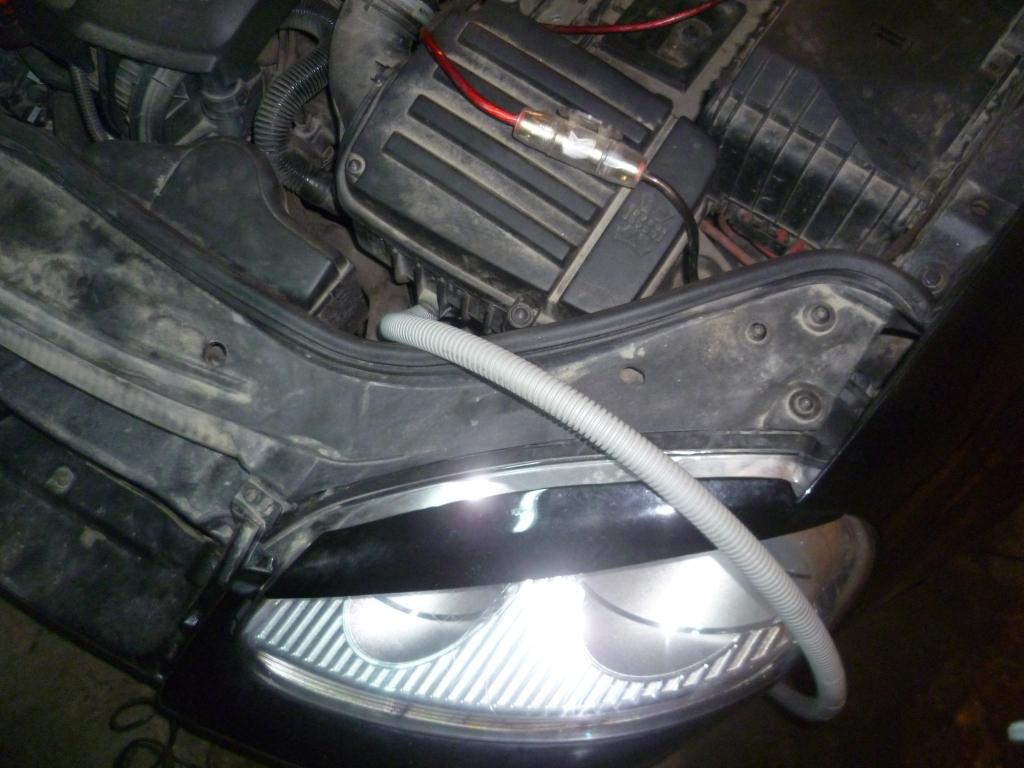

плюс, минус, и провод AV

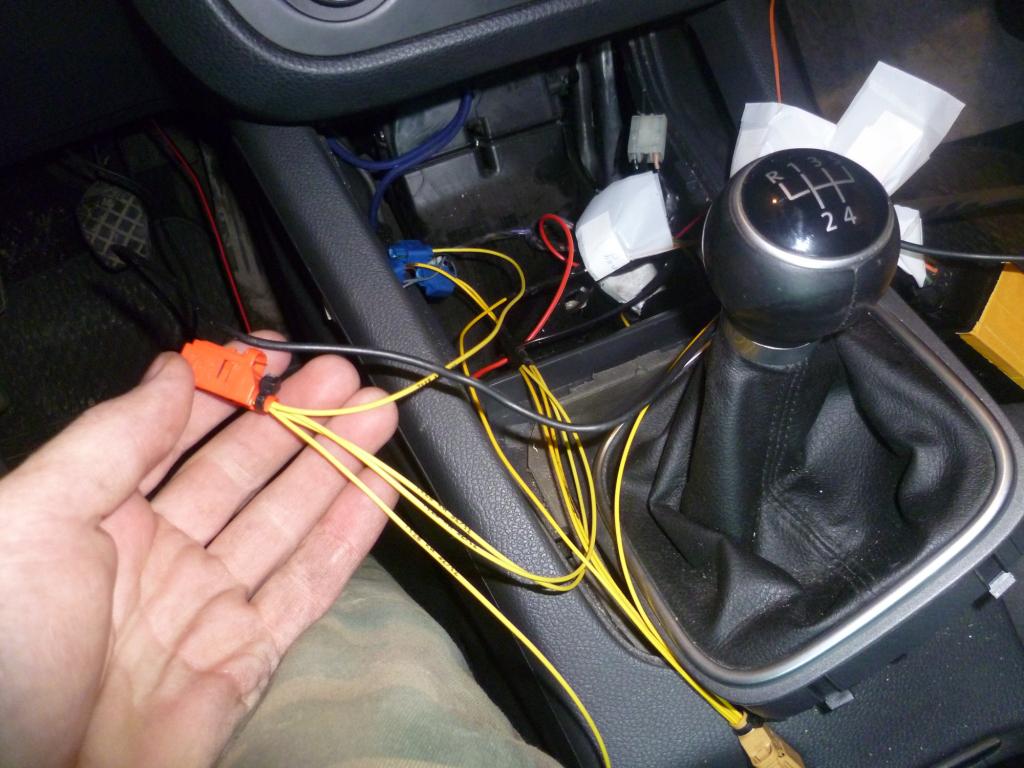

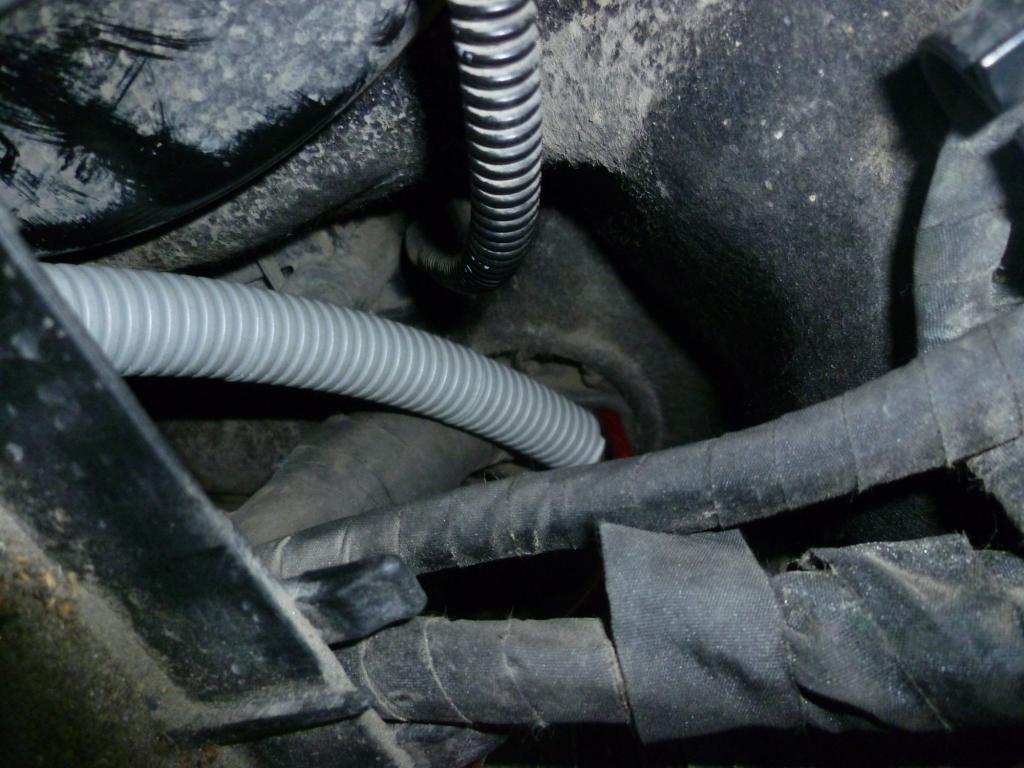

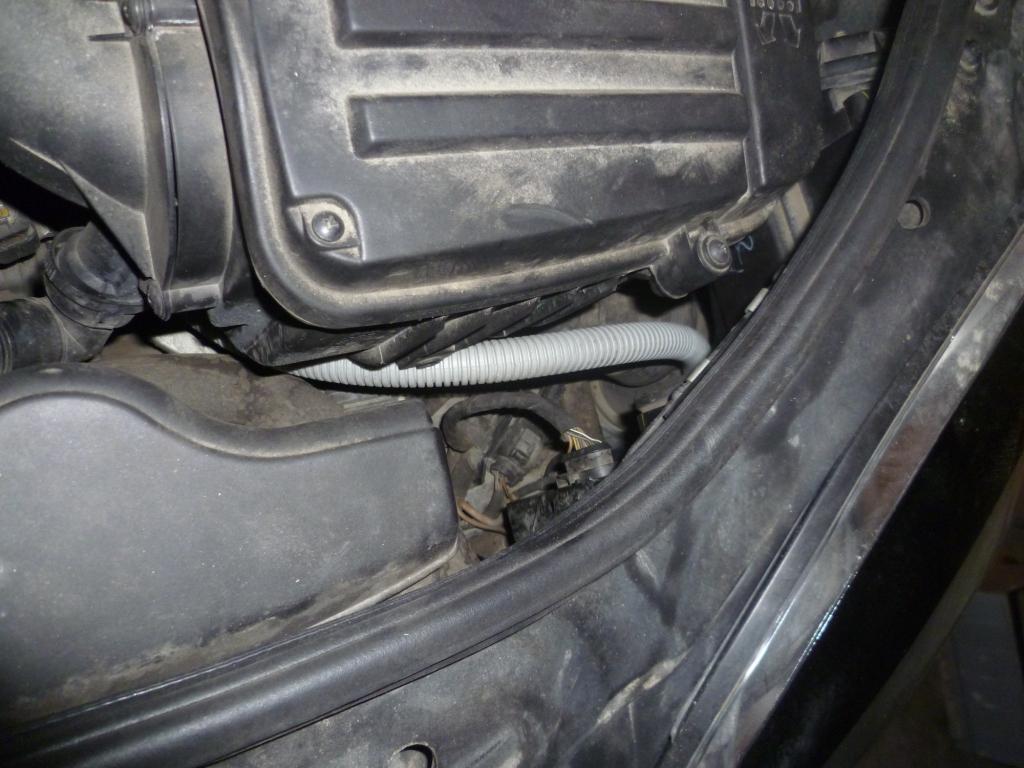

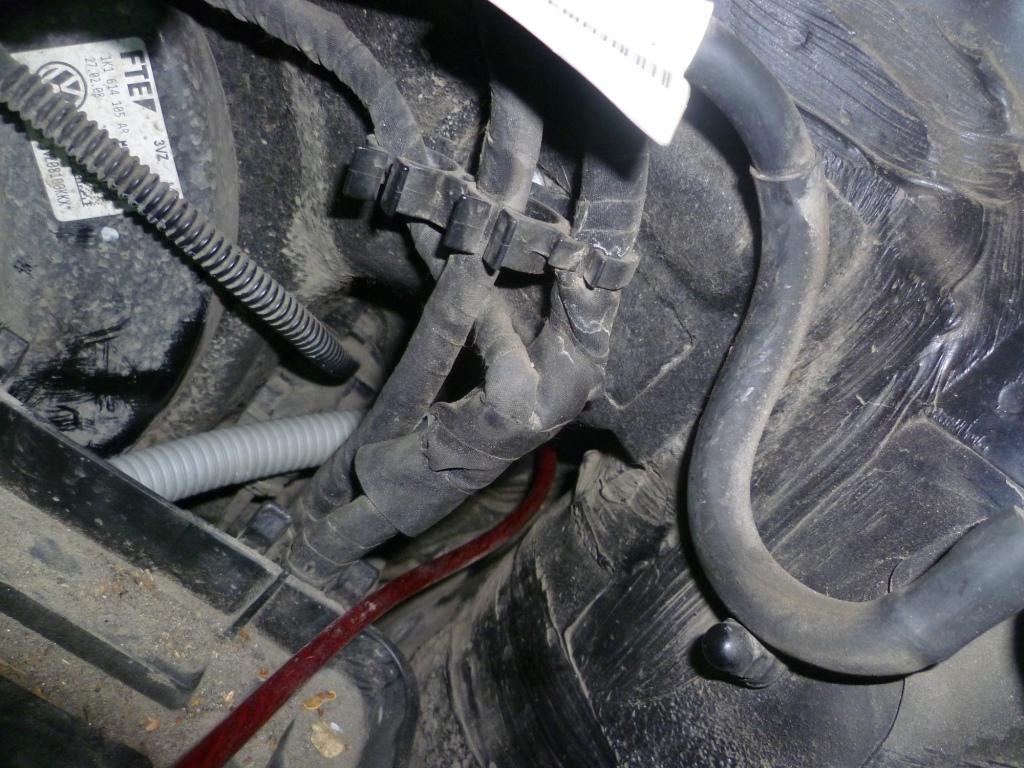

от бампера в салон(фото прилагается) Далее крутил вертел провода. За одно
поставил кнопку SET, но
ее в блок АБС еще не подключил. По первой перепутал немного провода от реле, но
потом разобрался (найдя схему на B6 клубе.) Сейчас получилась проблема про которую сразу не

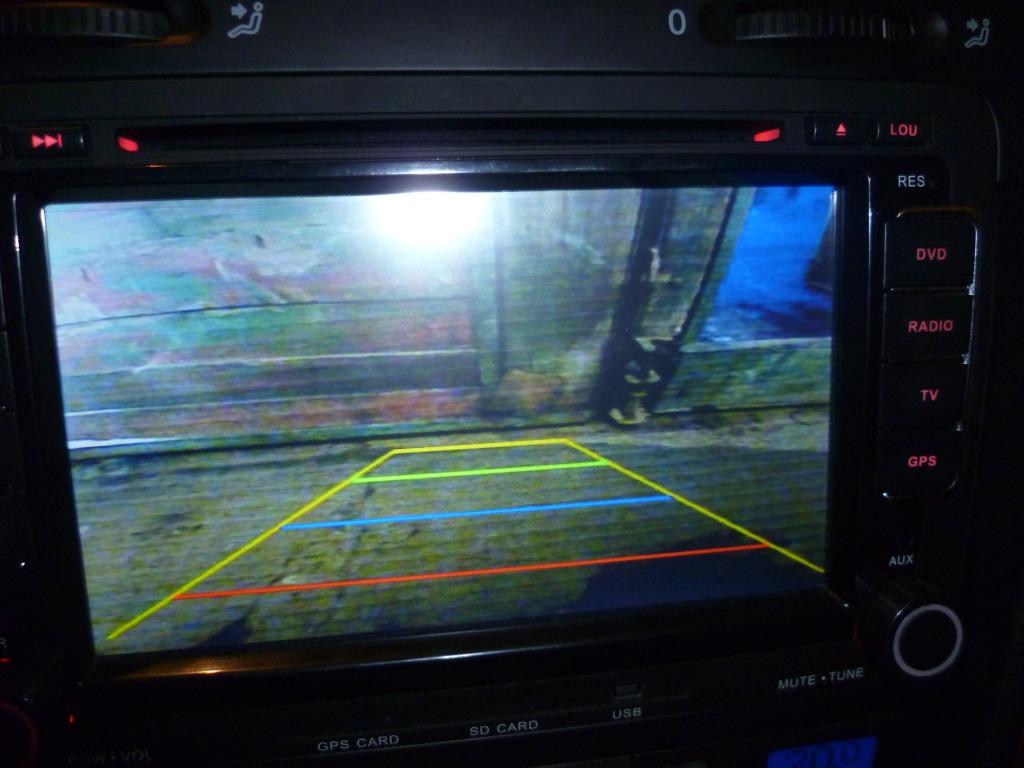

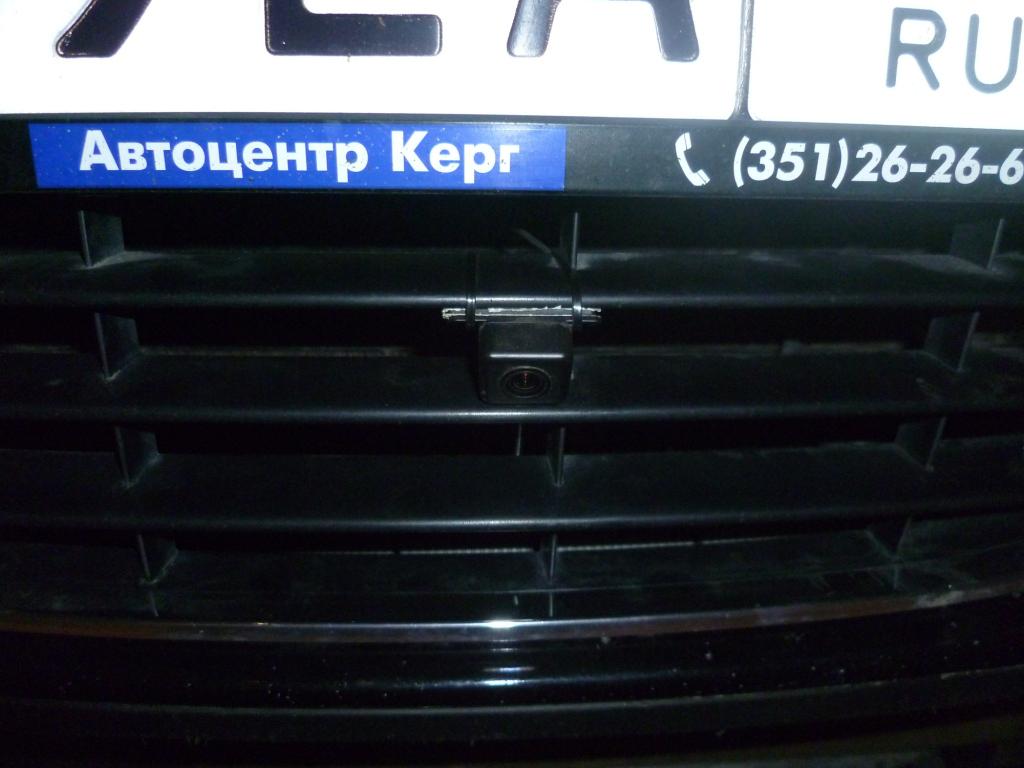

подумал Камера стоящая в переднем бампере предназначенная для установки в
задний бампер –ЗЕРКАЛИТ (лево справа, право слева) Пока единственное что пришло
в голову это перевернуть ее, но тут я получу линейку кверху…

Ну и не большое видео:

[Von Graf 11]

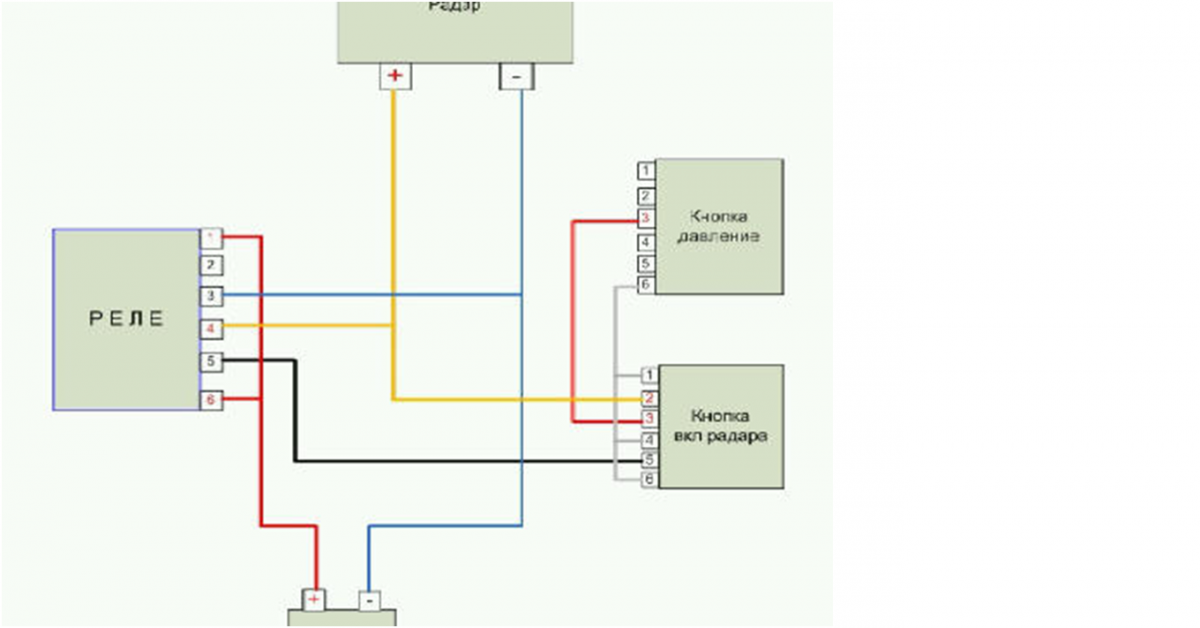

Вот схема с пассат клуба

[Greck 794]

+1 за упорство, сообразительность и отчет) честно сказать иногда не хватает ее, да и по бокам камер тоже, чтобы чувствовать себя уже как в космокорабле))

жаль только, что линейка у тебя рисуется, она на фронтальной камере походу нафиг не нужна...

[Von Graf 11]

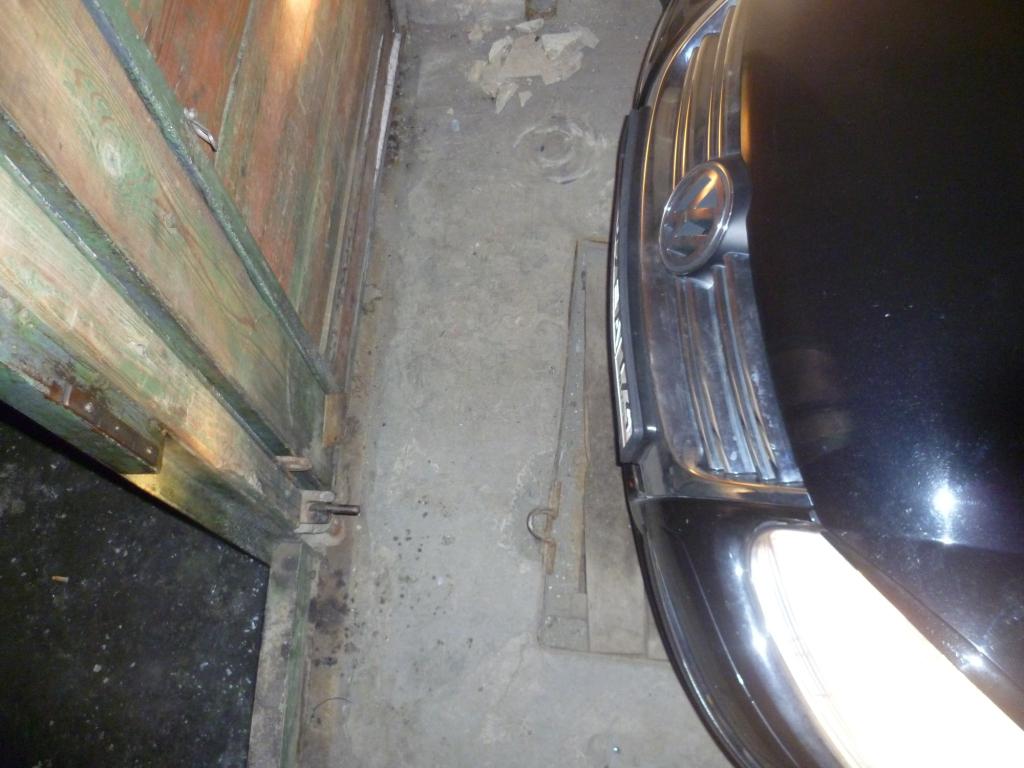

Линейка это не самое страшное, плохо что зеркалит. 2 камеры ставить буду, как только найду нормальный чтоб стоили разумно, и крепление нормальное было. не хочется еще паять чего то. а так линейка не мешает. у меня машина стоит в гараже, а соседние не чистят и периодически тыкался в сугроб, но теперь можно подъехать оооооочень близко без риска. задней камере просто радуюсь. ща жене заказал зеркало с монитором и камеру пока подбераю (машина поло седан) датчики порковки это баловство. а вот камера это да!!!!

[Greck 794]

ну когда очень темно, то датчики парковки - совсем не баловство, так как можно пропустить и с камерой

[MaxMaster 3]

Отличный отчет! Координаты камеры вместо заднего плафона есть?

И еще, Показания с климата магнитола выводит? именно со старого блока климата!

Изменено 19 марта 2013 пользователем MaxMaster

[Von Graf 11]

Отличный отчет! Координаты камеры вместо заднего плафона есть?

И еще, Показания с климата магнитола выводит? именно со старого блока климата!

А что старый климат вообще выводится? Координат камеры уже нет, она гольфовская, китайская

[MaxMaster 3]

А что старый климат вообще выводится? Координат камеры уже нет, она гольфовская, китайская

ну похоже что не выводится! просто уточнил!



а фото можно камеры?  вместо штатного плафона устанавливал?

Изменено 20 марта 2013 пользователем MaxMaster

[mr. Neumann 3]

Прикольный замут ! Тоже после покупки китайского ГУ была мысль переднюю камеру воткнуть, да что то закрутился и забыл, вот пока на твой фотоотчёт не наткнулся  :xixixi: . А вот вопросик на счёт фронтальной камеры возник, а из таких http://www.ebay.com/sch/i.html?_trksid=p3984.m570.l1313&_nkw=car+Camera+Front+View&_sacat=0&_from=R40  ничего не получилось подобрать ? А сигнал от камеры у вас идёт в тот же вход что и с камеры заднего вида ? На моей китайской башке кроме входа для камеры заднего вида есть ещё вход и я думаю может на него подцепиться и как я понял запускаться (точнее переключатся на сигнал камеры) будет с ярлыка на экране ГУ, правда если без кнопки камера всегда будет работать (когда на прикуриватель напруга поступает).

[Von Graf 11]

НА самом деле фронтальных камер много, я просто тупонул, и купил первую что мне понравилась внешне. Камеру скоро сменю, на фронтальную. подключил ее в другой разъем - 2й. да вкыл идет с ярлыка, меня это не устраивает, буду искать двойник и вешать ее на тот же провод что и камера заднего вида.

ну похоже что не выводится! просто уточнил!



а фото можно камеры?  вместо штатного плафона устанавливал?

Фото как она установлена?

Вот такая стоит сзадУ http://www.ebay.com/itm/CAR-REAR-VIEW-REVERSE-PARKING-CAMERA-FOR-VW-Tiguan-Touareg-Golf-V-Passat-Cayenne-/151018047750?pt=US_Rear_View_Monitors_Cams_Kits&hash=item2329608906
