Автоматическое включение видеорегистратора или убираем провода.

[vstz 18]

Думаю многим надоели болтающиеся провода от навесного оборудования закрепленного на лобовом стекле.

Предлагаю следующее решение - запитаться от потолочного фонаря.



Как снять фонарь уже было описано в теме Фотоотчет! Установка плафона от комлектации "Комфорт" от Greck

Лишь напомню что нужно:

Поддеть перфорированную рамку со стороны очешника (в качестве инструмента вполне пойдут ногти)))

За ней 2 шурупа под торкс.

Отогнув 2 защелки, сдвинуть немного назад и вытащить плафон

Отсоединить фишку разъема и фонарь перед нами.



Затем нужно снять потолочную консоль

Снимаем очешник. Тонкой плоской отверткой подгибаем 2 защелки и тянем вниз и назад(снимается туго)

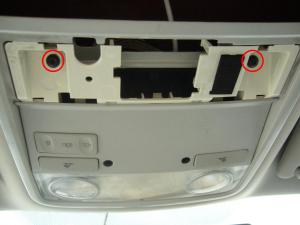

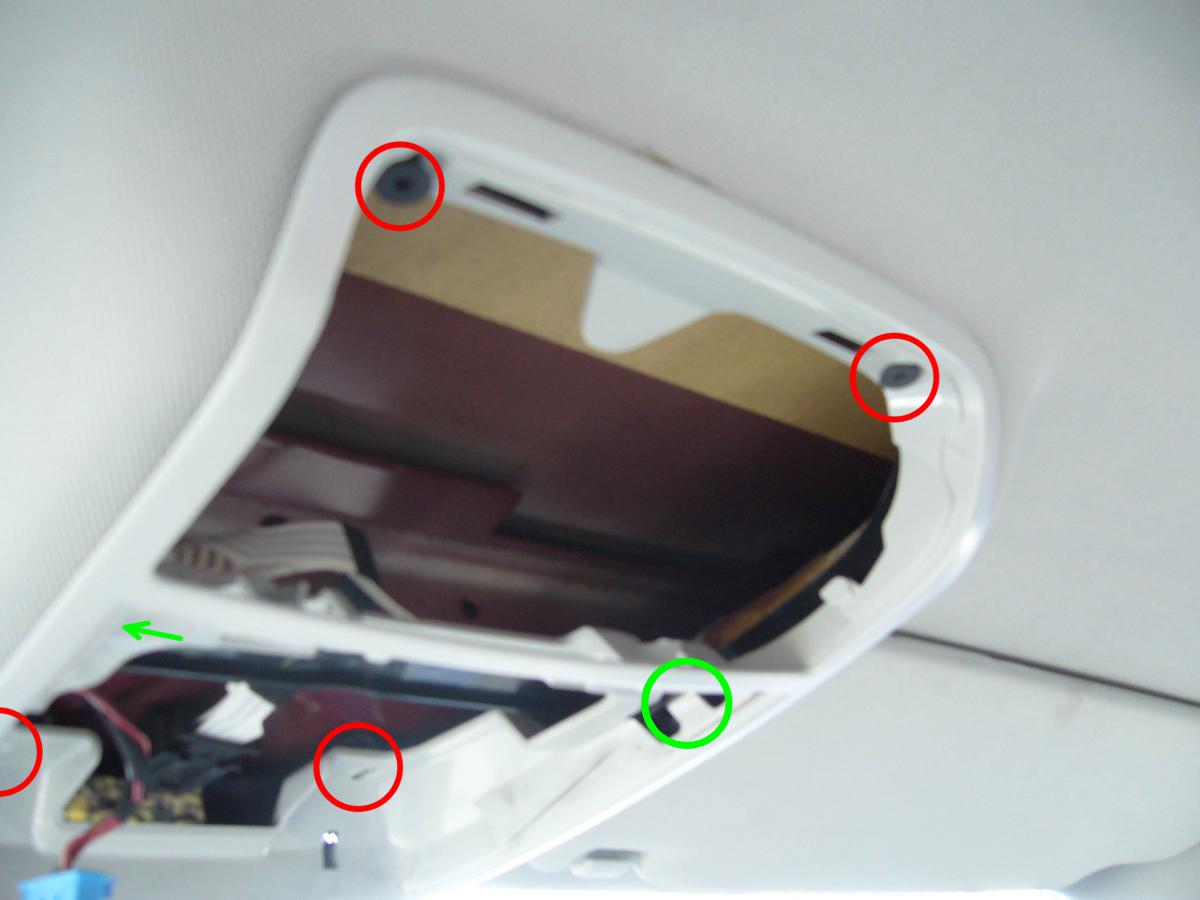

Консоль крепится 2 шурупами спереди под торкс и 2 шурупами сзади под крест. Посередине 2 защелки.

Сорри за качество



Что понадобиться для дальнейшего:

Блок питания usb в прикуриватель.

Кусок провода пвс 2*0,75 длиной 150-200мм

Термоусадка 5мм и 20мм или изолента.

Паяльник и прямые руки, желательно обе правые)



Приступим:

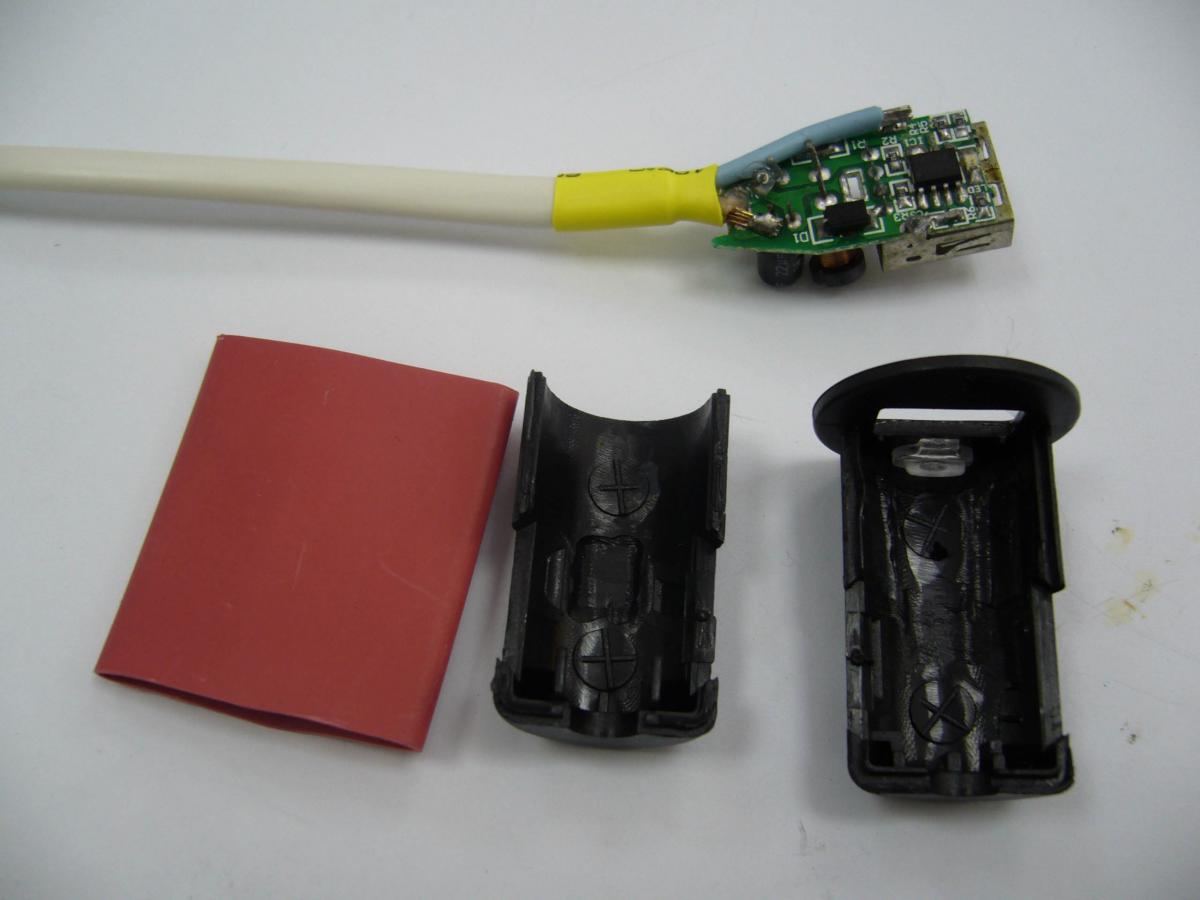

Аккуратно по периметру вскрываем корпус блока питания и достаем плату.

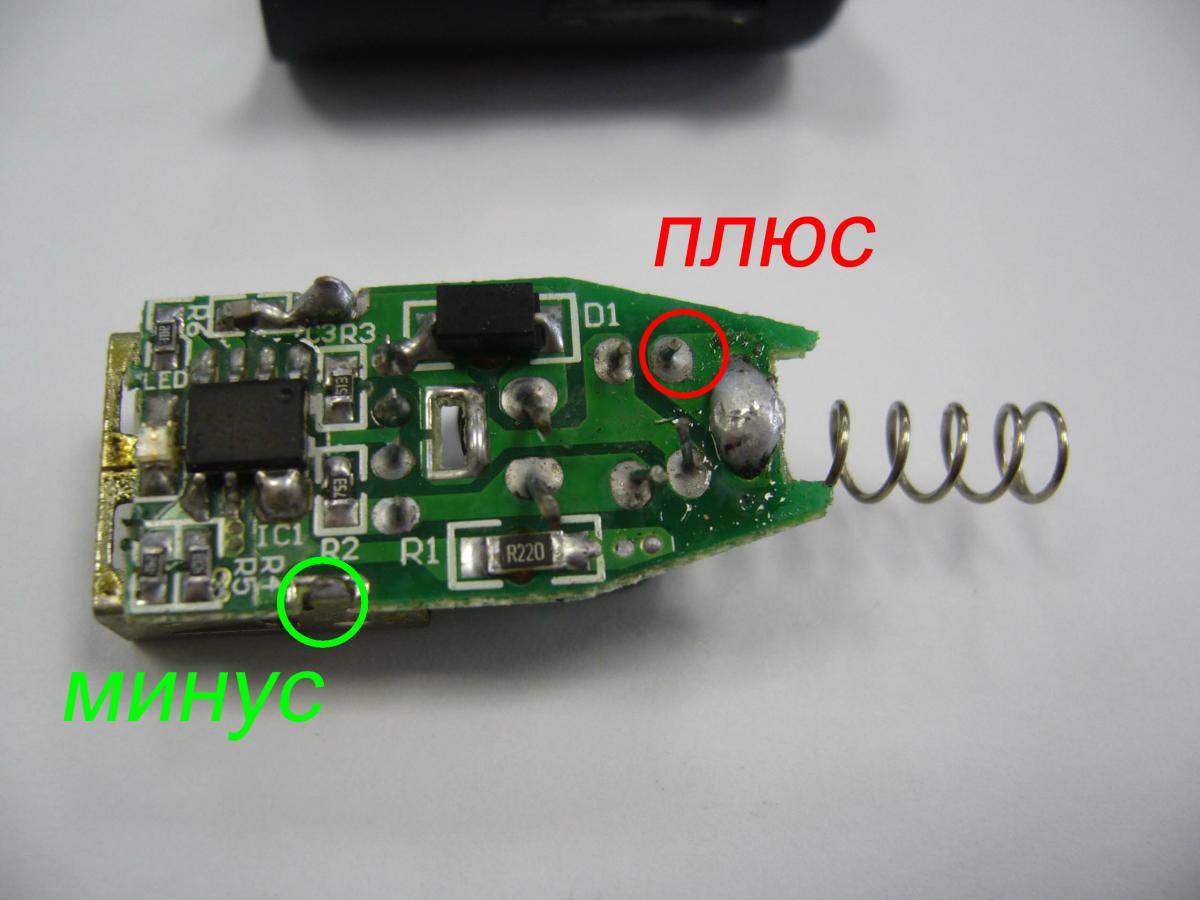

Находим на ней плюсовой контакт – это пружина, и минусовой контакт, в данном случае это корпус USB разъема.

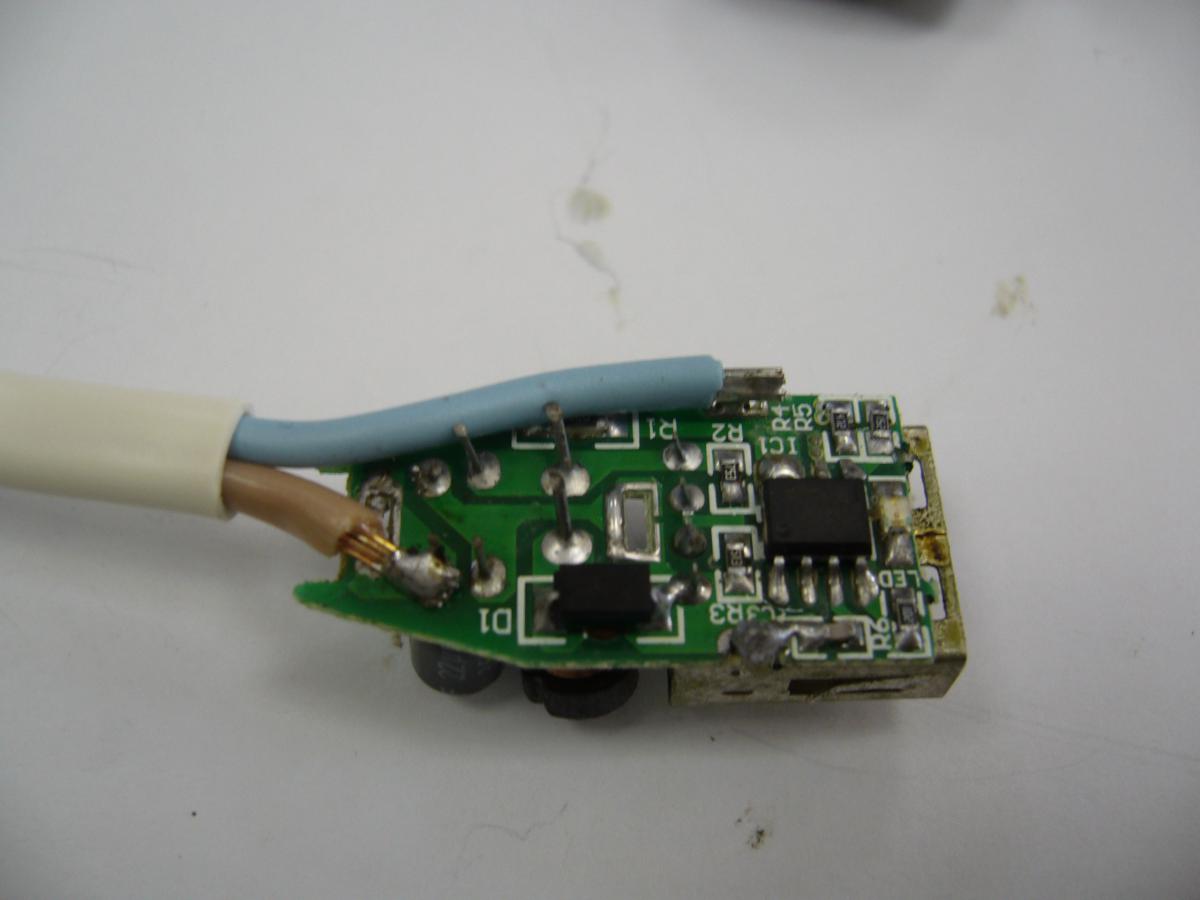

Пружину удаляем. На места припаиваем заготовленный провод.

Собираем обратно в корпус обратно. Перед сборкой не забываем записать какой провод плюс, какой – минус!!!

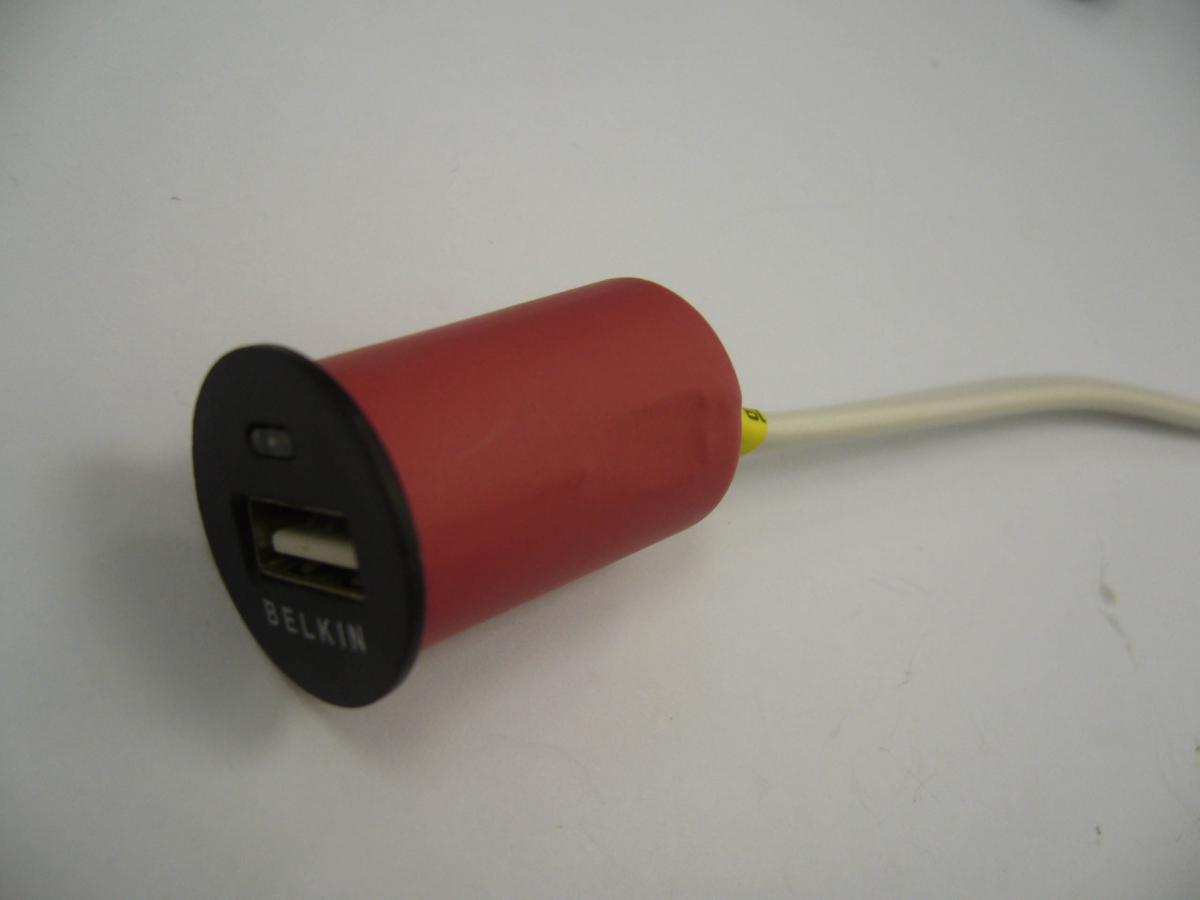

Проще всего собрать с помощью куска термоусадочной трубки диаметром 20 мм и фена. Если этого нет под рукой пойдет и изолента.

Перед размещением в авто неплохо бы проверить работоспособность устройства запитав от блока питания компа - разъем молекс(4 проводной). Плюс к желтому проводу, минус к черному.

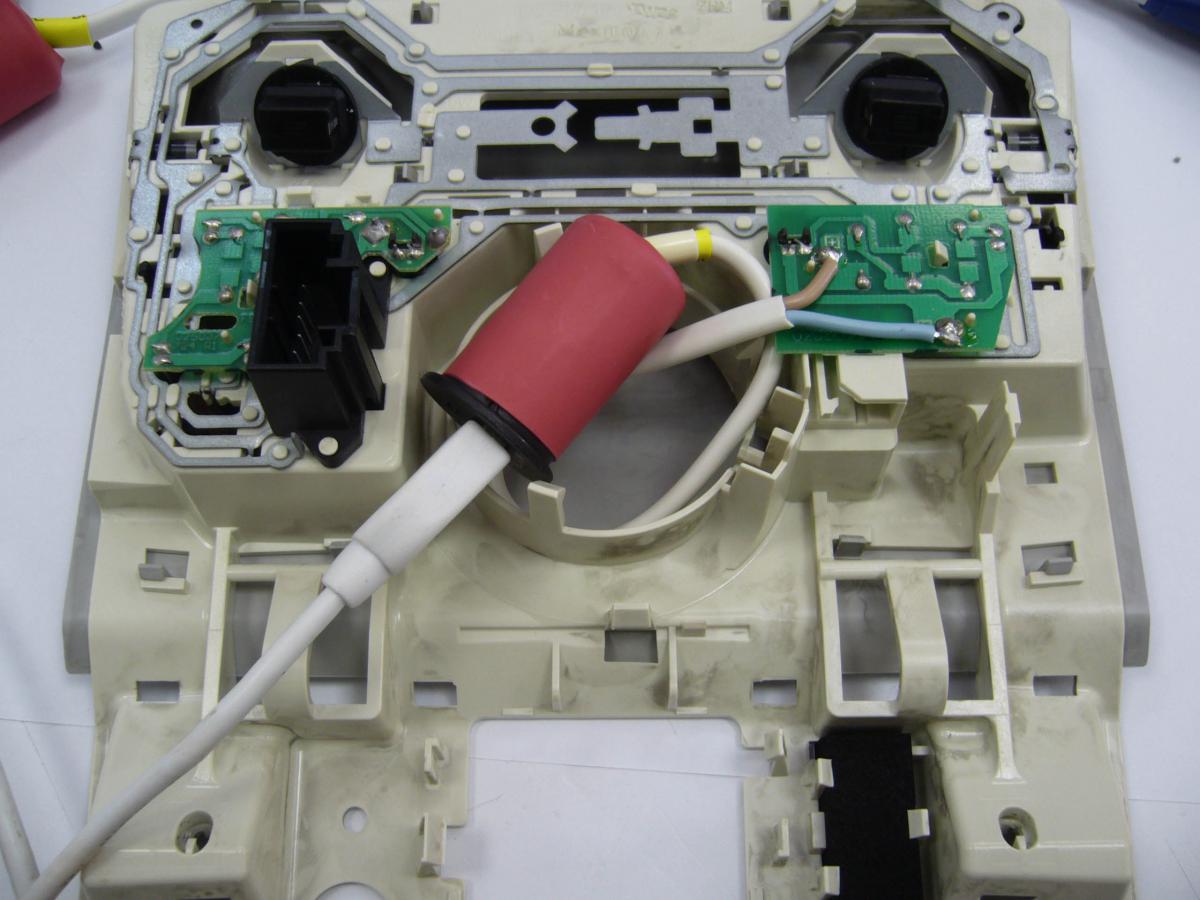

Размещаем полученное изделие на плафоне.

Затем обратимся к плате с правой стороны плафона.

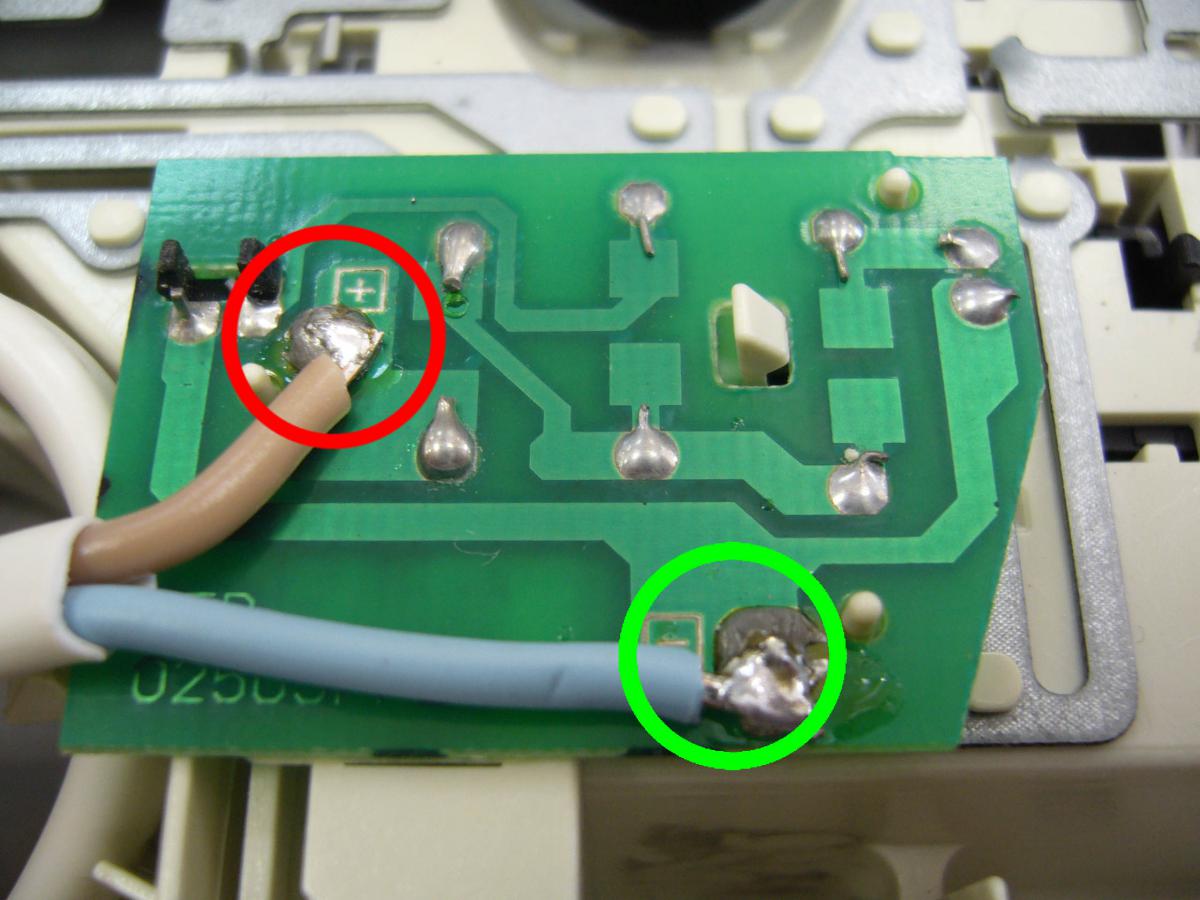

Находим на ней 2 места обозначенные + и – в квадратиках. Это контакты питания подсветки, она включается вместе с габаритами. Получается что наш девайс также будет включаться при включении габаритов. К этим контактам и припаиваем провода соблюдая полярность.



Предыдущее действие справедливо только для плафонов серии Комфорт, где есть эта подсветка.

Для обычных плафонов или других авто, где нет такого режима:

провод делаем побольше 400-600мм

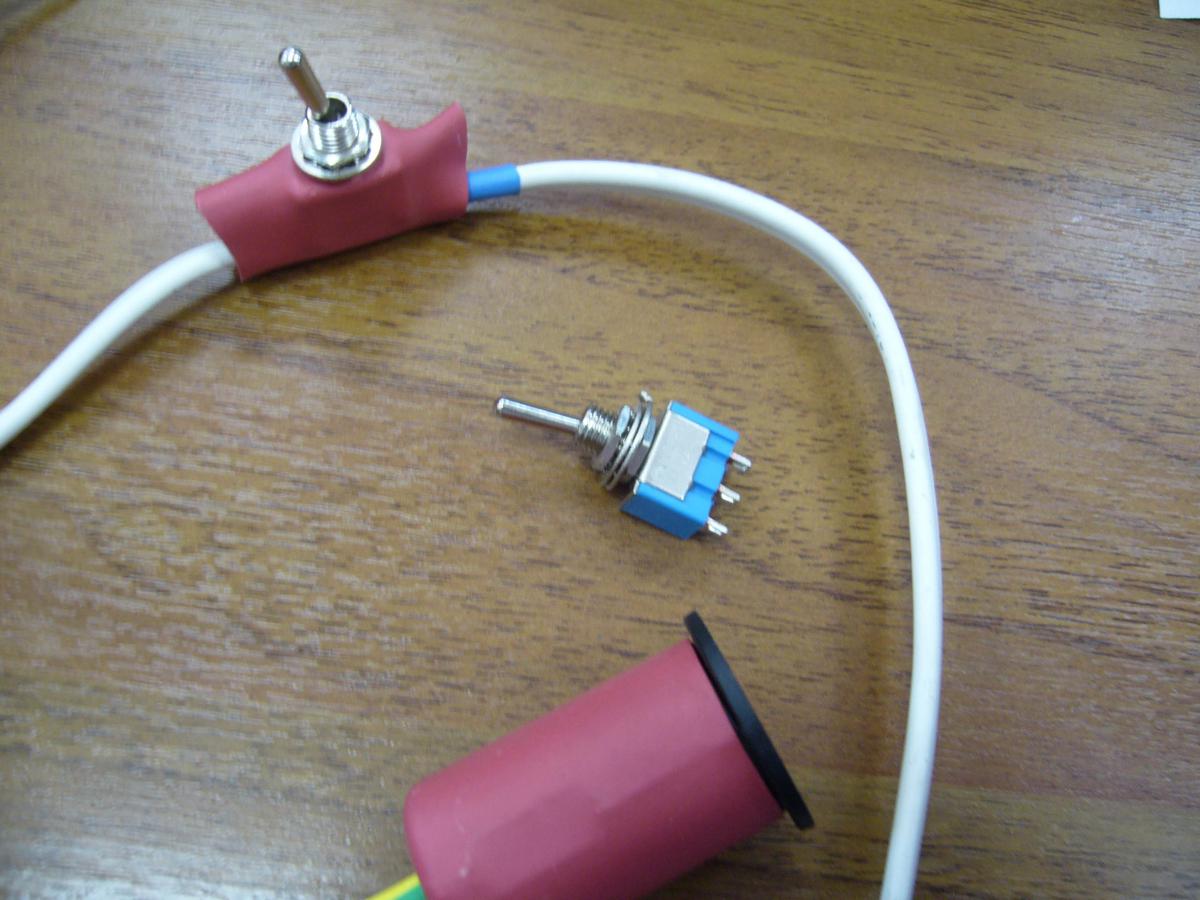

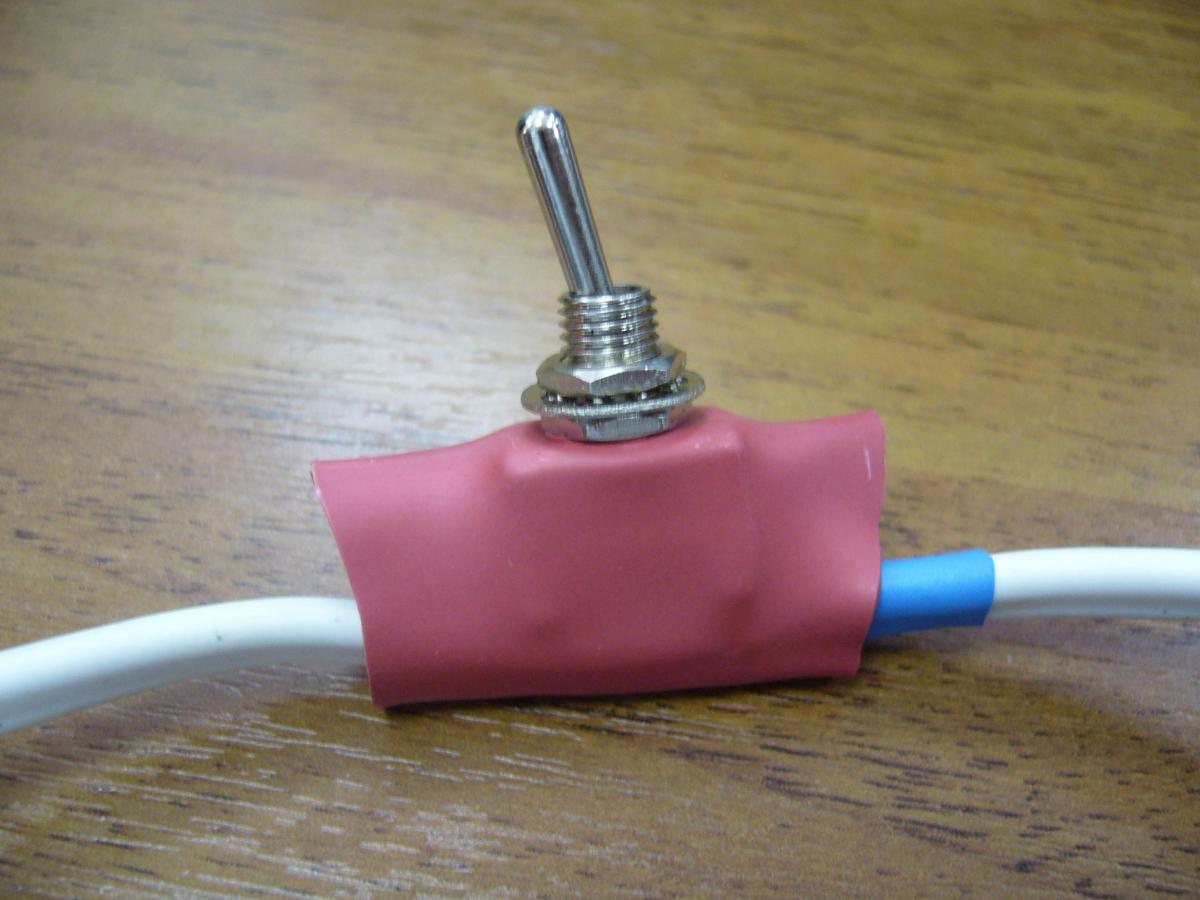

в разрыв однй из жил впаиваем небольшую кнопку/тумблер

на плафоне мультиметром ищем постоянные + и – (которые работают без зажигания)

туда и припаиваем оставшиеся контакты провода

закрепляем где удобно тумблер. Ковырять плафон – варварство, поэтому на предыдущем авто я крепил внутрь очешника. Открываешь, достаешь очки, щелкаешь тумблером, закрываешь. Выходя в обратном порядке.



Берем необходимый usb кабель от устройства.

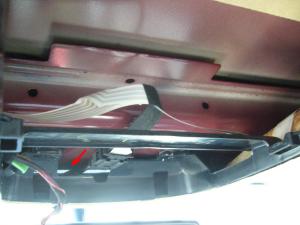

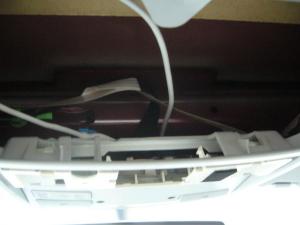

Пропускаем кабель через щель между лобовым стеклом и обшивкой потолка.

Щель на краю 3-4мм, идет очень туго. Просовываем штекер разъема изнутри, помогая тонкой отверткой и отгибая обшивку вниз(получается 3 руки))). Осторожно не поцарапайте стекло!



Ставим на место потолочную консоль.

Втыкаем кабель usb в блок питания.

Подсоединяем фишку, и собираем плафон.

Вставляем очешник.

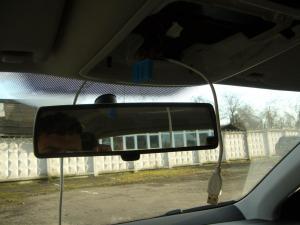

Теперь ваше устройство будет автоматически включаться при включении габаритов.

Изменено 29 октября 2013 пользователем vstz

[Petroveech 542]

Хорошая работа проделана, но провода давно все спрятали)) http://jetta-club.org/topic/10757-Фотоотчет-установки-видеорегистратора-скрыто/

[Moksha 66]

Автору лайк. Темы надо склеить.

[vstz 18]

Хорошая работа проделана, но провода давно все спрятали)) http://jetta-club.org/topic/10757-Фотоотчет-установки-видеорегистратора-скрыто/

Вокруг имхо геморней тянуть, и тут ничего щелкать не надо.

P.S. Кстати есть пара заготовок - кому надо подарю, самовывоз МО Ногинск.

Изменено 29 октября 2013 пользователем vstz

[IslandSky 1 029]

А почему устройство должно включаться только при включении габаритов? У меня габариты вообще никогда не горят. Или ДХО или ближний. Регистратор должен включаться при включении зажигания!

[Petroveech 542]

У меня тоже щелкать ничего не надо. Подключен в блок предохранителей, включил зажигание - пошла запись.

[vstz 18]

@IslandSky, не совсем верно выразился, подсветка приборки и консоли включается с габаритами или ближним/дальнем.

Короче в любом не нулевом положении переключателя.

[Petroveech 542]

Не совсем удобно если стоит датчик света... днем у меня горят ДХО(в виде туманок), а приборка не светится.

[Дядя 319]

Хороший и наглядный отчет, автору+. Но есть регистраторы с напряжением  5в, и желательно его запитывать через свой предохранитель.  А так зачет. Нужно админам этот отчет поставить в тему, будет удобно.

[Vasya 2506 1]

мега тема!
