куда идут провода

[Helga20 4]

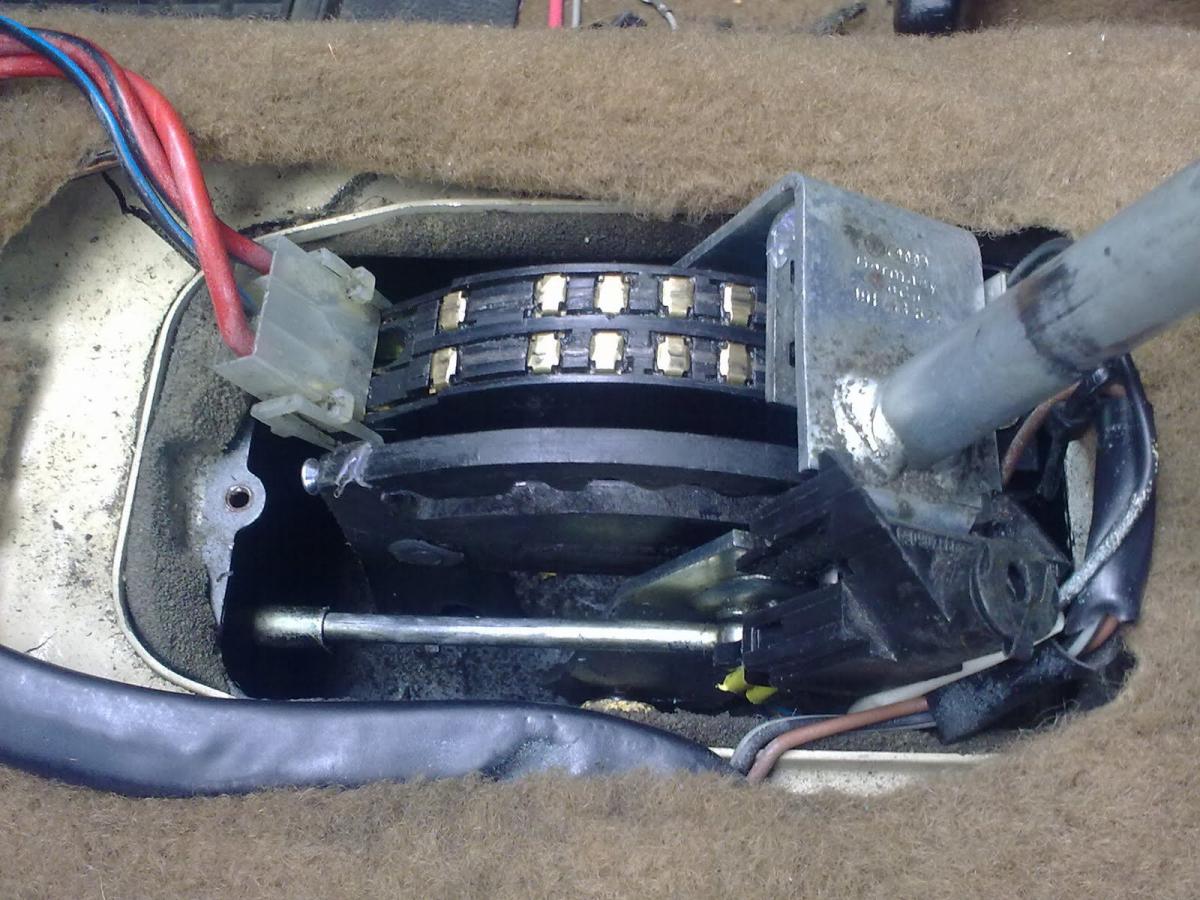

Подскажите,пожалуйста,куда идут провода от этой фишки и есть ещё 4 контакта с противоположной стороны рычага. В схемах, которые в книжке, ничего не могу понять. И как правильно называется штука с контактами( для переключения скоростей) - контактная пластина в селекторе или по другому?

[Lad_s 81]

Как предположение - это указатель передач на приборке (РRND). Синий с черным как правило подсветка при вкл.габартов. А красные, видимо, замыкаются на определенном положении и показывает положение рычага на приборке.

[Helga20 4]

Как предположение - это указатель передач на приборке (РRND). Синий с черным как правило подсветка при вкл.габартов. А красные, видимо, замыкаются на определенном положении и показывает положение рычага на приборке.

Это переключатель передач на коробке автомат моей машины трехскоростной. Мне нужна схема и точное описание куда какой провод. Проблема в отсутствии света на задний ход. При вскрытии селектора обнаружилась поломка переходника(так указано в книжке) перетерлась медная пластина.Сделали самодельную,т.к. меня не понимают в магазине,что мне надо.(незнаю правильное название деталей).

Изменено 22 декабря 2016 пользователем Helga20

[Lad_s 81]

Это переключатель передач на коробке автомат моей машины. Мне нужна схема и точное описание куда какой провод.

Понятно , что это контакты на кулисе, а не на приборке . Они,наверно,  замыкают провода, чтоб на ПРИБОРКЕ у тебя загорелись  лампочки соответствующие положению рычага. Схемы в сети поищи. Вон человек книгу Гольф 2 продает, там наверняка есть схемы, постучись, пусть глянет.

[Helga20 4]

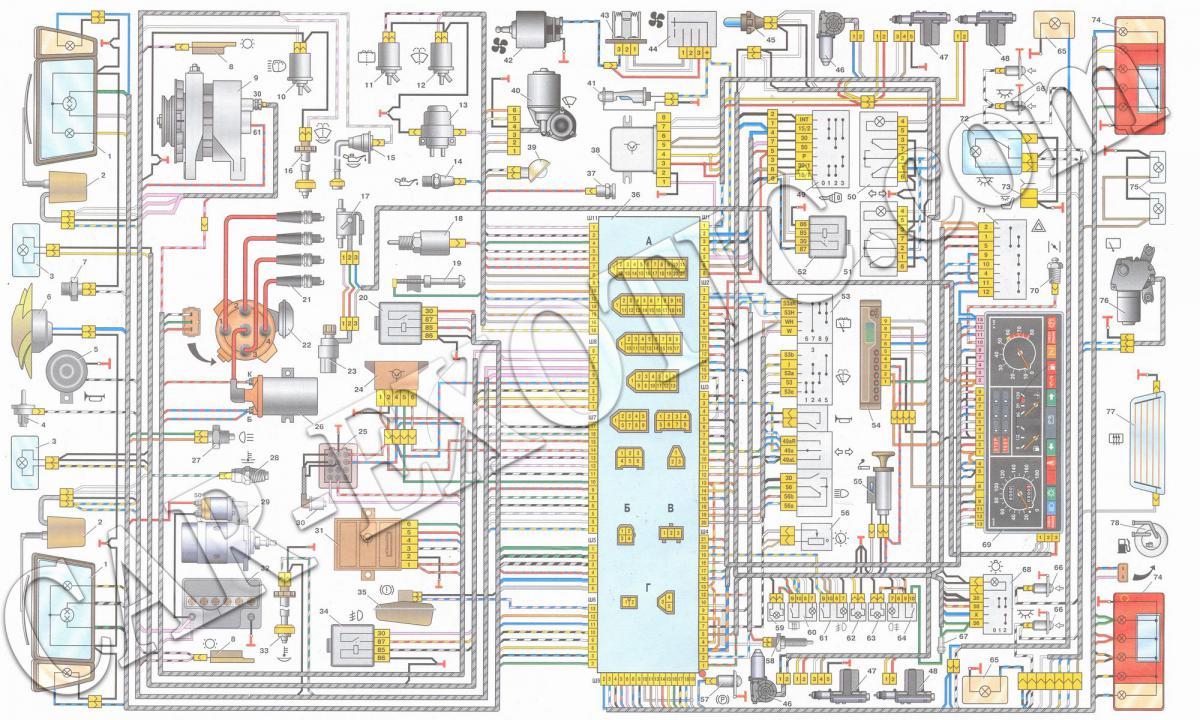

Книга у меня есть,но вот мозгов для чтения тех схем нет... Там всё раздроблено, нет целой картины... Мне бы что-нибудь подобное как эта

[aas 85]

@Helga20,  ELSA , в помощь информация только на немецком на твою машину

[Helga20 4]

Попробую, главное чтобы соответствовало.

[Lad_s 81]

А в чем суть проблемы? Зачем тебе стали так необходимы эти провода? Для интереса, или замыкают, или к ним что-то присобачить хочешь, или обрезать? Ты поставь вопрос по-другому, народ расскажет. Тем более если ты  в схемах не але...

[Helga20 4]

А в чем суть проблемы? Зачем тебе стали так необходимы эти провода? Для интереса, или замыкают, или к ним что-то присобачить хочешь, или обрезать? Ты поставь вопрос по-другому, народ расскажет. Тем более если ты  в схемах не але...

К этим проводам пришли когда искали причину почему не горят фонари заднего хода. Поехоли проходить техосмотр,а нас завернули с этими фонарями (и мы дома проверили весь свет кроме их,как назло ). Долго и упорно искали на коробке датчик заднего хода,вернее его расположение,но так и не нашли,ни в инете ни в книге. В книге только про механическую все расписано подробно, а про АКПП только селектор или кулиса ( незнаю как правильно называется). Когда разобрали рычаг увидели поломку переходника,сделали. И свет появился. Но возник вопрос что это за провода и откуда идут и куда уходят. Раньше передача была ХОЧУ ВСЕ ЗНАТЬ!

[Alexsh71 36]

К этим проводам пришли когда искали причину почему не горят фонари заднего хода. Поехоли проходить техосмотр,а нас завернули с этими фонарями (и мы дома проверили весь свет кроме их,как назло ). Долго и упорно искали на коробке датчик заднего хода,вернее его расположение,но так и не нашли,ни в инете ни в книге. В книге только про механическую все расписано подробно, а про АКПП только селектор или кулиса ( незнаю как правильно называется). Когда разобрали рычаг увидели поломку переходника,сделали. И свет появился. Но возник вопрос что это за провода и откуда идут и куда уходят. Раньше передача была ХОЧУ ВСЕ ЗНАТЬ!

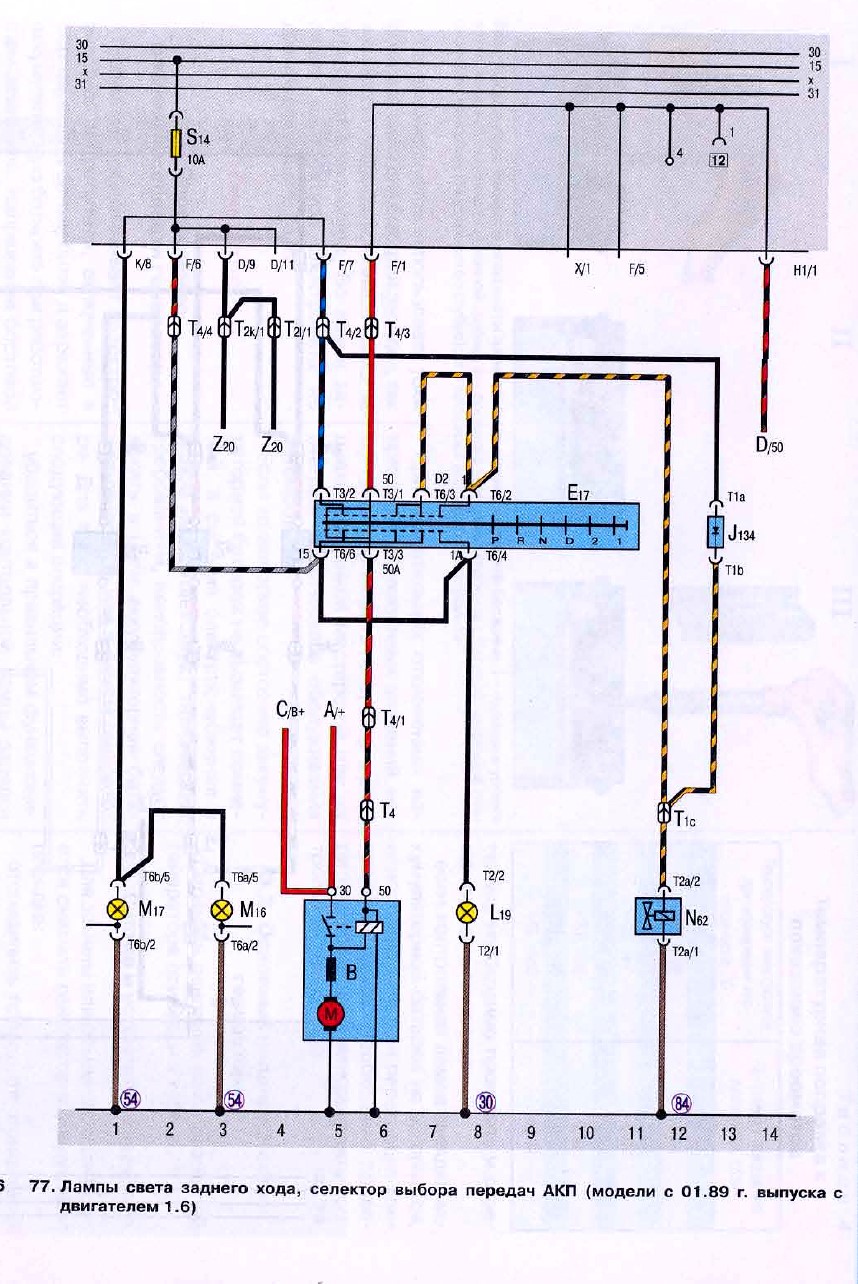

Нашел только на 1.6.У Вас RP ,но примерно должно быть похоже.

B - стартер(размыкает дабы не завести авто когда рычаг в положении D, R и т.д.)

N62 - клапан увеличения частоты вращения коленвала на ХХ.

М16 М17 - лампы ЗХ.

L19 - лампа подсветки селектора выбора передач.

Е17 - селектор(на Вашем фото выше)

Есть схема в электронном виде.Если требуется могу поделиться.
