Fedor 10 23 Жалоба Опубликовано: 9 июля 2009 Снятие и установка заднего сиденья, седан – Разблокировать фиксаторы четырех направляющих -1- в креплениях детских сидений -2-. – Потянув переднюю часть заднего сиденья -3- вверх, снять его с двух креплений -4--стрелка A-. – Надавить на сиденье, чтобы сместить его назад -стрелка B-. – Потянуть вверх заднюю часть заднего сиденья. – Извлечь сиденье из автомобиля. Снятие и установка спинки сиденья – Откинуть назад настил пола в месте расположения средней опоры спинок -4-. – При наличии снять накладку -1- средней опоры спинок. – Выкрутить винт -2- (9 Нм). – Снять хомут -3- со средней опоры спинок. – Подняв правую спинку -5-, снять ее со средней опоры и с пальца -6-. – Вывернуть болт -8- (40 Нм) и снять замок ремня безопасности -9- с пола. – Извлечь правую спинку из автомобиля. – Подняв левую спинку -7-, снять ее со средней опоры и с пальца. Снятие и установка боковой поддержки с подушкой безопасности – Открутить гайку -1- (8 Нм). – Откинуть спинку сиденья вперед. – При наличии удалить крышку и ослабить винт -2- (8 Нм). – Потянув боковую поддержку -5- вверх, освободить ее из креплений -3- и -4- в кузове. ВНИМАНИЕ! Разряды электростатического напряжения могут привести к непроизвольному срабатыванию подушек безопасности. Поэтому перед отсоединением разъема механик должен снять с себя электростатический заряд. Для этого можно коснуться, например, неокрашенной металлической части замка двери. – Отсоединить жгут проводов от боковой подушки безопасности. Снятие и установка боковой поддержки без подушки безопасности – Открутить гайку -1- (8 Нм). – Откинуть спинку сиденья вперед. – Потянув боковую поддержку -4- вверх, освободить ее из креплений -2- и -3- в кузове. 1 Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Fedor 10 23 Жалоба Опубликовано: 9 июля 2009 Снятие и установка обивки и подушки заднего сиденья, седан – Извлечь по периметру с нижней стороны сиденья все планки крепления обивки -стрелка- из каркаса сиденья. – Отклеить липучку -1- в зоне замков ремней безопасности – Подвернуть по бокам обивку. – С помощью маленькой отвертки разжать боковые выступы крепления -1- и извлечь зажимную планку -2-. – Снять обивку -3- и подушку -4- с рамы сиденья -5-. Снятие и установка обивки и подушки заднего сиденья, универсал На тыльной стороне подушки сиденья отсоединить планки -3- крепления обивки -2- в направлении -стрелки- по периметру рамы сиденья -1-. – На тыльной стороне подушки с помощью кусачек перекусить все скобы крепления обивки -стрелка-. – Подвернуть по бокам обивку -4-. – С помощью кусачек перекусить все скобы крепления обивки -5- и снять обивку -4- с подушки -3-. – Затем можно снять подушку -4- и накладку -2- с рамы сиденья -1-. Снятие и установка обивки и подушки спинки заднего сиденья, седан – При наличии замка заблокировать с его помощью -1- механизм спинки. – Нажать на клавишу разблокировки в направляющей и извлечь подголовник -2- из спинки сиденья. ИнструкцияДля разблокировки кнопки в правой направляющей подголовника использовать отвертку. – Разблокировать боковые фиксаторы -стрелки- и отсоединить облицовку отверстия выхода ремня безопасности -3-. ИнструкцияКонструкция облицовки отверстия выхода ремня безопасности -3- не предусматривает повторной фиксации, поэтому при сборке следует установить новую облицовку. – Утопить боковые фиксаторы внутрь и вынуть накладку -4- из спинки. – Отверткой поддеть все планки -5- на тыльной стороне спинки и вынуть их из креплений -6-. – Подвернуть по бокам обивку. ИнструкцияОсторожно, чтобы не повредить, пропустить через отверсития обивки -3- направляющие подголовников. – С помощью маленькой отвертки разжать боковые выступы крепления -1- и извлечь зажимную планку -2-. – Снять обивку -3- и подушку -4- с рамы спинки -5-. Снятие и установка обивки и подушки спинки заднего сиденья, универсал – Нажать на клавишу разблокировки в направляющей и извлечь подголовник -2- из спинки сиденья. – Разблокировать боковые фиксаторы -стрелки- и отсоединить облицовку отверстия выхода ремня безопасности -1-. ИнструкцияКонструкция облицовки отверстия выхода ремня безопасности -1- не предусматривает повторной фиксации, поэтому при сборке следует установить новую облицовку. – Отверткой поддеть боковые фиксаторы -6- и -8- и извлечь накладку -7- из спинки. – Извлечь из спинки втулку -5-. – Отверткой поддеть все планки -4- на тыльной стороне спинки и вынуть их из креплений -3-. Автомобили с лючком для перевозки длинномерных грузов – С помощью съемника -T10039- освободить рамку -1- лючка с тыльной стороны спинки – Подвернуть по бокам обивку. ИнструкцияОсторожно, чтобы не повредить, пропустить через отверсития обивки -3- направляющие подголовников. – С помощью маленькой отвертки разжать боковые выступы крепления -1- и извлечь зажимную планку -2-. Перекусить скобы крепления обивки -6-. – Снять обивку -3- и подушку -4- с рамы спинки -5-. Снятие и установка лючка для перевозки длинномерных грузов с подлокотником – Освободить фиксаторы подушки -1- под центральным подлокотником. – Открыть лючок -2- и вывернуть два винта -3- (9 Нм Снятие и установка центрального подлокотника На 2/3 сложить центральный подлокотник -1-. – Снять крышки -2-. – Выкрутить винты -3- (12 Нм). – Снять центральный подлокотник -1- с лючка -4-. Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Fedor 10 23 Жалоба Опубликовано: 2 декабря 2009 Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах

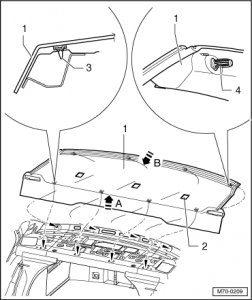

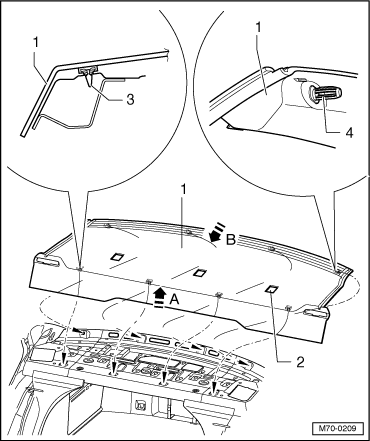

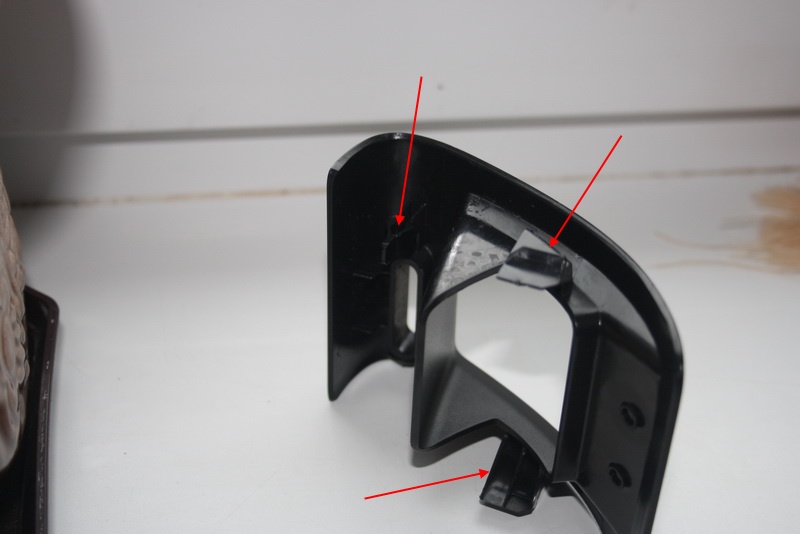

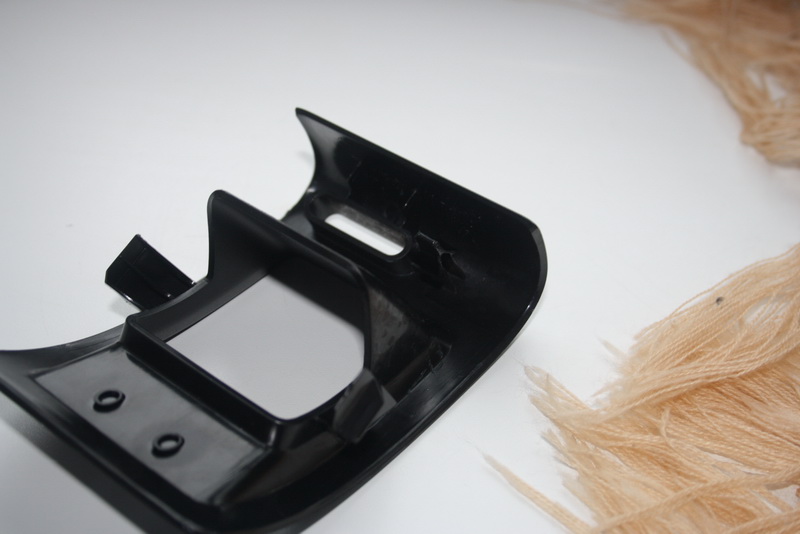

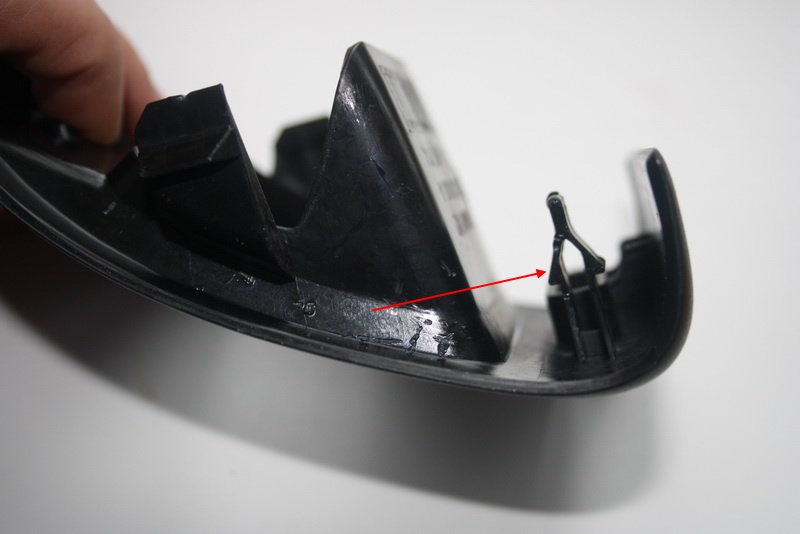

Fedor 10 23 Жалоба Опубликовано: 17 декабря 2009 Снятие и установка задней полки Снятие – Снять подушку сиденья ? Глава. – Снять правую и левую боковые поддержки: а/м с задними боковыми подушками безопасности ? Глава. а/м без задних боковых подушек безопасности ? Глава – Снять облицовку левой и правой стоек С ? Глава – Освободить фиксаторы левой и правой облицовок отверстий для выхода ремней безопасности в задней полке. – Снять проушины заднего левого и правого боковых ремней безопасности ? Глава. – При наличии снять скобы ISOFIX -2- ? Глава. – Высвободить из гнёзд крепления скобы -3-, потянув переднюю часть задней полки -1- вверх -стрелка A-. – Потянуть заднюю полку -1- по ходу движения -стрелка B- так, чтобы пальцы -4- вышли из направляющих в кузове. – Вытянуть правые и левые облицовки отверстий для выхода ремней, замки ремней и наконечники ремней из задней полки и вынуть полку из автомобиля. Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Сергий 0 Жалоба Опубликовано: 17 апреля 2010 На пункте: - Потянув переднюю часть заднего сиденья -3- вверх, снять его с двух креплений -4--стрелка A- всё и остановилось: не могу снять диван с креплений! Более мощного товарища просить боюсь - вдруг что-нибудь оторвёт насовсем?! Может там есть хитрость какая? Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
zex1988 0 Жалоба Опубликовано: 19 июля 2010 кто ни будь расскажите как задние облицовки снимать( с подушками), а то что то у меня не получаеться!((( Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Fantom 3 Жалоба Опубликовано: 12 декабря 2010 снимал задний диван, сломал одно из его креплений, так что будьте бдительны, господа, хотя стоимость пластикового крепления у официалов около 1 доллара. Теперь вопрос, поскольку забыл как оно было у меня изначально: делалось все по схеме – Разблокировать фиксаторы четырех направляющих -1- в креплениях детских сидений -2-. – Потянув переднюю часть заднего сиденья -3- вверх, снять его с двух креплений -4--стрелка A-. – Надавить на сиденье, чтобы сместить его назад -стрелка B-. – Потянуть вверх заднюю часть заднего сиденья. – Извлечь сиденье из автомобиля. Соответственно собирать в обратном порядке, сначала фиксируем заднюю часть, потом защелкиваем перед.Все кажется достаточно простым, но у меня после полной установки заднего дивана, появился (а может он и был) люфт задних частей (вверх-вниз), именно там где расположены крючечки (на схеме отмечено красным, стрелки указывают направлению люфта), которые как бы должны придерживать сидушку чтобы при торможении она не сдвигалась вперед. [spoiler=] Я пять раз проверил все что можно, поскольку снималась и обшивка, подергал заодно и ее. В общем, друзья, подергайте пожалуйста ваши диваны в машине, может люфт присутствует у всех и это я по беспамятству беспокоюсь. 2 Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Fantom 3 Жалоба Опубликовано: 15 декабря 2010 up Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
jekanio 47 Жалоба Опубликовано: 10 августа 2013 (изменено) разобрал-собрал по фото, все понятно, +1 в репу Изменено 11 августа 2013 пользователем jekanio Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
heckmannoleg 0 Жалоба Опубликовано: 16 декабря 2013 снимал задний диван, сломал одно из его креплений, так что будьте бдительны, господа, хотя стоимость пластикового крепления у официалов около 1 доллара. Теперь вопрос, поскольку забыл как оно было у меня изначально: делалось все по схеме – Разблокировать фиксаторы четырех направляющих -1- в креплениях детских сидений -2-. – Потянув переднюю часть заднего сиденья -3- вверх, снять его с двух креплений -4--стрелка A-. – Надавить на сиденье, чтобы сместить его назад -стрелка B-. – Потянуть вверх заднюю часть заднего сиденья. – Извлечь сиденье из автомобиля. Соответственно собирать в обратном порядке, сначала фиксируем заднюю часть, потом защелкиваем перед.Все кажется достаточно простым, но у меня после полной установки заднего дивана, появился (а может он и был) люфт задних частей (вверх-вниз), именно там где расположены крючечки (на схеме отмечено красным, стрелки указывают направлению люфта), которые как бы должны придерживать сидушку чтобы при торможении она не сдвигалась вперед. [spoiler=] Я пять раз проверил все что можно, поскольку снималась и обшивка, подергал заодно и ее. В общем, друзья, подергайте пожалуйста ваши диваны в машине, может люфт присутствует у всех и это я по беспамятству беспокоюсь. Привет, ну что решил проблему с сиденьем, просто у меня после разборки аналогичная ситуация((( Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
