установка камеры заднего хода (РОДНОЙ VW с RGB сигналом))

[Lad_s 81]

Всем привет! СВЕРШИЛОСЬ!!!!
Поставил-таки я родную камеру заднего хода в Джесю, практически только ради этого покупалась RNS-510, остальное побочно. Хотел, чтоб не было в салоне разных экранов, мониторов и т.п., чтоб все было штатно и все родное, Джесенское. Правда, колхоз под обшивкой, но по другому никак, а его не видно.
Скажу сразу, перелопатил весь иннет, так и не нашел инфо, как заставить РНС видеть простой аналоговый видеосигнал с китайских камер (естественно бюджетней получается: отцу на форд поставил рамку номера с камерой - 4200р. и моторизированный монитор 4600 р., пиво - 1.5 литра - 70 руб.), и так понял, что НИКАК! Только родной RGB видео сигнал.
И еще, на Джетту видеокамера НЕ предусмотрена, от Пассата, Гольфа 6 в значке НЕ подходит. У них диаметр значка VW на крышке багажника больше. Если ставить такую нам, то надо вырезать дырку под нашим значком и расширять ее - НЕ АЛЁ!!!

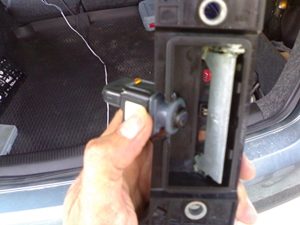

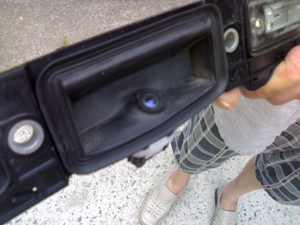

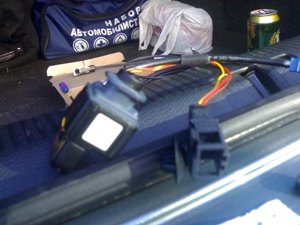

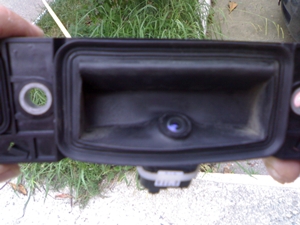

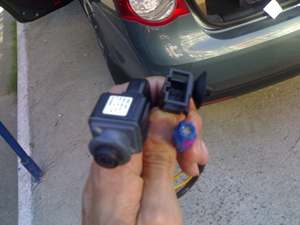

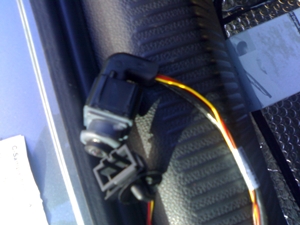

Купил у комрадов за 9500 р. камеру, она устанавливается в гольфовский откидной значек. Хотел просверлить отверстие над номером, но горизонтально: не хватает угла обзора (не видно бампер), под углом: мешает намер. Можно рядом с подсветкой номера, но ее придется смещать от центра, т.к. подсветка и замок багажника в одном корпусе. Таким образом, все мои размышления, примеряния и т.п. сошлись к тому, что надо сверлить ручку замка, на противоположной стороне от кнопки открывания. Плюс, там сверху, на лампочки подсветки и замка, наложена жестянка, к которой можно как-то прикрепиться, что я и сделал пластиковыми хомутами.

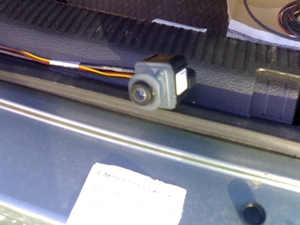

правда, пока не проложил провода, времени нет, возможно, сегодня-завтра, но изображение показывает, верхняя часть четь обрезана, мешает ручка замка, но бампер и на 1.5-2 метра видно, больше и не надо. Включаешь заднюю загорается экран на РНС (радио играет), выключаешь - еще секунд 5-7 остается изображение. Парковочные линии не интеллектуальные (на руль не реагируют), просто желтая полоса, обозначающая габарит.

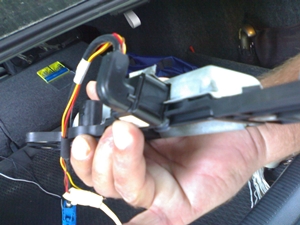

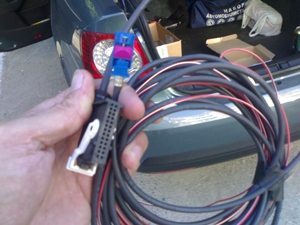

Вот только голубой штекер через резиновую трубку на креплении багажника где пролодены провода не пролезет, придется, наверно, снаружи к нему примотать

[Lad_s 81]

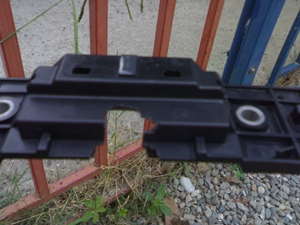

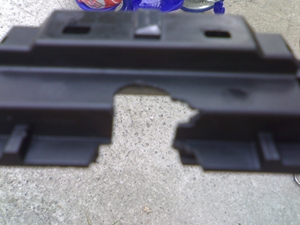

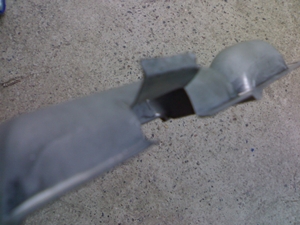

продолжение: сам кронштейн подсветки номера и ручки открывания, примерял по месту, поэтому дыра большая оказалась, но она под резинкой, ее не видно и вода туда не попадет.



Кстати, диаметр глазка камера 12 мм

[Lad_s 81]

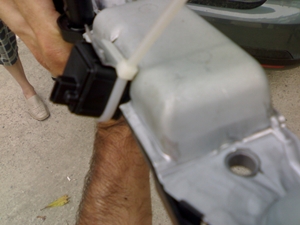

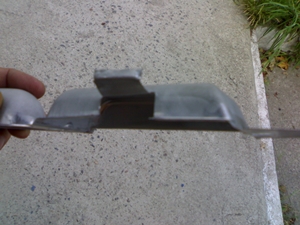

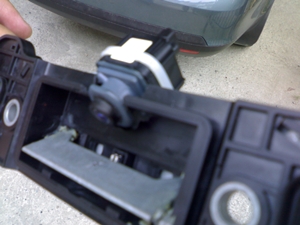

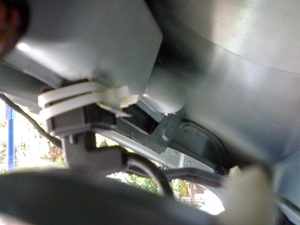

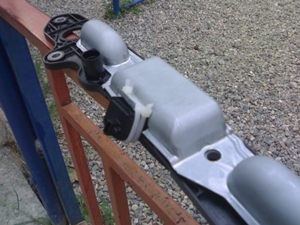

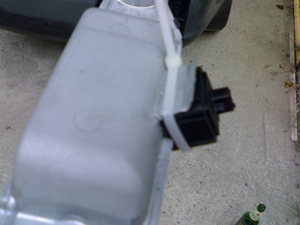

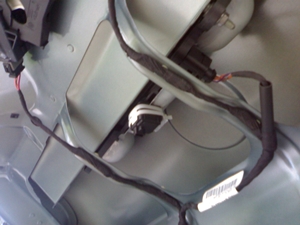

далее: собираем - жестянка на место, пластиковыми хомутами притягиваем к вырезанному в жестянке язычку

[Lad_s 81]

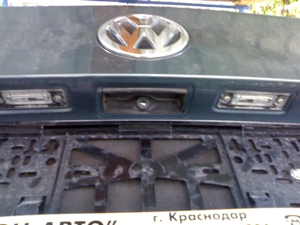

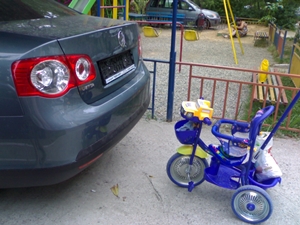

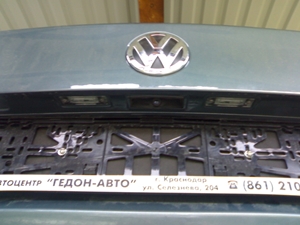

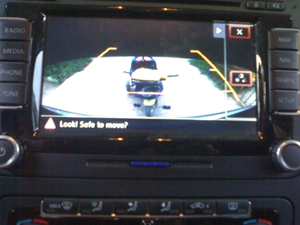

ну, и все на машинке + вид на РНСку.



Понимаю - КОЛХОЗ, но это на все, что хватило моего ума, сильно не бейте, если что не так.

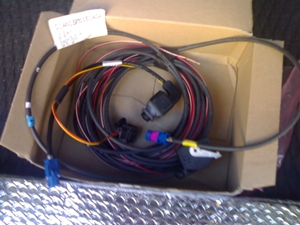

мож кто подскажет, как попроще протянуть провода от РНС. Там видео провод мм 4 диаметром и постоянный плюс питание. А масса и задний ход присоединил в крышке багажника

[Lad_s 81]

почему-то вторая фотка с экрана не прицепилась

[owk1 0]

молодцом!

[Lion549 1]

а что другие камеры которые мантируются вместо подсветки номера не конектется к RNS-510? в смыле не распознаёт их?или только гольфофскую камеру пробовал тестировать на RNS-510?

просвятите кто занает буду благодарен за инфу

[Lad_s 81]

Конечно, пробовал! Хотел обмануть. Заказал камеру в подсветке номера 2500 руб. Во-первых, в rns нет входа для тюльпана, там только 26 контактный Разьм(фишка), на форуме есть фото. Во-вторых, в тюльпане +и -. В RGВ сигнале их 4, он разбивается на красный R, зеленый G, синий В и , наверно, -. На фото, голубой штекер, их видно. Попробовал отрезать тюльпан и потыкать в контакты rns по распиновке, рисунок тоже где-то на форуме выкладывали. НИЧЕГО. Кстати, контакты я взял из старых разьемов от компа, там такие же. Видимо немцы специально используют такой сигнал, чтоб нельзя было китай вешать , а скорее всего - качество изображения лучше , не знаю, брать не буду. Но сколько форумов не облазил, вроде ни у кого еще не получилось. Поэтому и пришлось брать родную vw и колхозить

[Lion549 1]

Спасибо за инфо,дороговато 7,500+RNS-510 ,хотя себе тоже хотелось бы камеру,ато к габаритам не могу привыкнуть

[Greck 794]

Спасибо за отчет...



Несколько вопросов)



1. Номерок камеры, чет не бьется она по 5МО 950 551 В



2. Странно, но на половине экрана всегда видна ручка, то есть половина высоты экрана бездействует... это так задуманно?



3. Как видно в нее ночью?
