Фотоотчет: снятие переднего бампера и фар

[mvd 34]

При установке ксенона, замене фары, либо просто ради интереса, необходимо снятие переднего бампера и самих фар.

Инструмент, необходимый при снятии: только набор звездочек и крестовая отвертка.

1. Снятие передней решетки.

Открываем капот и откручиваем звездочкой 2 винта, крепящих решетку вверху, возле фар. На Рис.1 показан процесс у левой фары, у правой аналогично.

Матюкнувшись на грязный пол, становимся на колени и заглядываем под рамку номерного знака. Там 2 винта, справа и слева за рамкой, откручиваем их крестовой отверткой. Закручены винты по косой, отвертку держим, как на Рис.2 и Рис.3. Саму рамку снимать не нужно.

Теперь, сверху решетки по обе стороны от эмблемы VW находим 2 защелки, как на Рис.4, отщелкиваем их и поддевая руками вверх-и-вперед верхнюю часть решетки отводим решетку вперед, как на Рис.5. Всё, решетка снята. Установка - в обратном порядке.

[mvd 34]

2. Снятие бампера.

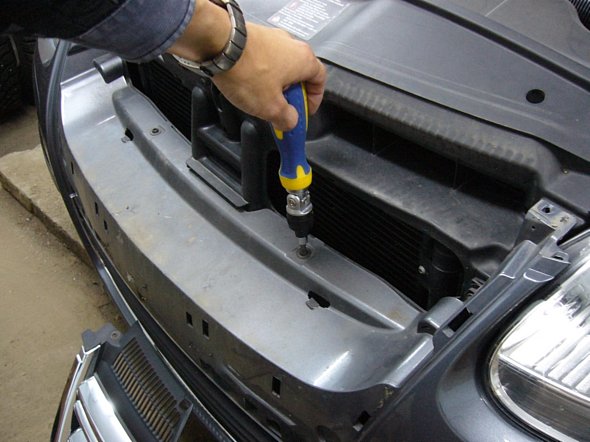

Откручиваем звездочкой 2 винта, находящихся на верхней части бампера, между фарами, слева и справа, как на Рис.7.

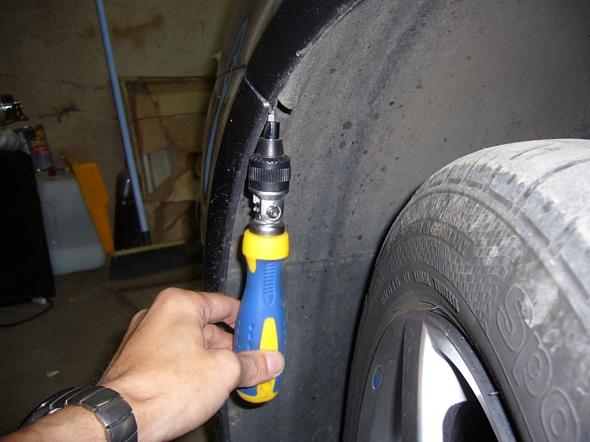

Заводим двигатель, выворачиваем колеса вправо, присаживаемся к левому колесу. Откручиваем звездочкой винт крепления верхнего угла бампера к крылу. Внимание! Этот винт находится в углублении, вкручен вверх и виден, если смотреть в арку снизу вверх. Т.е. откручиваем, как на Рис.8.

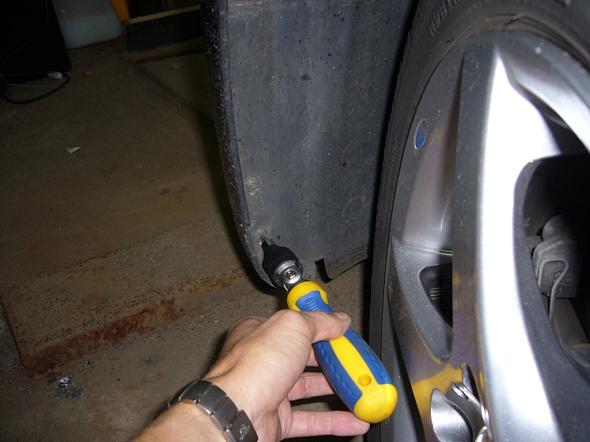

Далее, как на Рис.9 откручиваем винты, крепящие бампер к пластиковому подкрылку. Их 4 штуки, на рисунке показан нижний. Итого слева, в арке, мы откручиваем 5 винтов. Не путайте их, тот что откручивается как на Рис.8, с шайбой.

Аналогично, вывернув колеса влево, выкручиваем 5 винтов в правой арке.

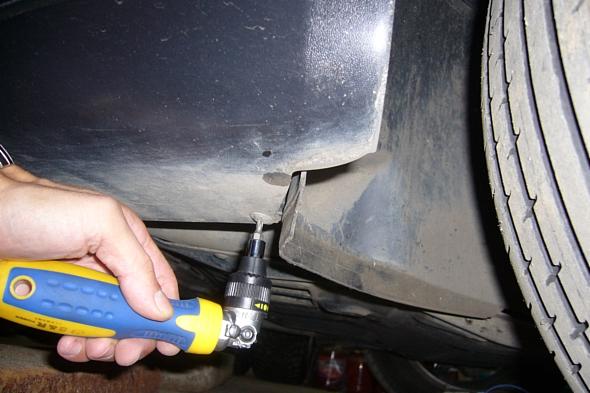

Снова матюкнувшись, становимся на колени и заглядываем под бампер, под самый низ юбки. Там, по нижнему периметру юбки, видны винты, крепящие эту юбку к защите двигателя. Всего их 8 штук. Откручиваем, как на Рис.10.

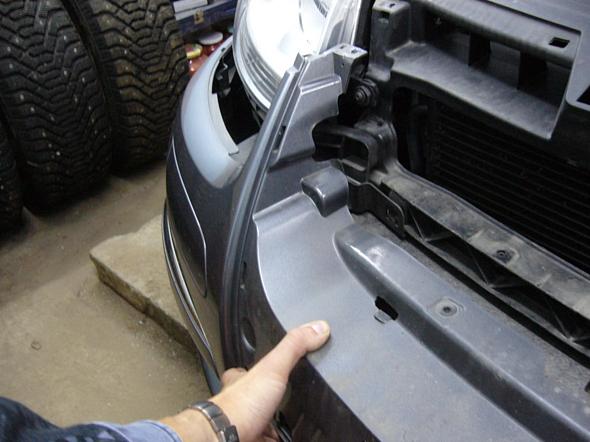

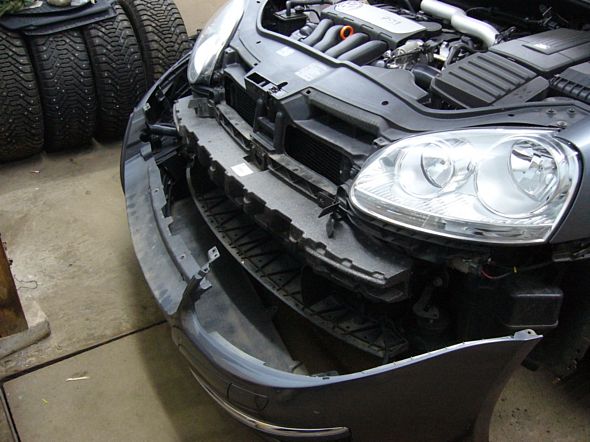

Теперь, подходим спереди к машине, беремся за бампер и покачивая, легко стягиваем бампер вперед, как на Рис.11. Аккуратно кладем его рядом. Вот и всё.

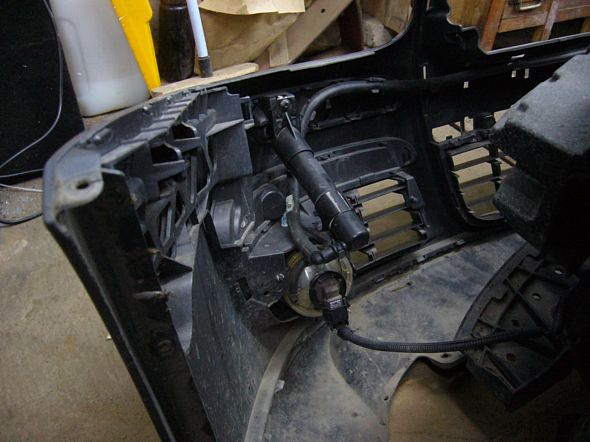

На Рис.13 с обратной стороны бампера видна противотуманка, к ней подходит провод, и цилиндр фароомывателя, к нему идет шланг.

[mvd 34]

3. Снятие фары.

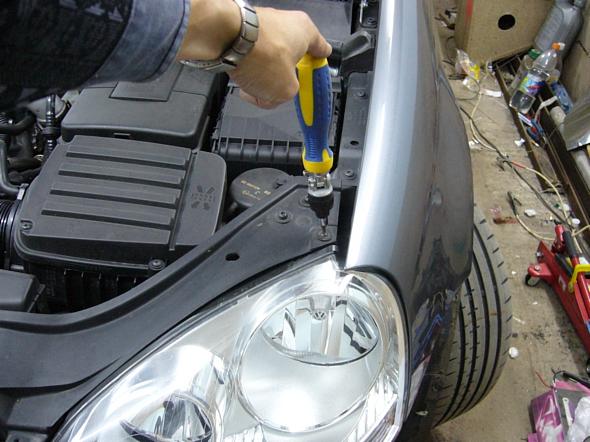

Тут всё очень просто. Начнем с левой фары. Опять звездочкой выворачиваем винт верхнего крепления фары, как на Рис.14.

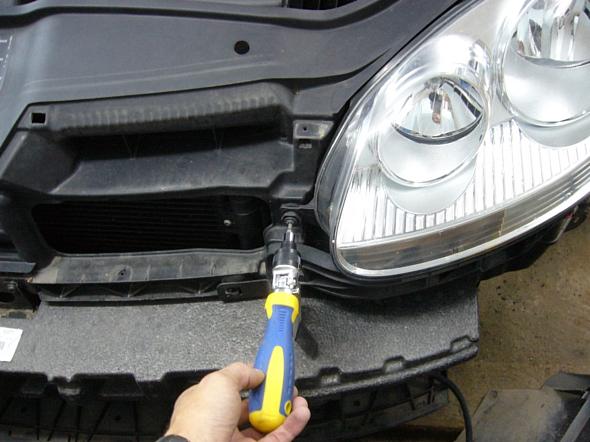

Затем выворачиваем винт с внутренней сторны, как на Рис.15.

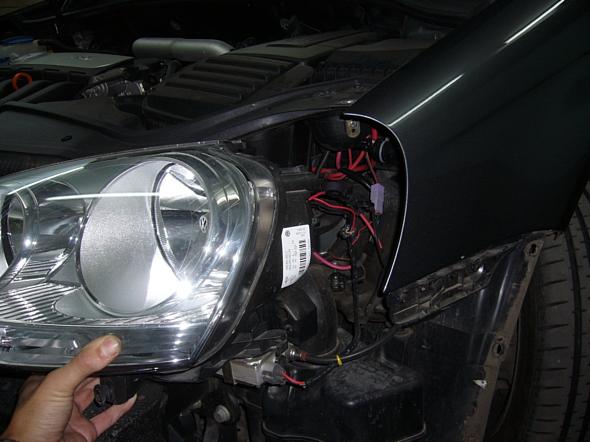

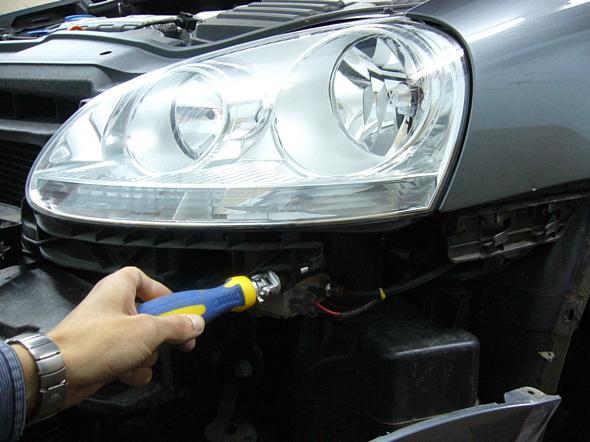

Заглянули под фару, увидели винт нижнего крепления, как на Рис.16 выкрутили. Итого 3 винта. Чуть поворачивая фару вытаскиваем ее вперед.

Да, перед снятием фары не забудьте отсоединить разъем ее питания, из моторного отсека.

Справа аналогично. Вот и всё, сборка в обратном порядке.

[Greck 794]

Да и действительно вродебы ничего сложного инет Спасибо огромное за фотоотчет

[Лёхич 1]

Ремонтирую тачку, не могу снять фары, подскажите как клевмы(папа от мамы) рассоединяются?

Разобрали бампер, все уперлось в фары.

[Semicolon 9]

Оттягивай вверх фиксаторы клеммы. Я когда свои фары снимал - оторвал крепление правой фары

[Игорек 0]

[olejik86 0]

очень полезный мануал, как раз предстоит замена фар

[vkylymnyk 179]

снимать фары еще можно не снимая бампер только ослабить его

[Artem796 0]

Спасибо огромное за отчет.

Очень полезный.
