Установка оригинального парктроника на 8 датчиков

[Greck 794]

Парктроник на 8 датчиков с визуализацией на РНС,РЦД



1. Комплектность парктроника как и для джетты 5:







0. Кнопка управления парктроника 1K0 927 122 AREH

1. 1 х Блок пактроника (управления) 1Z0 919 475 E

2. 2 х Пищалка 8E0 919 279

3. 8 х Датчик парктроника 4H0 919 275 GRU

4. 8 х уплотнительное кольцо датчика 1T0 919 133 B

5. 8 х крепление датчика с клейкой лентой 1Z5 919 491 E

6. 8 х фишка на датчик парктроника 3C0 973 203

7. Жгут передних датчиков

8. Жгут задних датчиков

7. лень переписывать сейчас номера на фишки в блок парRтроника и межблочные фишки в переднем бампере + кнопка + фишка на кнопку

9. Жгут для подсоединения к кан-шине и кнопке парктроника





По поводу приобритения парков пишите в личку

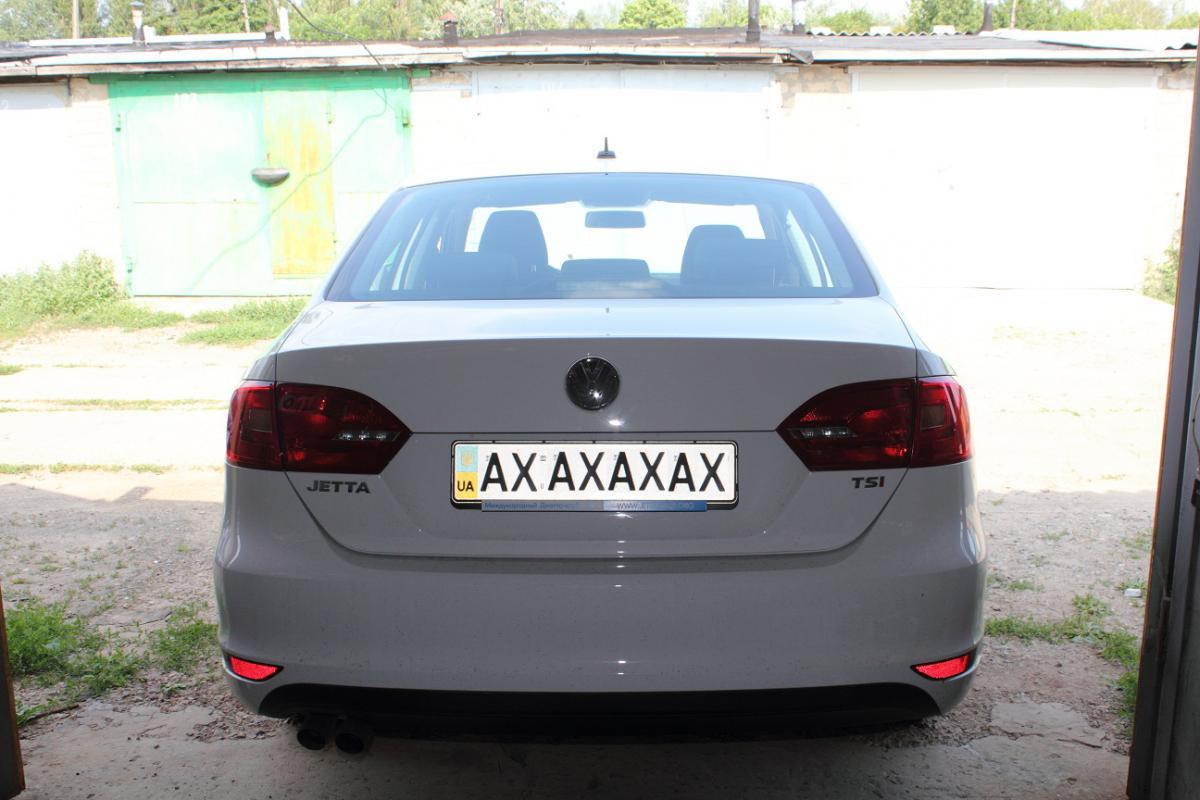

Наша белая красотка









начинаем работы с демонтажа декоративных элементов багажника. В багажнике нам необходимо поставить блок управления парктроником и снять фары для того чтобы снять бампер...

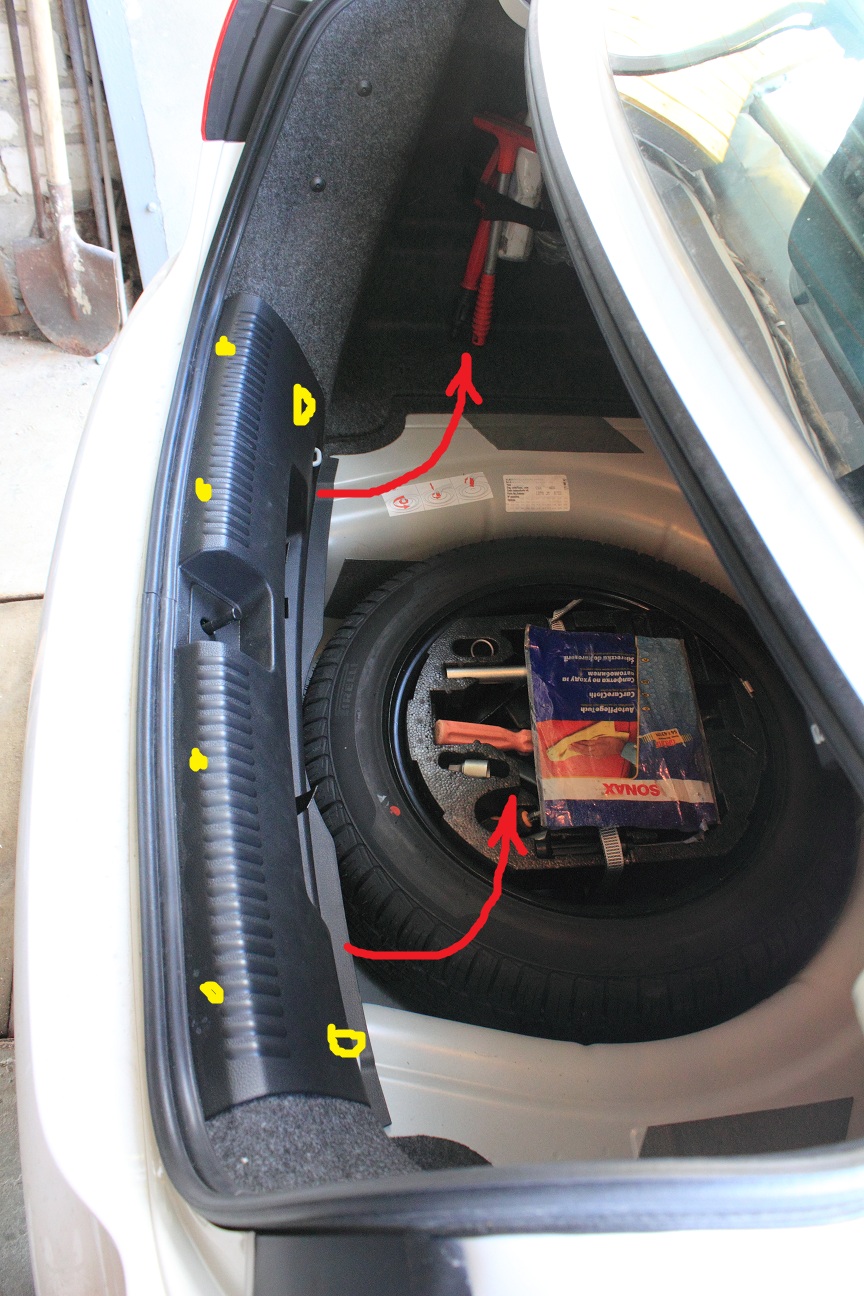

тянем крышку как показанно стрелочками:

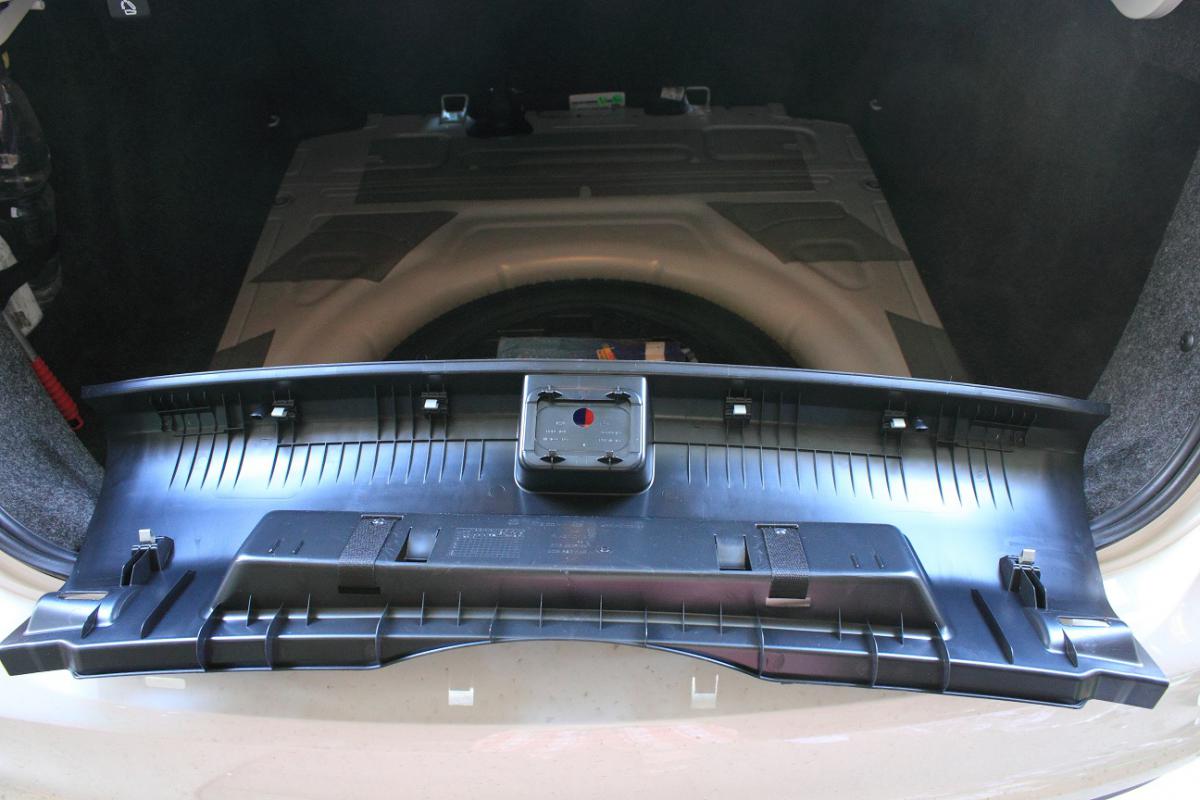

Крышка с обратной стороны - видны места и тип защелок:

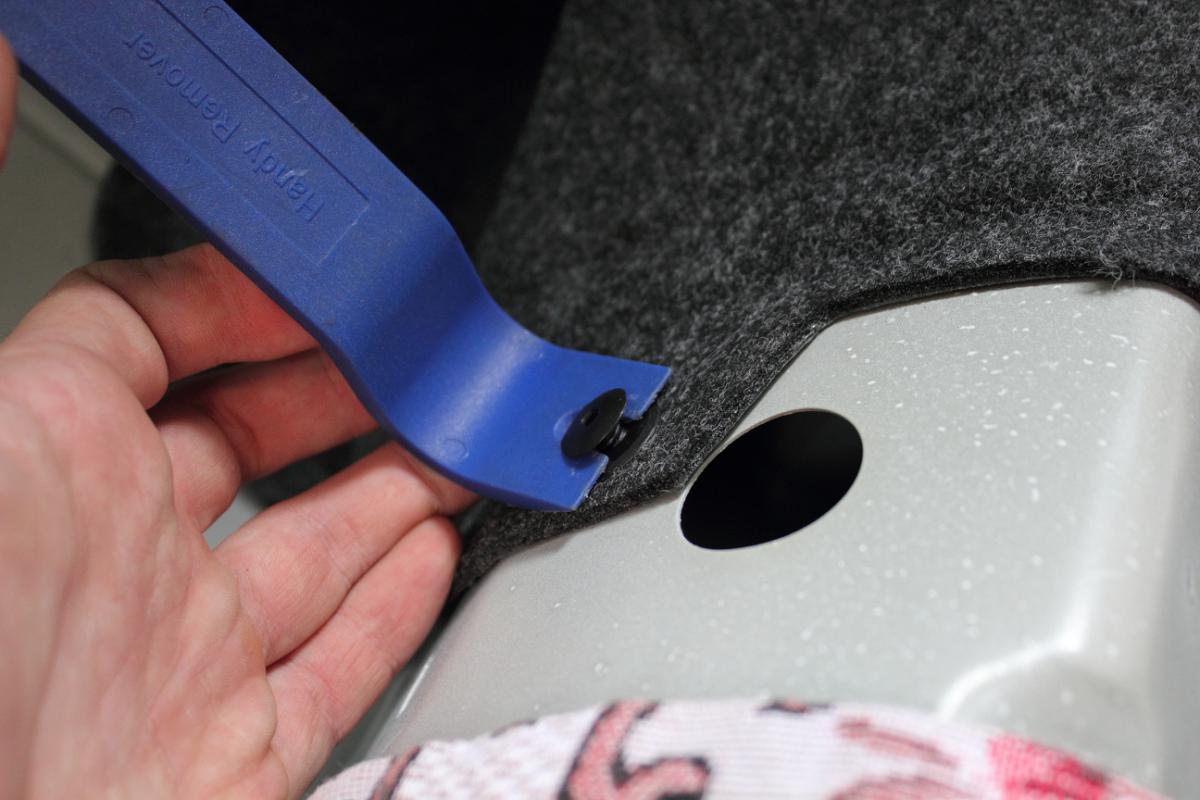

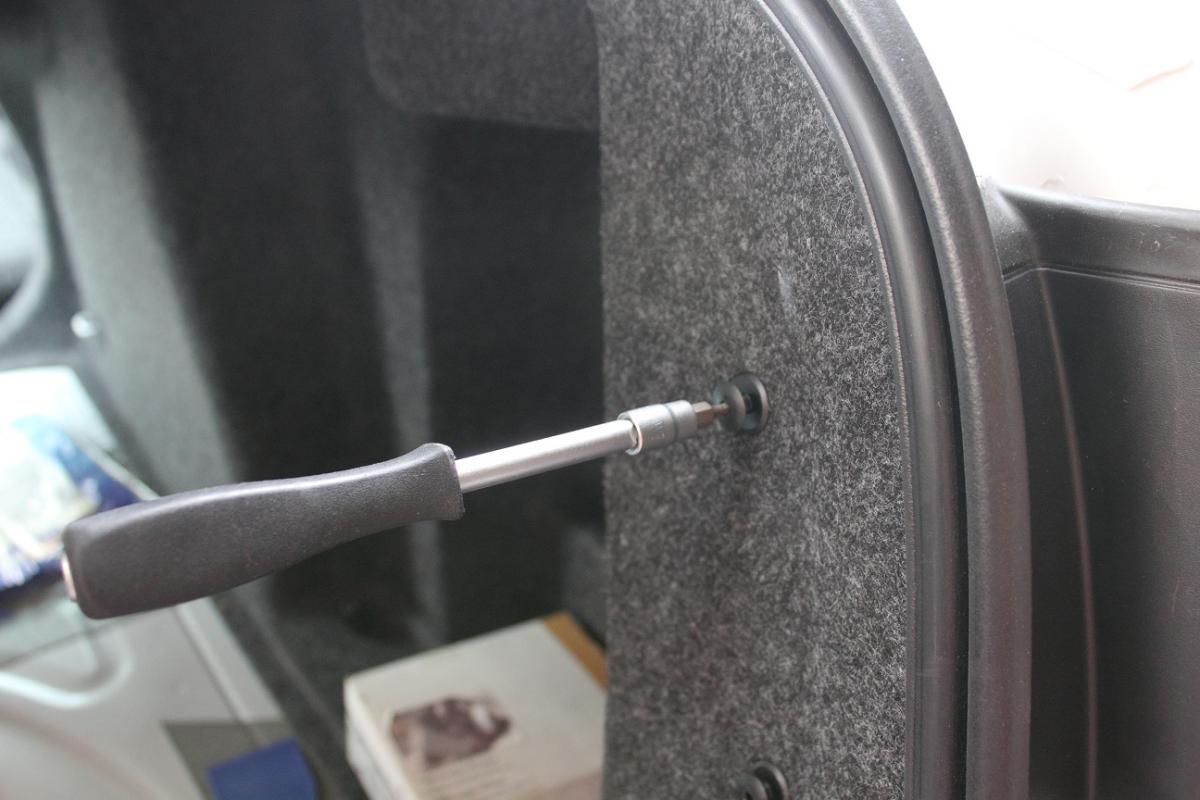

Далее вынимаем все пистоны которые крепят правую обивку багажника(их можно или вытянуть как "гвоздоером" с помощью спец пластикового инстурмента или выкрутить с помощью насадки типа шестигранник:

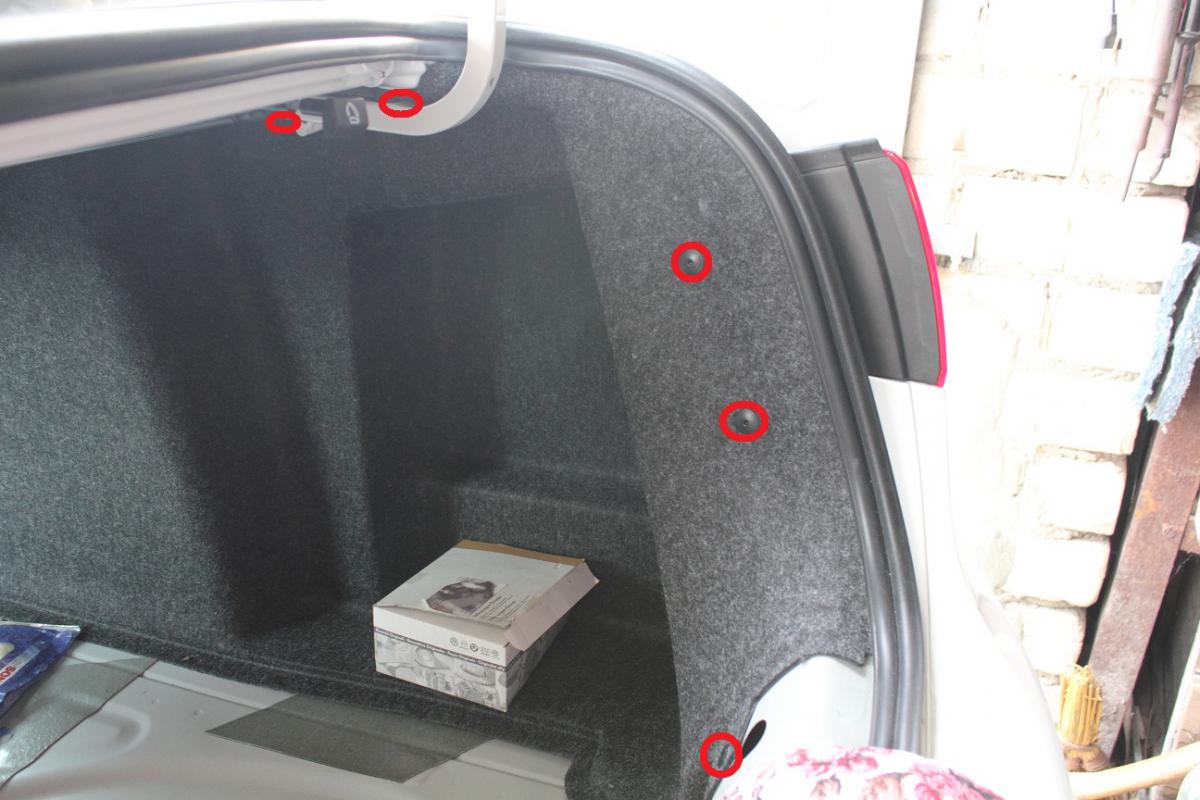

Справа таких пистонов всего 5шт(обозначены красным):





Отлично идет работка, продолжаем...

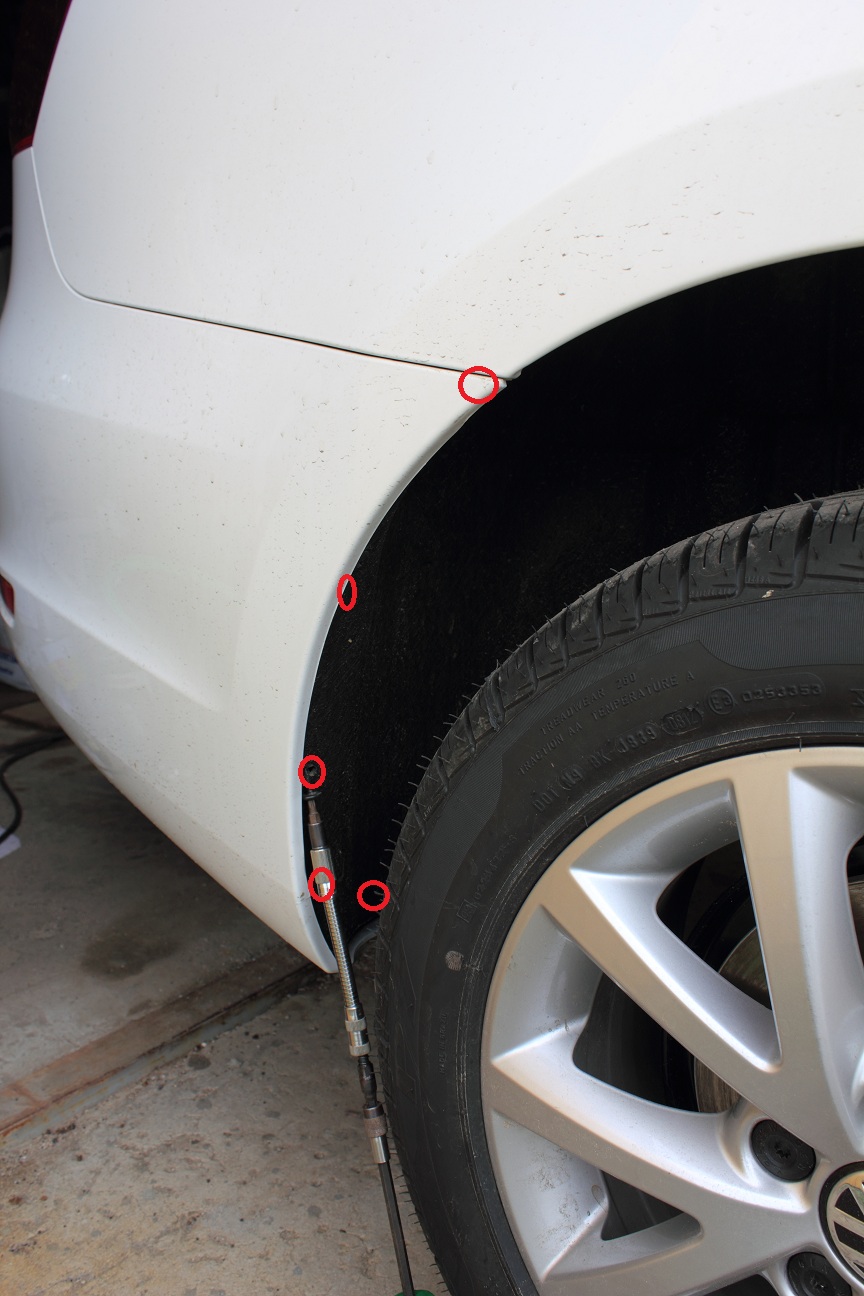

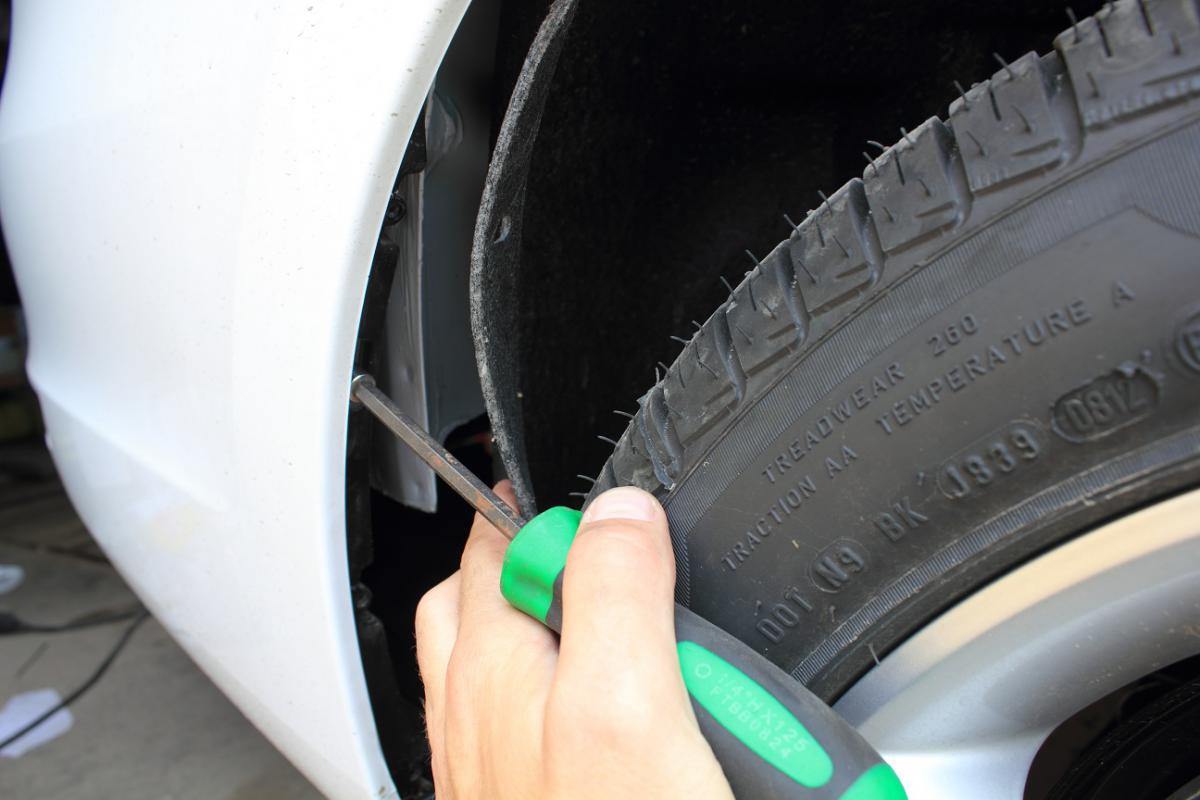

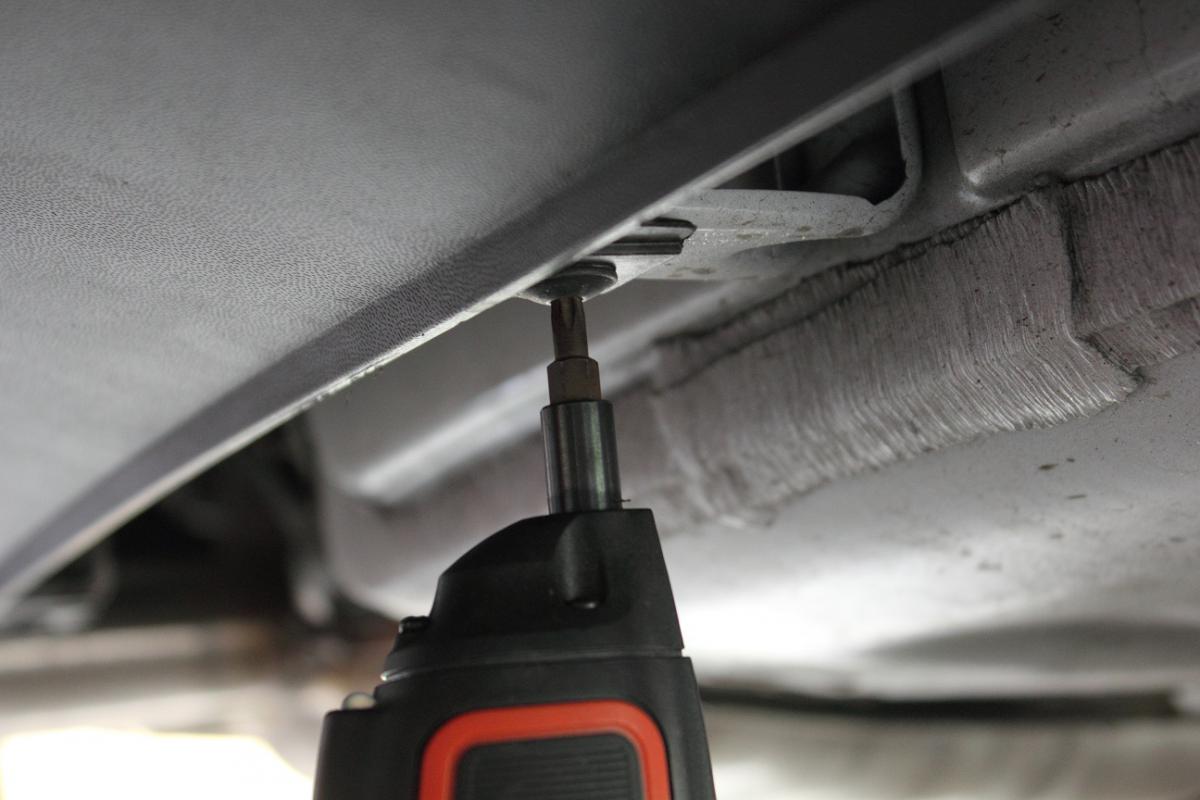

С каждой стороны, не снимая колес с помощью гибкого вала и Г-обратного торкса выкручиваем все болты фиксирующие защиту и бампер

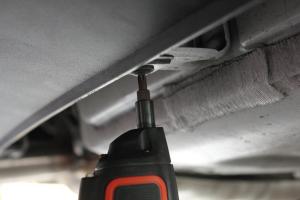

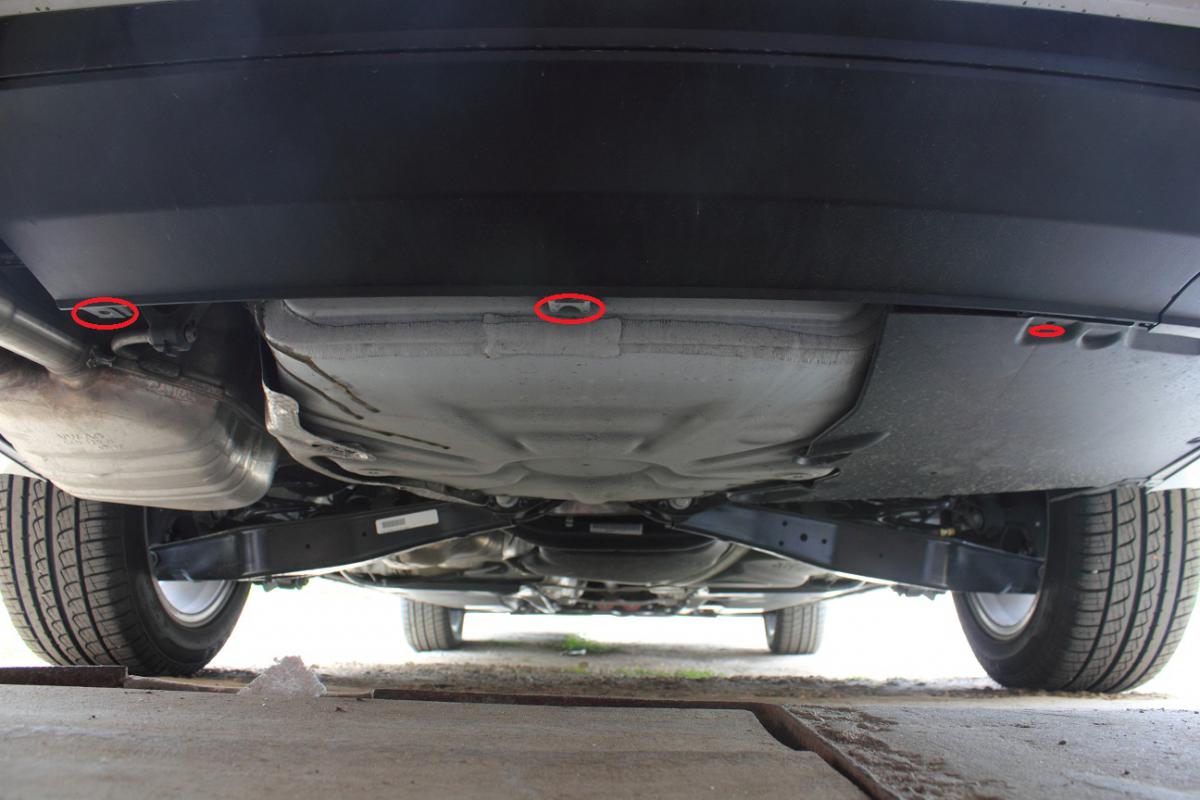

Тоже самое делаем по ширине автомобиля, выкручиваем фиксирующие бампер болты... их там тоже около 5-ти

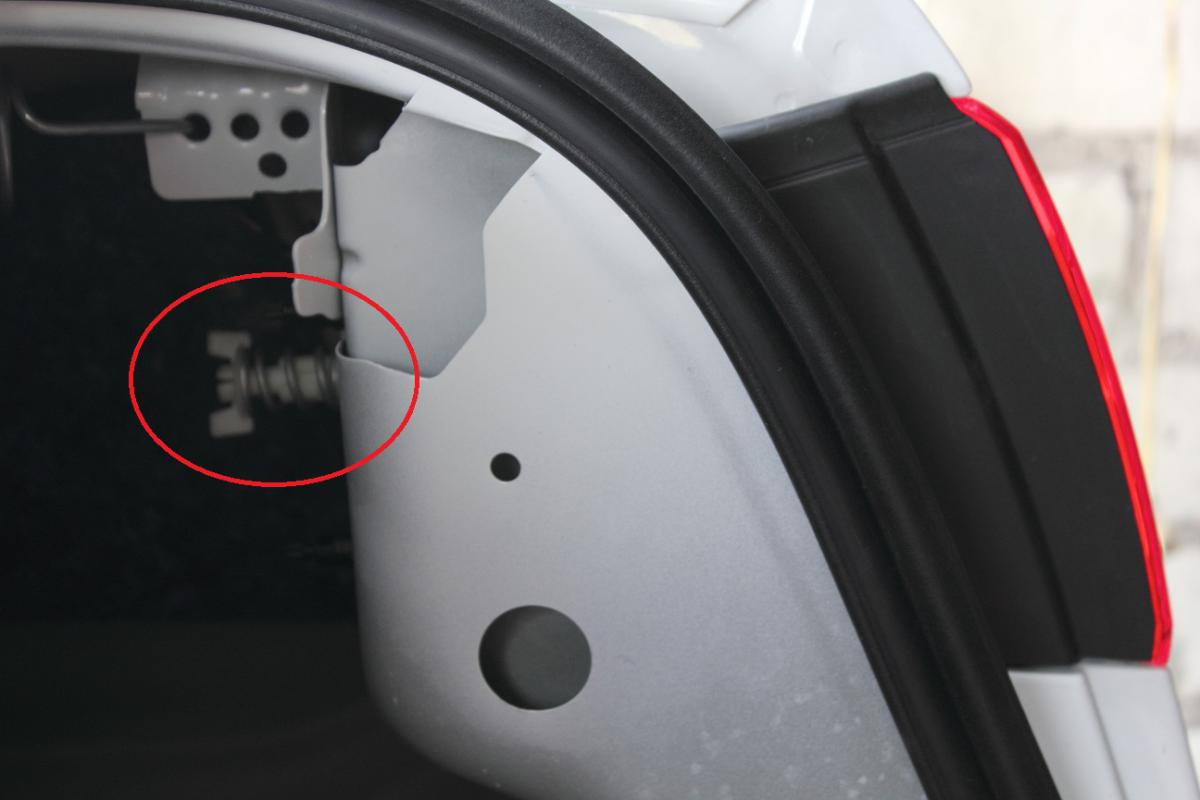

так же, отогнув защиту, не забываем открутить "скрытый болт фиксации бампера"



[Greck 794]

Выкручиваем пластиковый болт фиксирующий фару и вынимаем ее...





Для того чтобы снять бампер необходимо отогнуть защелку вверху колесной арки и начиная с угла бампра от колесной арки выщелкивать его из пазов. После того как левая и правая часть бампера будет вытолкнута от колесных арок, под фарами вы обнаружите зашелки которые необходимо отогнуть и только тогда бампер можно будет снять...

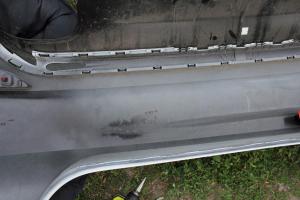

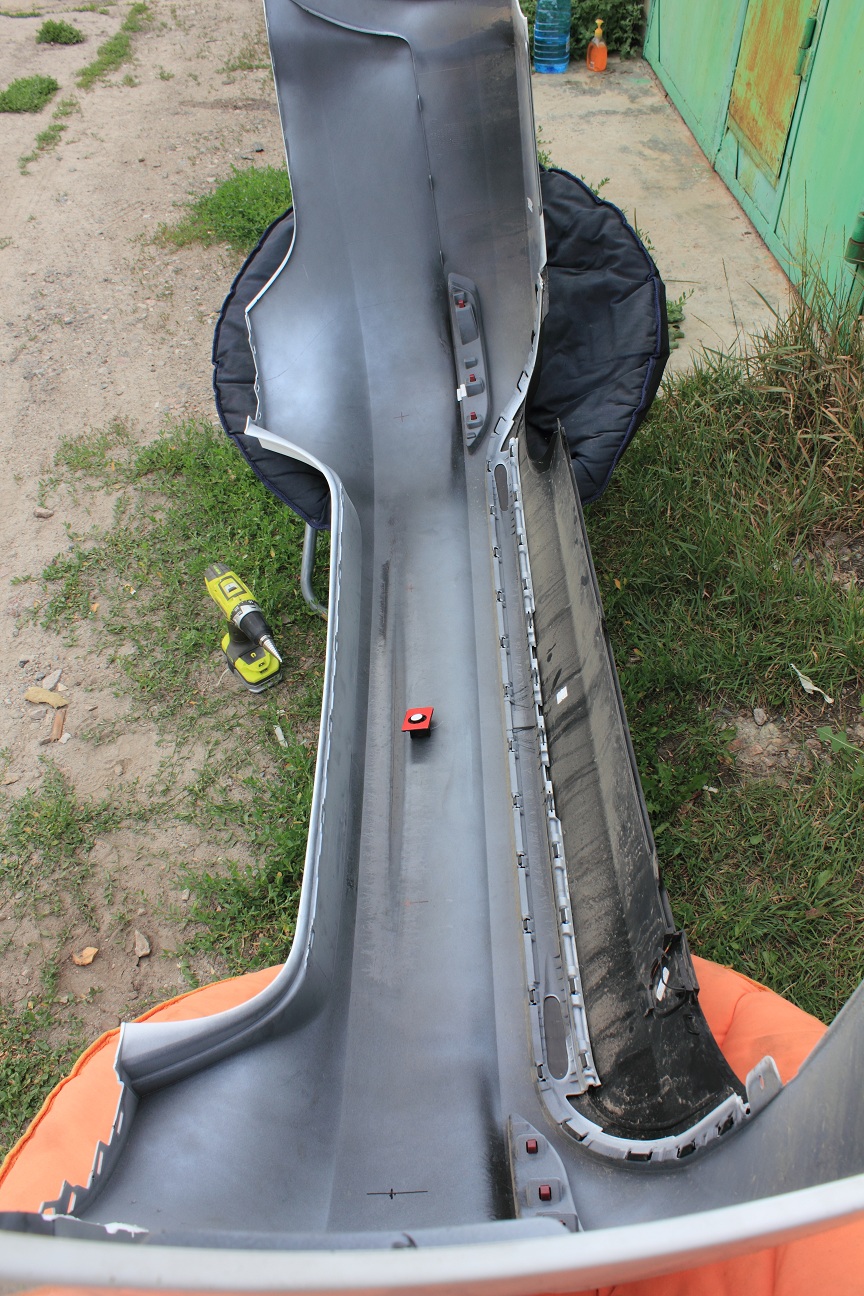

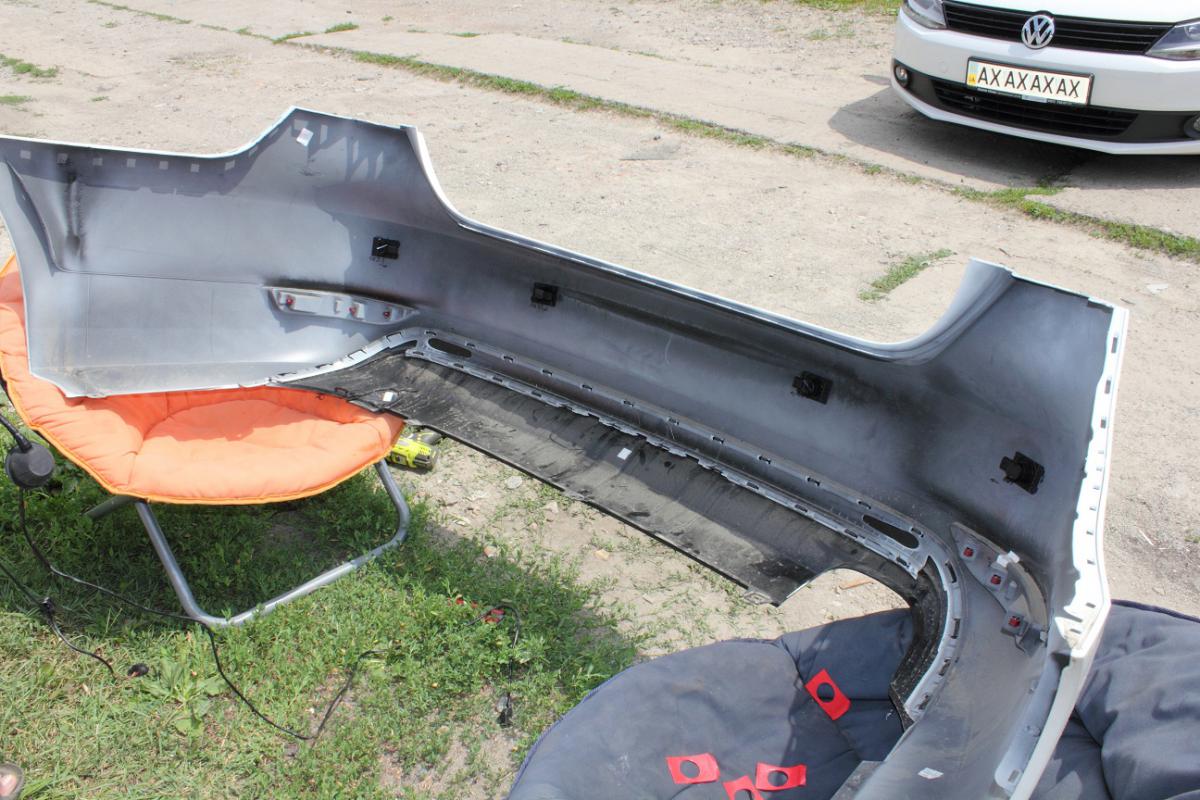

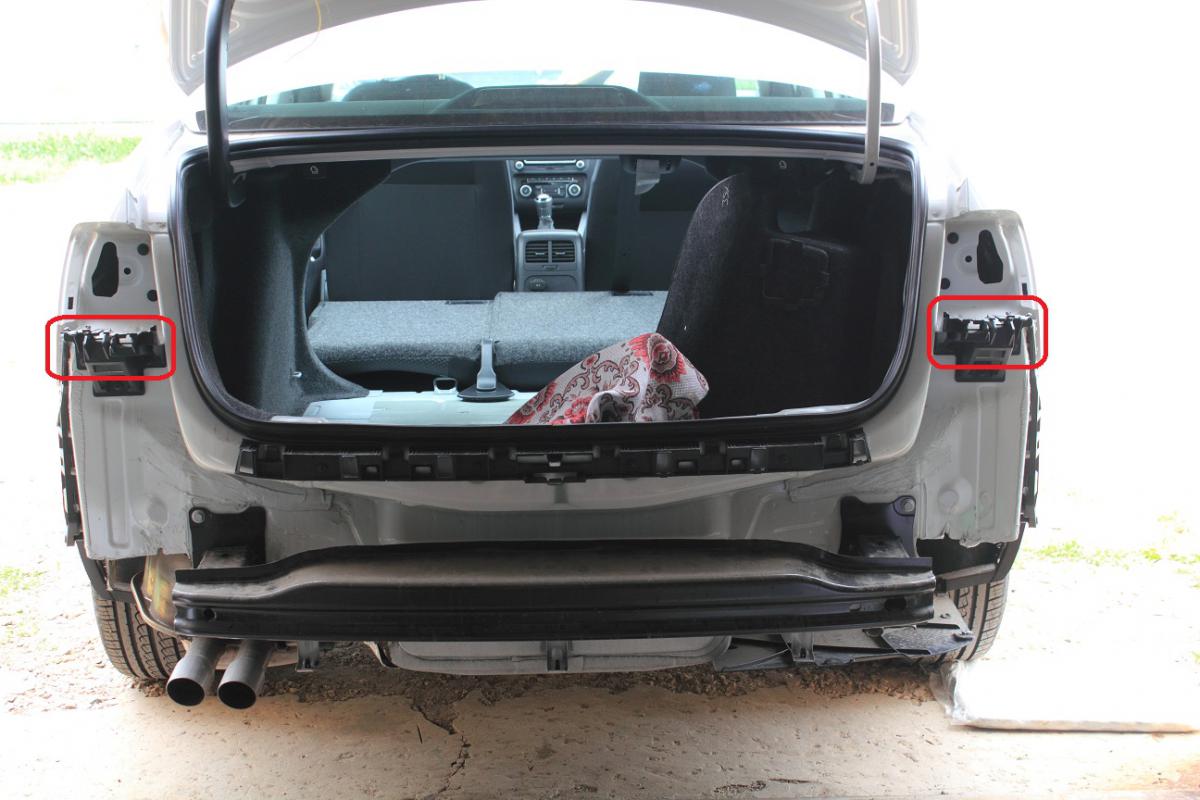

и вот наш пациент на "операционном столе", готов к имплантации



[Greck 794]

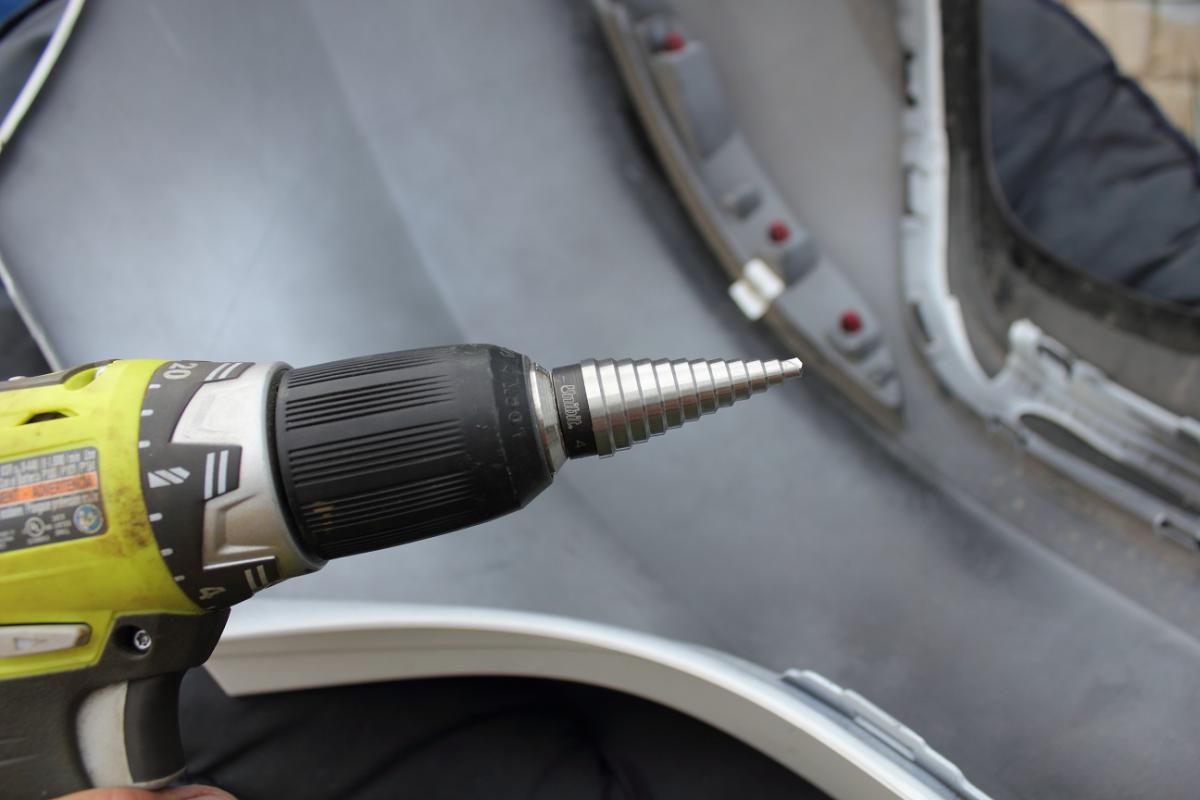

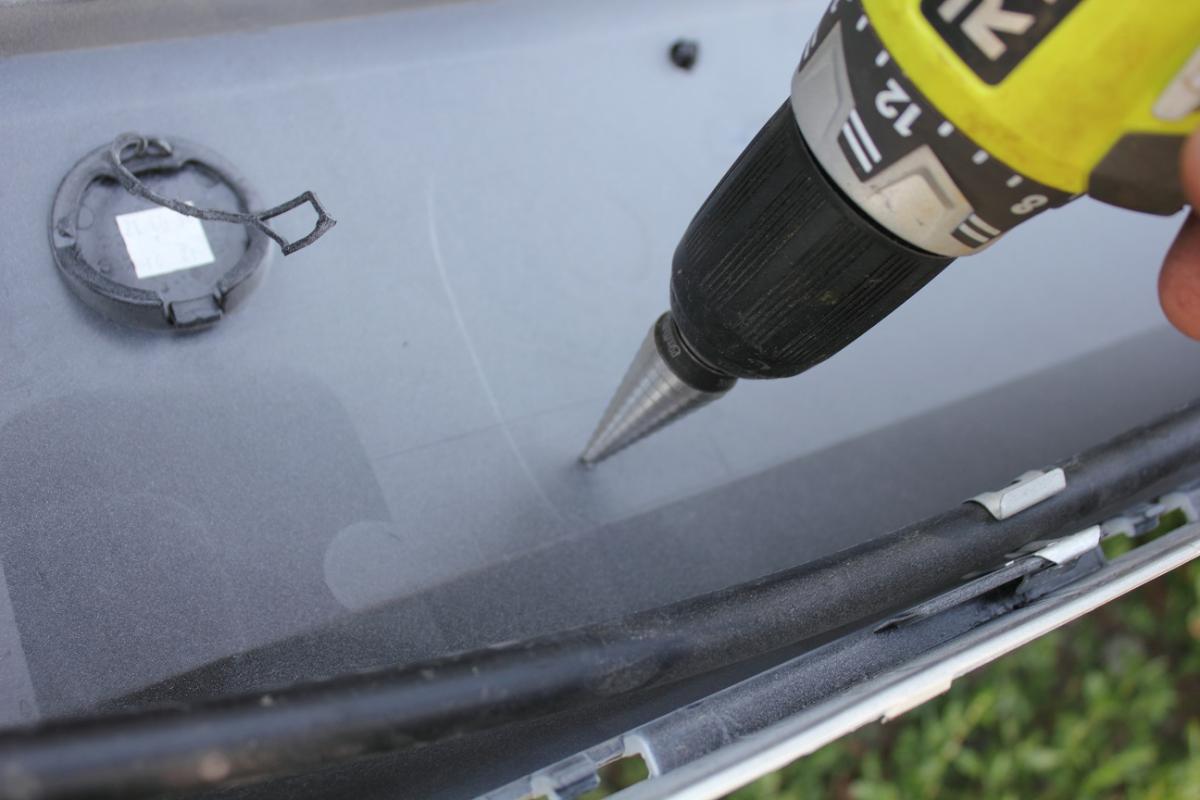

Подготавливаем шурупик быстроходный и фрезу модную

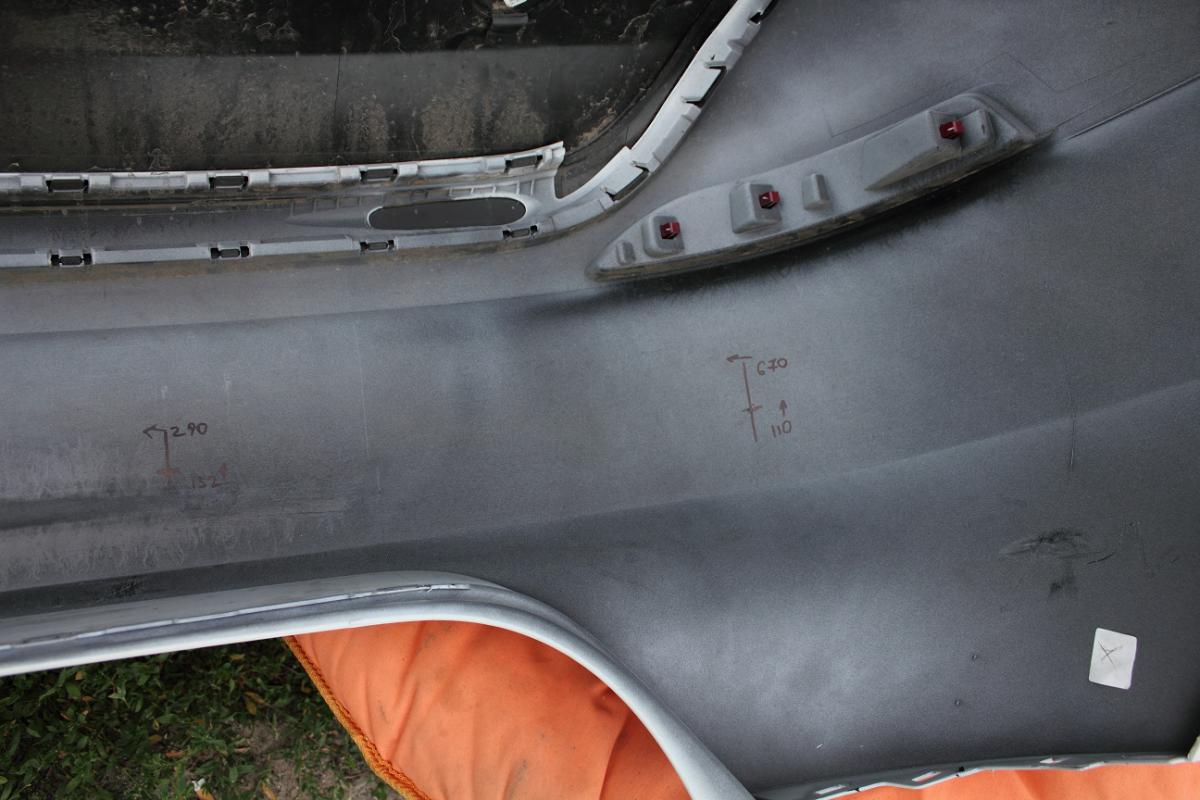

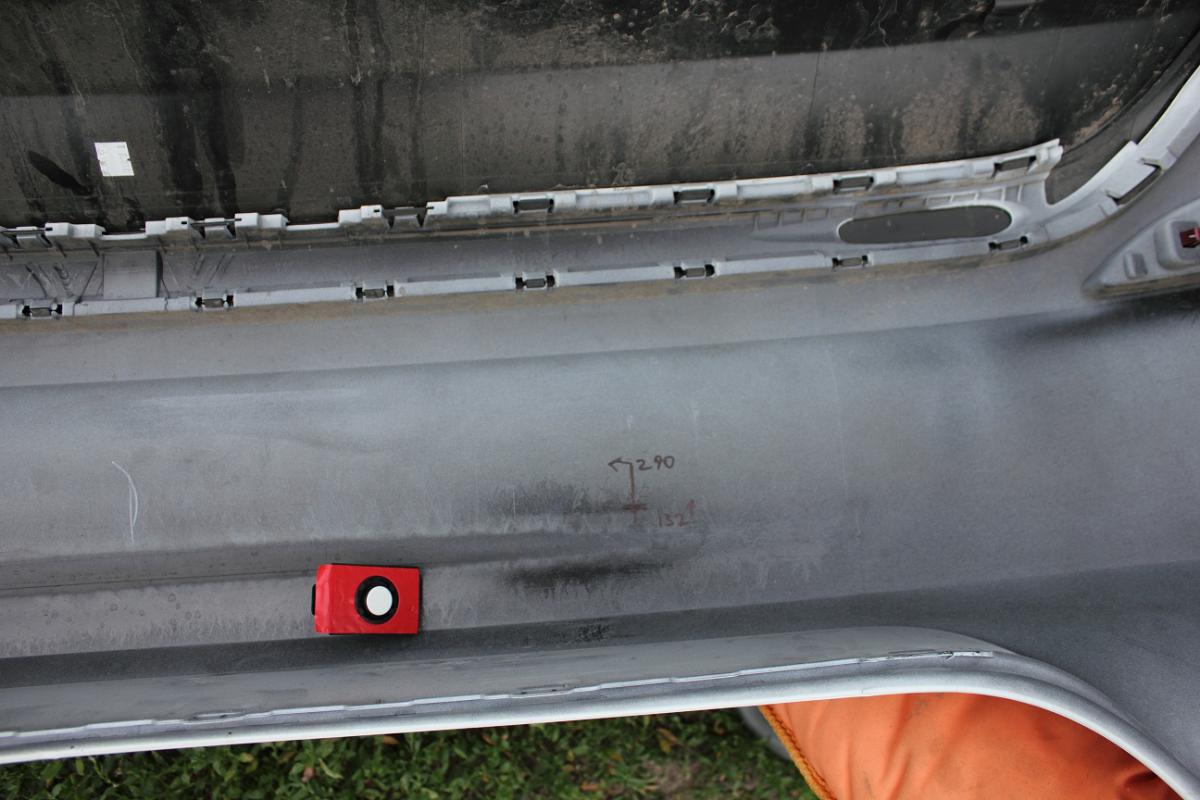

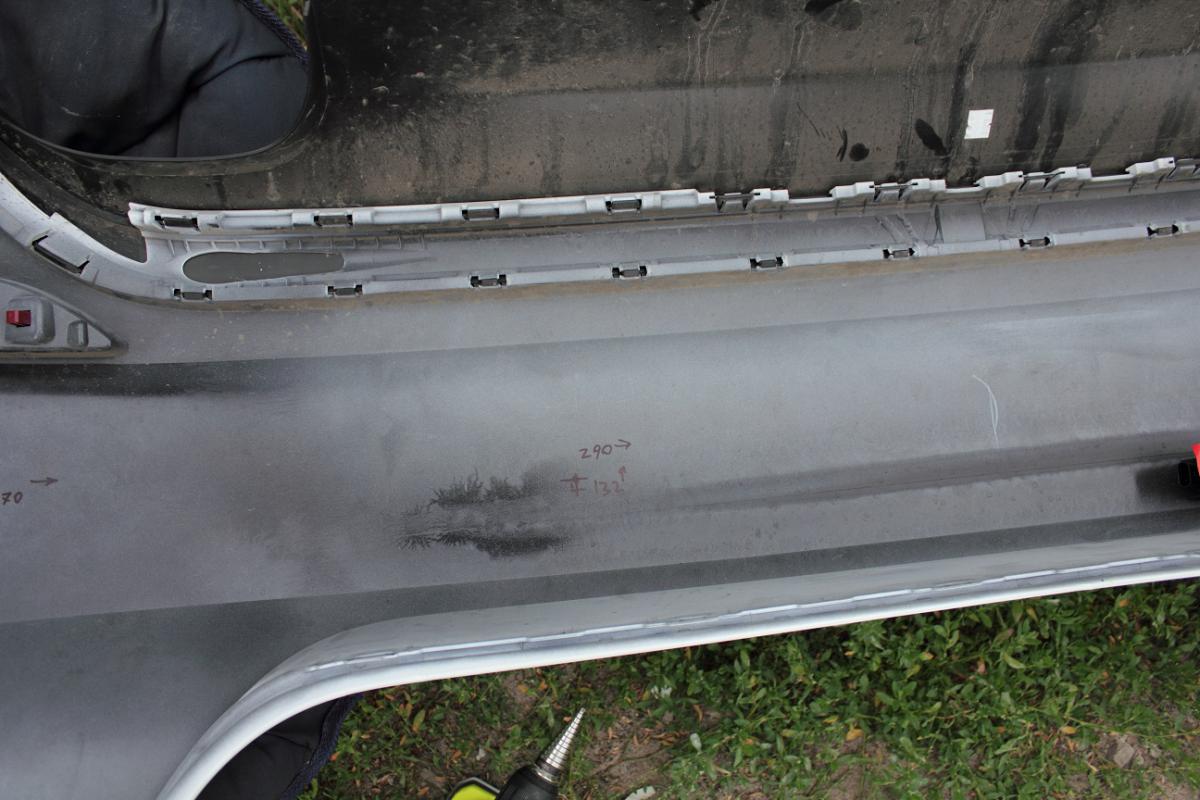

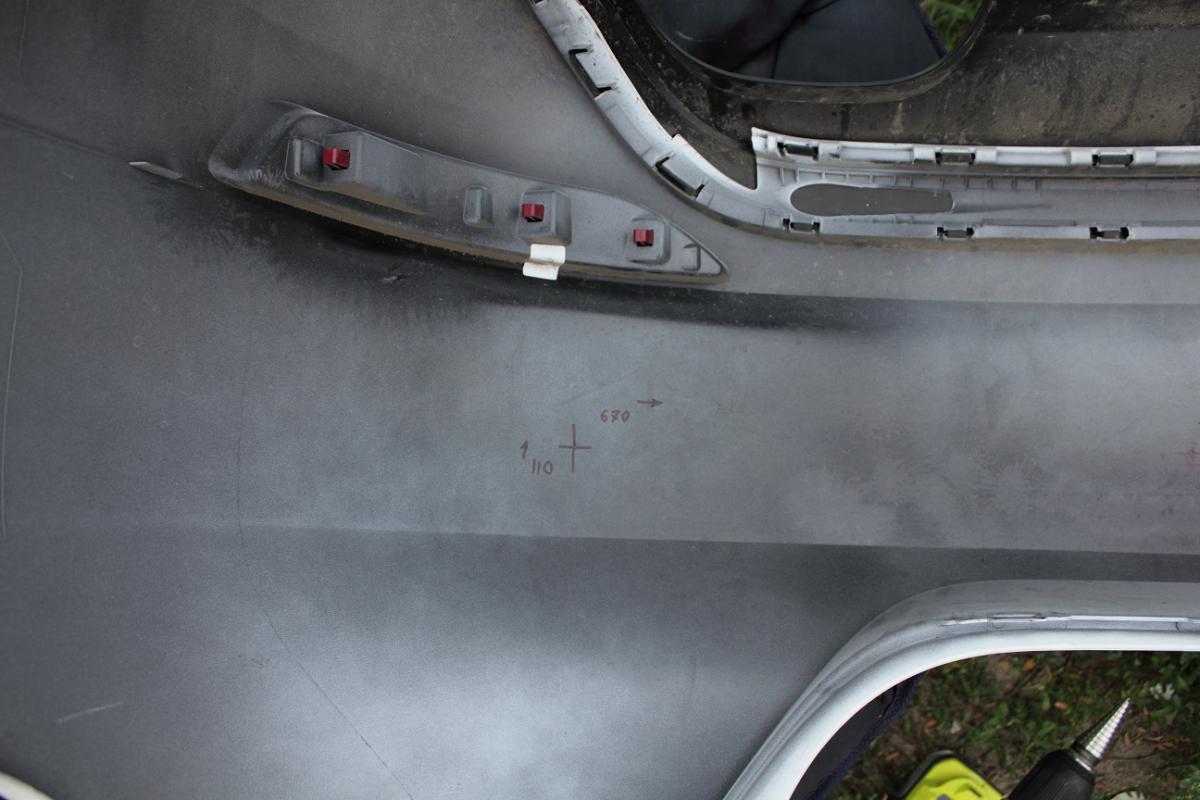

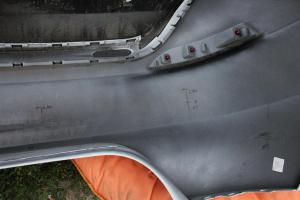

Я может "везунчик", но разметки в заднем бампере я так и не нашел... по этому вот разметил сам:



от центра до крайних по углам бампера = 670мм

от центра до левогоправого = 290



высоту посмотрите на фотках и принимайте решение по пословице - 7 раз мерь - один отреж, не буду утверждать что это идеальная линия но клиент доволен ...



ЗЫ: ниже опускать нельзя, так как можно в усилитель бампера попасть(тот который на машине железный) и тогда бампер не станет на свое место(будет не смешно)...





Датчики в бампере развернуты по креплениям следующим порядком(так удобнее подключать проводку):



[Greck 794]

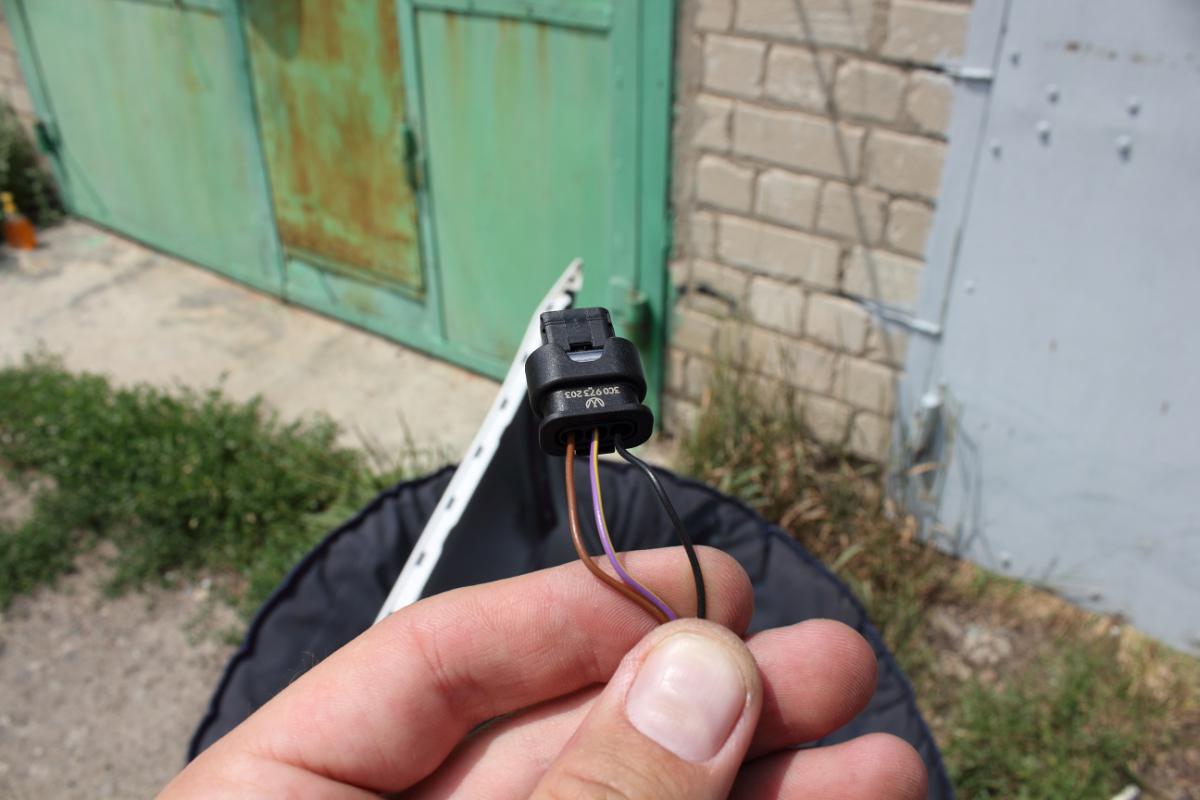

в жгуте проводки на задние датчики находим фишку с фиолетово\желтым проводком (см.фото) и подключаем к ней самый левый датчик(для тех кто путает стороны - угловой датчик с водительской стороны)

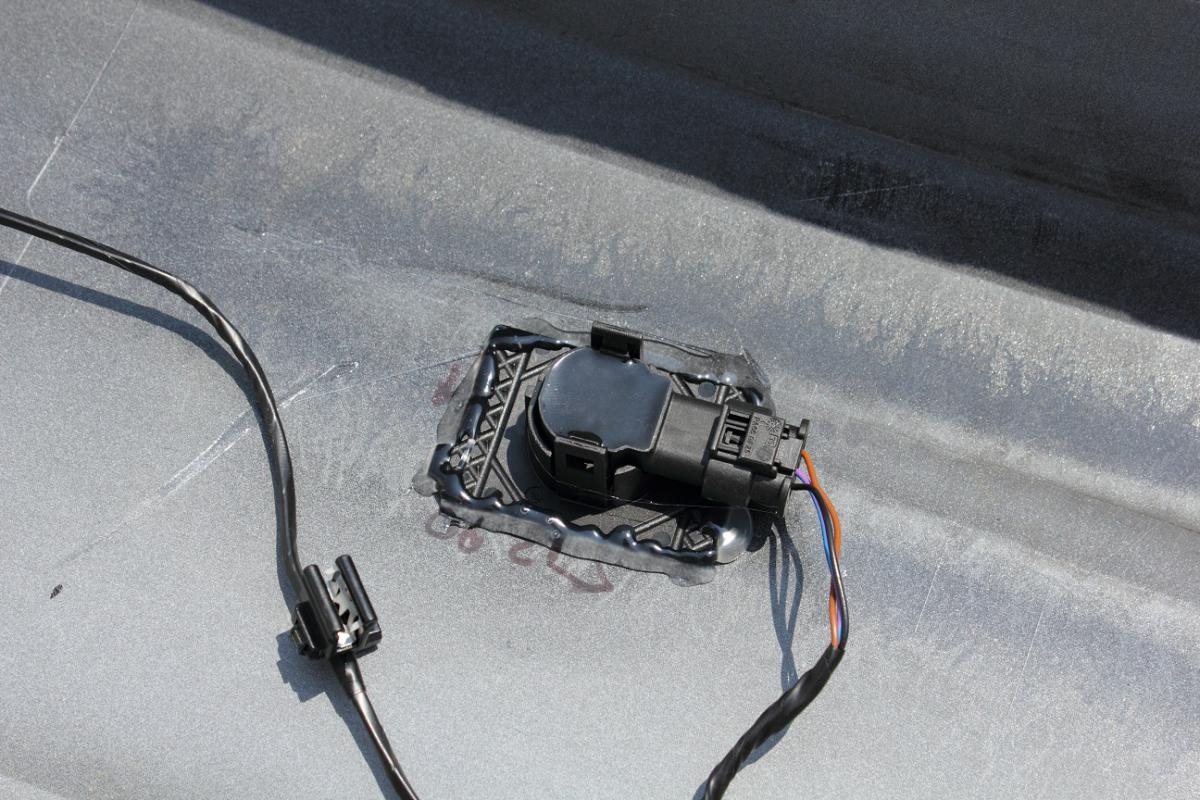

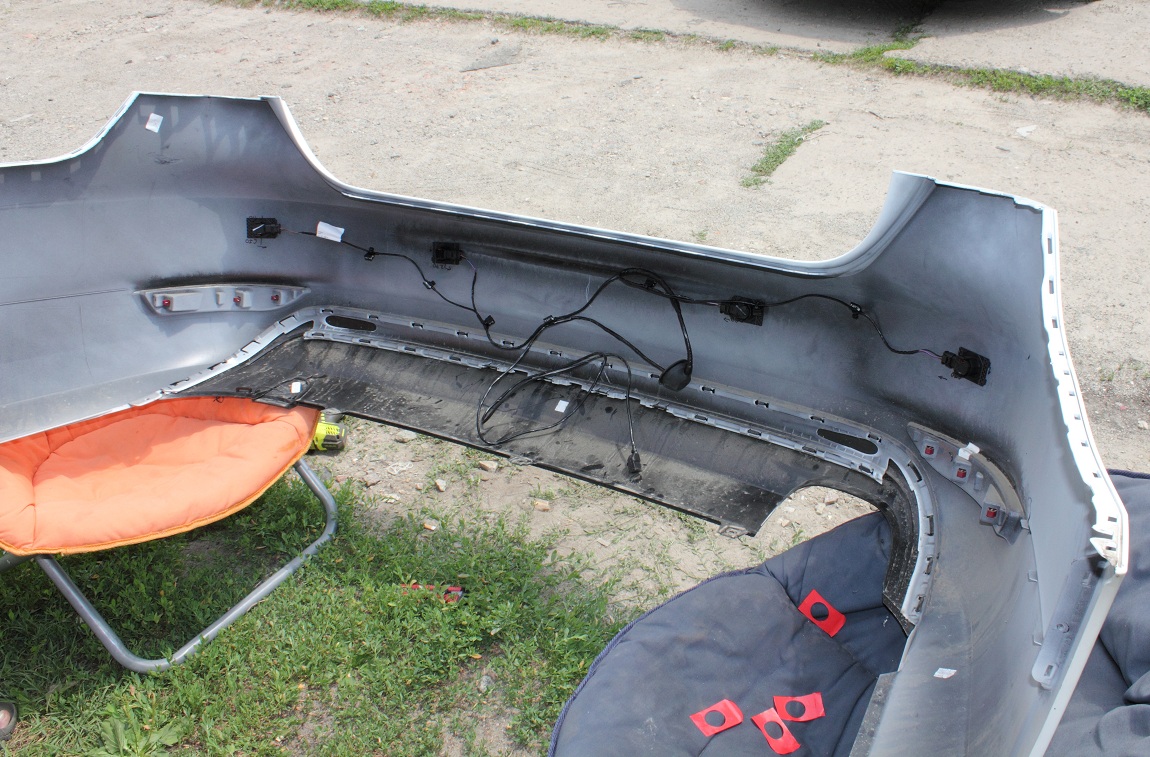

Подключенная проводка:

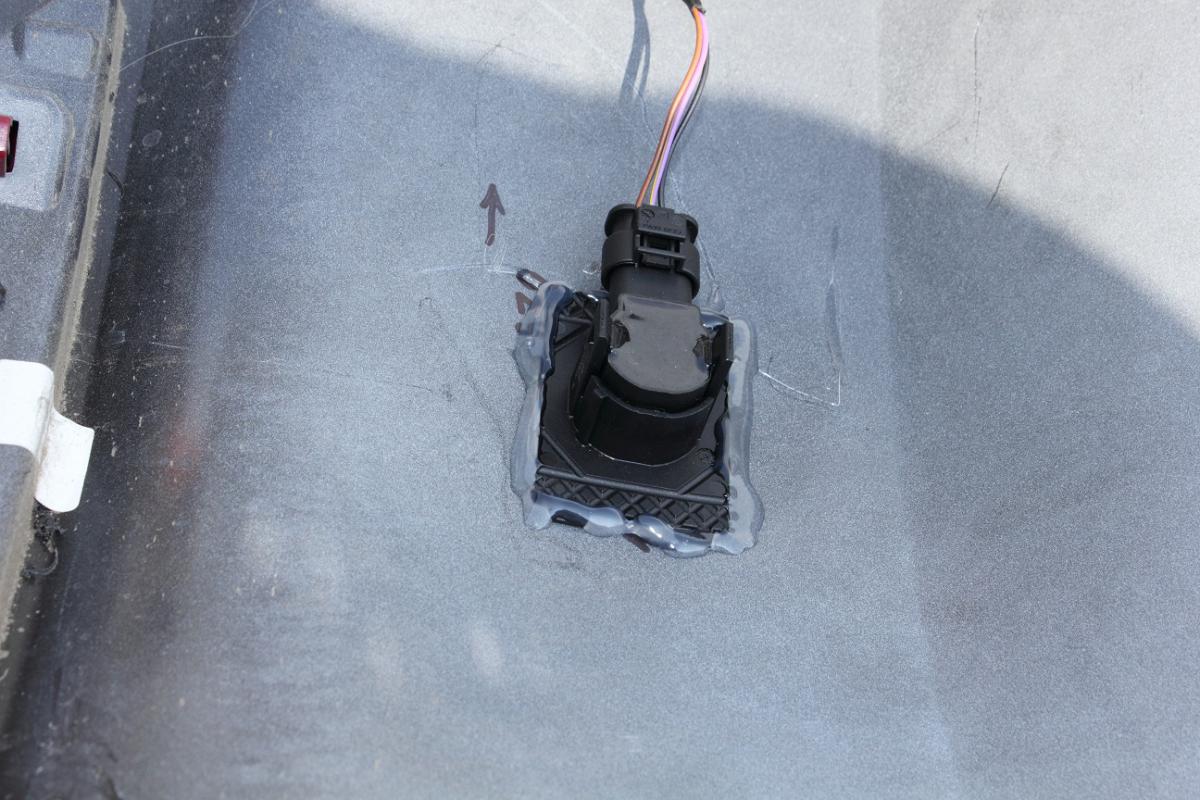

Подстраховался термоклеем, а то скотч на креплениях датчиков не вызывает доверия (зимой)

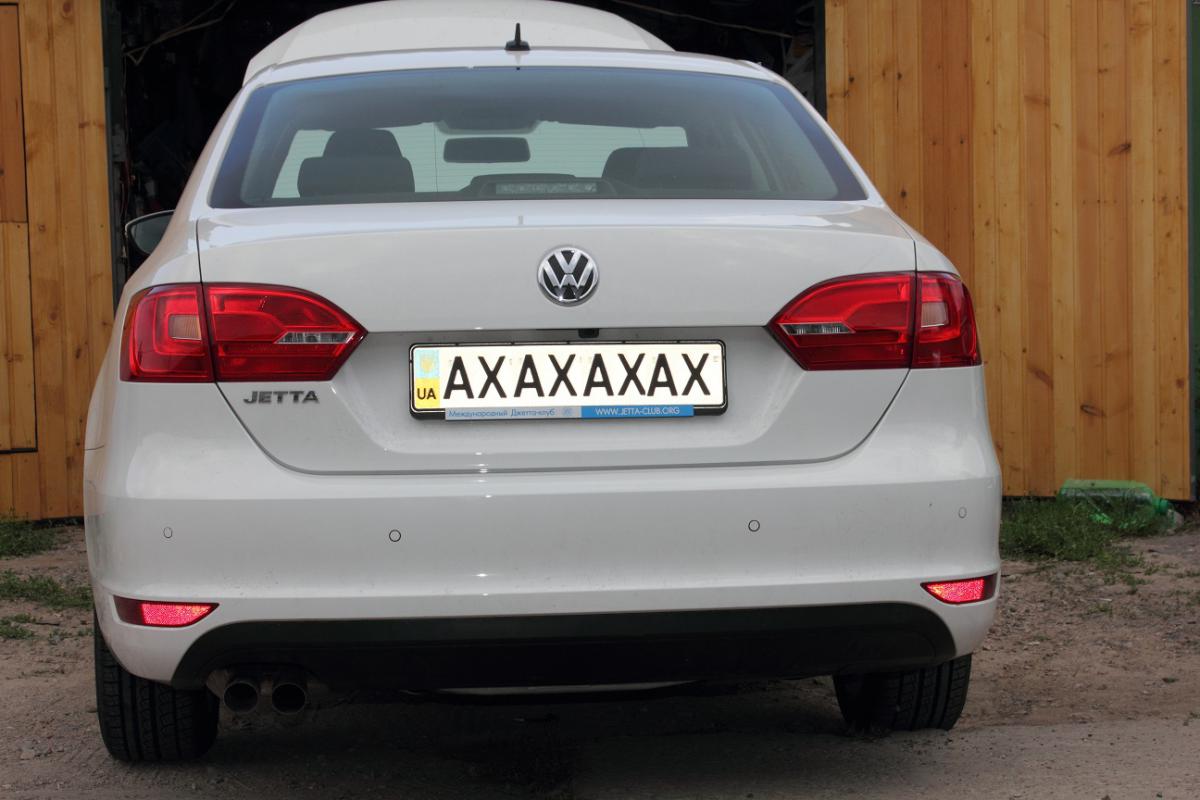

Ура, ставим бампер в обратной последовательности...



ЗЫ: не забываем прокинуть проводку в багажник, заглушку которая там есть вынимаем и ставится туда заглушка со жгута, провода нужно прокинуть над металлическим брусом\усилителем в бампере...

[Greck 794]

Далее у нас по плану:

• установка блока парктроника

• установка задней пищалки

• протяжка проводов в ноги переднего пассажира

• протяжка проводов под капот на передние датчики


поехали:

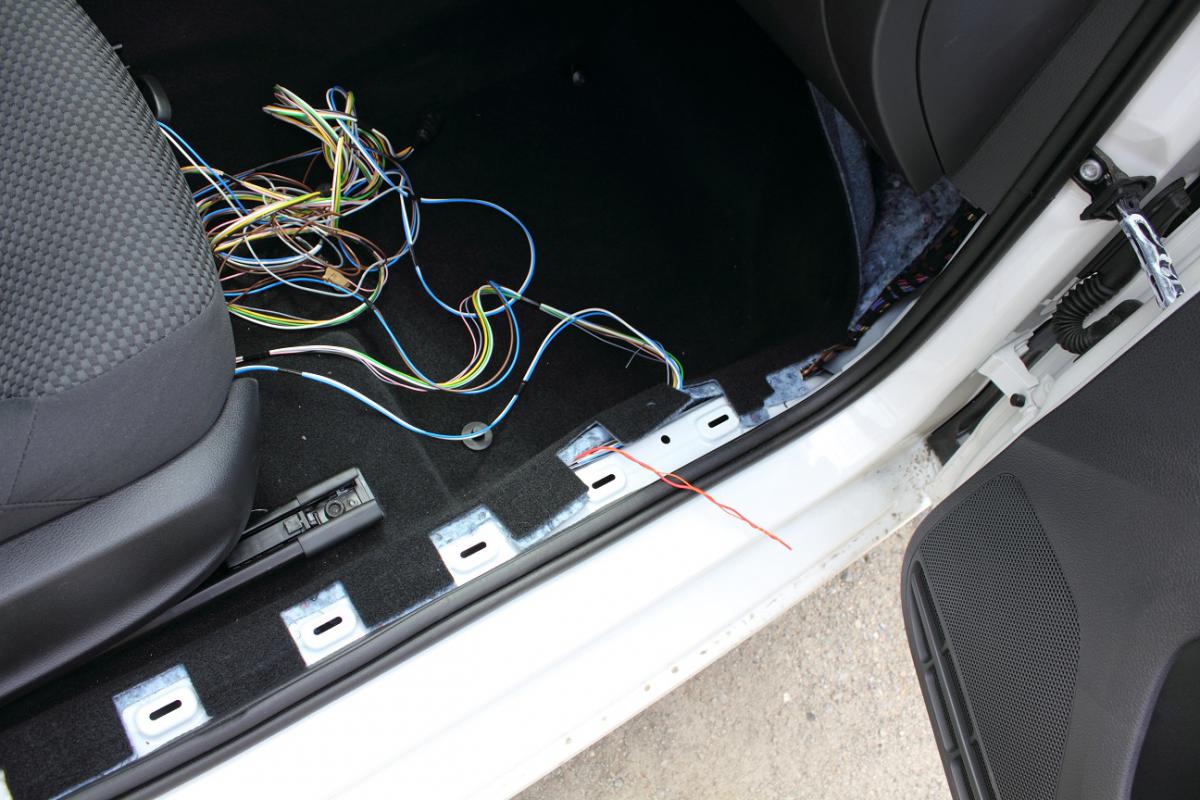

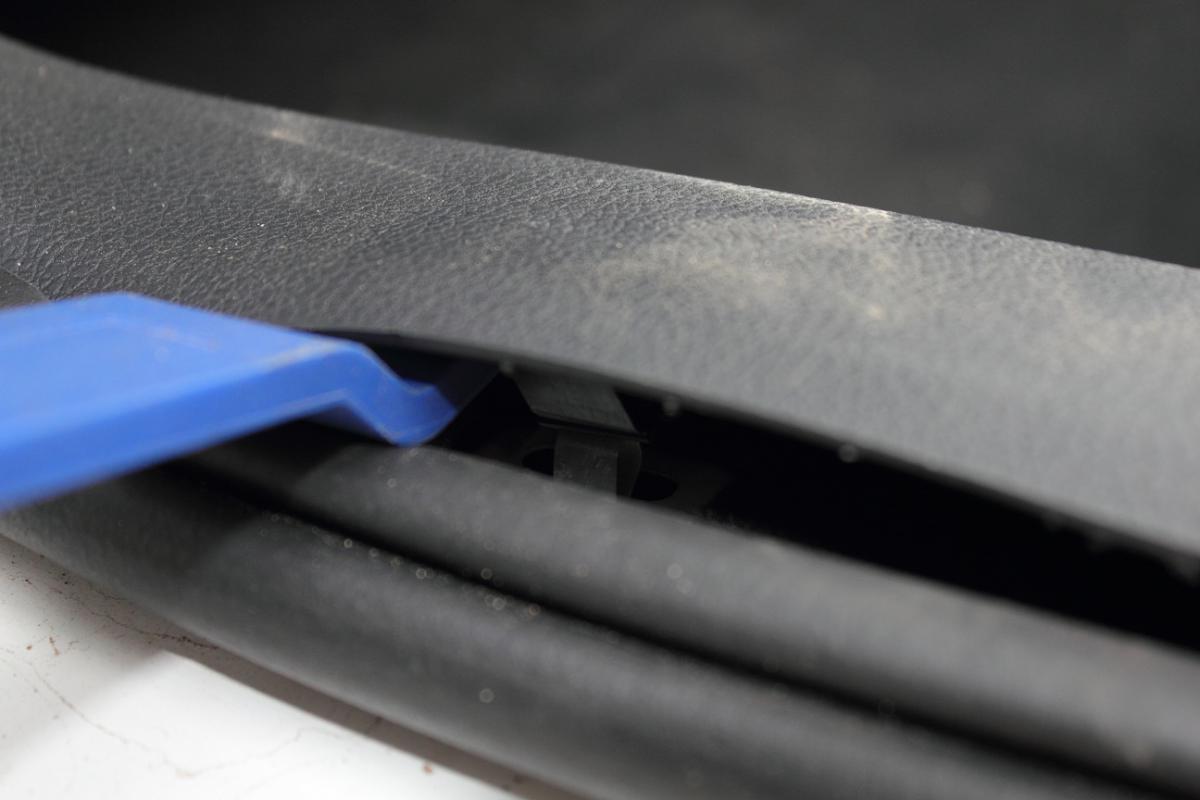

Снимаем накладку порога:

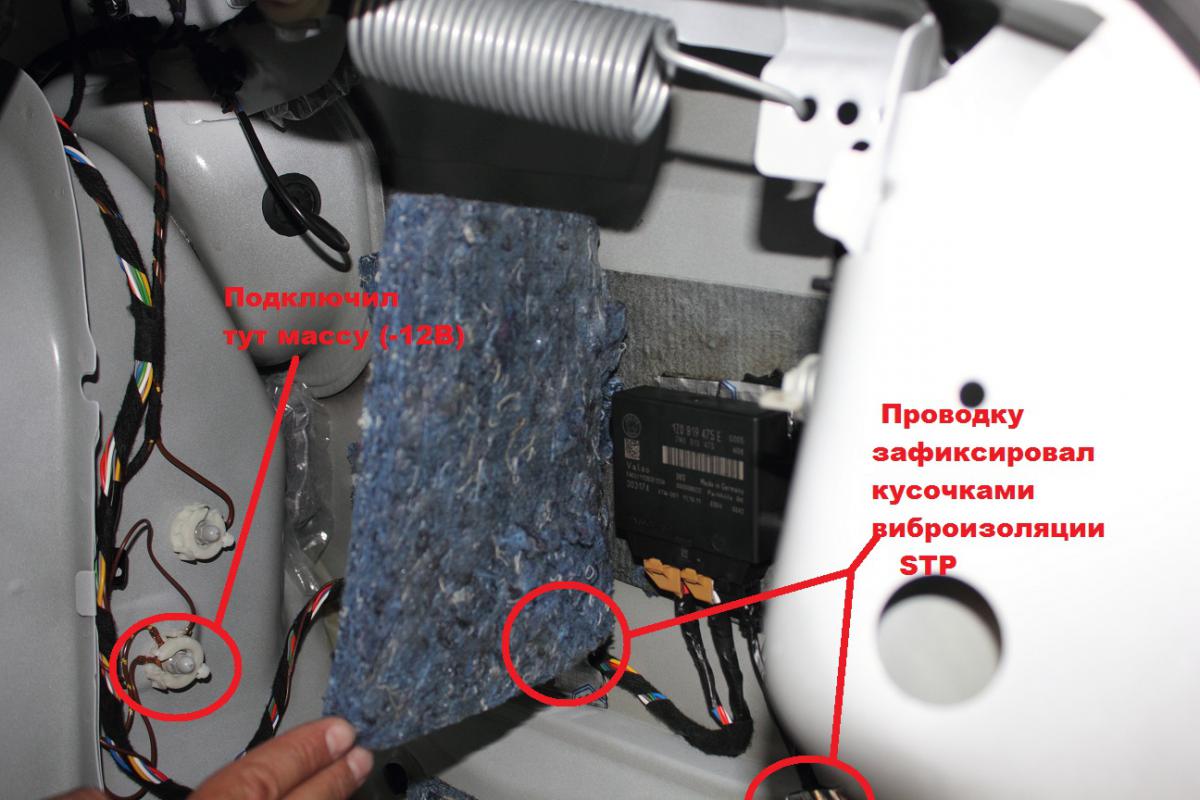

Блок приклеил скотчем на предварительно приклеенную в крыло вибру:

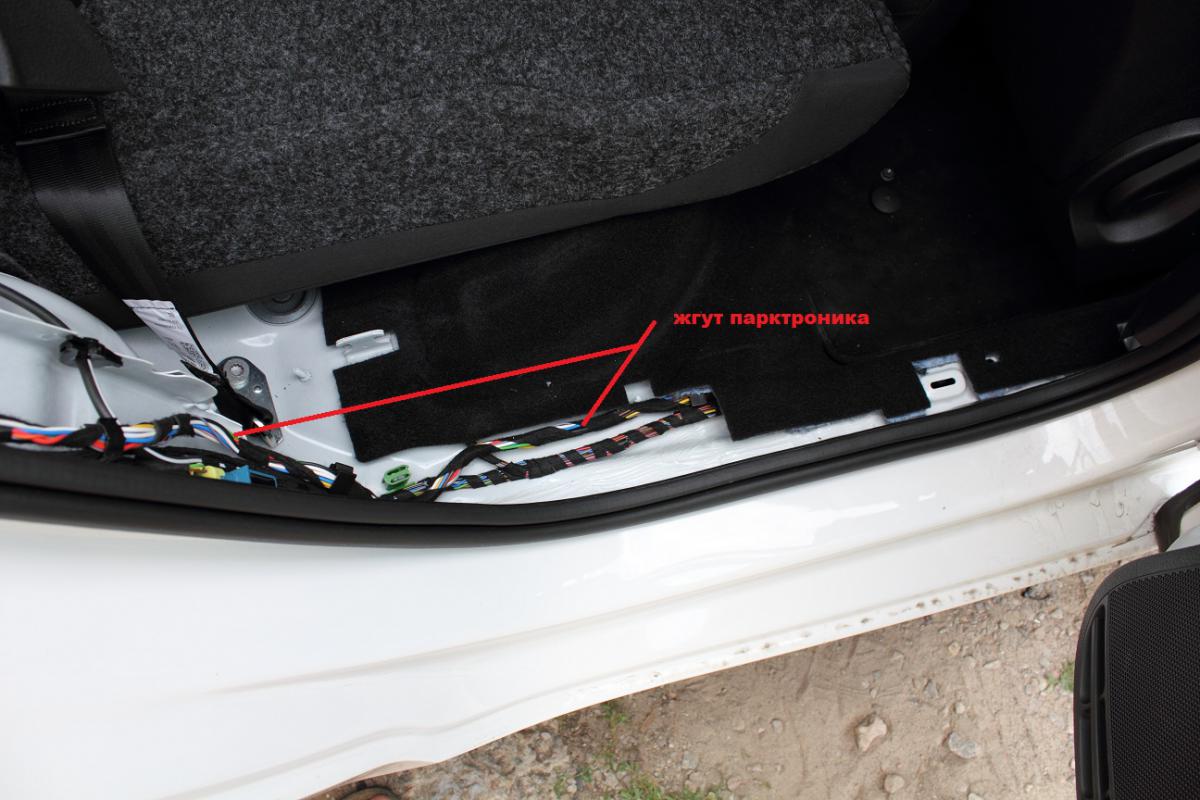

Проводку парка смотал матерчатой изолентой и пустил рядом со штатной проводкой:

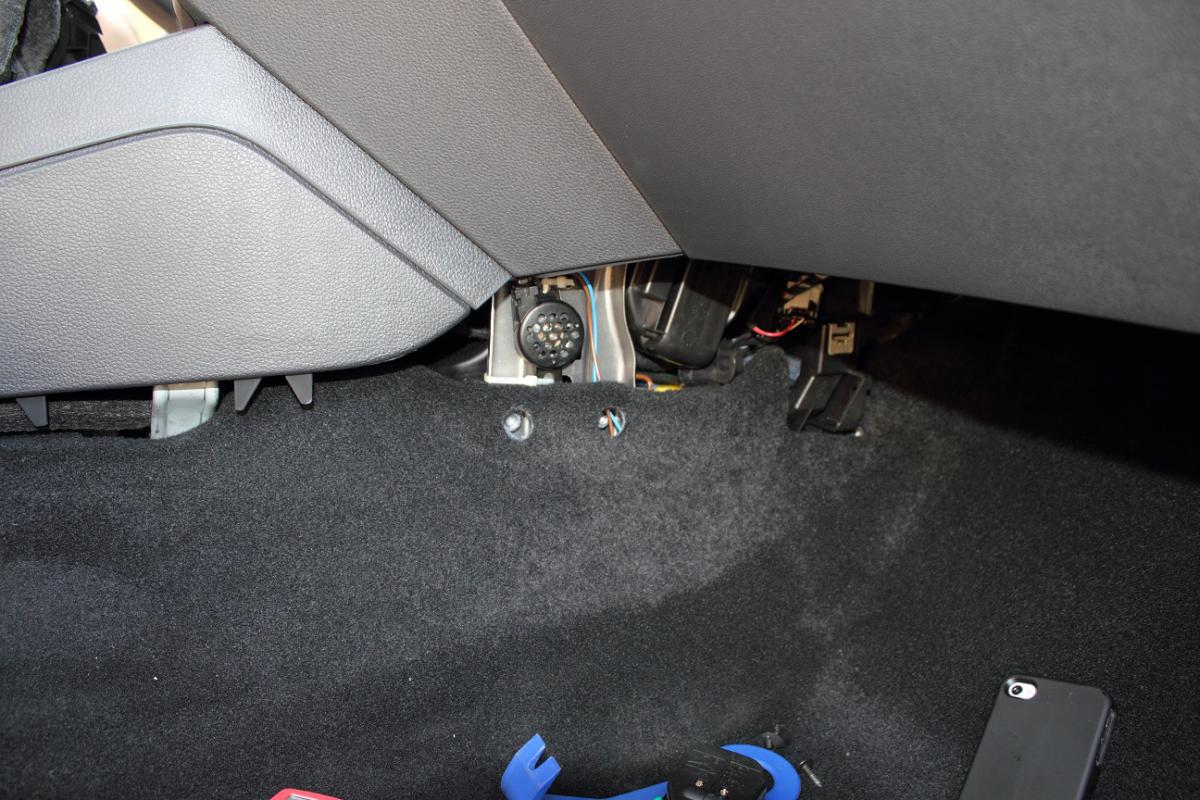

Протянул все в ноги к переднему пассажиру:

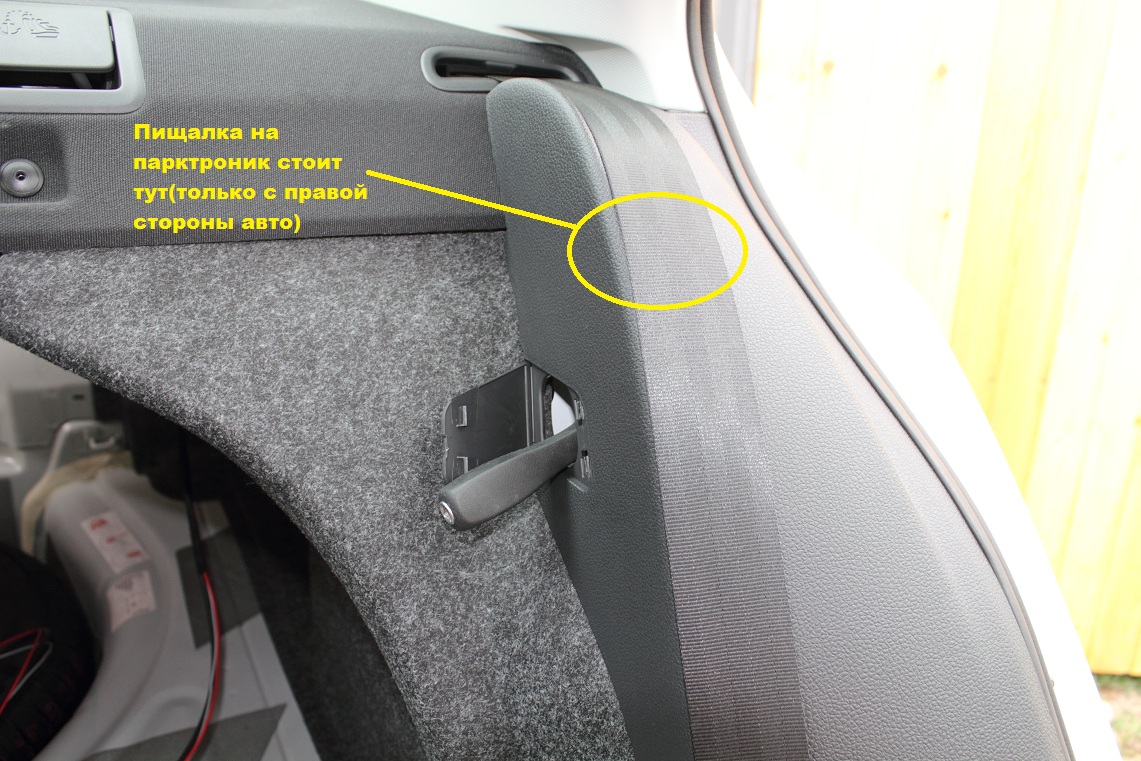

Пищалку тоже прилепил на 3М-ский скотч и забыл зафотать, но схематично это за правым "батоном сидушки", на фото кстати видно где его откручивать нужно...







На фото левый "батон", но там все идентично... ставим пищалку за правым...

[Greck 794]

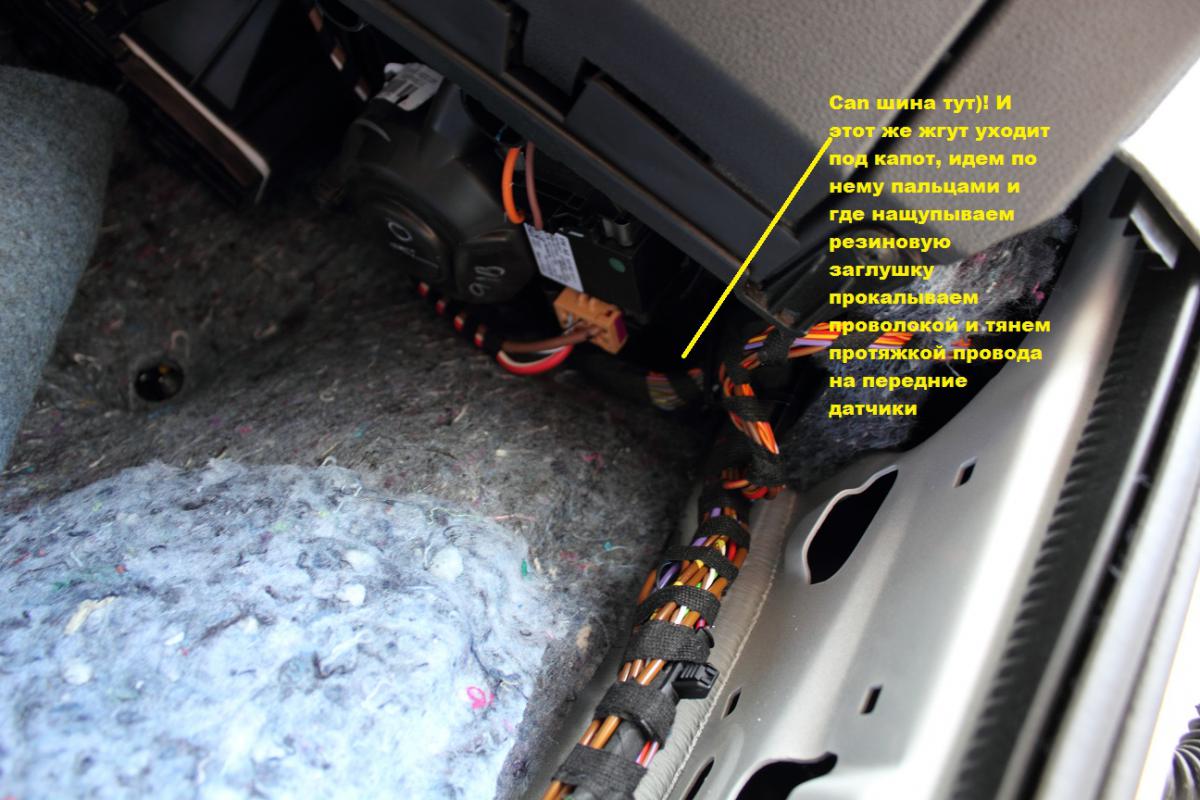

Над правой ногой переднего пассажира есть мотор печки, для упрощения процесса его нужно демонтировать, для особ с признаками мазохизма можно этот пункт пропустить... мотор снимается очень просто, на нем есть ушко и стрелочка которая показывает куда отогнуть ушко чтобы можно было снять мотор... после этого легче врезаться в CAN и тянуть провода вперед...

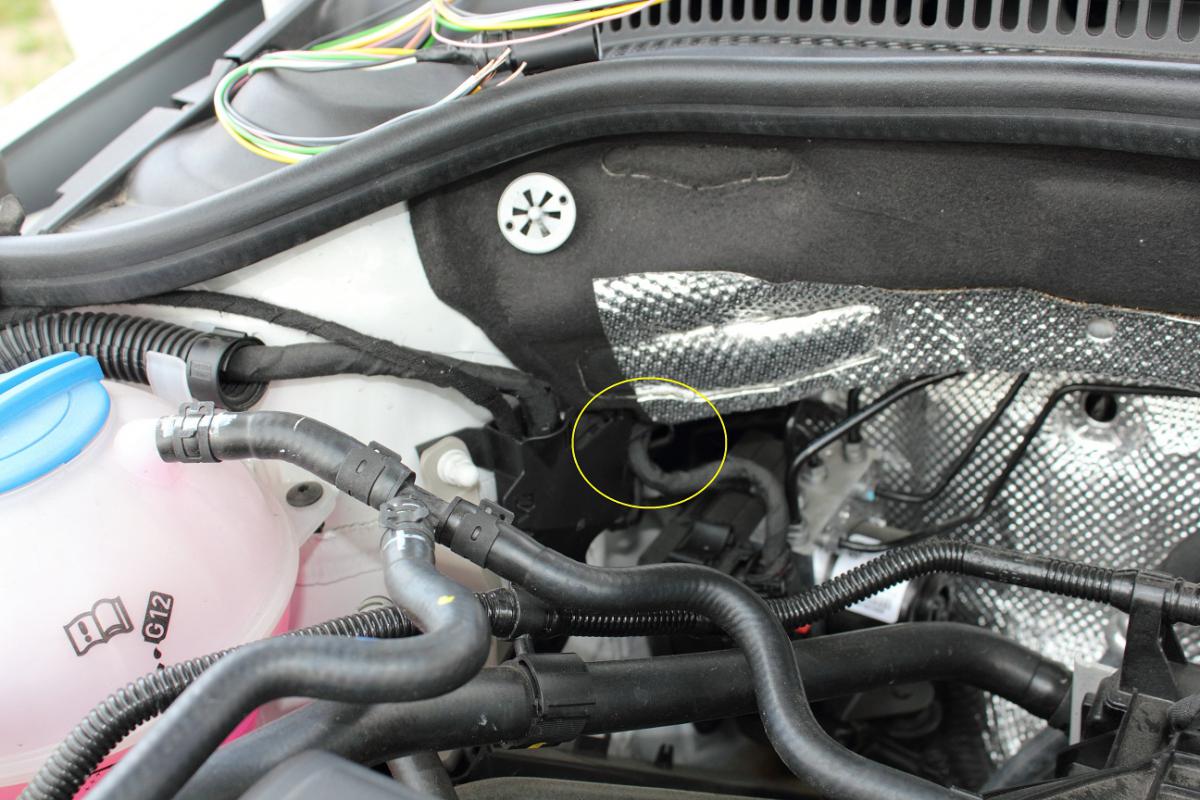

Вот тут вам нужно ловить вашу проволоку:

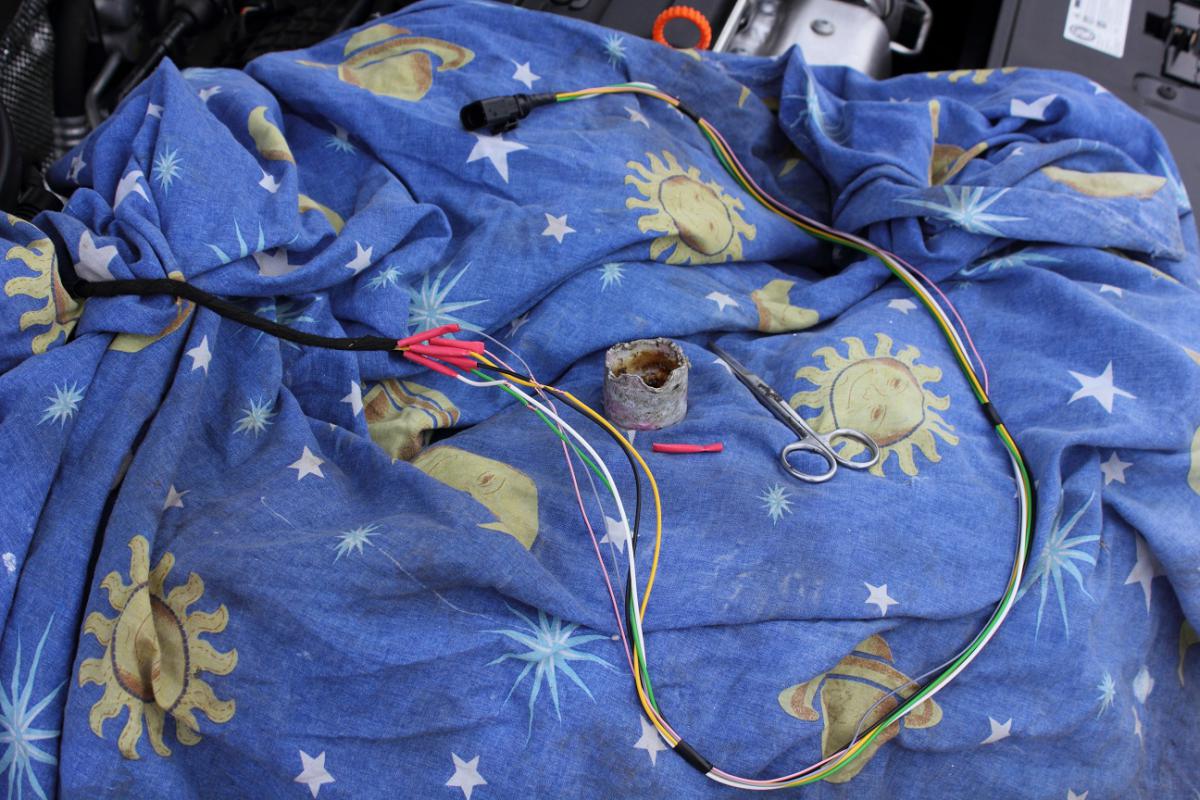

Так как фишку жгута протянуть нереально а перепиновка пинов занятие затяжное, то просто обрезаем ее и заново "приживляем" паяльником





возвращаемся обратно в салон и ставим передний "динамик" парка(примастырил его хомутиками):

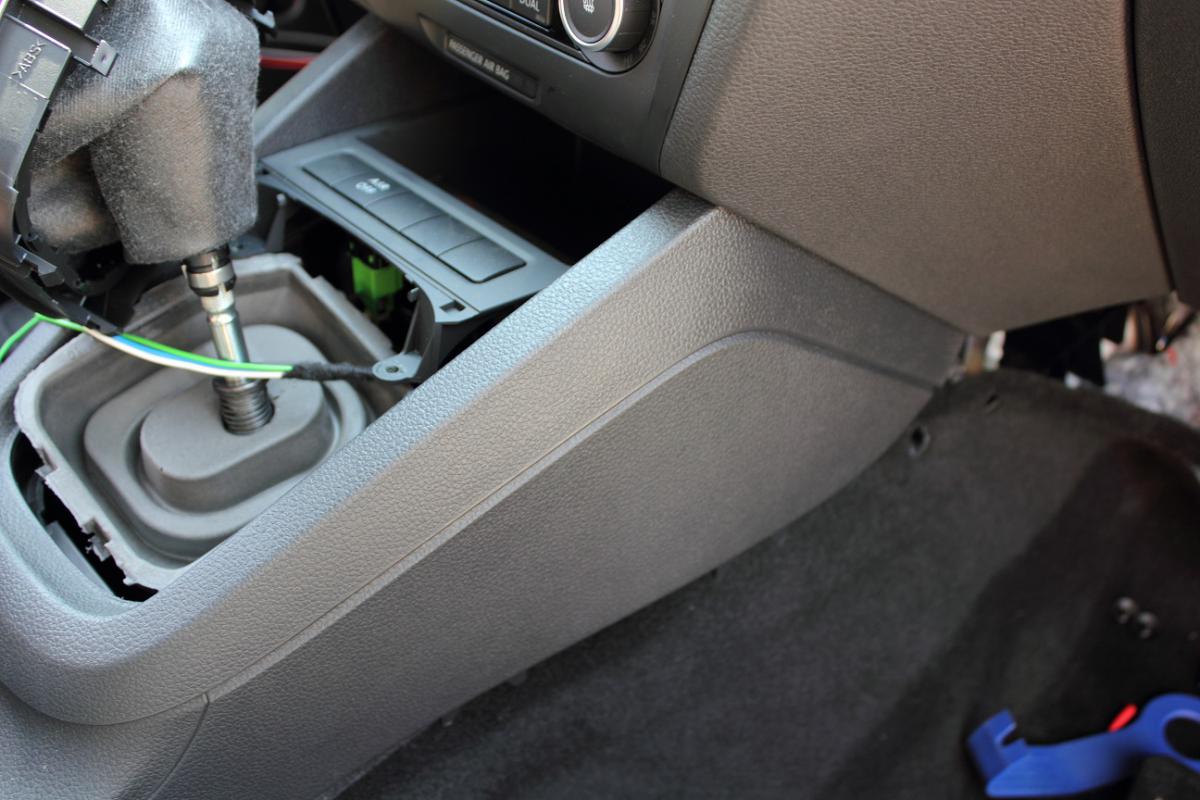

и тянем остальные провода (на кнопку парка и его питание) в центральный тоннель:





Питание (+12В) берем от центрального провода фишки прикуривателя, а вот про установку кнопки будет позже, так как у меня ее в наличии не было и я ее пока не поставил...



Все!... перевели дух и можем собирать "разруху" в салоне...

[Greck 794]

Во время первого перерыва\перекура наблюдаемс вот такой вот "Твикс" из сладкой парочки черного и белого



[Greck 794]

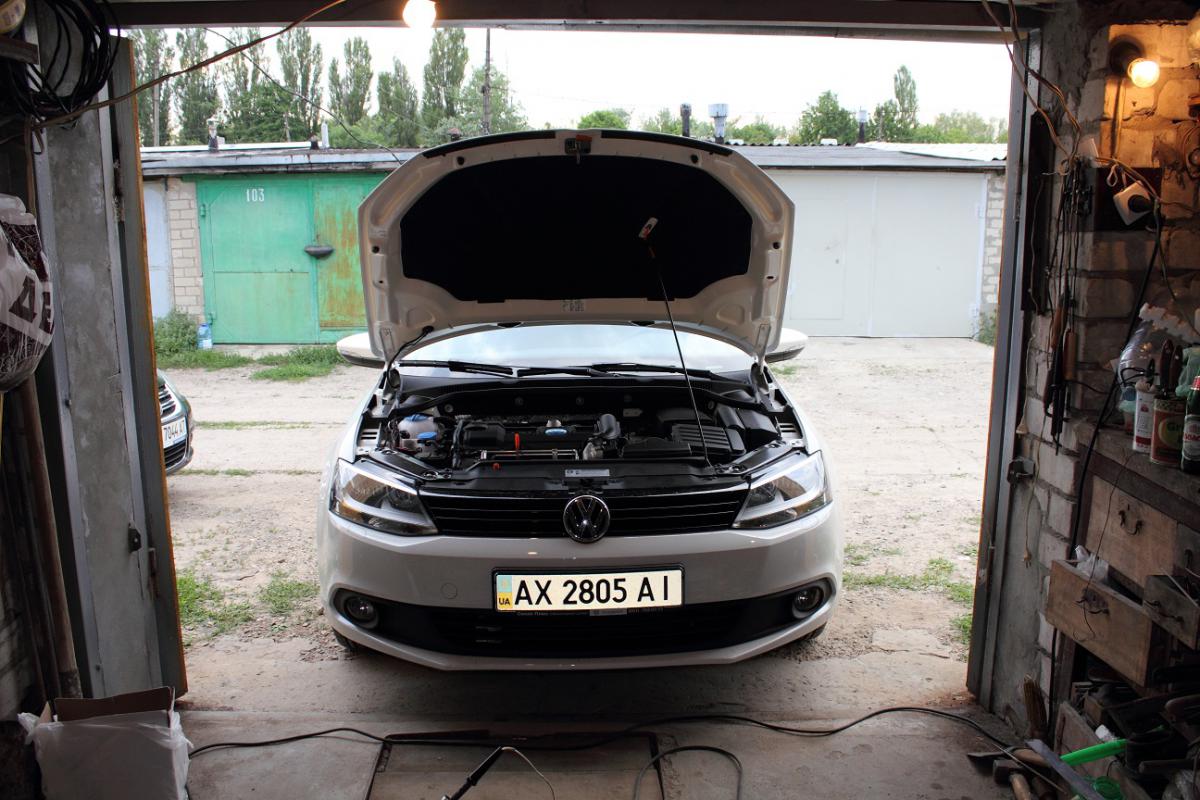

Развернули мы нашу "невесту" и сдернули с нее передний бамперок... для этого в каждой колесной арке открутили по 5 саморезов + снизу там штук 6 + сверху сняли декоративную решетку радиатора со значком VW( ее крепят помоему еще 4 винта)

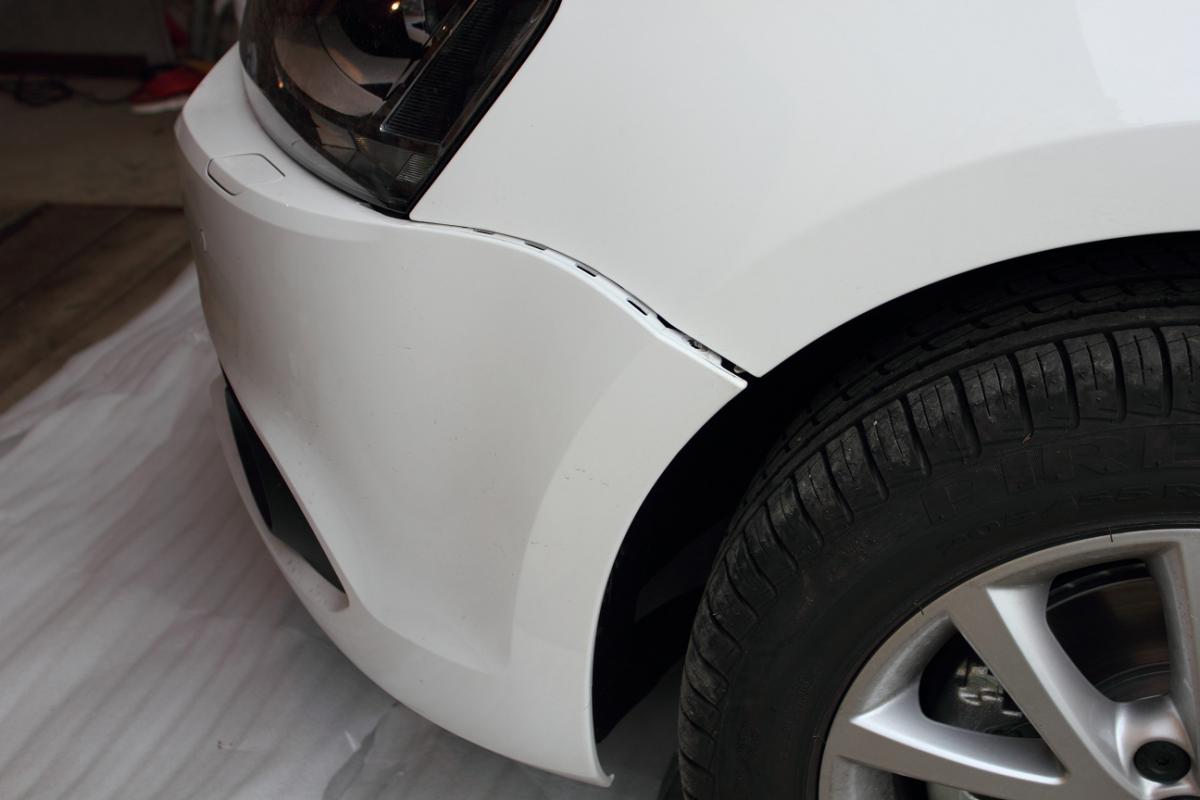

Начинаем с краев от крыла(левая и правая сторона):

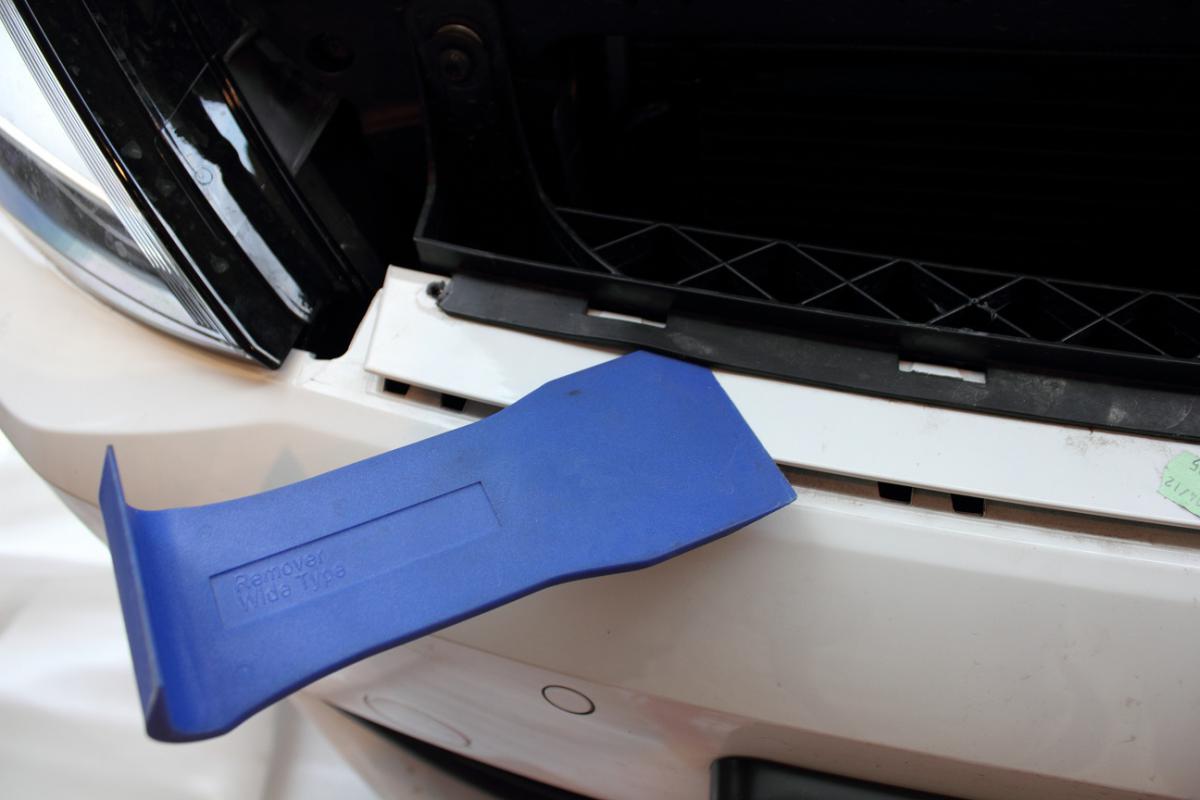

потом центр снимаем с помощью клина:

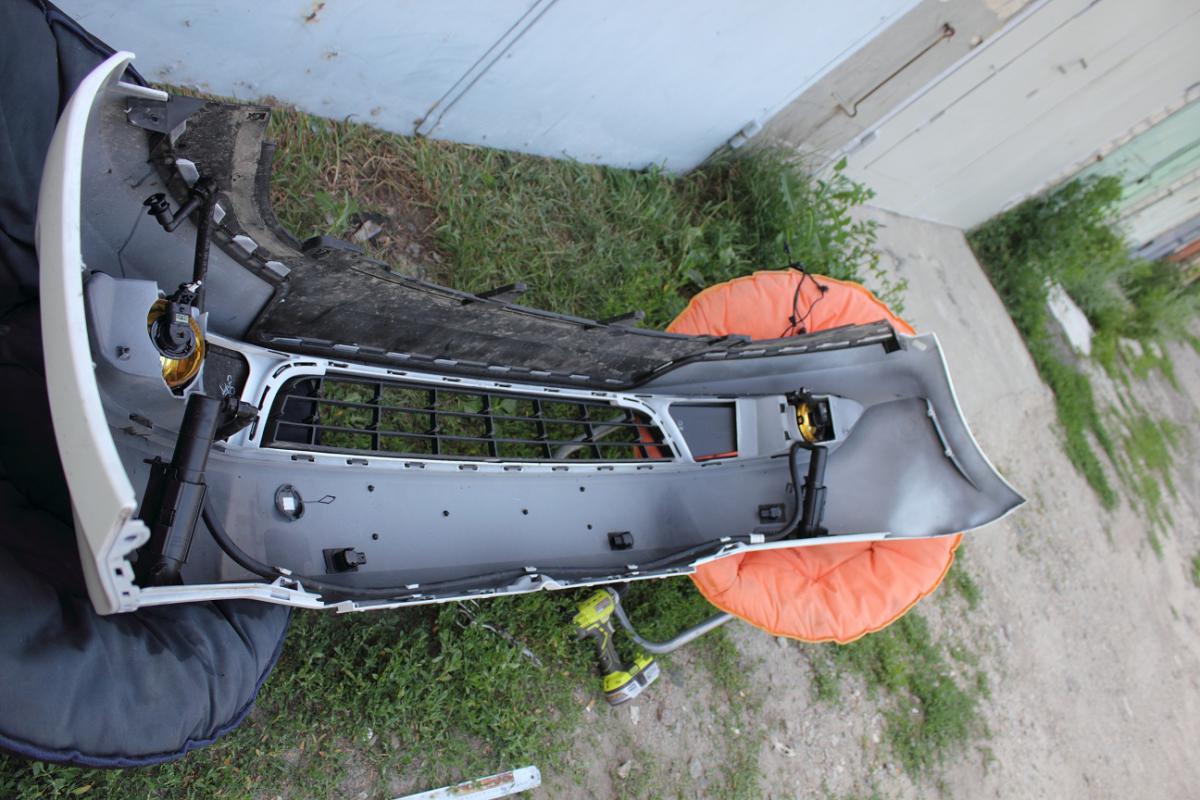

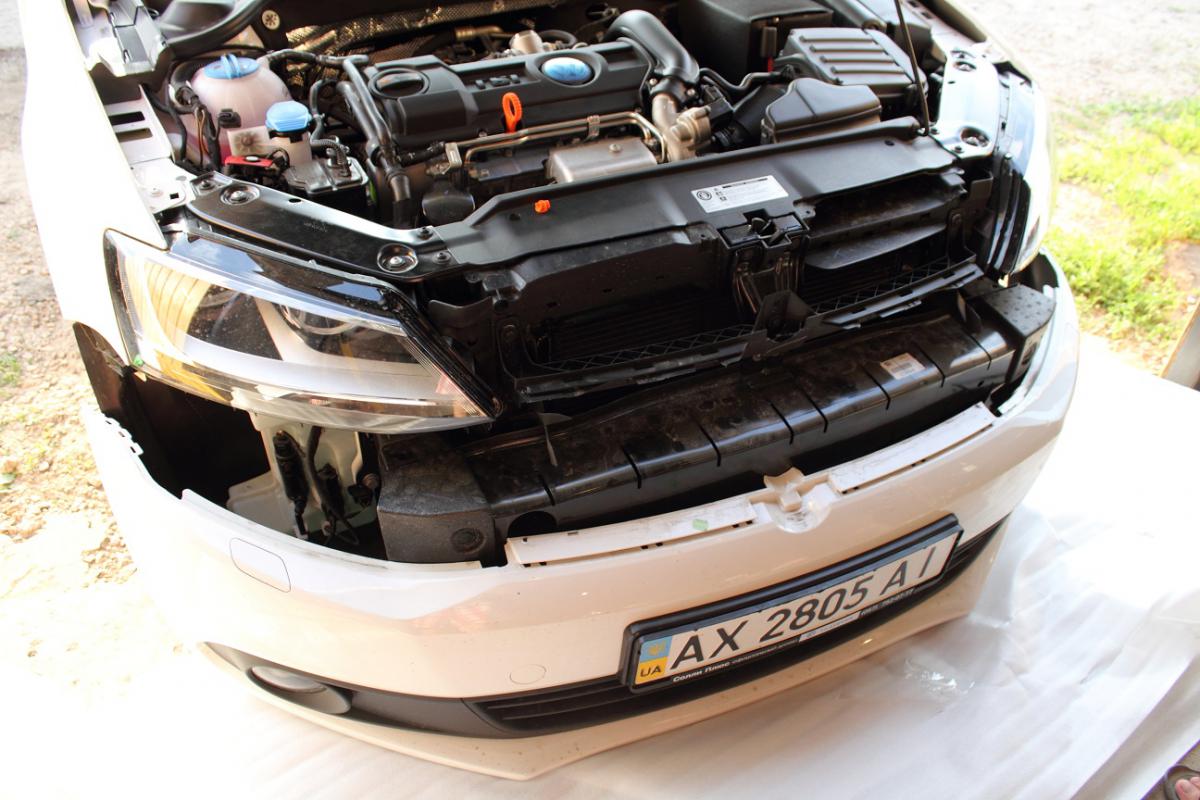

получилось примерно вот такое чудо:

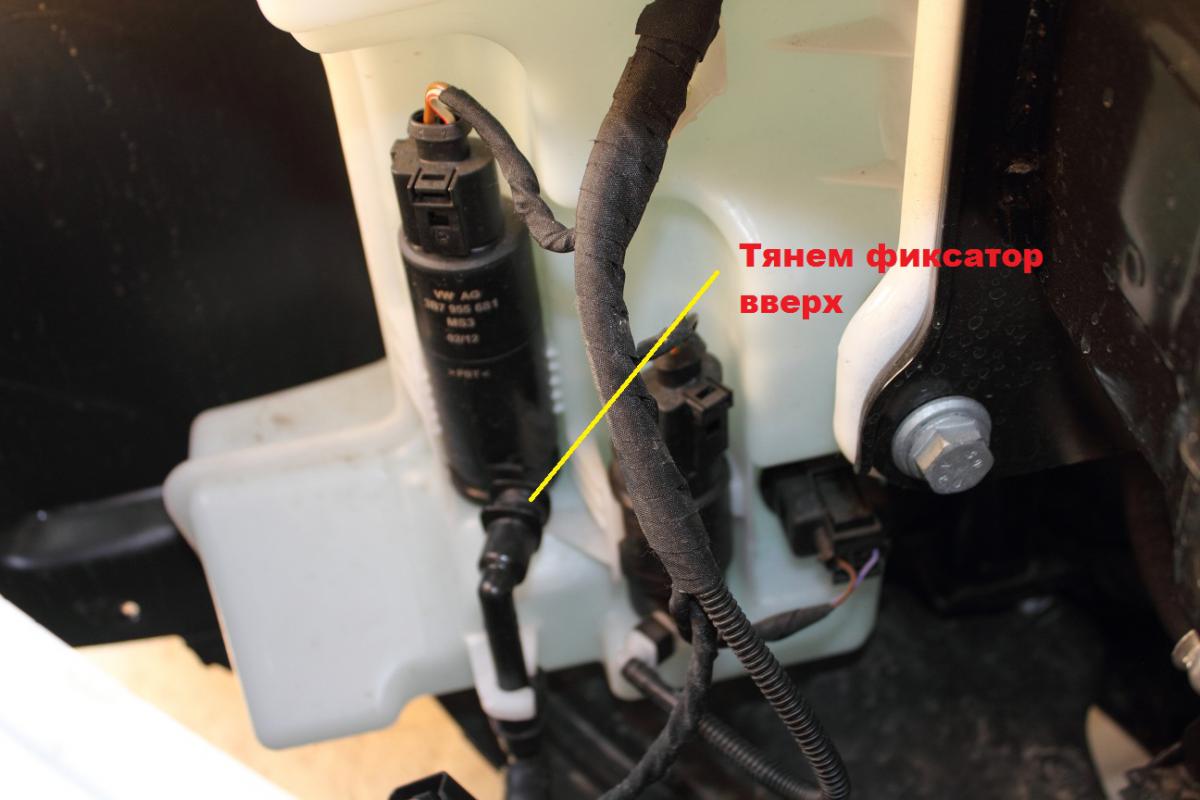

Снимаем фишки с противотуманок и отключаем омыватель фар:

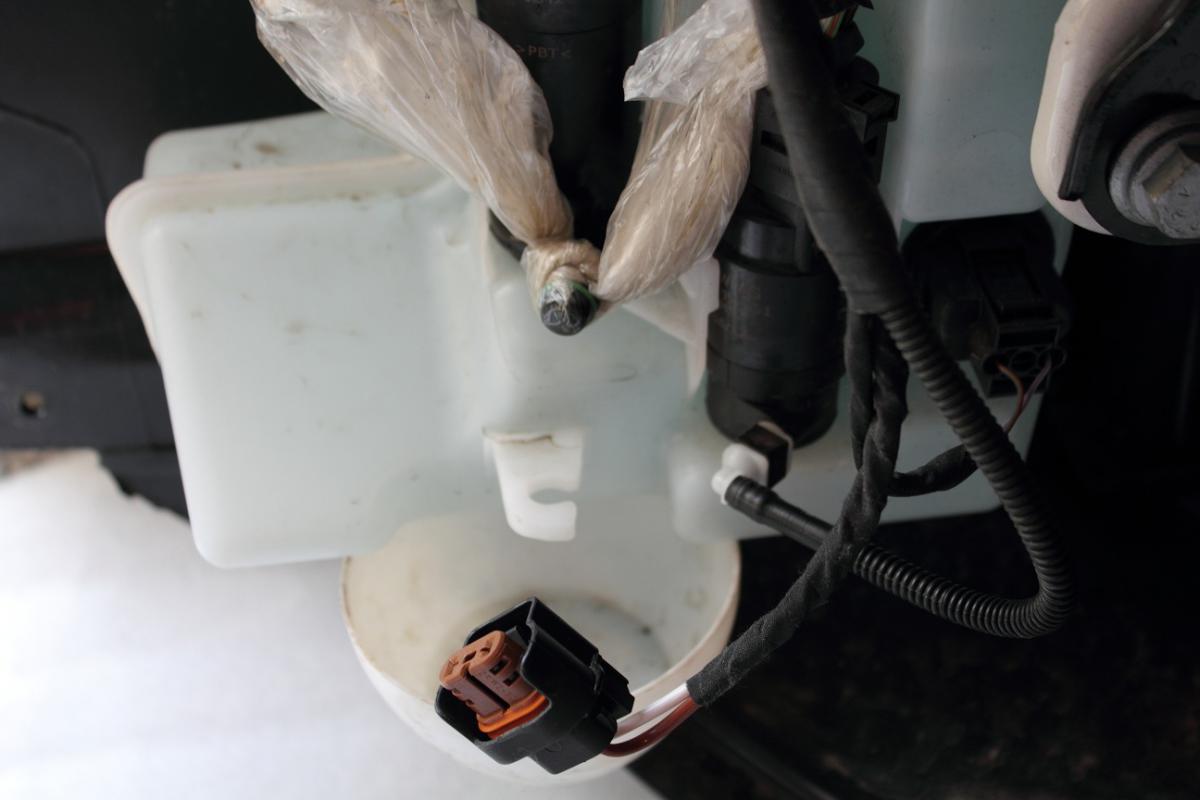

Мое пакетиковое ноу-хау как остановить течь бачка омывателя:



[Greck 794]

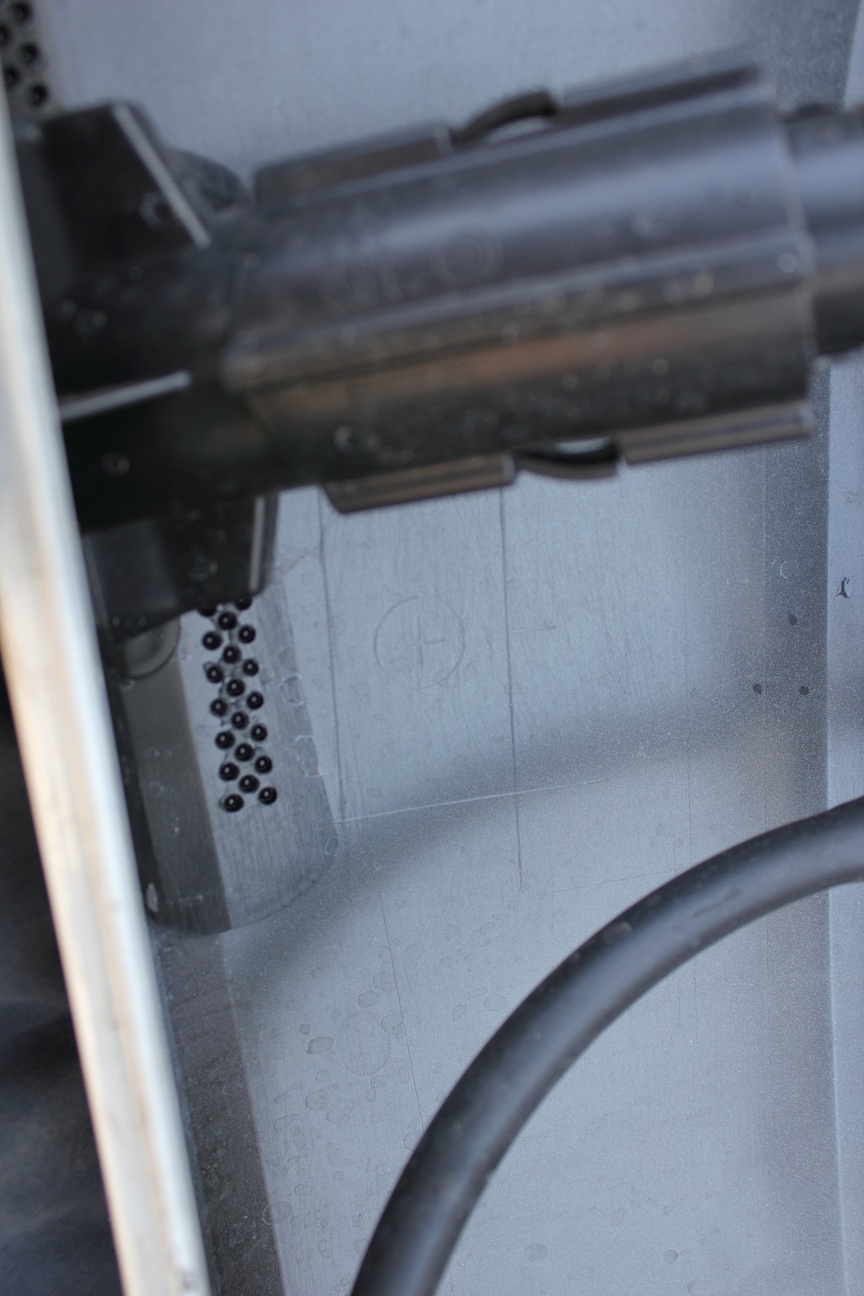

Счастье - Есть)! Разметка под датчики в переднем бампере:





55 секунд и датчики уже на местах(похоже что так как разметка есть мы еще и обмыть это дело успеем):





Центральные крепления датчиков немного больше по размеру и я их подрезал с одной стороны чтобы датчики стали ровно по центру разметки (иначе крепления датчиков рискуют упереться в железный брус за передним бампером...)

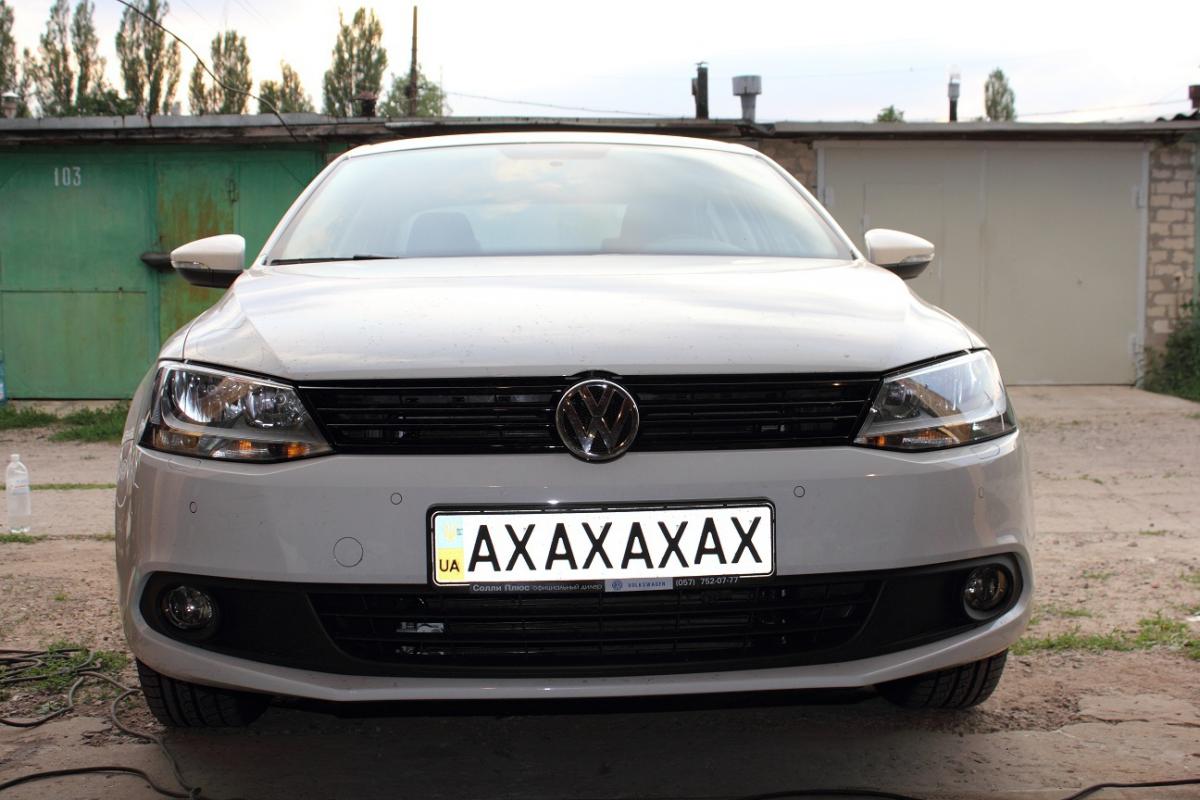

Вот и итог:
