Как подключить дополнительный динамик?

[Diamond318 0]

Может и есть, смотри Эльзу

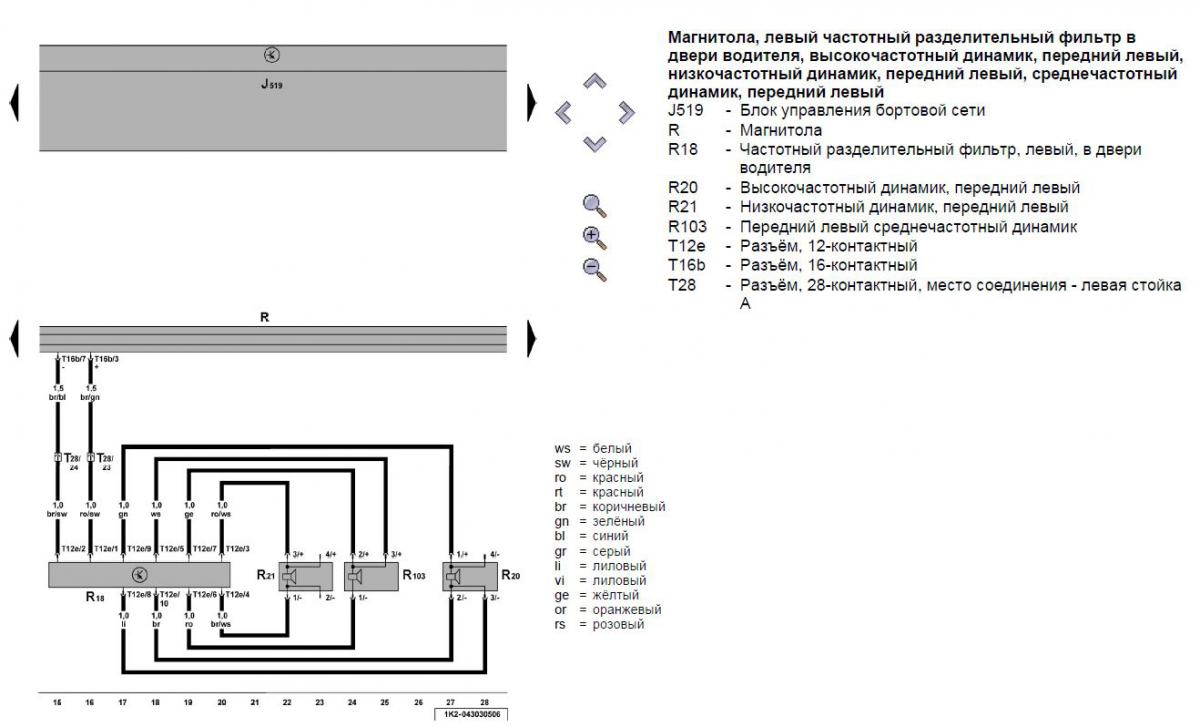

З.Ы. видимо как то так

Спасибо.

У меня нет Эльзы . А схема классная .

И еще один вопрос, а куда прикручивается кроссовер в двери(штатное место)?

[oleg3110_78 416]

Понятия не имею, джетты у меня нет уже



Отправлено с мобильного





[Diamond318 0]

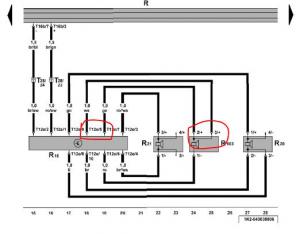

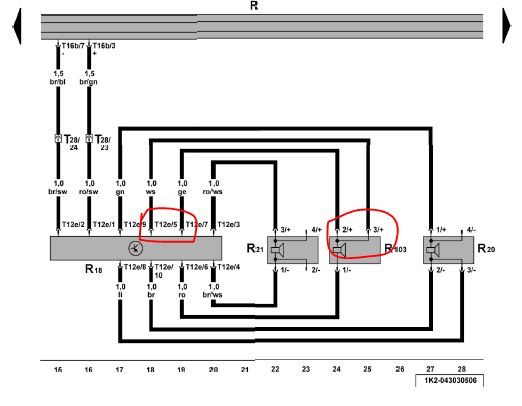

А кто может подсказать. Мне дали схему подключения кроссовера к динамикам, но мне не понятно, почему на СЧ-динамике сразу подключается два плюса. Причем на схеме указано что два провода от кроссовера соединяются вместе и подключаются на плюс к СЧ-динамику. Не понимаю зачем и как это работает.

Я впервые вижу такую схему подключения.

[Diamond318 0]

Установил себе в машину дополнительно 2 динамика СЧ 1K0035411 на 4ом, если смотреть в каталоге для Jetta предлагается другой номер запчасти 1K0035415А только этот динамик на 8ом и он не подойдет.



Для установки необходимо:

1. кроссовер 2 шт. номер 1K0035463D.

2. ответная часть к кроссоверу 2шт. 6Q0972726.

3. Cаморез с внутренним torx для крепления кроссовера 6 шт. N10619302. Продают по 20 шт.

4. динамик 2 шт. 1K0035411.

5. ответная часть для динамика с 3 пинами 2шт. 1T0972703

6. Гайка, вставная 8 шт. N90698801. Продают по 25 шт.

7. Cаморез с внутренним torx 8 шт. N90986802. Продают по 20 шт.

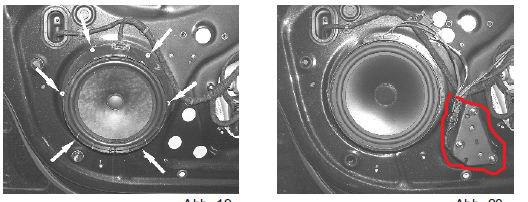

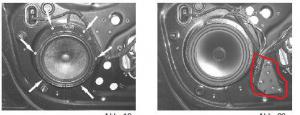

Для Golf V и Jetta V крепления для кроссовера находятся на передней двери рядом с НЧ динамиком.

Как сделать проводку для подключения СЧ динамика и кроссовера.



После установки СЧ динамиков и кроссовера в машине звук стал мягче. Теперь при настройки частот, каждый динамик можно настроить отдельно. Мне очень нравиться.

Изменено 5 февраля 2013 пользователем Diamond318
