Фотоотчет. Установка оригинальной системы громкой связи bluetooth Premium

[4epMaH 20]

2 года назад РНС поставил, своими руками мало что делал в машине. Но установка блютуза вроде поддалась мне. Правда не очень легко как того бы хотелось)) Спасибо Греку он меня оперативно консультировал и схема установки разработана им.

Как выгладит блок и общий принцип установки можно глянуть тут. Есть пару моментов по Jetta V

Разбираем нужные нам места.

Внизу этой торцевой заглушки есть маленькое отверстие. Просто тянем на себя и она легко снимается. Далее - вертикальная планка. Сдергиваем ее на себя.

отом я приступил к разбору боковой диагональной накладки с надписью Airbag.

Если отогнуть уплотнитель и саму наладку со стороны двери (на стыке крыши и накладки) с обратной стороны можно увидеть уголок заглушки. Т.к. если ее ковырять с лицевой стороны - однозначно ее сломаешь и она потеряет вид (будут видны места оперативного мешательства ) Я взял длинное тонкое шило и легонько толкнул ее с обратной стороны, немного опустив вниз шторку airbaga (на фото внизу белая такая).

Фото с уже снятой накладкой.

Вот как она выглядит и чем я ее вытолкнул.

Далее откручиваем торкс, который прячется за этой заглушкой и снимаем саму накладку.

Как тянуть и где болт нарисовано на схемке.

Далее я разобрал накладки порогов. Их просто тянешь вверх. там стоят металлические скобы - если вдруг они остались в кузове их надо собрать и одеть в порог. Сдернул только переднюю часть около ног пассажира.

И высвобождается боковина, которая у ног пассажира.

Идем далее. Самое сложное это провести микрофон. Для этого мы ОСЛАБЛЯЕМ правый винт крепления солнцезащитного козырька.

Скажу сразу - я его выкрутил полностью и козырек у меня выпал сразу практически. Но допустил большую ошибку - т.к. вставить его обратно это было просто испытание. Поэтому мы его ослабляем. А левый винт - мне не удалось раскрыть заглушку, поэтому я его не трогал))))

Идем к плафону.

Как снимается плафон - смотрит здесь

Использовал для разбора банковскую карточку. Или есть еще такие как магнитные пропуска, она поплотнее и очень удобная.

Все делаем как в фотоотчете, только надо будет еще снять эту дурацкую полочку (у некоторых очечник). Под ним еще 2 винта их выкручиваем и 2 черных торкса

.

Вставляем в штатное место микрофон, предварительно его отстегнув от всей косы проводов.

Далее.

Сначала я сделал все наоборот и пришлось переделывать. Поэтому последовательность такова.

Блок блютуза ложите под сиденье, и ведем как-бы снизу вверх.

Под сиденьем есть такая вырезанное отверстие, которое в него засовываем зеленую фишку со всеми проводами и доводим до порога, далее микрофон поднимаем к диагональной стойке и тянем к потолку. Все проводил прямо под ковролином, не засовывал под утеплитель. Оно торчать нигде не будет, бояться не стоит.

Мне помогал товарищ, оба мы худые - он просунул руку в плафон, я ему подал конец фишки провода от микрофона и мы его дотянули до плафона, соединили с микрофоном, разъем заклеили матерчатой изолентой, чтоб не гремел и поместили фишку в круг, по центру плафона, она там отлично лежит.

Все. Крышу и плафон можно собирать обратно.

Далее - снимаем РНС.

Сто двадцать тыщ раз процедура описана.

Когда снимите магнитофон и посмотрите в торец торпеды увидите прямой ход для проводов кан шины и зеленой фишки. Протягивал проволку.

Фишку зеленую в штатное место как на фото. Массу к массе (коричневый провод), питание (красный). CAN шина там и че то еще (2 тонких провода по цвету совпадают. Просто врезаемся в них. У меня штатный разъем был среза диллером давно, поэтому я его наращивал 2 года назад при установке РНС. Изолируем.

Получается вот такой видон.

Далее собираем все в обратном порядке.

Фото результата позднее.





[4epMaH 20]

Если че неправильно написал - прошу поправить





Отправлено из моего iPhone используя Tapatalk

[gremmtb 2]

вопрос к знатокам! имею джетту 2009 с красной приборкой без компа но с рнс510. хочу поставить блок блютуз 3C8035730D.



будет ли он работать?

[Vaysa 421]

 C рнс510. хочу поставить блок блютуз 3C8035730D.



будет ли он работать?

Будет.

[gremmtb 2]

Будет.

Спасибо.

[Fake Vinyl 0]

Какой блок подойдет для красной приборки, RCD 510, iphone 5s?

[Potap 3]

ДД всем.

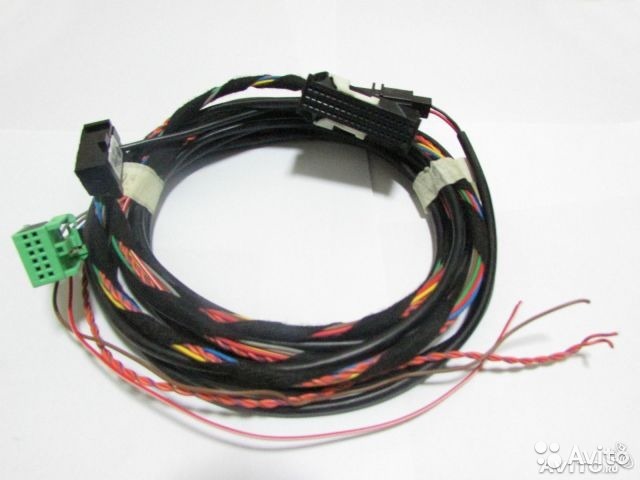

 Есть вот такая проводка. В ней четыре отдельных провода.

??? Для чего они???

Изменено 27 апреля 2018 пользователем Potap

[teymur88 351]

ДД всем.

 Есть вот такая проводка. В ней четыре отдельных провода.

??? Для чего они???

2 провода это кан шина, а другие 2 плюс и минус

[Potap 3]

Т.е. врезку придется все таки делать, как ТС описывал?  Или пины переобжать?  А какие там пины? Такие же как на аудио?

Изменено 27 апреля 2018 пользователем Potap

[Potap 3]

Будет.



с красной приборкой без компа но с рнс510. ...... блок блютуз 3C8035730D.будет ли он работать?

а по данным рос тех, данный блок имеет протокол ВАР, что напрямую отсылает только к белым приборкам
