реле топливного насоса

[эдян 1]

подскажите пожалуйста где находится реле топливного насоса (BSE) а то все мануалы перерыл, ничего!

[def22 54]

Попробуй поискать здесь.

Расположение реле и предохранителей в коммутационном блоке (исполнение Low), с мая 2005 года

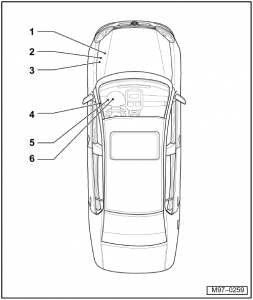

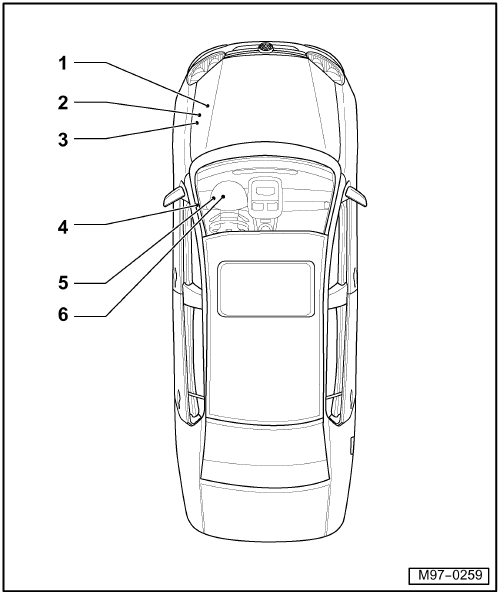

Схема мест установки предохранителей и реле

1 - Предохранители (SA) в блоке предохранителей в коммутационном блоке Low, в моторном отсеке слева

2 - Предохранители (SB) в блоке предохранителей в коммутационном блоке Low, в моторном отсеке слева

3 - Расположение реле в коммутационном блоке (исполнение Low), в моторном отсеке слева

4 - Предохранители (SC) в блоке предохранителей слева в передней панели

5 - Схема расположения реле в блоке реле на блоке управления бортовой сети, слева под передней панелью

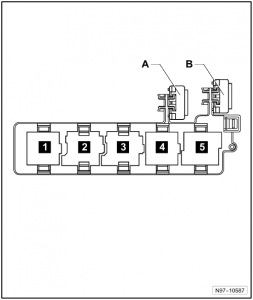

Расположение реле, автомата защиты, в блоке под передней панелью слева

1 - J641- реле звукового сигнала противоугонной сигнализации (53)

2 - не используется

3 - J682 - реле электропитания клеммы 50 (433)

4 - не используется

5 - J17 - реле топливного насоса (449)

5 - J643 - реле подачи топлива по напорной магистрали (499)

A - S44-термопредохранитель 1 регулировки положения сиденья водителя

B - не используется

[Евгений78 2]

А можно у кого-нибудь попросить ссылку или фото самого реле бензонасоса на Джетте6?

[MAD_MAX 151]

@Евгений78,а шо ты в нем хочешь рассмотреть?

[Shaman8774 0]

помогите кто чем может а то уже голову сломал!!! после замены топливного насоса на VW Jetta 1.6 BSE  выгорает предохранитель топливногонасоса  машина работает минут 5-10 и все приехали!! может кто сталкивался с такой проблемой?? замечу сразу фильтр поменян тоже!

[MAD_MAX 151]

фильтр не причом. прочитай ошибки .найди клубня в своем городе который уделит тебе  час времени,  и поставьте его насос к тебе... надеюсь мысль ясна. а шо со старым насосом?

Изменено 23 мая 2014 пользователем MAD_MAX

[Shaman8774 0]

сдох после 200 тысяч.

в том то и соль  что в городе у меня одна такая машина

[MAD_MAX 151]

в том то и соль что в городе у меня одна такая машина

если логически. То вся соль в насосе, хоть он и новій. На старом ведь ничего не горело, а после щамені понеслось. Ищи гольф 5, проси водилу, обьясняй ситуацию. Не покупать же новій ( пока шо не покупать)





Отправлено из моего TA-57



[Shaman8774 0]

короче после многих проверок выяснилось что на новом насосе межвитковое(надеюсь понимаете че такое) новую станцию заказывать небыло желание поэтому был приобретен насос фирмы бош от ВАЗ-2110 и установлен всю хворь как рукой сняло!!!!! если интересует фотоотчет то выложу позже

[MAD_MAX 151]

Поздравляю ))) и номерочек от БОШ в студию пожалуйста.





Отправлено из моего TA-57

Изменено 28 мая 2014 пользователем MAD_MAX
