Противотуманные фары

[l057 21]

Ради чего - противотуманок??? - ЗАЧЕМ? чтоб при повороте руля загоралась противотуманка?? - Зачем?

Да не горячитесь Уважаемый.У меня машина комплектации тренд с пакетом техник функция подветки реализована .Но тема про установку фар в тренд без этого пакета.

[olegrus2010 16]

вот я лично менять какие либо блоки не собираюсь, воткну туманки, переключатель, все через реле, а про почитайте эльзу, ну нет у меня ее, не могу поставить ее себе на комп, но эт другая тема. а про блок... раз люди говорят что в тренде реализованна функция адаптивного освещения, вот и пытаюсь выяснить возможно ли все этосделать самому и малой кровью

[ВладимирПП 4]

Да не горячитесь Уважаемый.У меня машина комплектации тренд с пакетом техник функция подветки реализована .Но тема про установку фар в тренд без этого пакета.

Тогда вопрос моглиб Вы посмотреть сколько разъемов у Вас на блоке 519 (3( черный, белый, коричневый) или 2 (черный, черный)?) (блок под рулем за пластиковой защитой) вот тогда было бы боле менее понятно возможно или нет!



"Надо добить этот вопрос!!"

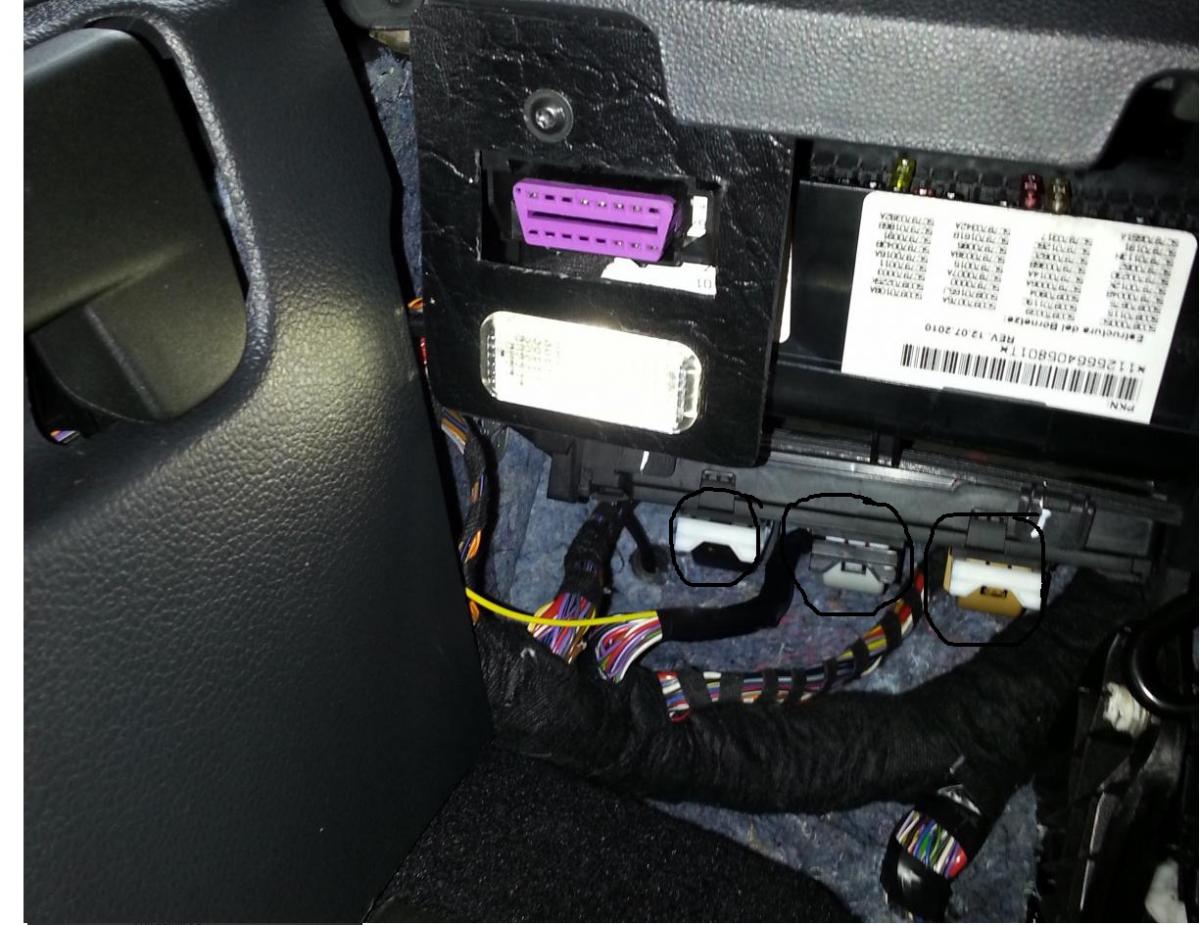

фото блока с 3 контактами у парня взял который подсветку ног ставил (пусть простит)

Изменено 1 февраля 2013 пользователем ВладимирПП

[Mithun 15]

У меня 84-й блок с 3-мя колодками (комплектация тренд, без допов), как точно проверить поддержку ПТФ?

Изменено 1 февраля 2013 пользователем Mithun

[T1m0n 21]

Тоже интересно у тренда с 1 пакетом комфорт поддерживает блок или менять всё таки БК???

[ВладимирПП 4]

У меня 84-й блок с 3-мя колодками (комплектация тренд, без допов), как точно проверить поддержку ПТФ?

что за 84 блок?

[ВладимирПП 4]

из ЭЛЬЗЫ:



Блок управления бортовой сети -J519-

только для а/м с кодом комплектации AW0 - два 73 контактных штекера

только для а/м с кодом комплектации AW1 - три 52 контактных штекера

В схеме подключения ЕЛЬЗЫ

где 52 контактный штекер - подключение отдельно каждой противотуманки непосредственно к блоку 519

где 73 контактный штекер - паралельное соединение двух противотуманок через переключатель на  предохранитель. могу конечно сделать скрины из эльзы!



кстати на блоке с 73 контактами при установке 2 клаксона его нужно просто паралелить с 1 клаксоном,

а на блоке с 52 контактами подключение 2-х клаксонов реализованно через реле.

Изменено 1 февраля 2013 пользователем ВладимирПП

[Mithun 15]

что за 84 блок?

последние две цифры в каталожном номере блока, я так понимаю, на форуме по ним и принято классифицировать блок (могу ошибаться)

Изменено 1 февраля 2013 пользователем Mithun

[T1m0n 21]



из ЭЛЬЗЫ:



Блок управления бортовой сети -J519-

только для а/м с кодом комплектации AW0 - два 73 контактных штекера

только для а/м с кодом комплектации AW1 - три 52 контактных штекера

В схеме подключения ЕЛЬЗЫ

где 52 контактный штекер - подключение отдельно каждой противотуманки непосредственно к блоку 519

где 73 контактный штекер - паралельное соединение двух противотуманок через переключатель на  предохранитель. могу конечно сделать скрины из эльзы!



кстати на блоке с 73 контактами при установке 2 клаксона его нужно просто паралелить с 1 клаксоном,

а на блоке с 52 контактами подключение 2-х клаксонов реализованно через реле.





Сделайте пожалуйста скрины. У меня: AW1 Версия (high)

[ВладимирПП 4]





Сделайте пожалуйста скрины. У меня: AW1 Версия (high)



Вечером сделаю, а как комплектацию пробил, win  бил?, у тебя тренд, я правильно понял?
