Установка подогрева заднего сидения

[???? 30]

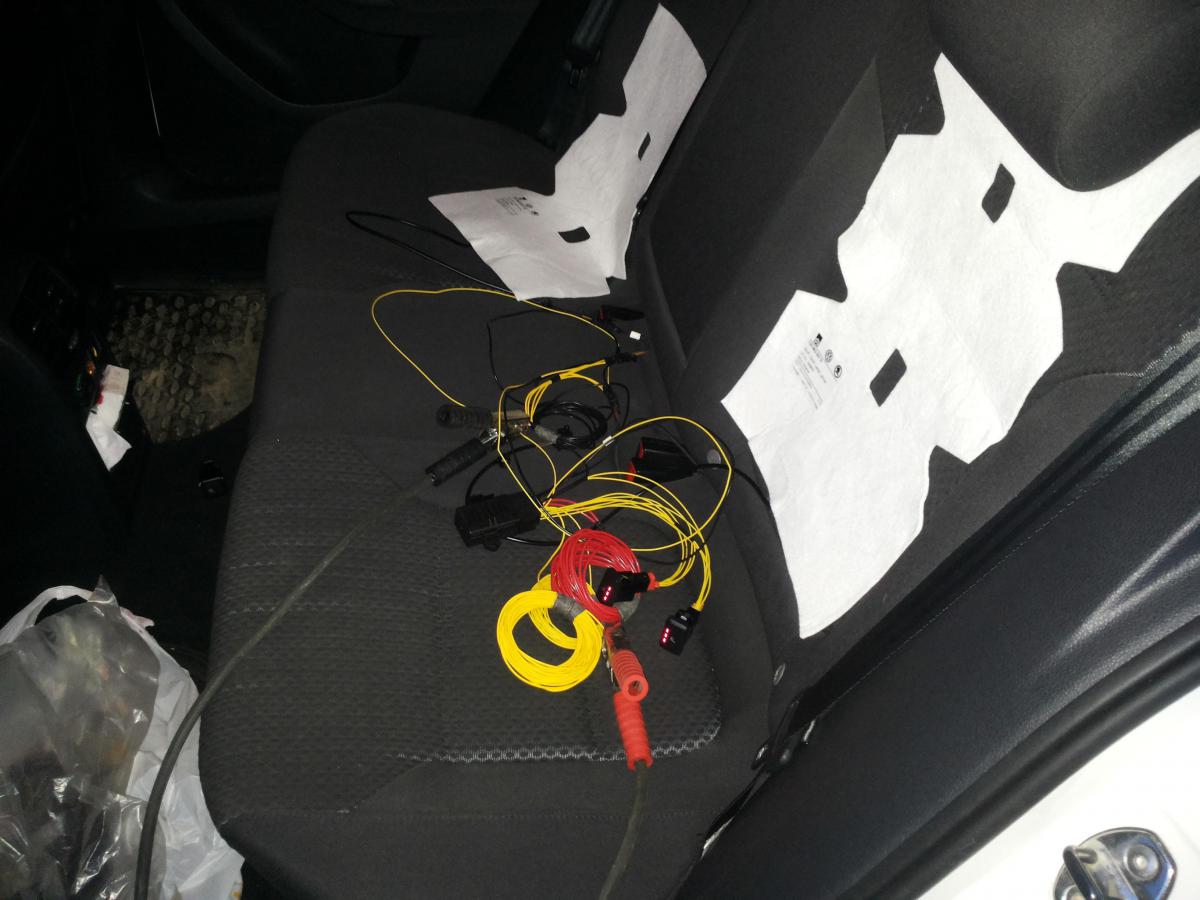

Задний подогрев сидений РАБОТАЕТ!!!
Сегодня проверена работоспособность заднего подогрева в автомобиле.

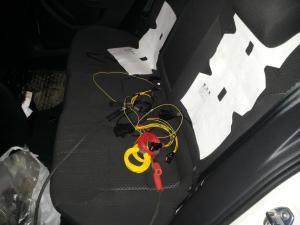

Осталось проложить жгут проводов и установить кнопки согласно задуманного плана.
(прокладка жгута пока откладывается т.к. паралельно будет установлено RDKS и подсветка крутилок на воздуховодах) подогревы в спинки поставил.

Есть много отчетов об установке подогревов. Мой сильно заморочен.
Стоимость моего проекта даже считать не хочу (чтобы не расстраиваться).
1 Блок управления подогревом задних сидений от Туарега кат. номер 3AA959772
2 разъем в блок управления подогревом 6Q0937713
3 Кнопки включения заднего подогрева правая 7P6963106A и левая 7P6963105A
4 накладка P6863092A1QB (та часть куда эти кнопки устанавливаются в туареге. из нее в дальнейшем будет вырезано посадочное место кнопок и установлено в накладку консоли)

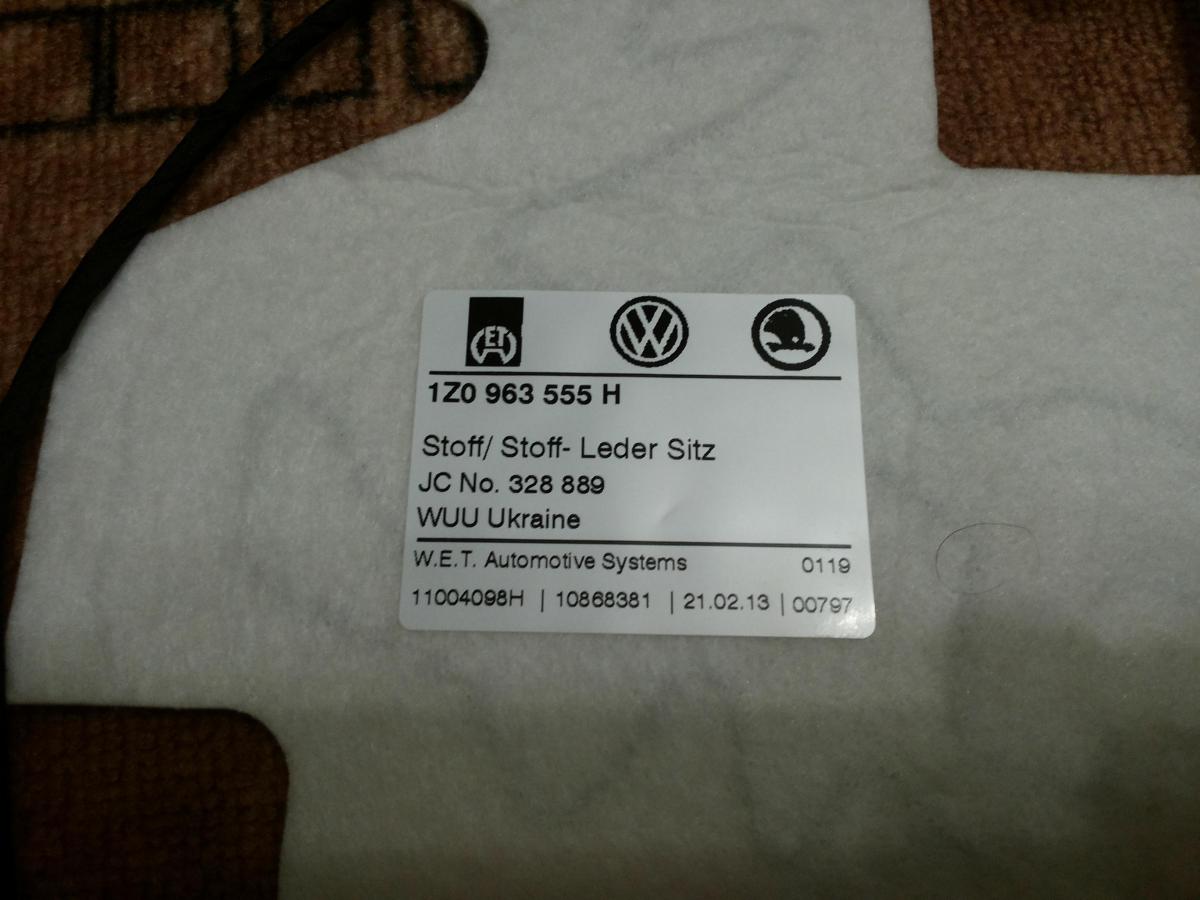

5 сами подогревы в сидения от шкоды
6 разъемы для кнопок 4D0971636D Разъем немного не подошел пришлось отрезать лишнее
и разная мелочевка (провода, пины)

Подключение
подключение блока управления.pdf

На форуме пассат клуба наткнулся на тему об оригинальном подогреве http://www.passat-club.ru/forum/threads/35091-
И снова я решил не отставать.

По мере реализации проекта буду добавлять фото.

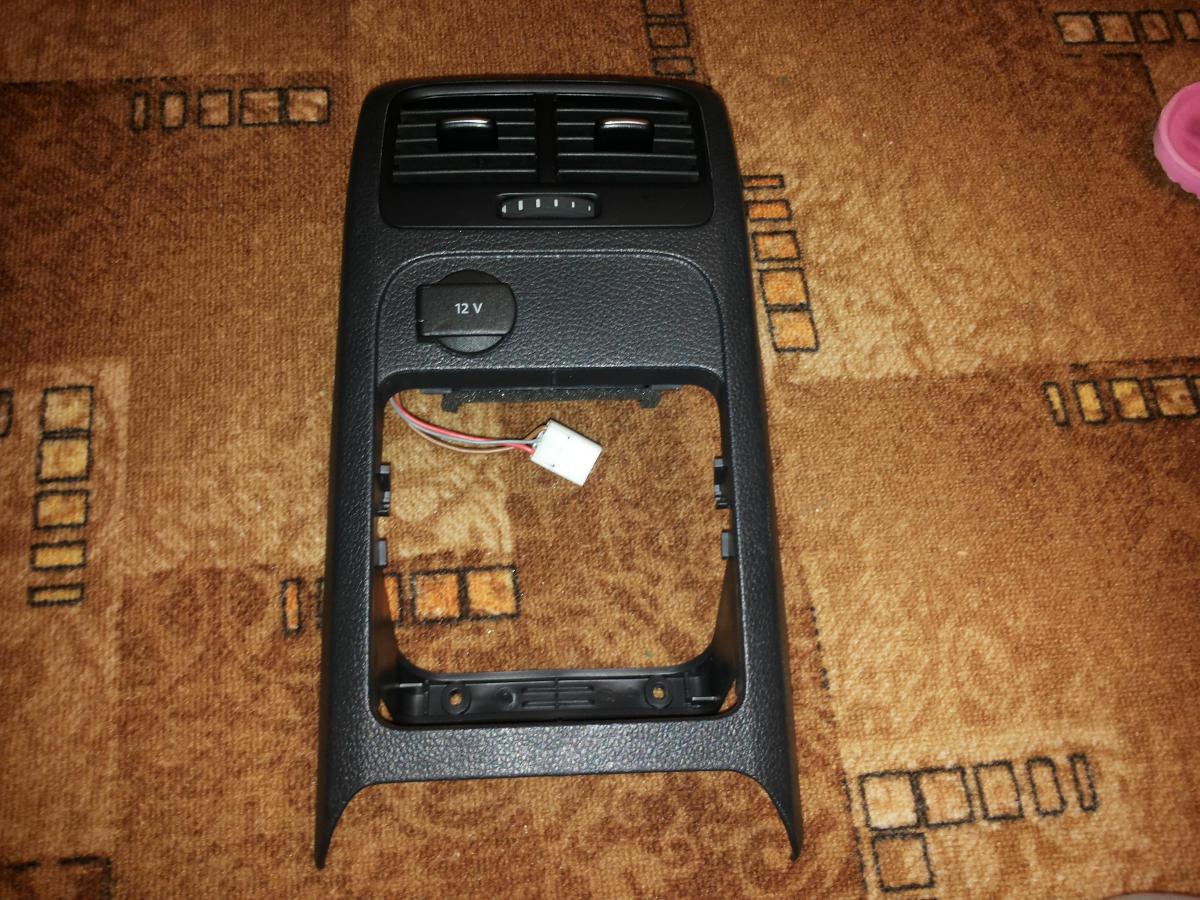

Накладка подлокотника куда будем ставить кнопки


Хочу поставить кнопки примерно так (побокам кнопки в центре розетка)

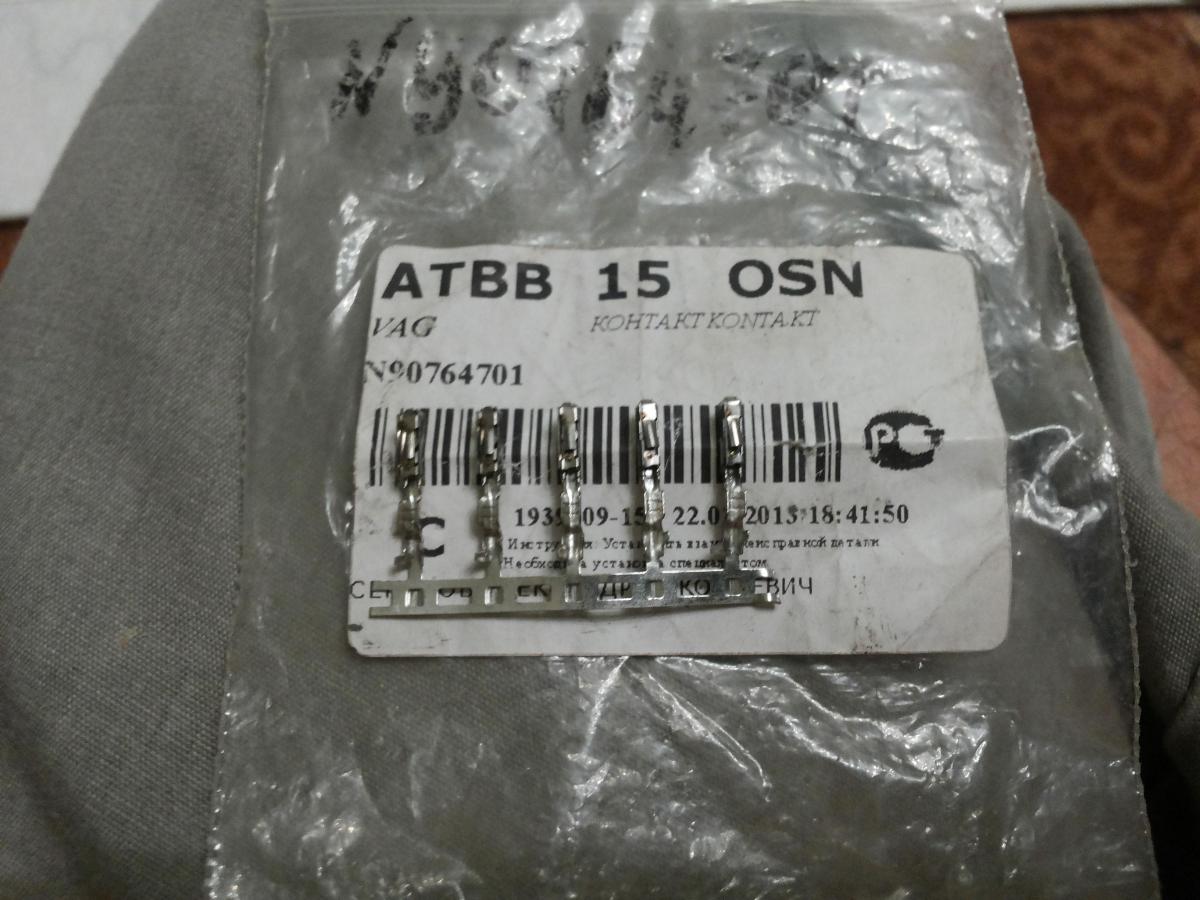

Пины для разъема кнопки

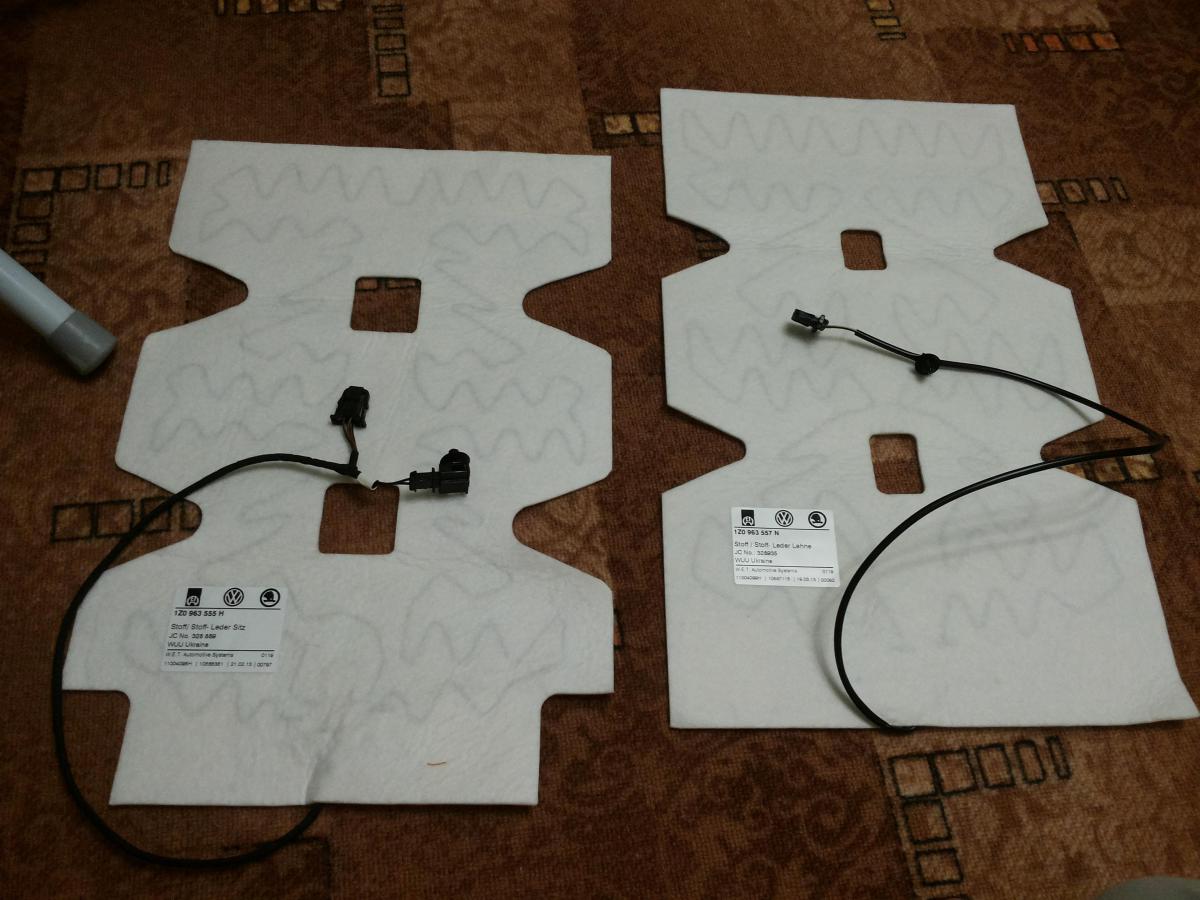

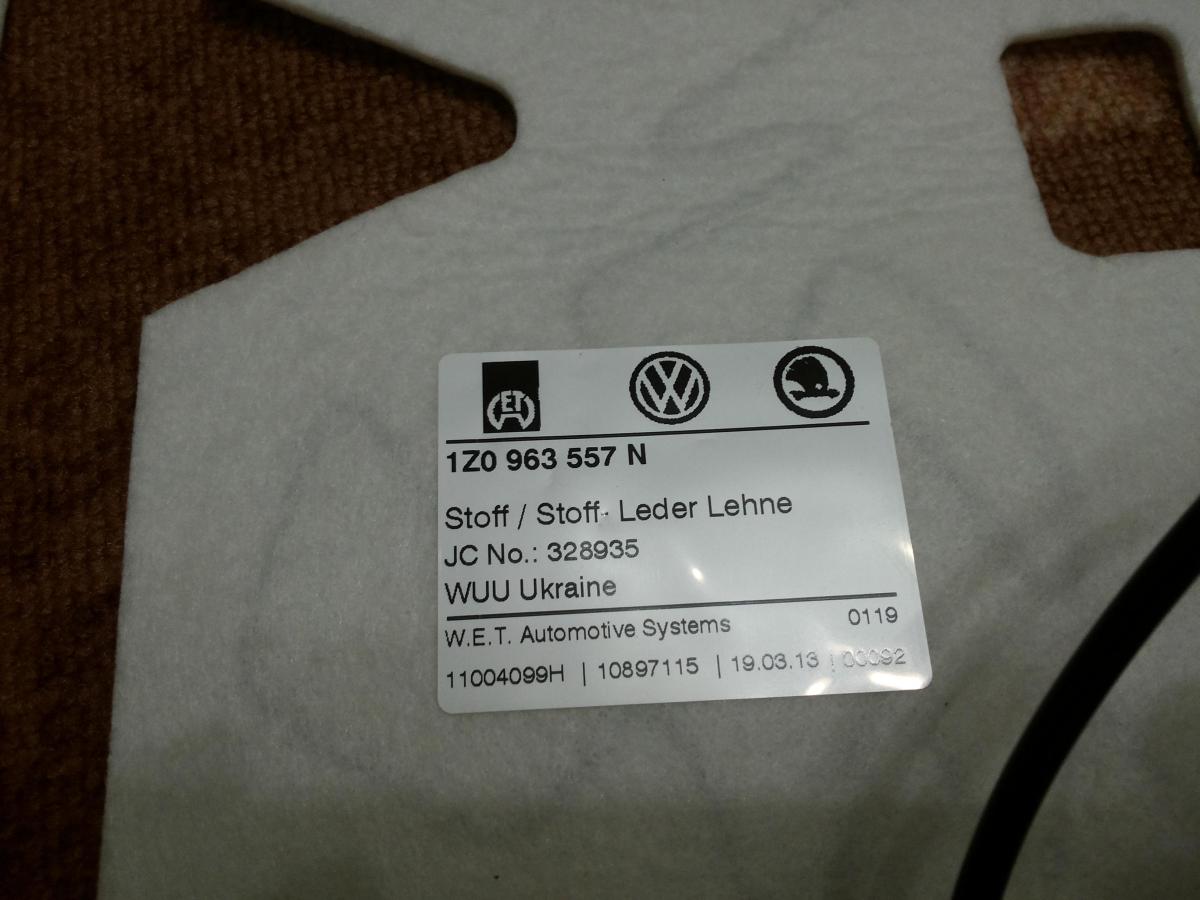

Подогревы спинки и сидения надо по 2 штуки

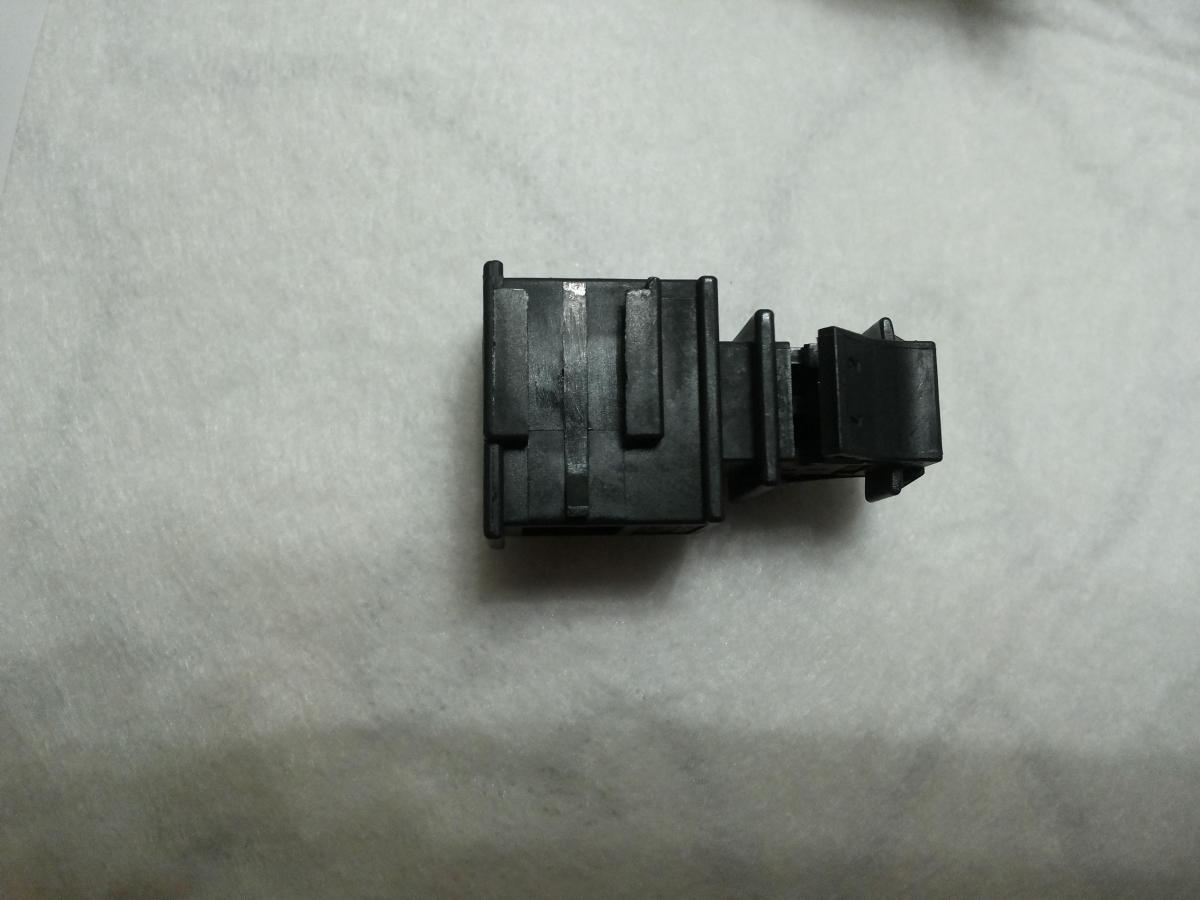

Корпус разъема для подключения подогревов

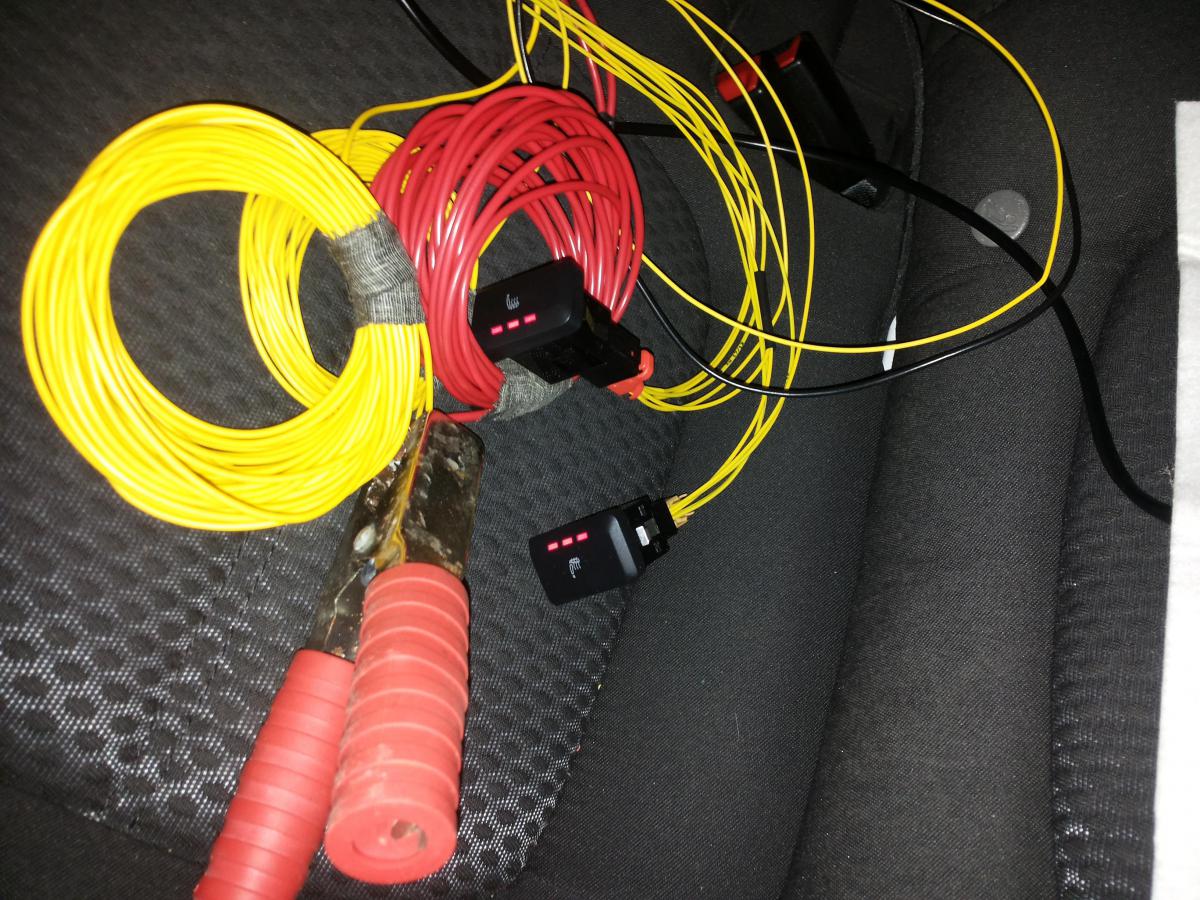

Дозаказал провода, изоленту и пины.

и Установил подогрев в подушку заднего сидения

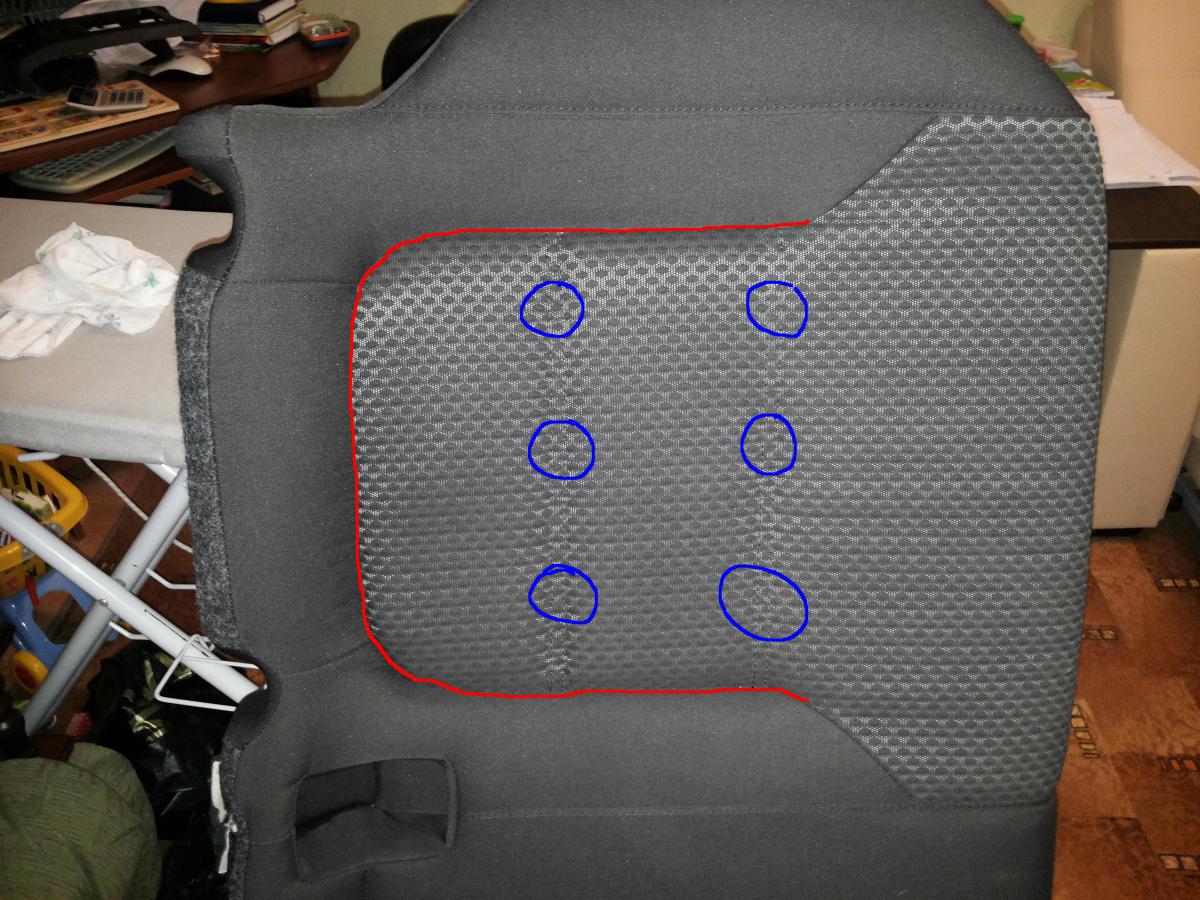

По красной линии идет спица которая прикреплена кольцами (особого труда снятие и установка колец не потребовала)
В синих кругах имеем пластиковые пистоны поторые держат натяжители

Сначала снимаем сидение несем туда где тепло.

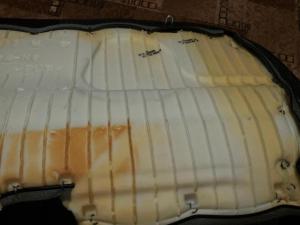

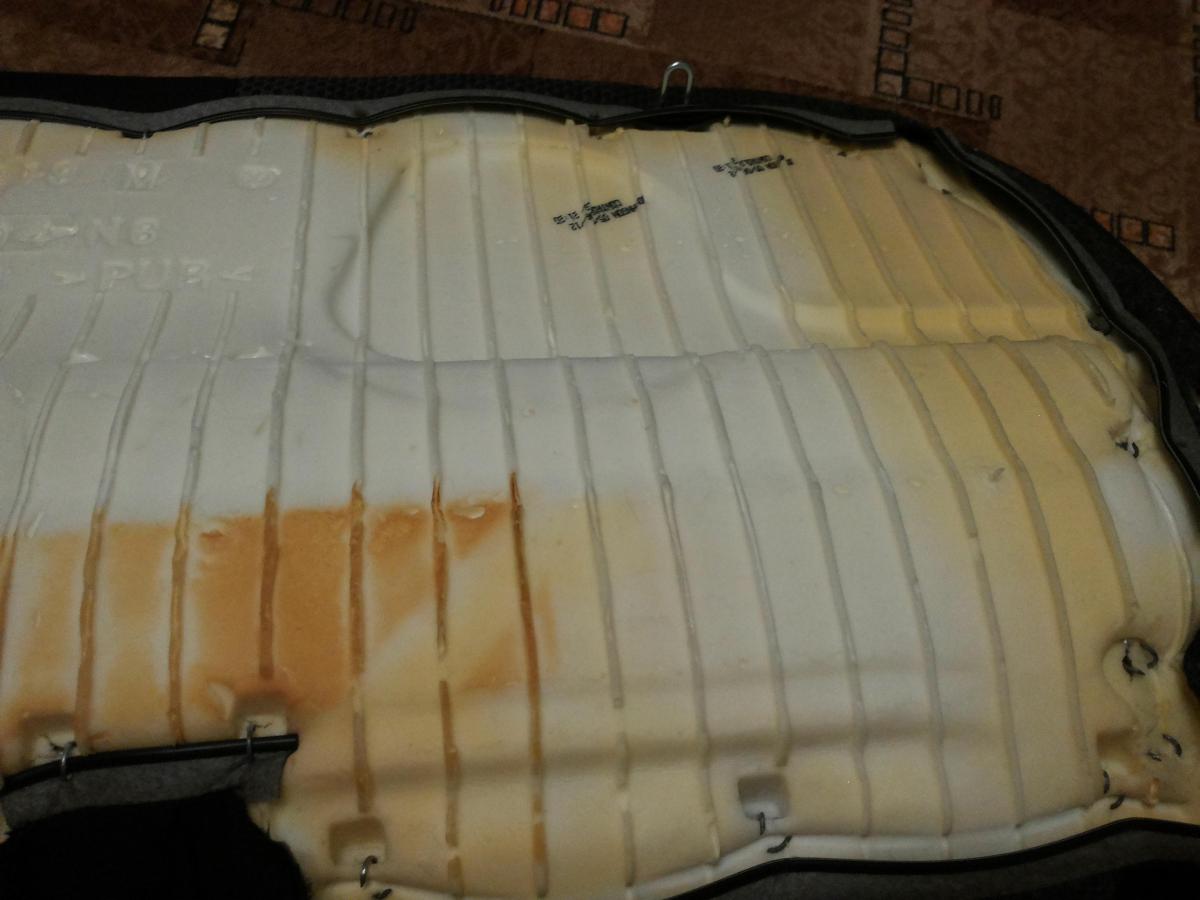

Переворачиваем и разгибаем мерталлические кольца до отверстий ремней безопасности

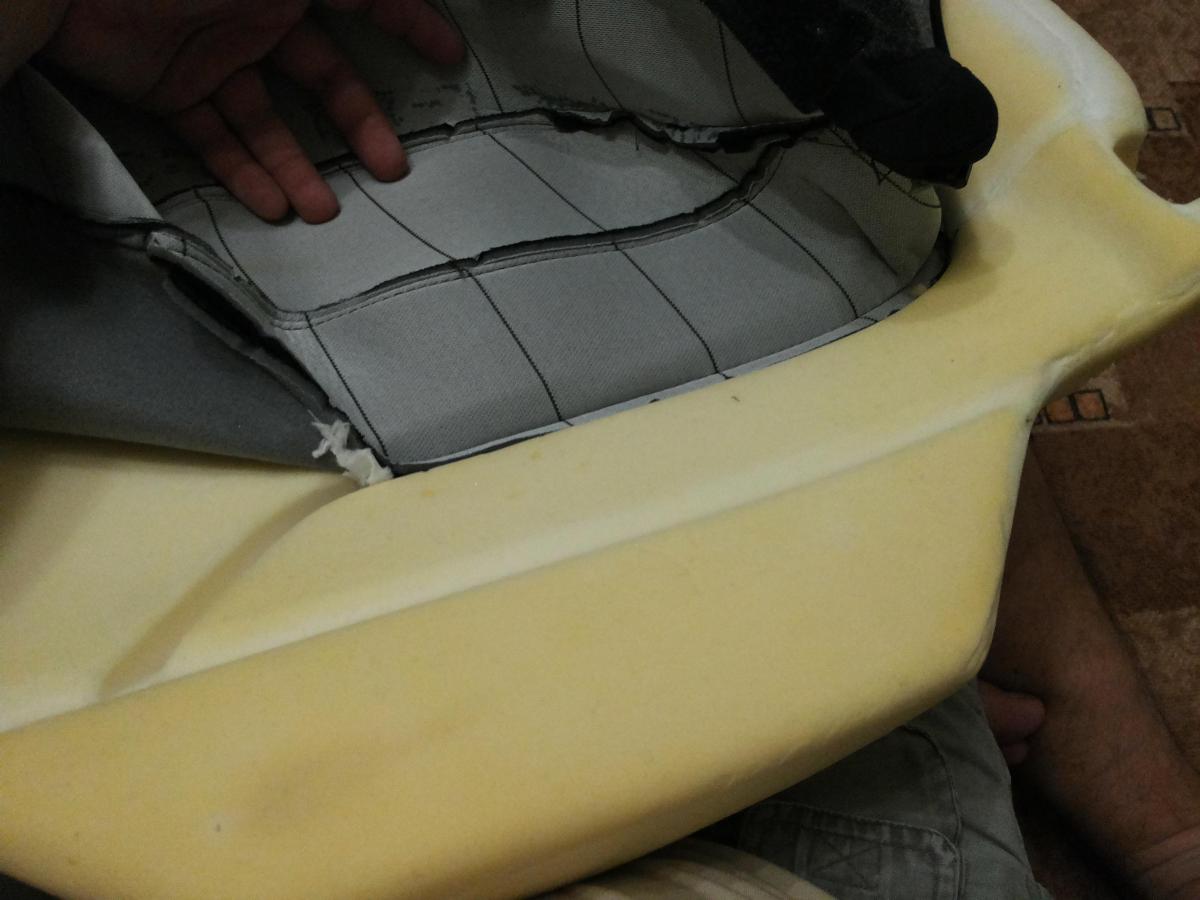

Далее стягиваем на верх чехол и отсоединяем кольца от спици обозначенной красным на первом фото

Я отсоеденил наружную и заднюю часть

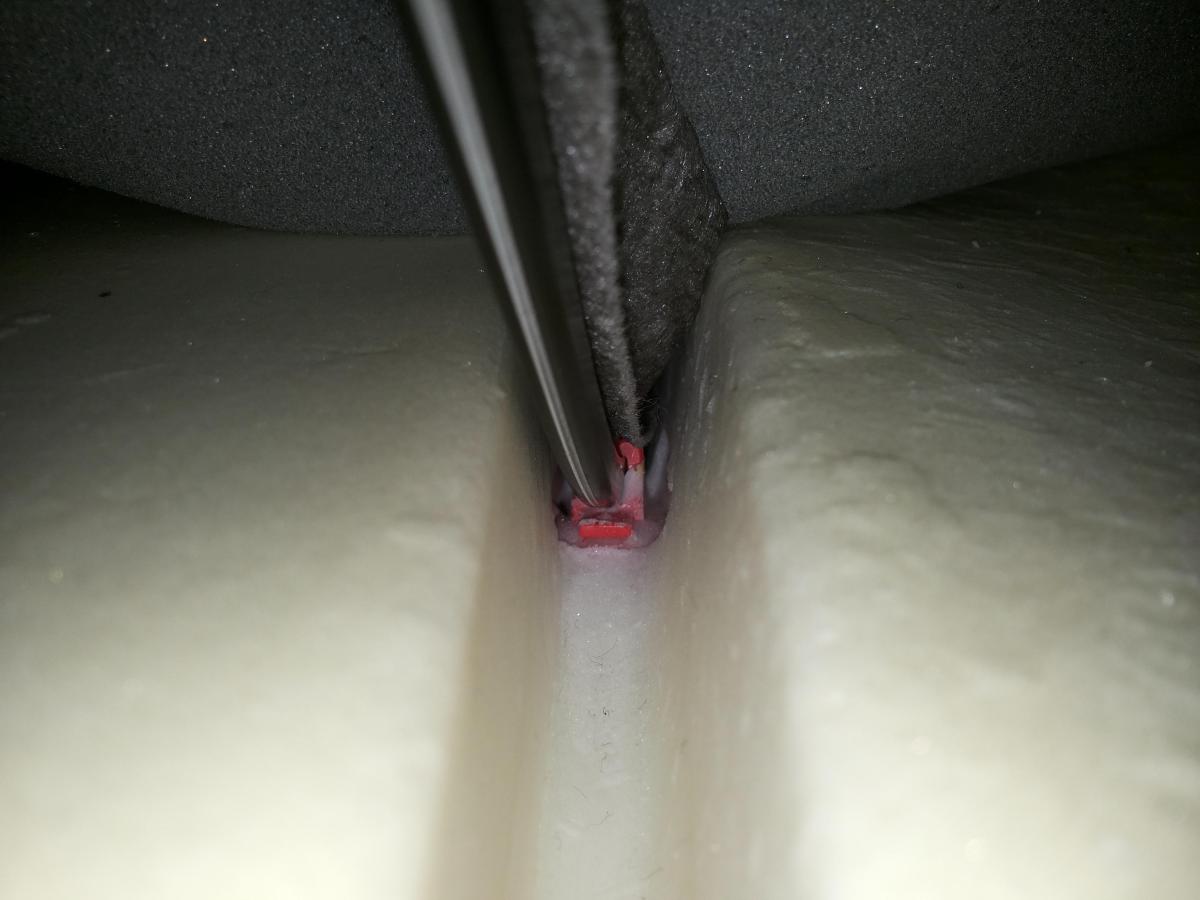

внутренние натяжители держаться на пластиковых зажимах их надо разжать, а при обратной сборке они легко защелкиваются

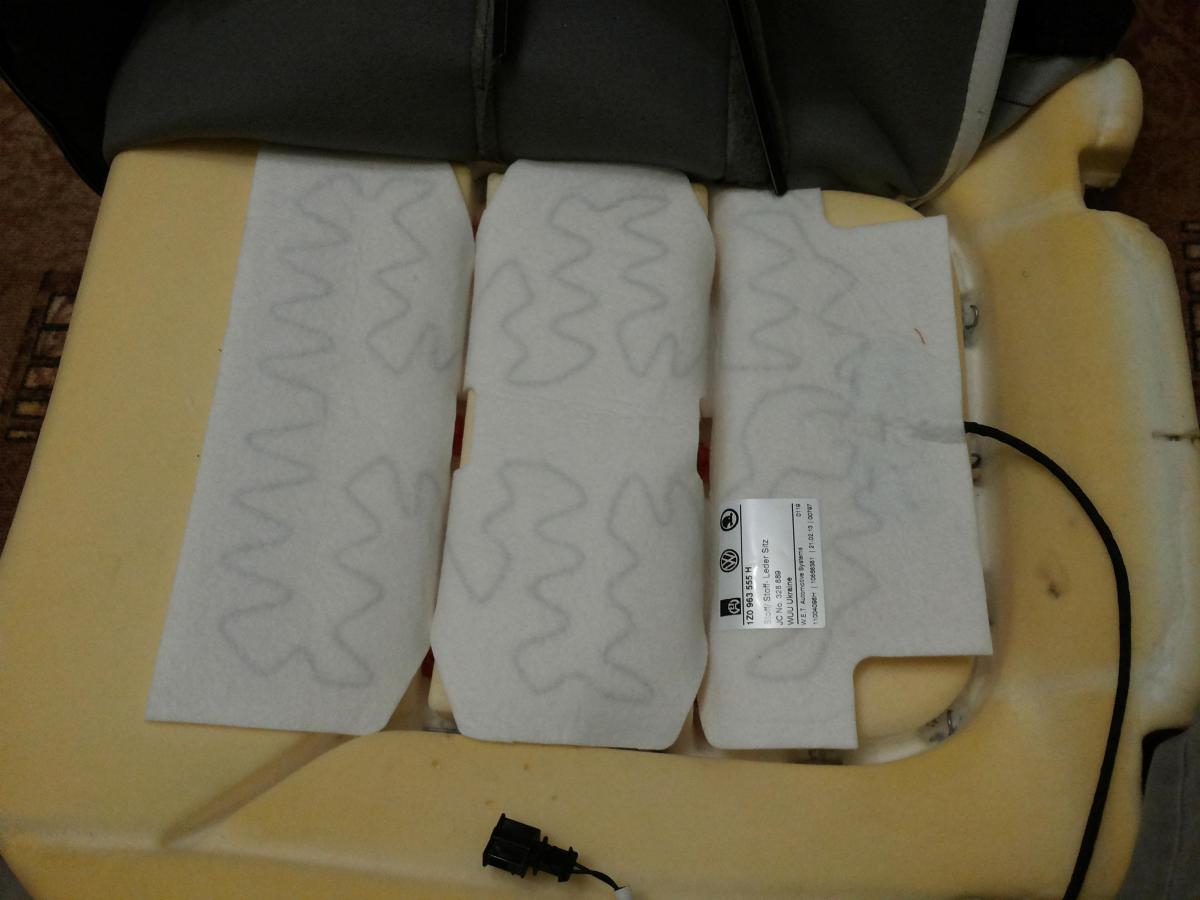

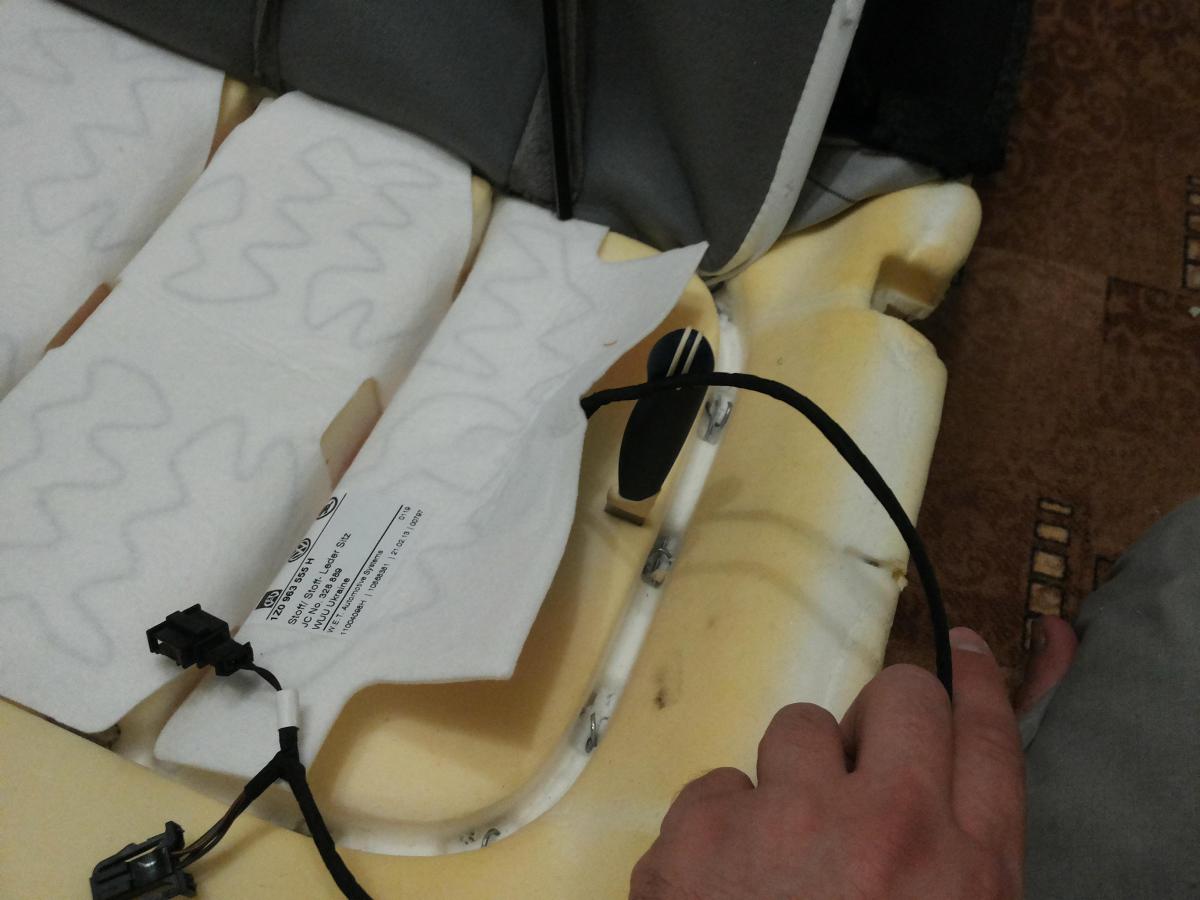

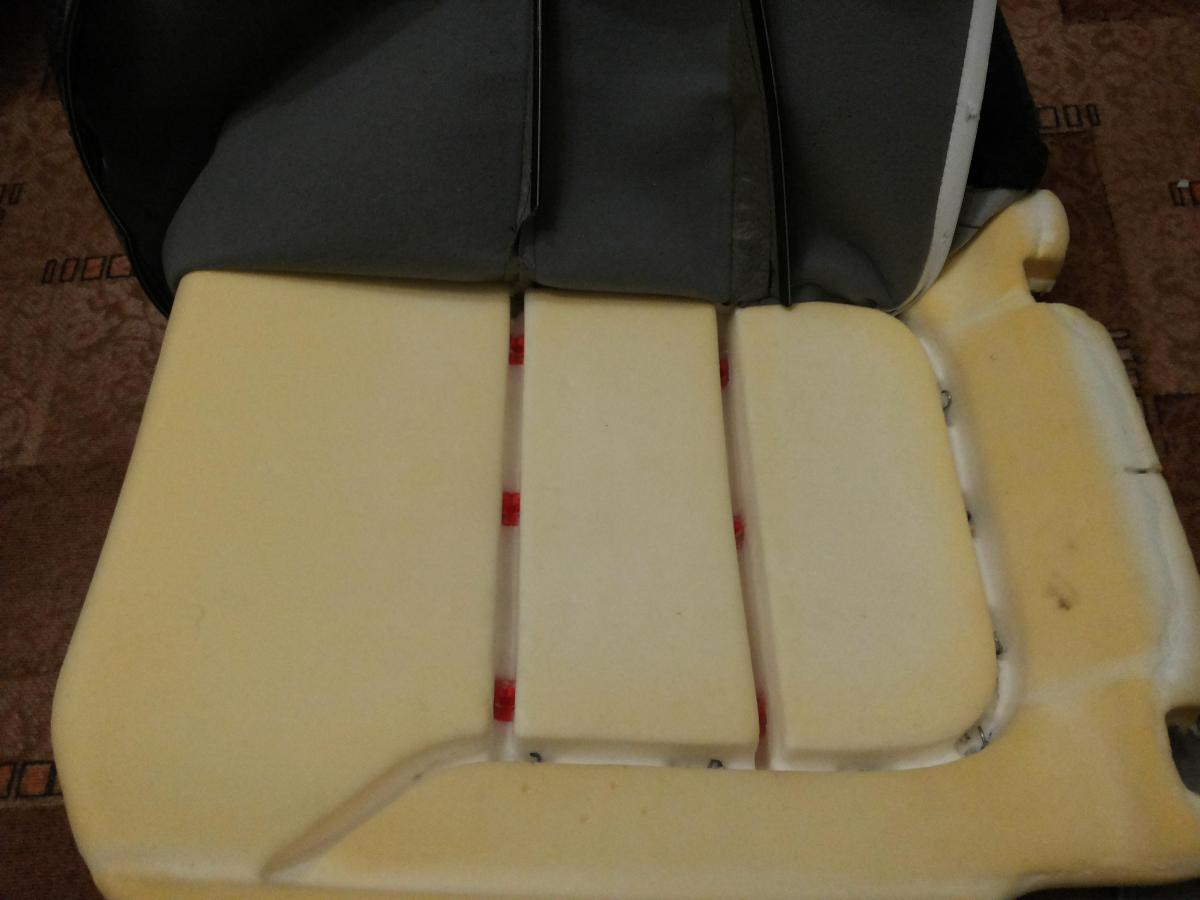

Теперь примеряем и устанавливаем обогрев

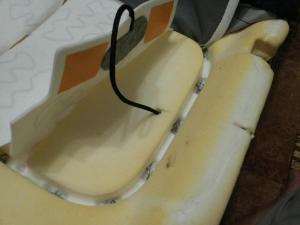

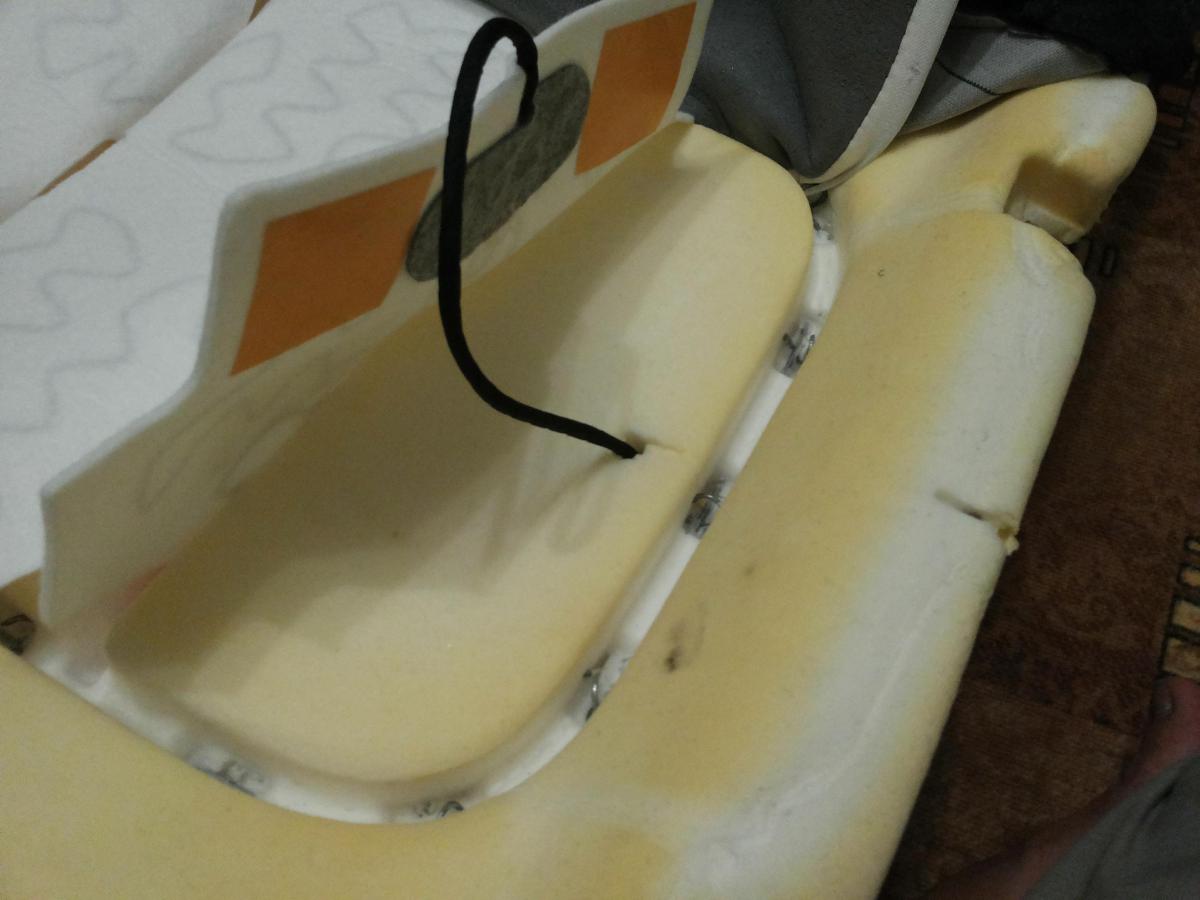

Прорезаем отверстие в поролоне сидения и протягиваем проводку


И собираем все обратно.

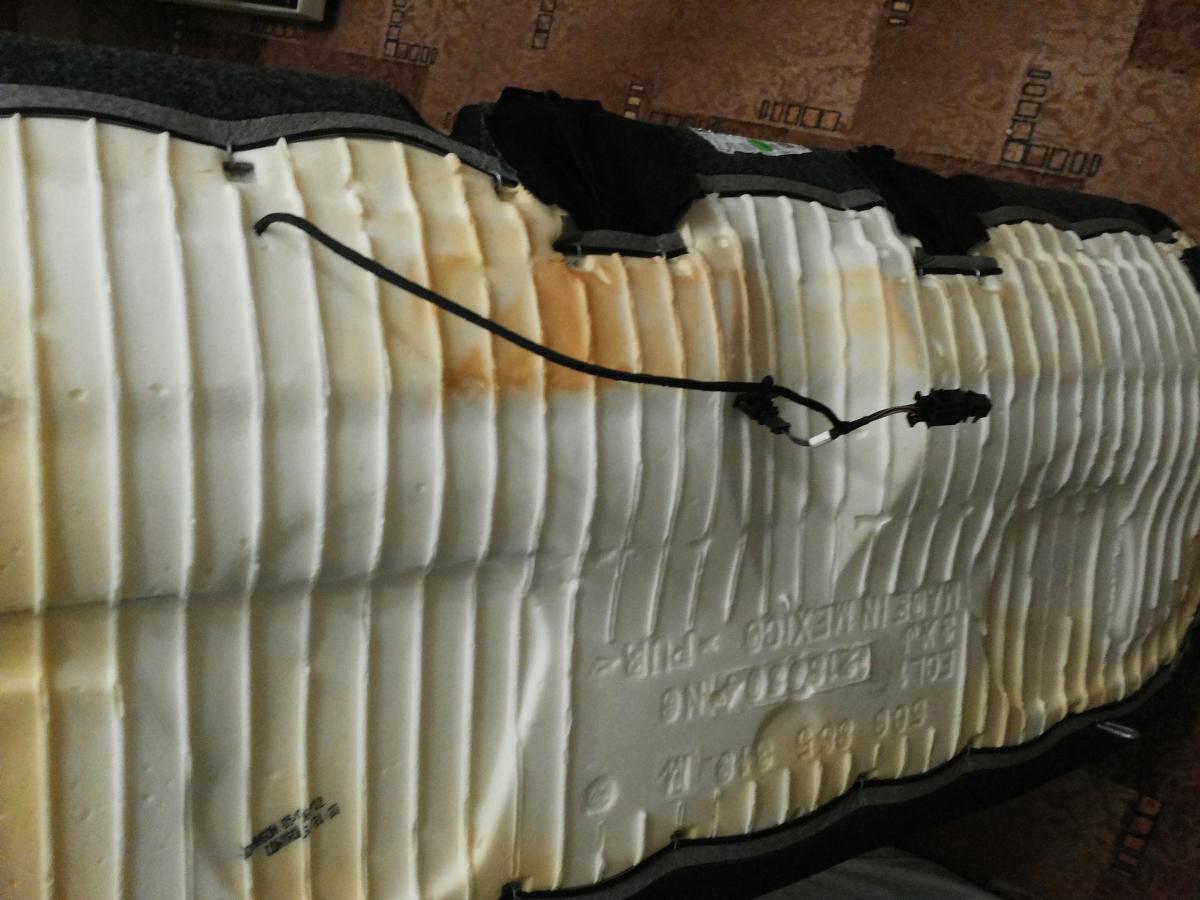

провод от подогрева подушки.
Далее делаем другую сторону и позже переходим к спинке
Установка подогревов в спинки сидений прошла отлично.
На сторону с подлокотником времени ушло больше немного не удобно
массу от подогревов закрепил на штатную массу за правой боковиной в багажнике.

На мой взгляд подогревы маленькие и немешало бы еще поставить подогрев на сидение в районе подлокотника.

Изменено 23 апреля 2014 пользователем ????

[Sancheg 1 644]

Интересно, буду ждать продолжения темы. +

[Kilowatt 83]

Пополнение в семействе нужно возить в специальной люльке, а потом в кресле. Но никак не класть на заднее сиденье.



Но тема интересная



Отправлено через Tapatalk

[Stendal 111]

Одна из пополнителей семейства будет сидеть на теплом сиденье рядом с люлюкой малыша. Так, наверное.

[Дядя 319]

Ждем результат установки с подробным фотоотчетом.

[Newm@n 109]

Да. Интересная темка, у меня теща на заднем диване в хороший мороз негодуе) Хотя авто всегда прогрета)

[???? 30]

Одна из пополнителей семейства будет сидеть на теплом сиденье рядом с люлюкой малыша. Так, наверное.

ДА!!!

[Sancheg 1 644]

Да. Интересная темка, у меня теща на заднем диване в хороший мороз негодуе) Хотя авто всегда прогрета)

"держи ноги в тепле, а тещу в холоде" так вроде бы в пословице было...

[Evgeniy-ST 45]

Да. Интересная темка, у меня теща на заднем диване в хороший мороз негодуе) Хотя авто всегда прогрета)



Интересная тема, ведь теще можно летом на максимум включить

[Newm@n 109]

Учитывая что у меня климатика)))))) Посадить вперед и дать жару)
