Установка подогрева заднего сидения

[Dimm_79 2]

@voldanxp,Ставил сам а комплект подогрева с проводкой и блоком примерно 2500р. При интенсивном нагреве греет по круче  штатного но только 2 мин потом переходит в максимальный режим.Понадобится еще прикупить пин в блок предохранителей.

Думаю или вместо задней пепельницы заглушку сбатцать и тудуа установить или в подлокотник, только в подлокотнике неудобно будет управлять им.

Интересует куда в итоге установлены кнопки и блок управления? Хочу тоже попробовать заморочиться.

[sergo1 13]

Какой то косяк с подключением кнопок в представленной таблице. По таблице 1 й контакт кнопки масса а по оригинальной схеме туарега это 6 й контакт кнопки, а 1й идет на 7й контакт блока управления подогрева. В общем собрал я все как описал автор по таблице и ничего не работает! В выходные продолжу изыскания ( попробую собрать по другому)

Интересует куда в итоге установлены кнопки и блок управления? Хочу тоже попробовать заморочиться.

Блок управления ставиться за вещевым бардачком (слева) это по заводу  у туарега. У шкоды октавии в багажнике с лева под обшивкой

Изменено 9 февраля 2015 пользователем sergo1

[sergo1 13]

^{Нашел схему от октавии 3. В четверг буду мастерить.}

[sergo1 13]

Разобрался в схеме. Ошибки автора исправляю:

1. 11 контакт блока управления подключается не к предохранителю ,а к блоку БСМ (52-х  пиновый разъем В пин 21, там он занят поэтому прикручивается параллельно). Если посадить на 11 контакт питание как у автора блок умрет!

2. Производитель кнопок изменил их распиновку (на хрена?) Теперь подключение выглядит так:

1й контакт блока управления к  4 контакту кнопки левого сидения

2й контакт блока управления к  5 контакту кнопки левого сидения

3й контакт блока управления к  6 контакту кнопки левого сидения

4й контакт блока управления к  4 контакту кнопки правого сидения

5й контакт блока управления к  5 контакту кнопки правого сидения

6й контакт блока управления к  6 контакту кнопки правого сидения

теперь кнопки

3й контакт подсветка

6й контакт подсветка 3 режима

Остальное как у автора.

У меня все работает, осталось только приколхозить кнопки.

Изменено 11 февраля 2015 пользователем sergo1

[Павлик 0]

Что по деньгам вышло?

[vkylymnyk 179]

Получил блок управления подогревом заднего сидения от Туарега и разъем к блоку

из-за мерседесовских кнопок пришлось изобретать велосипед

схему подключения и фото работающих кнопок выложу после окончательной установки

т.к. проводку придется собирать на месте во время установки

А стоковый блок не подошел? Так как есть один на запас тоже думаю как внедрить.

[sergo1 13]

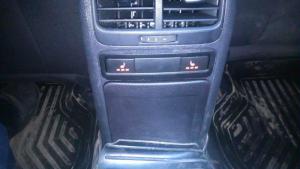

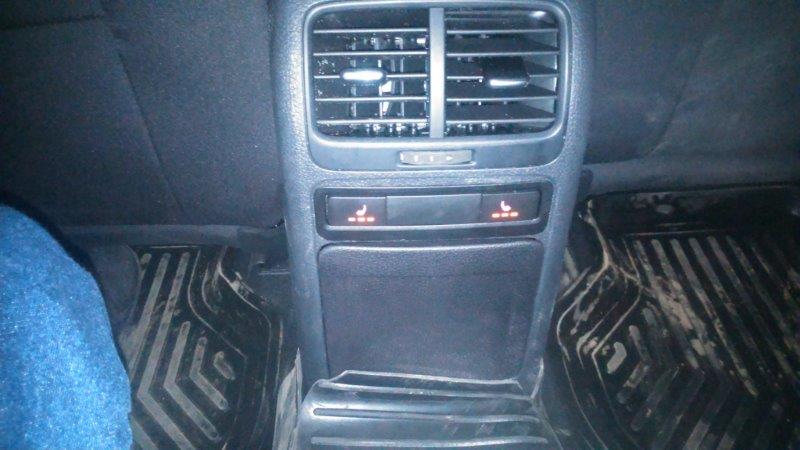

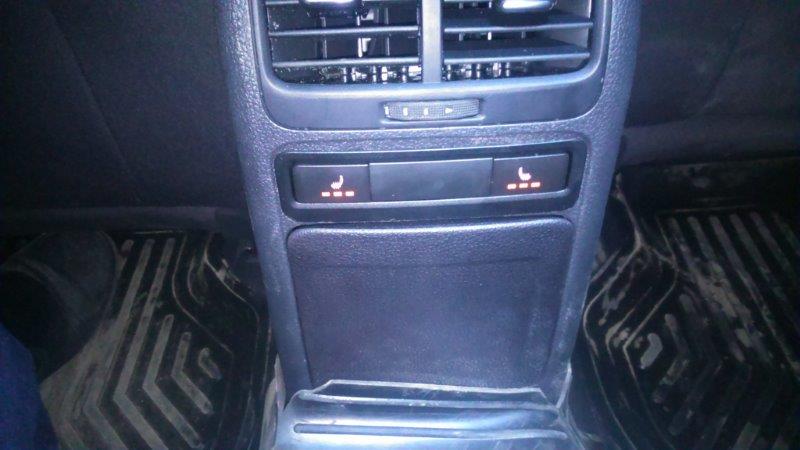

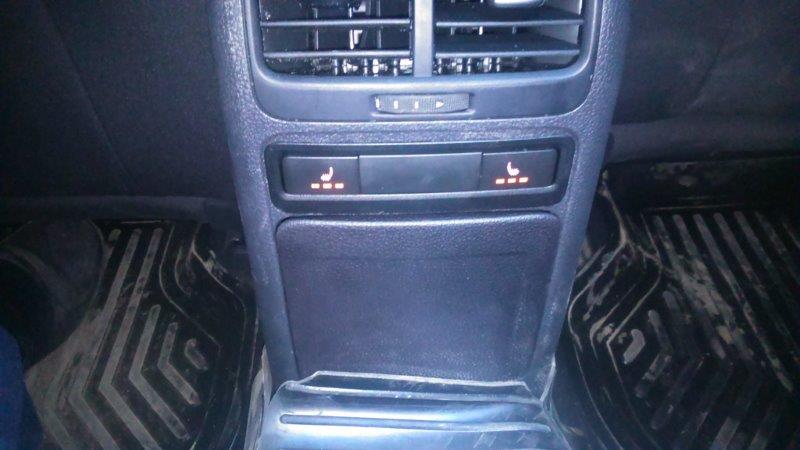

Вот фотки

Что по деньгам вышло?

8000подогревы (4шт)+ 4000 блок+ 3400 кнопки+1400 накладка -держатель кнопок=16800

А стоковый блок не подошел? Так как есть один на запас тоже думаю как внедрить.

Подходит только блок в первом посту автора.

[yurez 55]



Вот фотки



8000подогревы (4шт)+ 4000 блок+ 3400 кнопки+1400 накладка -держатель кнопок=16800



Подходит только блок в первом посту автора.





Мне твой вариант нравится больше, чем у автора. А можно было кнопки на подлокотники дверей установить?

И с розеткой ты распрощался?

Изменено 20 февраля 2015 пользователем yurez

[???? 30]

Разобрался в схеме. Ошибки автора исправляю:

1. 11 контакт блока управления подключается не к предохранителю ,а к блоку БСМ (52-х  пиновый разъем В пин 21, там он занят поэтому прикручивается параллельно). Если посадить на 11 контакт питание как у автора блок умрет!

2. Производитель кнопок изменил их распиновку (на хрена?) Теперь подключение выглядит так:

1й контакт блока управления к  4 контакту кнопки левого сидения

2й контакт блока управления к  5 контакту кнопки левого сидения

3й контакт блока управления к  6 контакту кнопки левого сидения

4й контакт блока управления к  4 контакту кнопки правого сидения

5й контакт блока управления к  5 контакту кнопки правого сидения

6й контакт блока управления к  6 контакту кнопки правого сидения

теперь кнопки

3й контакт подсветка

6й контакт подсветка 3 режима

Остальное как у автора.

У меня все работает, осталось только приколхозить кнопки.

Добрый день!

Честно говоря не могу понять о каких ошибках идет речь.

Схема взята из ельзы. И перенесена в джетту. Может года разные?

блок установлен в удобном месте (меньше проводов)

[sergo1 13]

У меня инвертор стоит

У меня 2014 год. Наверное изменили проводку.
