Фотоотчет! Установка подсветки ног пассажиров.

[Greck 794]

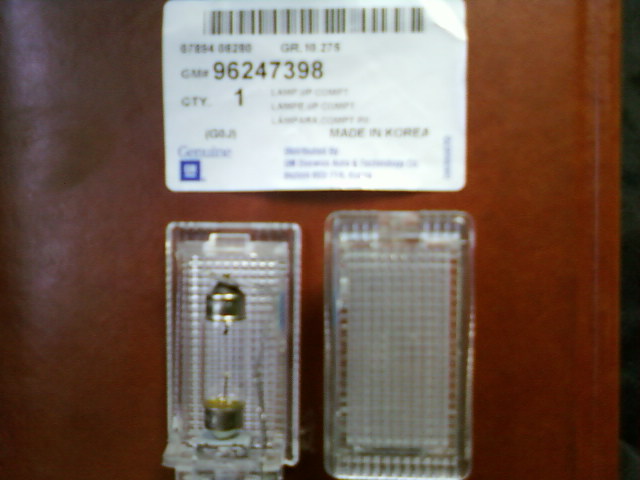

Вобщем, не выдержал я ждать дольше, установил в субботку эти плафончики



Прокладка кабеля - самый долгий процесс, питание подключил к передним плафончикам, так и "салона" не пришлось много разбирать

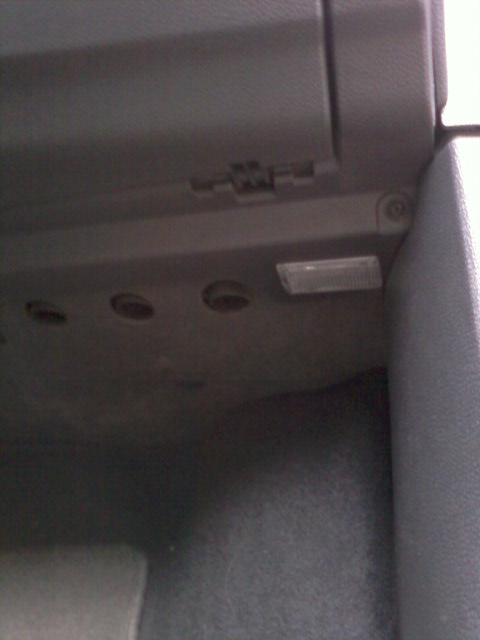

Вобщем все началось с примерочки:

Дальше возился, возился... и понял, что для того чтобы все сделать красиво и аккуратно, лучше всего - приподнять сидение, тогда будет намного удобнее этим заниматься... вобщем

СНИМАЕМ КЛЕМУ С АККУМУЛЯТОРА

и приспупаем к работке: сидения крепяться на 4-х болтах, никаких сложностей с демонтажем нет.

Отключаем коннекторы в блоке под сидением

После того как открутил все болты, подпер сидение банкой с краской, чтобы не вынимать сидение и получить к нему доступ:

Дальше аккуратно прокладываем провод вдоль штатной проводи и заправляем его в пластиковый кожух:

Дальше необходимо провод протянуть, как и остальные штатные провода, под полом, я сделал это с помощью изогнутой проволочки:

В итоге все должно быть как на рисунке ниже, я еще оставил запас проводов, чтобы потом сделать там разрыв и поставить какой-то коннектор, чтобы можно было снимать сидение по необходимости:

Притянув провода к передним плафончикам, припаиваем их паралелльно:

После того как поставили сидения на место, подлючили все коннекторы обратно, и 10 раз это перепроверив, одеваем клему обратно на аккум, и делаем тестовый запуск лампочек:

У меня не сразу заработали лампочки, оказывается полярность играет роль, значит поменял проводки местами и все стало на свои места

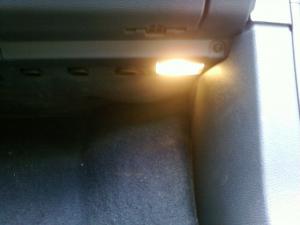

Насладжаемся результатом

Такой тюнинг даже жена заценить смогла

[Michael 96]

Класс.... :beer2:

[infro 2]

Молодца!!!!Я тожа качу сибе таку падсветку ТОлько вот т.к. у меня нет в переди подсветки ненаю от чего запитываться Может у кого есть идеи куда подключацо?

[Michael 96]

Вот и я засветил ноги задних пассажиров.



[Greck 794]

Класс

[Виталя 0]

Ходил по рынку наткнулся на это.Подсветка багажника не мало известного авто-ля ЛАНОС. Цена 20 грн шт.

[Виталя 0]

Размер фонарика по ширине на 2мм больше но это легко решается с помощью канцелярского ножа.

[Виталя 0]

И засветил я ноги передних пока пассажиров.Занимаюсь теперь задними

[Greck 794]

Нормалек

[jurec 16]

тыкните плс. откуда подключать подсветку! у меня нет передней! Если можна фото

З.Ы. ну откройте же тайну
