Фотоотчет! Подсветка кнопок переднего плафона ( Трендлайн ).

[rassel 34]

Вечером обратил внимание на "лазерную" мышку компа - светит обалденно, там видимо линза. На работе есть вышедшая из строя, разберу, посмотрю

[Greck 794]

rassel

Вот это уже не безопасно... так как лазер может нанести вред сетчатке глаза..

[rassel 34]

rassel

Вот это уже не безопасно... так как лазер может нанести вред сетчатке глаза..

Ну что ты... Я о линзе перед светодиодом. Не выдержал и только что разобрал мышь дом. компа: обычный светодиод LED 1 (надпись есть), он и без линзы хорошо светит. А лазерная штучка, это микросхемка с микроокошкой. Только не знаю на сколько вольтов расчитан светодиод?

[Phill 3]

у меня лазерная мышь - она не светит.

Светит ОПТИЧЕСКАЯ ... хотя может у меня мыша особенная

[Гость]

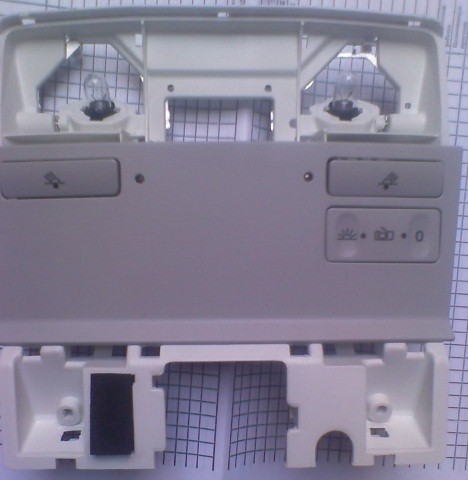

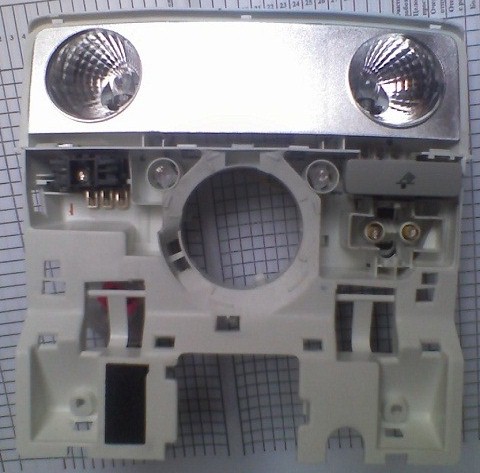

А я сделал точечную подсветку кнопок переднего плафона и подсветку ручки КПП.

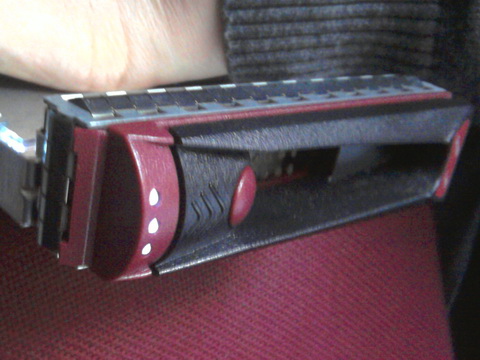

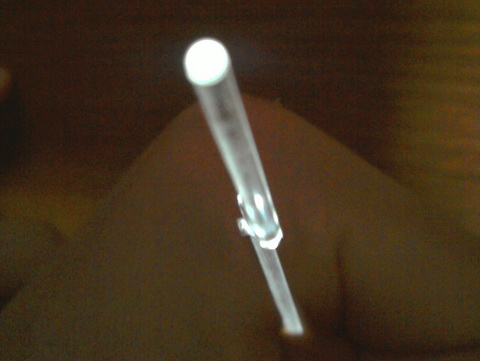

Для этого использовал кусочки световода от компьютерного кармана.

Из длинного световода отрезал 4 кусочка длиной милиметра по 4.

Потом эти обрезки зажал в цангу миниатюрной электродрели и зашлифовал торцы.

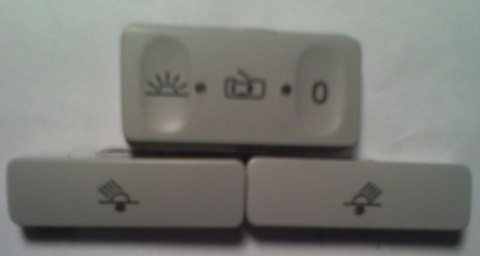

В кнопках просверлил дырки ?2 мм(по толщине световода) и вклеил обрезки

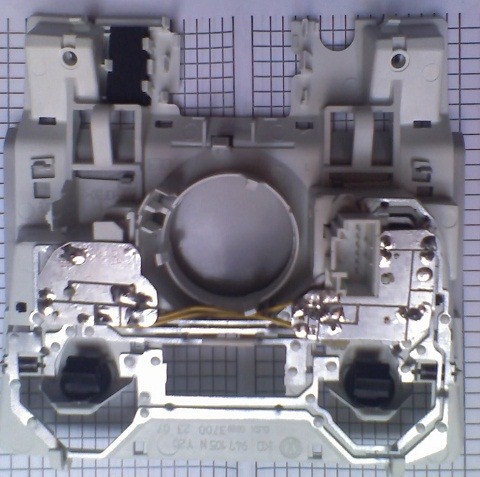

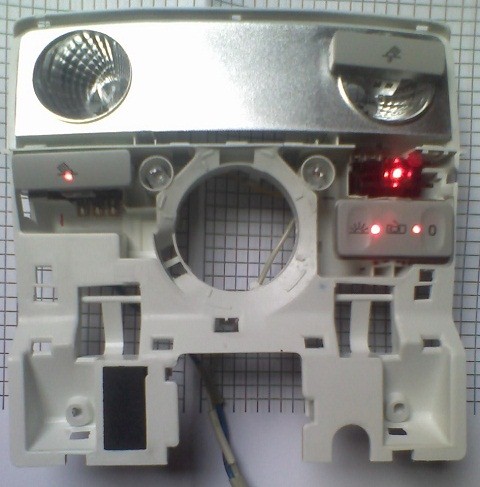

Светодиоды установил на платки напротив соответствущих отверствий

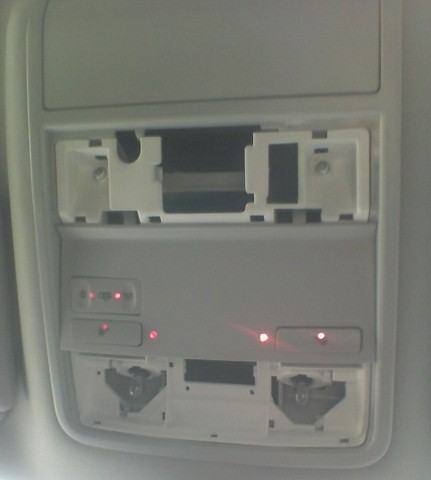

И в результате получил

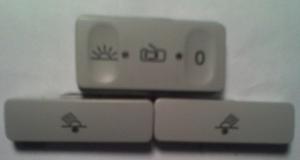

вид днем

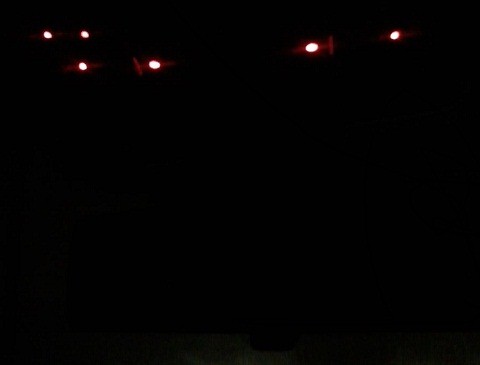

вид ночью

Изменено 1 февраля 2012 пользователем Nik

[Greck 794]

кусочки световода от компьютерного кармана

это что такое))? За отчет +1 в репу)

[Гость]

это что такое))?

[Александр Грузнов 2]

ребят, респект всем за отчеты, щас буду колхозить)



seoa40, а зачем использовать резисторы? при последовательном подключении диод будет хуже светить. Или не? не особо дружу с физикой)

[seoa40 127]

Светодиод рассчитан где то на 2-3 вольта, а в машине 12... вот и нужен резистор. Каждая пара (СИД+резистор) подключены к своему "+" и "-".

[Александр Грузнов 2]

аа, вот оно что,то есть на один разистор 2 СИДа нельзя? а подключение сид + резистор последовательное?)
