Фотоотчет установки видеорегистратора скрытой проводки

[Belarus 209]

Время от времени в СМИ появляются сообщения о возгорании автомобилей. Основная причина пожаров, за несколько минут превращающих дорогую собственность в груду обгоревшего металла, - вмешательство в штатную проводку автомобиля.

[Sergei36 866]

@Belarus,не знаю как у вас, а в Воронеже основная часть пожаров, это значительно возросшее количество идиотов поджигающих машины без всякой причины просто так и безнаказанно.

[Belarus 209]

Навесивший сопли из проводов в недрах своей машины - тоже идиот.

[Sergei36 866]

Навесивший сопли из проводов в недрах своей машины - тоже идиот.

@Belarus,Я правильно понимаю?

Сегодня пришла безумная мысль в голову: а что, если в передний плафон освещения врезать дополнительную розетку прикуривателя, чтобы подключать на  нее любые девайсы, крепящиеся спереди, в.т.ч. и ВР?



На этом, полагаю, диспут можно закончить.

[Belarus 209]

Ну вот, как только узнали, что долго общались с идиотом, так сразу "... диспут можно закончить".

Однако Акутагава Рюноскэ говаривал: идиот убежден, что все, кроме него, - идиоты.

Добро пожаловать в  наш клуб!

[Den4 27]

Можно и такое, если не жалко потратить в 10 раз больше.100%

Я купил данную хрень за 1200р. Считаю что это адекватная цена за оригинальный зарядник

Изменено 15 апреля 2016 пользователем Den4

[demon1 5]

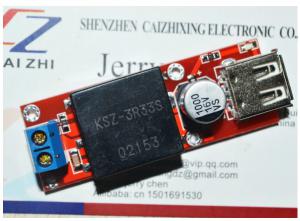

Вот неплохие DC-DC преобразователи http://alireview.ru/wah98

Изменено 23 мая 2016 пользователем demon1

[phisbotan 373]

Вот только про него сегодня на тубе ролик смотрел. Действительно мощная штучка. 3 ампера может выдавать...

[udaff 232]

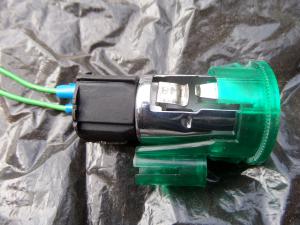

Дошли руки переделать проводку питания регистратора.По крыше вдоль лобового стекла и левой стойке завёл в приборную панель.Купил вот такое гнездо прикуривателя

,

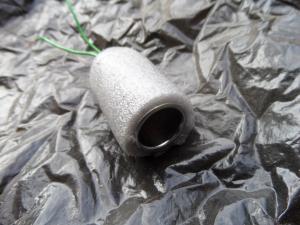

подсветку снял,так как она мешает.На прикуриватель одел утеплитель для труб(не помню где подсмотрел)

И вставил в пустующую ячейку,держится туго,получилось вот так

Чтобы добраться до обратной стороны блока предохранителей,снимаем нижнюю накладку,выкрутив три самореза

отсоединяем диагностический разьём

Откручиваем и снимаем сам блок.Заранее купил ПИН для больших предохранителей,для маленьких не нашёл по просту в продаже.Можно Российский пин "Лира" 4,8 мм(для маленьких 2,8 мм),продаётся в магазинах,по штучно 12 руб стоит,либо вот

http://www.12vi.ru/761/815/816/7110.html,

можно заказать также и ВАГовские:

пин 907 326 03 или ремонтный провод 000 979 135 Е

припаиваем к нему провод,вот так он выглядит

и втыкаем его в пустое место,где есть плюс.Можно даже не искать мультиметром,там наличие или отсутствие контактов в каждом гнезде предохранителя видно визуально,при сответствующем освещении конечно.

втыкаем предохранитель,отныне его место 31.

минус взял с каркаса торпедо.Подключаем провода к прикуривателю,и включаю штекер,выглядит вот так

На штекере есть выступ,который хорошо фиксируется усиками в гнезде прикуривателя,не выскочит,в отличии от дешёвых китайских.Машина надеюсь не последняя в жизни,поэтому проводка регистратора остаётся не резаная,в любой момент выдернул и убрал.

Изменено 31 июля 2016 пользователем udaff

[AndyBig 33]

Проще было бы вынуть плату из штекера и подключить ее проводами непосредственно
