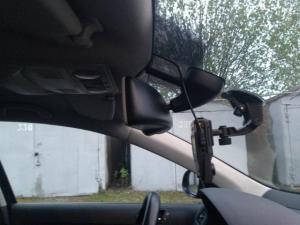

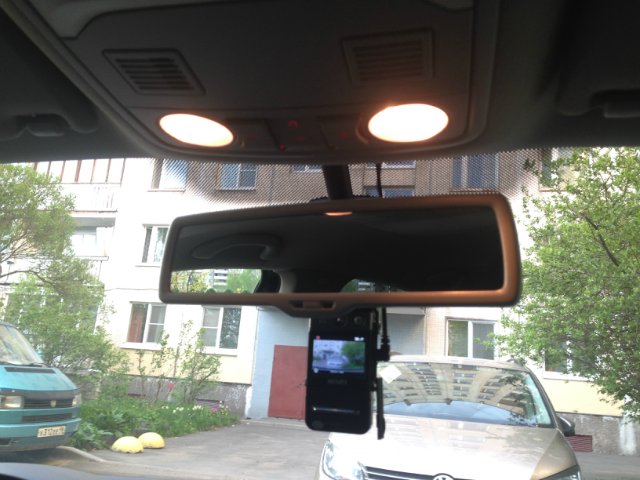

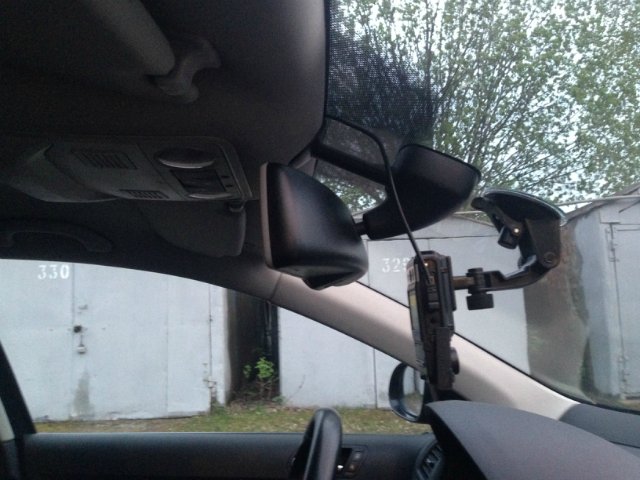

Фотоотчет установки видеорегистратора скрытой проводки

[Гость Nik]

спасибо



а схемку включения можно , что то я полазил в инете не понял ни чего ((

Назначение контактов реле (в привязке к Волге)

№1 - вход +12В от переключателя света;

№2 - выход +12В (дальний свет);

№3 - на один из контактов кнопки без фиксации, а второй контакт кнопки - на массу;

№4 – выход +12В (ближний свет);

№5 - на массу;

№6 – вход +12В из цепи после включения зажигания (моргалка дальним).

Работает так: нажимаем кнопку - есть +12В на №2, а на №4 пропадает, еще раз нажимаем - нет +12В на №2, а на №4 появляется. И т.д.

[eka-buka 0]

Много кушает ?

При отключение электричества , останется на том контакте на котором был включен ?

[eka-buka 0]

Назначение контактов реле (в привязке к Волге)

№1 - вход +12В от переключателя света;

№2 - выход +12В (дальний свет);

№3 - на один из контактов кнопки без фиксации, а второй контакт кнопки - на массу;

№4 – выход +12В (ближний свет);

№5 - на массу;

№6 – вход +12В из цепи после включения зажигания (моргалка дальним).

Работает так: нажимаем кнопку - есть +12В на №2, а на №4 пропадает, еще раз нажимаем - нет +12В на №2, а на №4 появляется. И т.д.

Попробовал я это реле , но чтото не получается у меня , я беру контакт №1 подаю на него +12В , контакт №5 к массе , контакт №3 подключил к кнопке а второй контакт от кнопке к контакту №5 ( масса )

Нажимая на кнопку реле не переключается , что я делаю не так ?

[eka-buka 0]

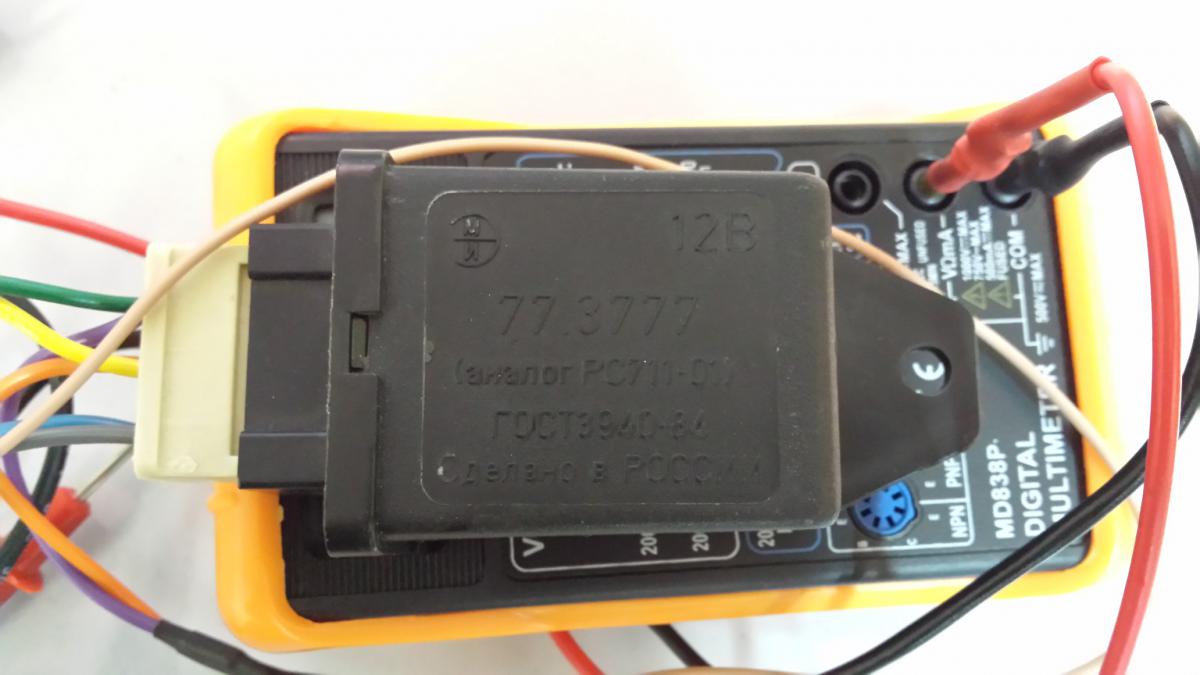

фото реле

[Сега 0]

я к плафону подсоеденил и все дела ))

[Homrv 0]

я к плафону подсоеденил и все дела ))

Сега!!! Я совсем тут запутался. Как ты это сделал? Интересует как там вычислить плюс или минус, в какие именно клеммы ( там три провода кажется ) соединяться? Тестера нет и пользоваться им не умею!



[hrustik75 15]

Сега!!! Я совсем тут запутался. Как ты это сделал? Интересует как там вычислить плюс или минус, в какие именно клеммы ( там три провода кажется ) соединяться? Тестера нет и пользоваться им не умею!



Я вообще к электрику заезжал, он не разобрался с плафоном, подключил к зажиганию.

[Vadoss 0]

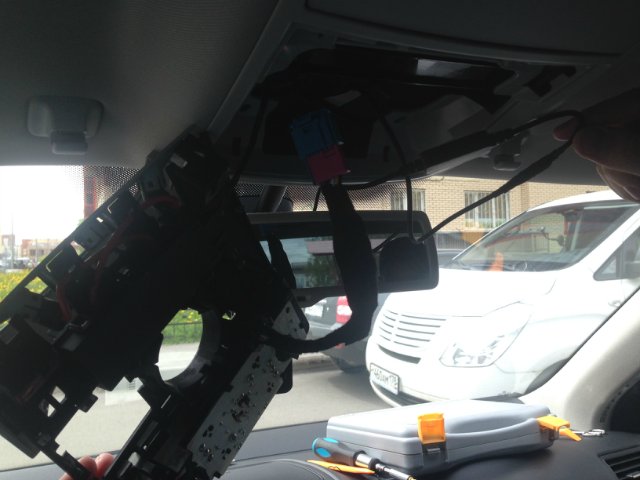

Довелось и мне столкнуться с этой темой.



Коллега познакомил с темой на шкодном клубе, где человек предлагает услуги

по изготовлению тройничка для плафона освещения. Обсудили детали и вот результат:

[Дядя 319]

Ссылку в студию.

[Vadoss 0]

Ссылку в студию.



Да не вопрос:

http://www.skoda-piter.ru/forum/index.php/topic,35305.0.html
