Фотоотчет установки видеорегистратора скрытой проводки

[Vetal31 19]

По схеме oleg3110_78:

.

Толстый коричневый - общий

Толстый черно-красный + прикуривателя

Тонкий серый + лампочки подсветки.



Кстатии если вы не пробовали подключать видеорегистратор напрямую без БП (который в прикуриватель вставляется), то вероятность что он еще жив есть.

Вот после этого он действительно умрет. Подавляющее большинство регистраторов 5 вольт.

[Sergei36 866]

Вот после этого он действительно умрет. Подавляющее большинство регистраторов 5 вольт.

+100

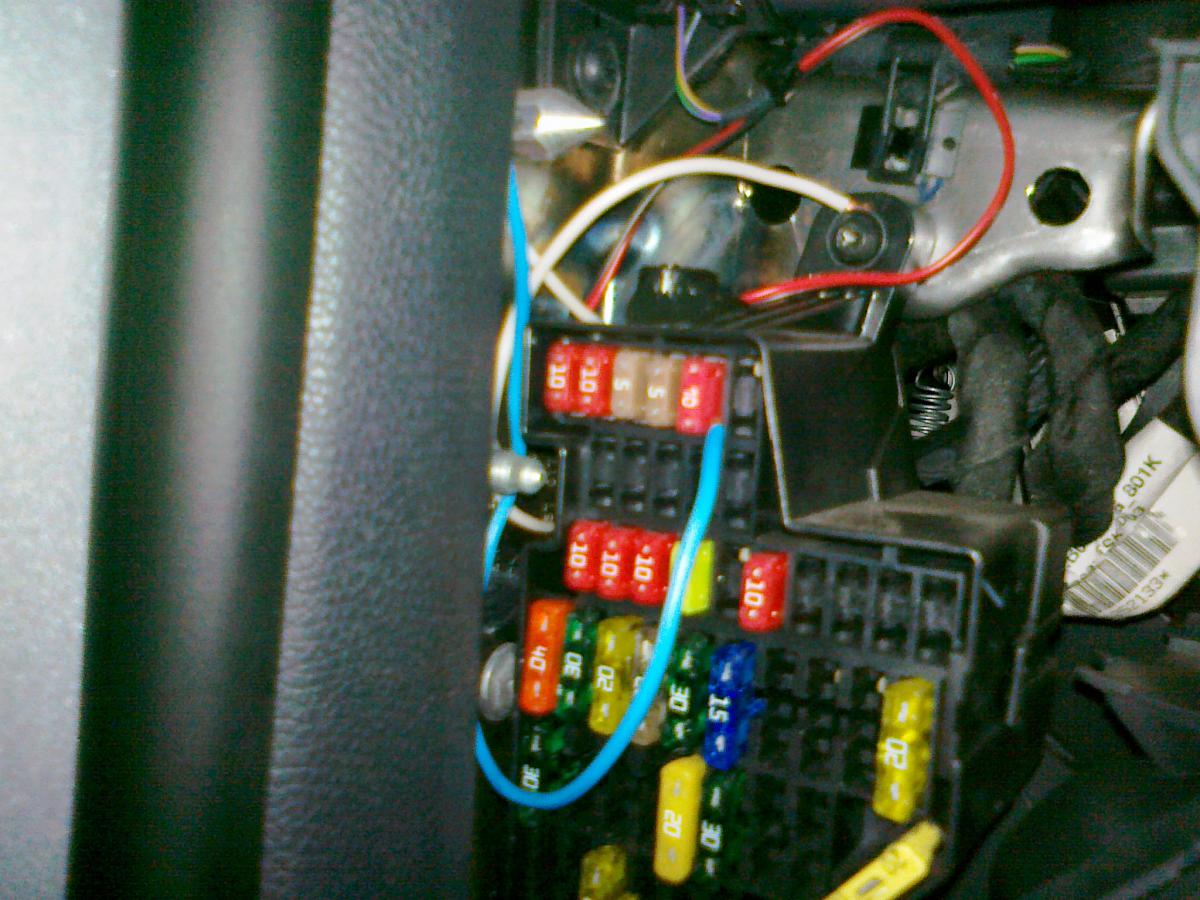

Для подключения чего либо есть коробка с предохранителями. В ней свободные места.

1. Белый провод "-"

2. Определяем контакт к которому приходит "+" при включении зажигания. Это верхний.

3. Подключаешь (синий) провод к нижнему контакту через предохранитель.

4. Выводишь провод куда нужно. Я вывел через стойку вверх к зеркалу.

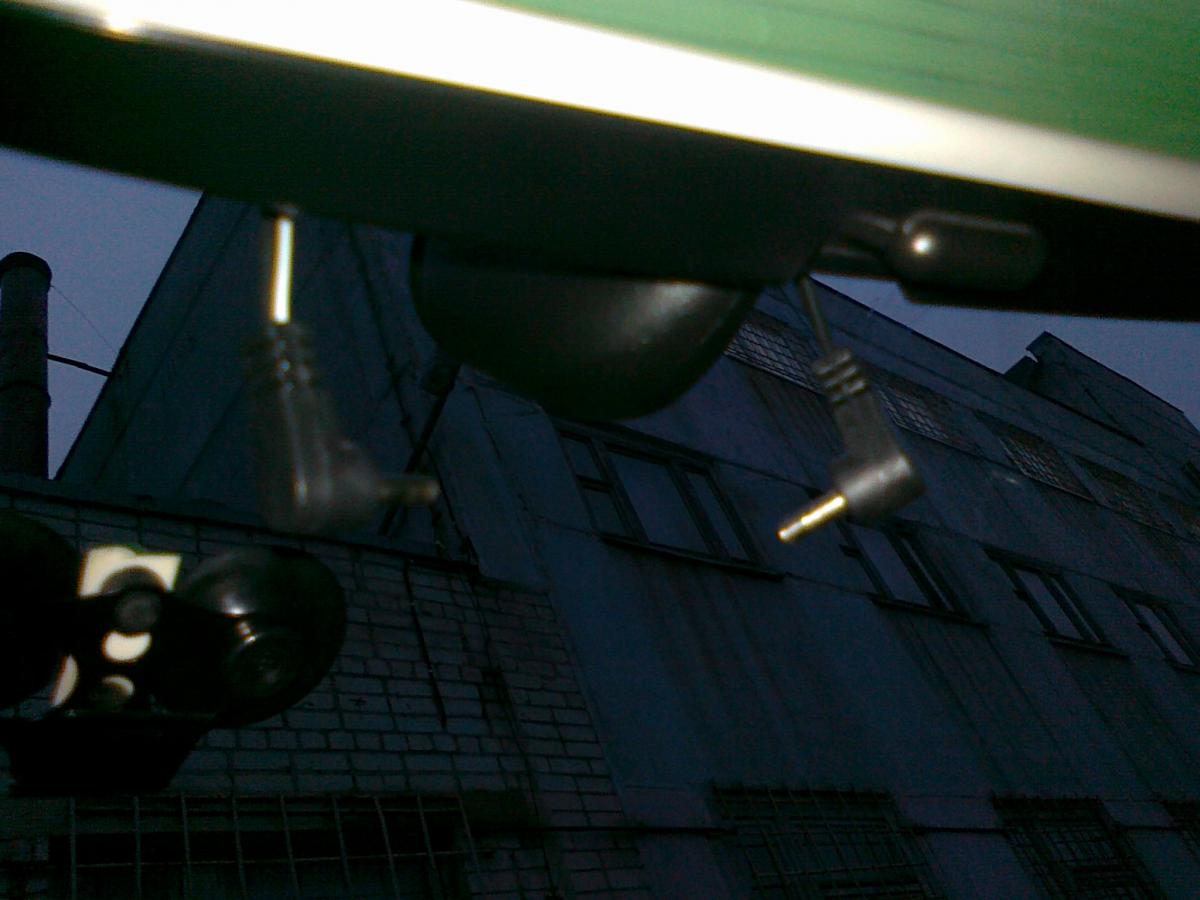

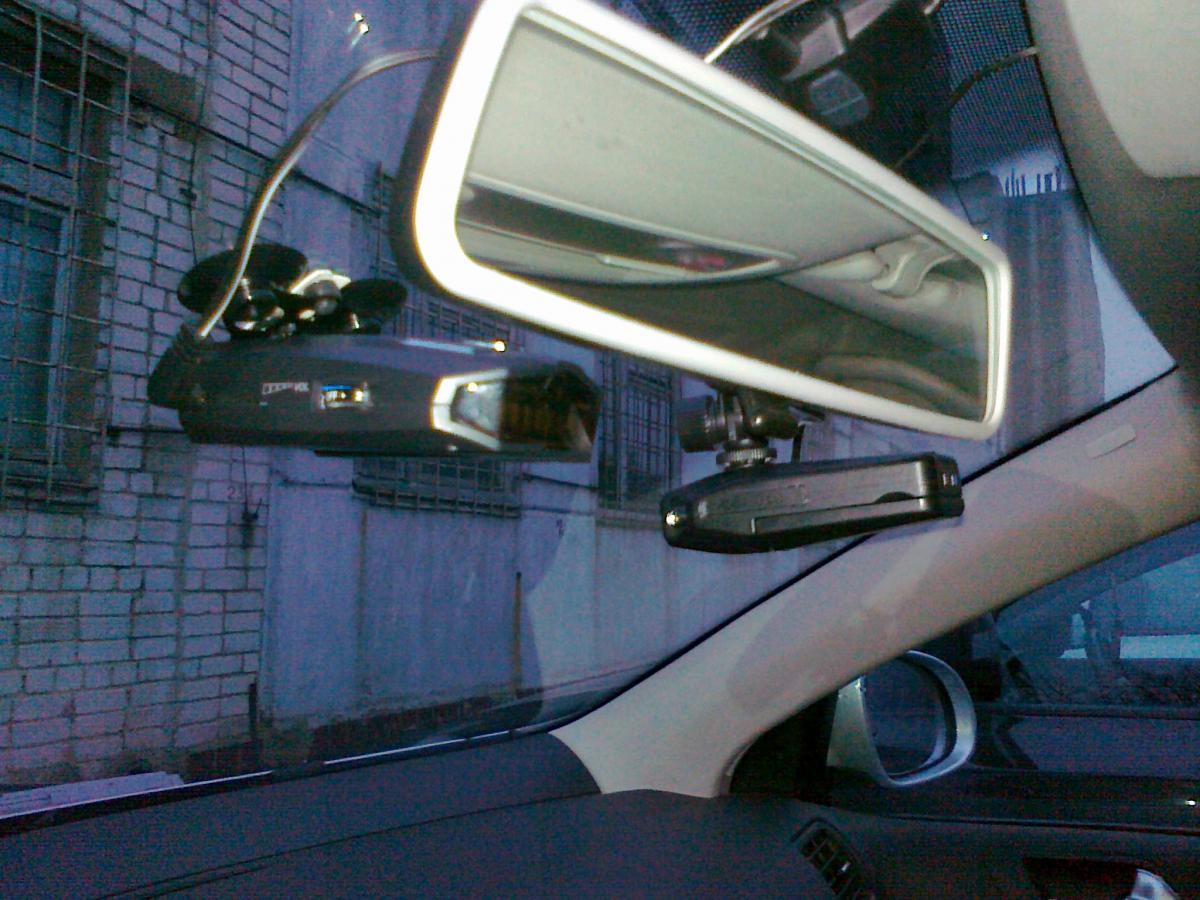

5. Там определил 2х потребителей: радар - 12V и видеорегистратор 5V!!!!(они, видимо, все таким напряжением питаются). Закупил по 15 руб за штуку 2 проводка с штекером для них(в любом радио-киоске. Свои резать жалко было, да и один крученый в виде спирали, что неудобно). Соответственно: к протянутому проводку подключил радар - "напрямую" , а для видеорегистратора был задействован БП от "Мотороллы"(неважно от чего, главное напряжение такое-же и помехозащищённый. Можно родной оставить). Шнурки свесил слева и справа от зеркала. (Теперь у приборов строго свои места из-за различия напряжения питания. Вообще проводки так не болтаются, а цепляются за "рожки" антенны сигнализации и за зеркалом совсем не видны)

P|S: Приношу извинения за "колхозинг" с цветом проводов. Неожиданно собрались в Москву и времени было пока жена собиралась. Поэтому "что под руку попалось" , зато работает.

Изменено 16 октября 2012 пользователем Sergei36

[Von Graf 11]

РЕгистратор ЖИВ. Купил новый БП, ВСЕМ Спасибо кто отозвался, вечером снова полезу. ТЕстера у меня нет, сегодня возьму попользоваться

[Von Graf 11]

Все поставил- работает. Очень помогли подсказки

oleg3110_78

Zaqer



Vetal31



Sergei36



И тестер тож помог, но он был так для проверки.

Вот регистратор если кому интересно который ставил http://www.ebay.com/itm/HD-720P-Dual-Lens-Dashboard-Car-vehicle-Camera-Video-Recorder-DVR-CAM-G-sensor-/160822490384?pt=US_Surveillance_Digital_Video_Recorders_Cards&hash=item2571c47510

[Sergei36 866]

Добавил пару фото с пояснениями

[12volt 7]

подскажите если камеру заднюю подключить к фонарям заднего хода,там какой разъем стоит?вот такой приобрету.http://www.ozon.ru/context/detail/id/17922154/

[Zaqer 14]

Разъем не подойдет. Без отключения диагностики ламп заднего хода компьютером запитать не получиться.

[12volt 7]

Разъем не подойдет. Без отключения диагностики ламп заднего хода компьютером запитать не получиться.

а какой там разъем (есть фото)? и сколько там вольт?хотел от заднего хода запитать.

[Petroveech 542]

Sergei36, если я все правильно понял; то просто плюс под предохранитель, а минус на кузов - как у тебя на фото?

[Sergei36 866]

Petroveech. Да. Верхний контакт - плюс. Провод к нижнему. Соединяем предохранителем
