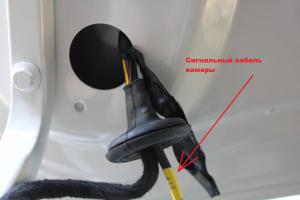

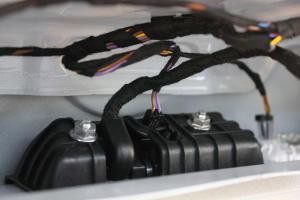

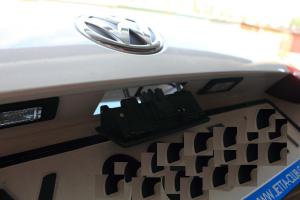

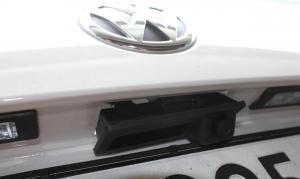

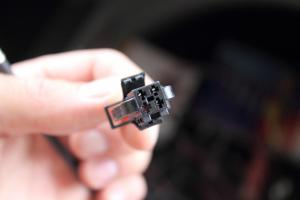

Greck 794 Жалоба Опубликовано: 26 июня 2012 Установка оригинальной камеры заднего вида для RNS 510, RCD 510 Комплект: Install Rear View Camera into VW Jetta MK6 Как пятое так и 6е поколение Джетта в силу формы своего кузова и размера не для всех "понятна" своими габаритами и для помощи с парковкой и ездой задним ходом мы до оборудуем Джеттку NF камерой заднего вида без блока траектории, хотя по сути работа почти одна и та же... Приступим... Для начала демонтируем пластиковый декоративный кожух крышки багажника. В местах предназначенных для закрытия багажника есть по одному болтику под торкс, а дальше клином пластиковым по аналогии с порогами и другими элементами в автомобиле по периметру "проходим" все клипсы... (фото порога, но к крышкой багажника - та же история) Накидным гаечным ключиком на 10 открутив две гайки крепления ручки вынимаем ее: И в обратном порядке монтируем ручку с глазком камеры... С обратной стороны это должно выглядеть вот так: вынимаем резиновую заглушку под проводку, и начинаем протягивать проводку от камеры внутрь крышки багажника: провода питания подходящие к фишке камеры выглядят вот так: Протянуть такую фишку через резиновую заглушку - нереально, по этому я обрезал эти 3 проводка примотал их к сигнальному кабелю изолентой и протянул тоже... потом "сростил".. Получилось примерно так: 3 Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах

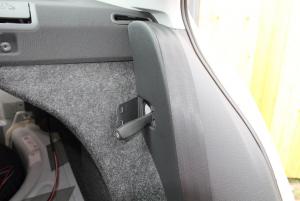

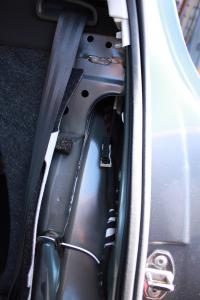

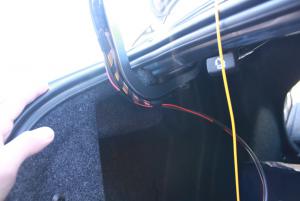

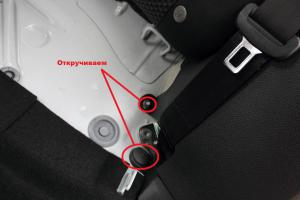

Greck 794 Жалоба Опубликовано: 26 июня 2012 Дальше примотал проводку камеры матерчатой изолентой к штатной проводке крышки багажника и был удивлен, что скинув нижнюю часть заднего дивана и открутив следующую накладку: в багажнике больше ничего разбирать - не нужно, то есть все просто... по штатной проводке прихватываем изолентой нашу проводку камеры и ведем ее в ноги к водителю под накладкой порога... Снимаем порог: Пока не ушли слишком далеко хочу заметить, что после прокладки проводки, я лег в багажнике на спину и закрывая крышку багажника наблюдал за тем как складывается "провод"... очень важно, чтобы он не попал под крепление крышки багажника и не перегибался сильно... так как сигнальный провод быстро переломается в таком раскладе... Вернемся на секунду в крышку багажника, вот так я прилепил разъем камеры, и желтый провод нужно будет подключить на питание лампочки заднего хода... 3 Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах

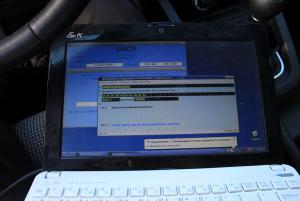

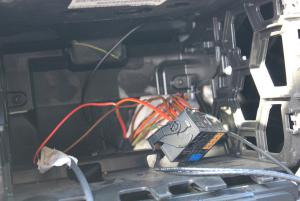

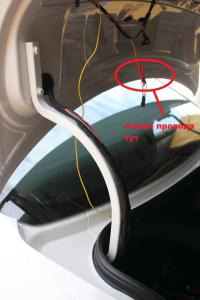

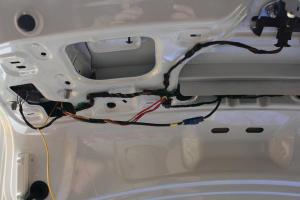

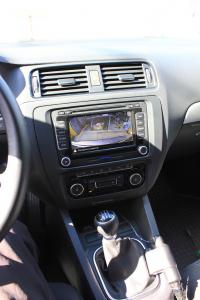

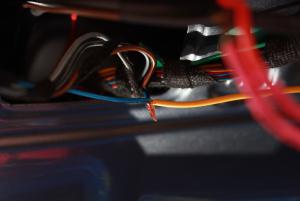

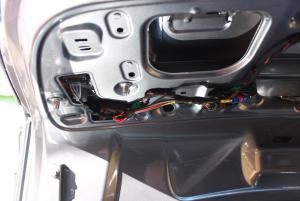

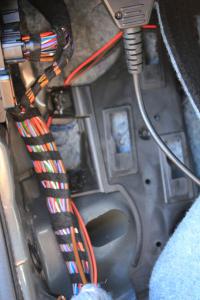

Greck 794 Жалоба Опубликовано: 30 сентября 2012 Питание лампочки заднего хода это черно\синий провод в фишке левой. Вот как это получилось у меня... дальше нужно правильно провести проводку по дуге крышки багажника, ее нужно расположить не рядом а выше штатной проводки, иначе не наденется пластиковый кожух... Провода на джетту хватает "впритык", поэтому нигде лишнего не оставляем... провода укладываем вдоль штатной проводки... Питание и массу берем с фишки на ГУ(цвета проводов не дадут перепутать, что куда) Очень близко к результату уже) Но нужно еще закодировать ваш РНС\РЦД на камеру... Перегружаем РНС, и включаем заднюю передачу: Итог: Всем спасибо за внимание) Не забываем ставить "Лайки") 50 Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Define 9 Жалоба Опубликовано: 4 октября 2012 Скажите пож. сколько стоит все вместе с установкой? Подумываю RCD поставить и к ней камеру вместо парктроника Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Greck 794 Жалоба Опубликовано: 4 октября 2012 в харькове 3000грн... в мск могу узнать у партнера... Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
WhiteNik72 28 Жалоба Опубликовано: 5 октября 2012 Тоже интересует цена камеры.. Зачет за отчет! Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Greck 794 Жалоба Опубликовано: 5 октября 2012 все вопросы цены и установки можете задавать тут http://jetta-club.org/topic/6785-wwwavtozapchastorg-%D0%94%D0%B6%D0%B5%D1%82%D1%82%D0%B0-%D0%9A%D0%BB%D1%83%D0%B1%D0%BD%D1%8B%D0%B9-%D0%BC%D0%B0%D0%B3%D0%B0%D0%B7%D0%B8%D0%BD-%D0%B7%D0%B0%D0%BF%D1%87%D0%B0%D1%81%D1%82%D0%B5%D0%B9/page__st__330?do=findComment&comment=229746 этот топик для обсуждения инсталляции Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Gena_A 4 Жалоба Опубликовано: 16 февраля 2013 Как пятое так и 6е поколение Джетта в силу формы своего кузова и размера не для всех "понятна" своими габаритами и для помощи с парковкой и ездой задним ходом мы до оборудуем Джеттку NF камерой заднего вида без блока траектории, хотя по сути работа почти одна и та же... А зачем нужен блок троектории, что он дает? Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Greck 794 Жалоба Опубликовано: 16 февраля 2013 рисует траекторию движения авто в зависимости от угла поворота рулевого колеса... Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Gena_A 4 Жалоба Опубликовано: 17 февраля 2013 рисует траекторию движения авто в зависимости от угла поворота рулевого колеса... Спасибо. Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
