Скрытая проводка для видеорегистратора

[suseway 10]

@suseway, Ну да! Что за девайс будешь ставить?

blackvue dr400g-hd ii

[Sergei36 866]

Для его подключения потребуется запихнуть блок питания куда-то. Я спрятал в пространство над плафоном. Значит плафон вскрывать

@suseway, Вот. что попалось, может поможет чем http://www.ebay-forum.ru/phpBB2/topic/118435-видеорегистратор-blackvue-dr400g-hd/

[Дядя 319]

блок питания хорошо укладывается под крышкой блока пркдохранителей, а кабель прокладывается под левой накладкой(снимать), и под потолком(слегка отгибать) плафон не задействуется.

[suseway 10]

Для его подключения потребуется запихнуть блок питания куда-то. Я спрятал в пространство над плафоном. Значит плафон вскрывать

@suseway, Вот. что попалось, может поможет чем http://www.ebay-forum.ru/phpBB2/topic/118435-видеорегистратор-blackvue-dr400g-hd/



у меня II версия... а по ссылке I

Изменено 11 февраля 2013 пользователем suseway

[Sergei36 866]

@suseway, Бог с ней, с версией. Речь о способах подключения

[suseway 10]

@suseway, Бог с ней, с версией. Речь о способах подключения

спасибо за ссылку кстати, там куча информации, правда я пока не понял можно ли ставить прошивку от 1й версии, или гдето есть прошивка для второй на русском...

[Moksha 66]

http://jetta-club.org/topic/10757-%D0%A4%D0%BE%D1%82%D0%BE%D0%BE%D1%82%D1%87%D0%B5%D1%82-%D1%83%D1%81%D1%82%D0%B0%D0%BD%D0%BE%D0%B2%D0%BA%D0%B8-%D0%B2%D0%B8%D0%B4%D0%B5%D0%BE%D1%80%D0%B5%D0%B3%D0%B8%D1%81%D1%82%D1%80%D0%B0%D1%82%D0%BE%D1%80%D0%B0-%D1%81%D0%BA%D1%80%D1%8B%D1%82%D0%BE/page-3



Итак в дополнение к  ссылке, хочу добавить конкретики применительно к джетте 6.

Отчет об установке видеорегистратора на "постоянку" от бортовой сети. Большое спасибо за советы "Сергей 36".

По усмотрению модератора, посты можно перенести в отдельную тему.

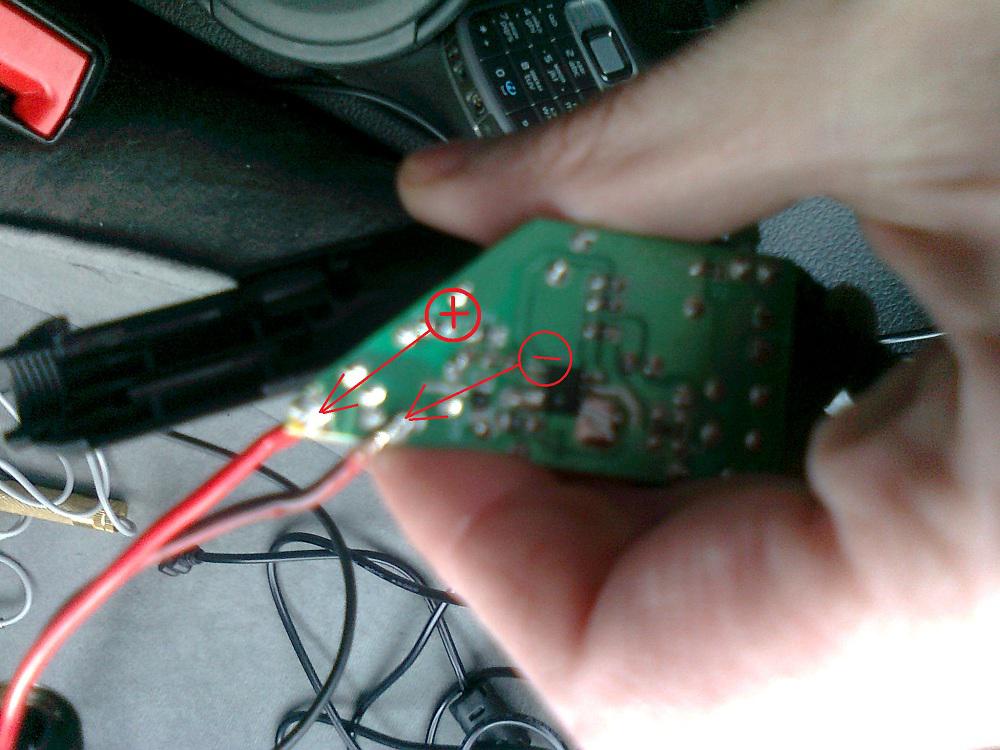

1. Разбираем штекер, (который понижает вольтаж с 12 до 5) выпаиваем заводские провода с креплениями и на их место припаиваем "колхозные". Красный провод это "+", Черный провод с красной полосой это "-". Длинные не нужны - сантиметров 20 максимум.



2. Собираем штекер с торчащими проводами.

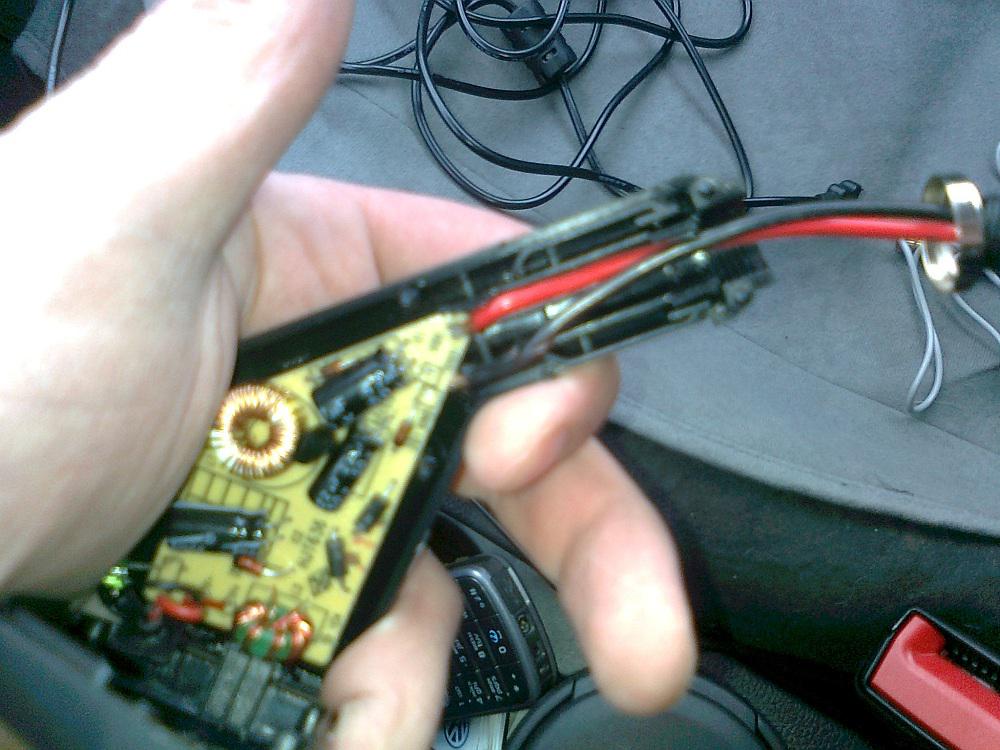

Выглядит это вот так

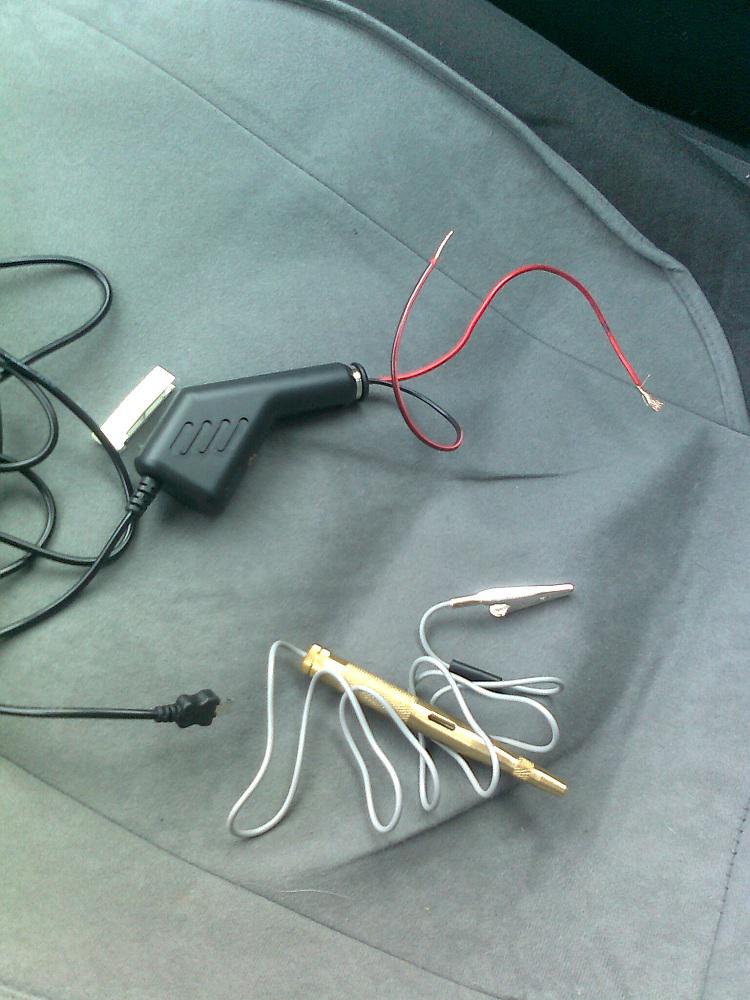

А затем вот так

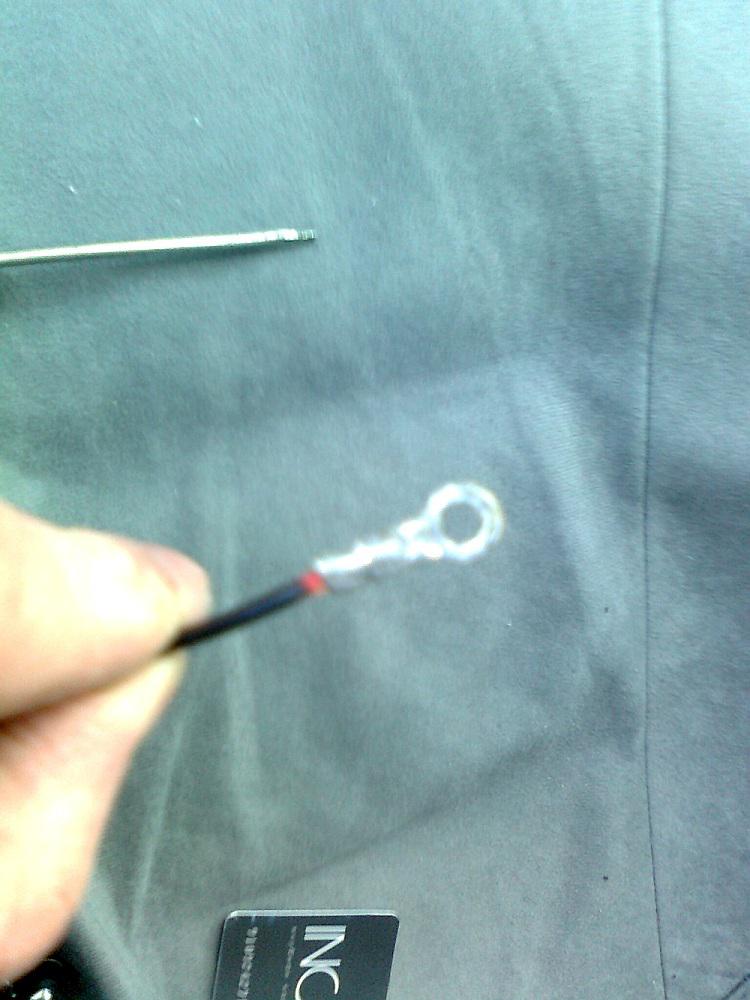

3. На минусовой провод одеваем колечко (по желанию).



[Sergei36 866]

@Moksha, Дружище! Да Вы эстет!!!

P/S:Мне уже стыдно стало, надо свой колхоз переделать

[Moksha 66]

@Moksha, Дружище! Да Вы эстет!!!

P/S:Мне уже стыдно стало, надо свой колхоз переделать

Да куда уж там.

[Moksha 66]

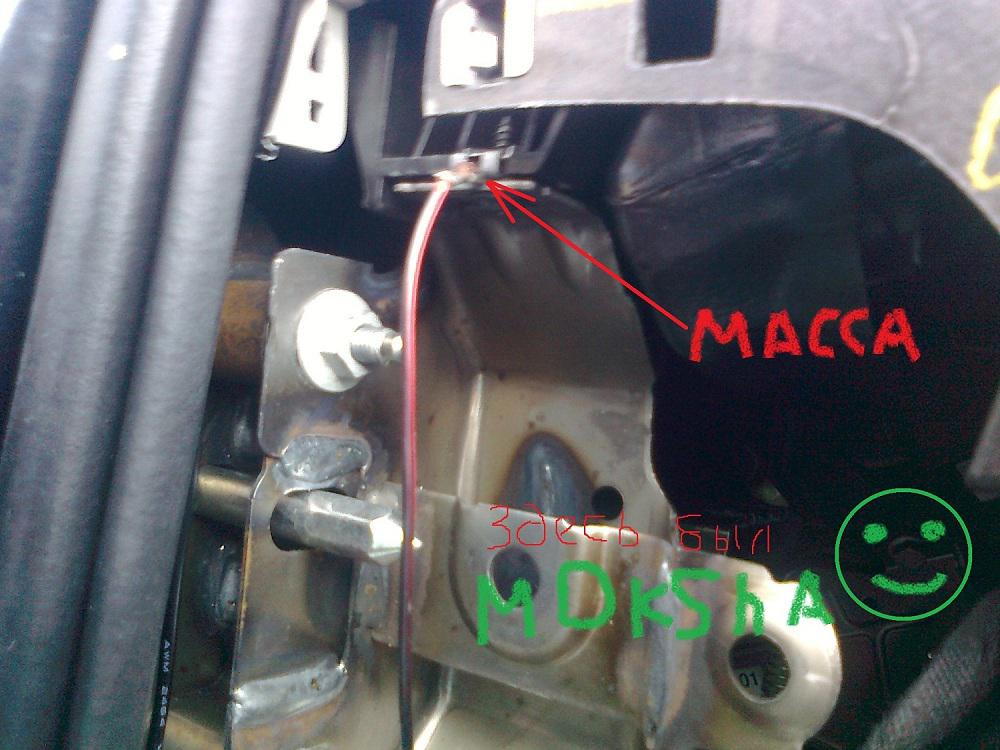

4. Кидаем минусовой провод на массу, как показано на картинке.
