Проблема с подключением камеры заднего вида

[кошан 0]

Ребят, ну умора с этими проводами)) есть жгут проводов (одно сечение, все знаю, там на излом), в нём коричневый провод и есть еще рядом 2 провода, инородные, они идут рядом, но не в общей связке, сечение больше заводских, провод толще, это скорее всего камера, или могу ошибаться?

Изменено 23 апреля 2018 пользователем кошан

[teymur88 351]

Ребят, ну умора с этими проводами)) есть жгут проводов (одно сечение, все знаю, там на излом), в нём коричневый провод и есть еще рядом 2 провода, инородные, они идут рядом, но не в общей связке, сечение больше заводских, провод толще, это скорее всего камера, или могу ошибаться?

Скорее всего да, если нету заводских датчиков давления в колесах либо нештатных парков



[alextdi 159]

Скорее всего да, если нету заводских датчиков давления в колесах либо нештатных парков

В жгуте на крышке багажника какие датчики, и какие там парковки?

[teymur88 351]

Скорее всего да, если нету заводских датчиков давления в колесах либо нештатных парков



В жгуте на крышке багажника какие датчики, и какие там парковки?

А где было написано, что речь о жгуте на крышке багажника?

[alextdi 159]

А где было написано, что речь о жгуте на крышке багажника?

Верно, нигде, но как тогда могут провода испортиться просто лежащие прямо и закрепленые?

Провода если и портятся, то на сгибах

[Atashka-56 0]

Здравствуйте. Купил новую камеру заднего вида, но при включённом двигателе изображение мерцает вот видео

Здесь советовали подключать камеру с помощью реле http://jetta-club.org/topic/19767-проблема-с-подключением-камеры-заднего-вида/?do=findComment&comment=421424

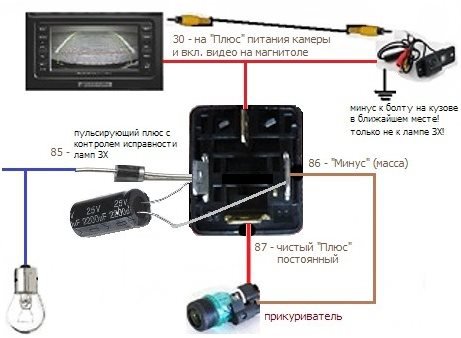

Я купил реле и подключил вроде по схеме, но всё равно изображение мерцает.

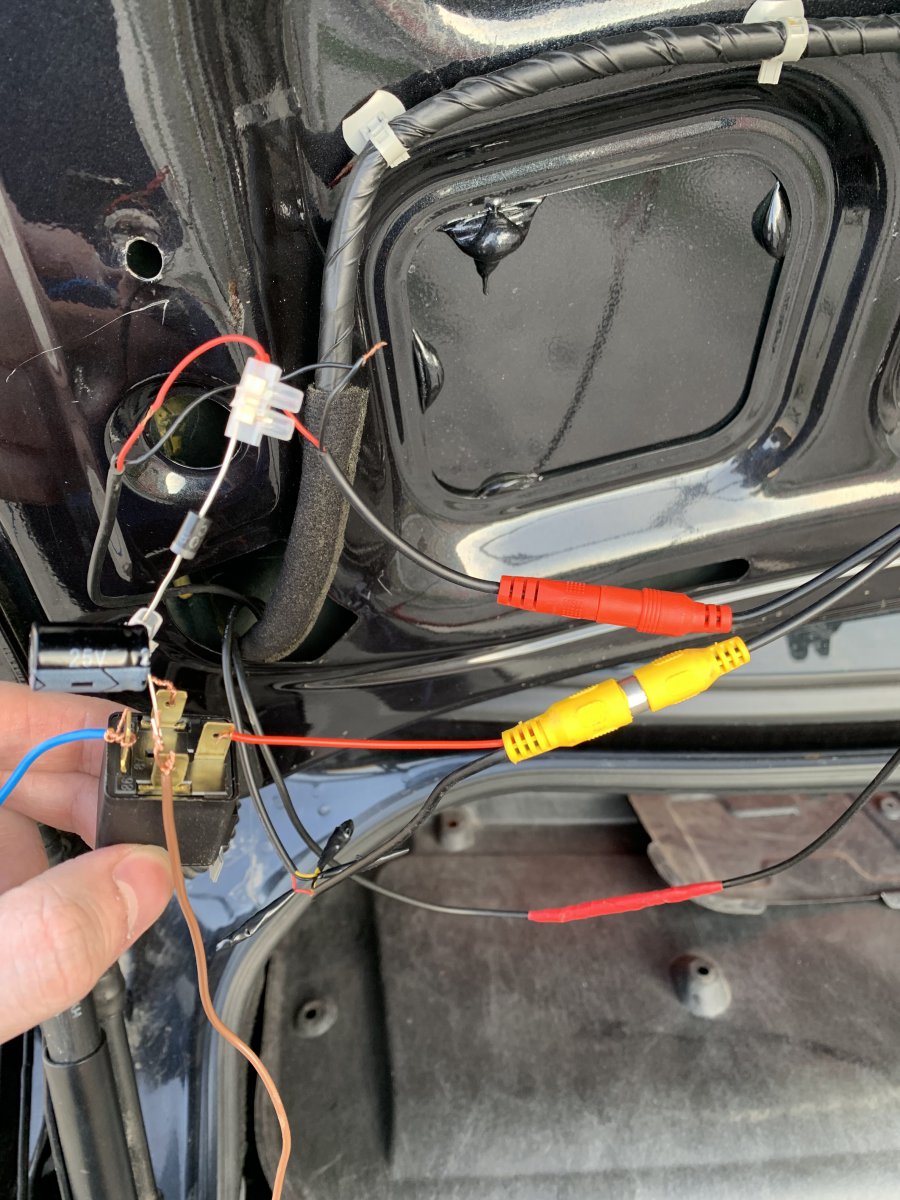

Вот как я подключил:

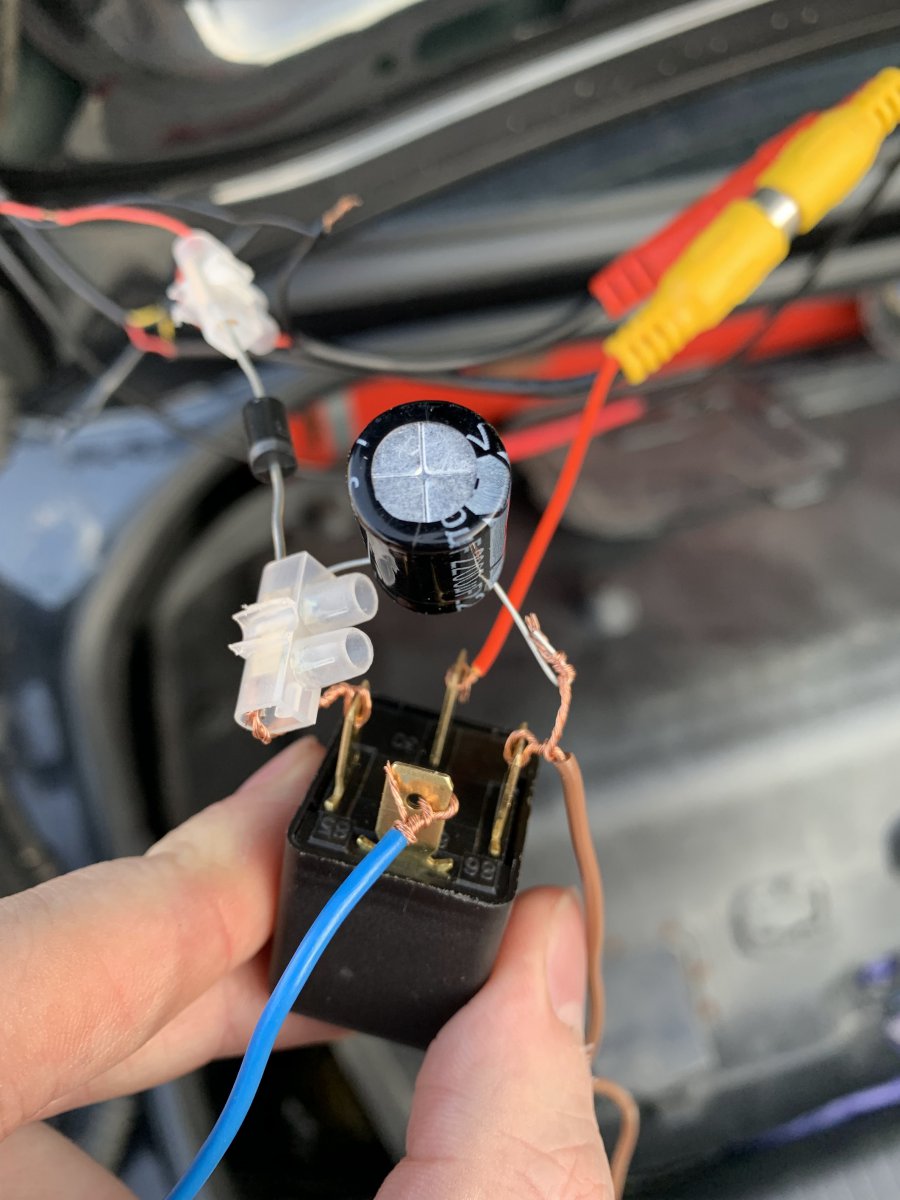

На верхнюю часть реле под номером 30, я подключил плюс от жёлтого тюльпана.

На нижний часть реле под номером 87, я подключил постоянный плюс с салонного предохранителя.

На правую часть реле под номером 86, я подключил массу с кузова и минус с конденсатора.

На левую часть реле под номером 85, я подключил плюс от лампы ЗХ, через диод и конденсатор, отрезав красный тюльпан, но есть проблема, в таком случае красный вход от задней камеры куда заходил красный тюльпан остаётся пустым и камера пишет нет сигнала, этот момент я не понял, на схемах про это не написано, в итоге я скрутил опять красный тюльпан и место скрутки подключил к диоду и далее к реле и подключил тюльпан.

Почему не нормализовалось изображение с включённым двигателем? Что я сделал не так?





[IslandSky 1 029]

Минус где взяли?

[Atashka-56 0]

10 минут назад, IslandSky сказал:

Минус где взяли?

В салоне, там где крепится магнитола.

[Atashka-56 0]

Подключил, но пульсация осталась Массы тоже куда только не подключал. Получается всё зря...

Что дальше делать не знаю.

[NikNikols 390]

Массу камеры не на крышку багажника, а на кузов кидать пробовали?
