Фотоотчет. Подсветка зеркал.

[Fedor 10 23]

Есть такая идея. Уже воплощенная правда не у нас .

[Greck 794]

Fedor 10

Да, куда запитать подсветку думаю мы бы разобрались, а вот как сделать саму подсветку и вживить ее в зеркало - вот в чем вопрос))

[Mariks 166]

подсветка как у Таурегов

[Fedor 10 23]

[Semicolon 9]

А объясните мне смысл такой подсветки?

[Fedor 10 23]

Semicolon

Иван смысл наверно вечерком проявляется кода выйти и сесть в машину нада.

[Fedor 10 23]

Необходимые запчасти:

Нижняя часть: 3U0 857 577 01C-------> с 2007!!!

3U0 857 578 01C-------> с 2007!!!

Лампа Skoda: 3U0 945 291 E 01C

3U0 945 292 E 01C

Адаптер 000 097 009-------> 2штуки

Примерно 3 м кабеля двухжильный

Инструмент: Torx, паяльник, изолента, отвертка

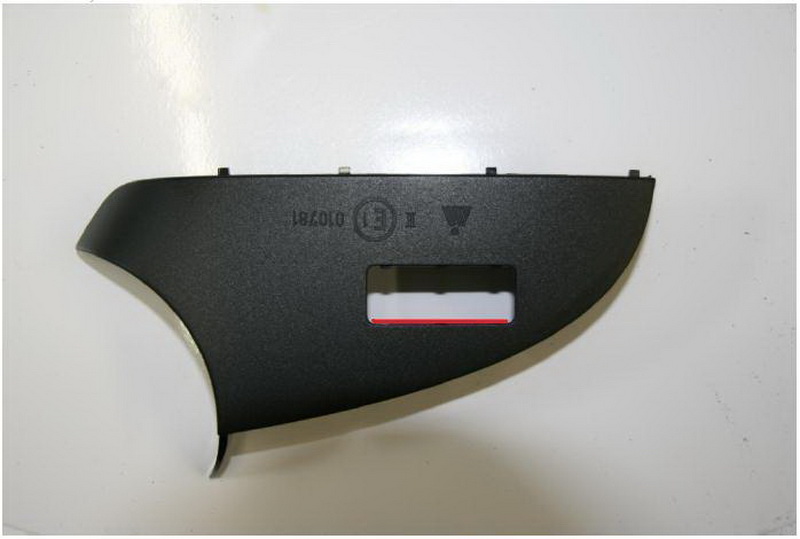

1: Вмонтирование светильников в нижние части зеркал:

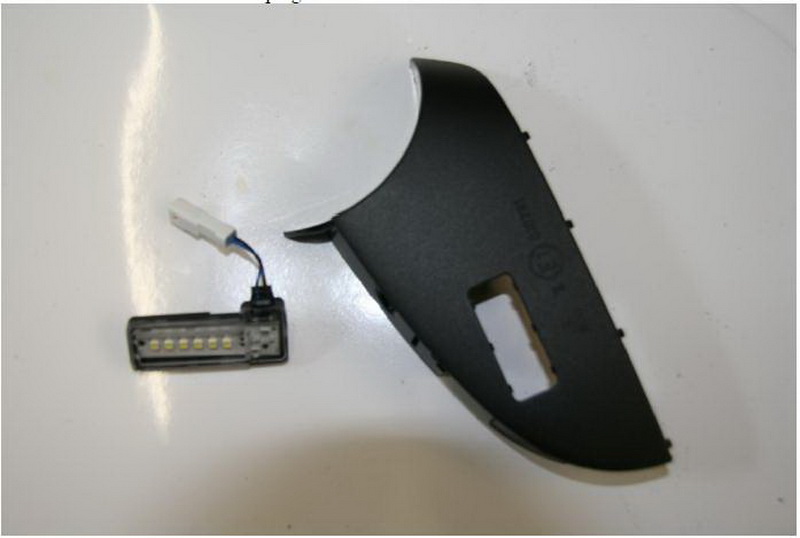

Светильники подходят на 100% в нижнюю часть, единственный недостаток, что надо нормально зафиксировать внизу!

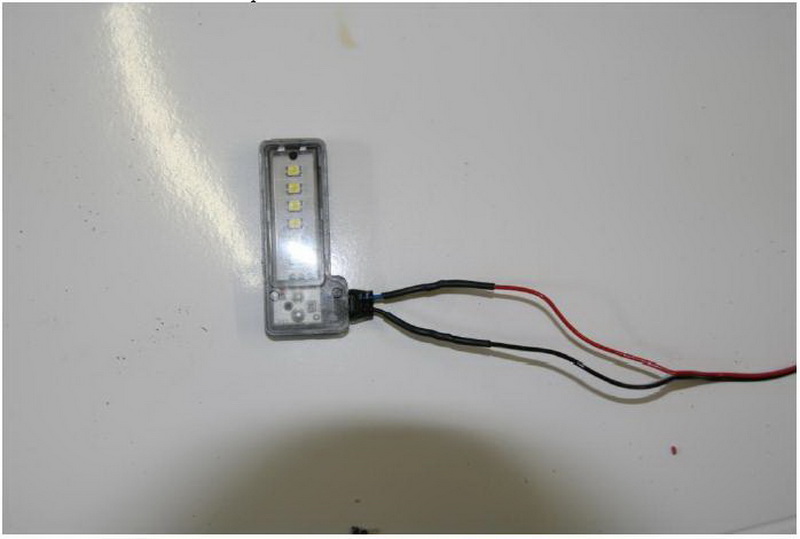

Теперь удаляем штекер светильников и припаивают двухжильный кабель:

Черный цвет ------масса

Синий цвет ------+12V напряжение

Используем двухжильный кабель с красной и черной оплеткой

Изолируем место пайки.

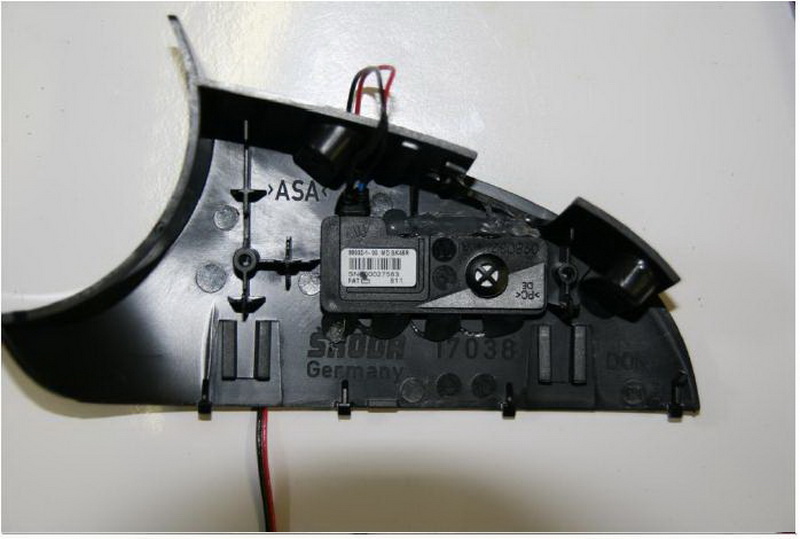

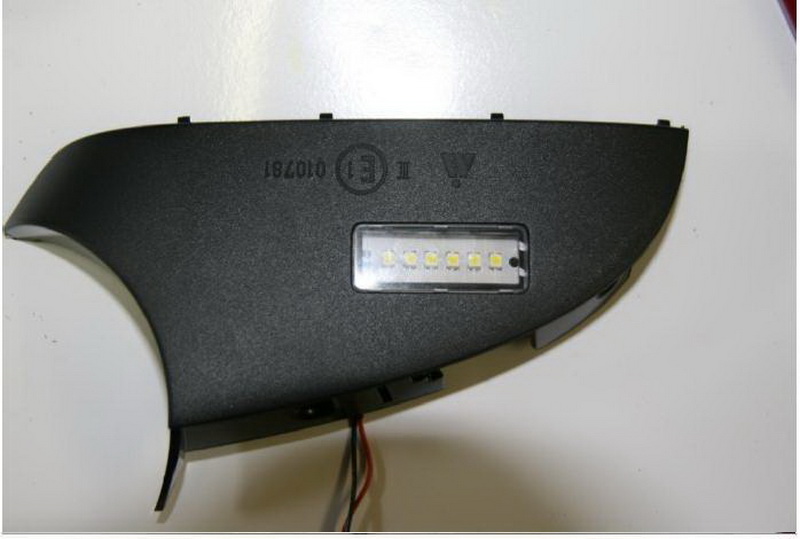

Теперь светильник может вклеиваться в нижнюю часть, используем горячий клей!

Не используем супер-клей, если светильник снова надо разобрать!

Работы над нижними частями закончены!

Теперь начинаем монтаж.



2: Монтаж на автомобиле:

Снимаем зеркало.

[attachment=1]6.JPG[/attachment]

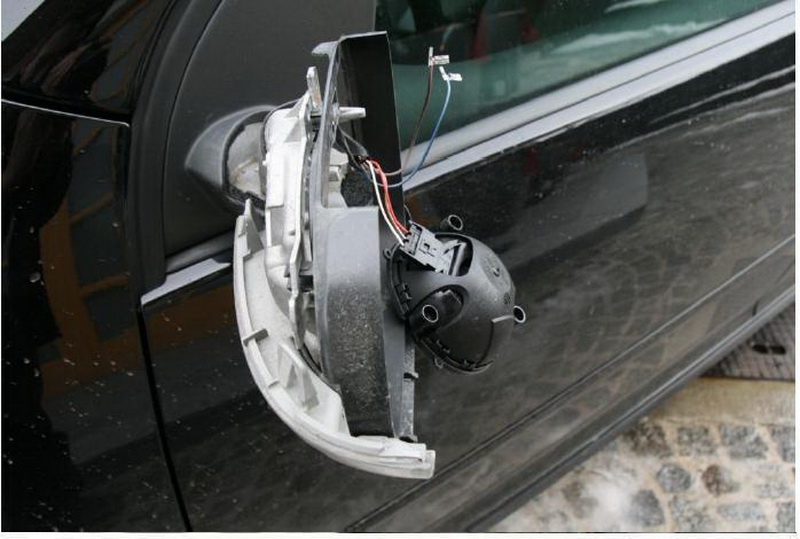

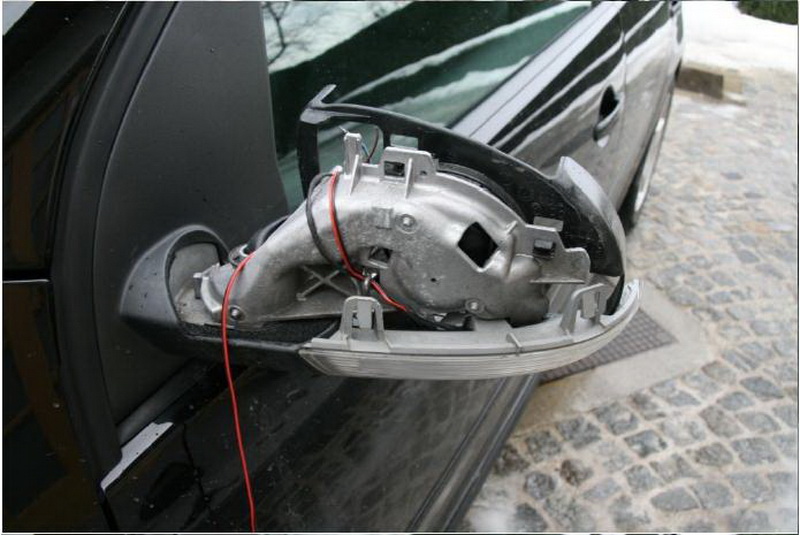

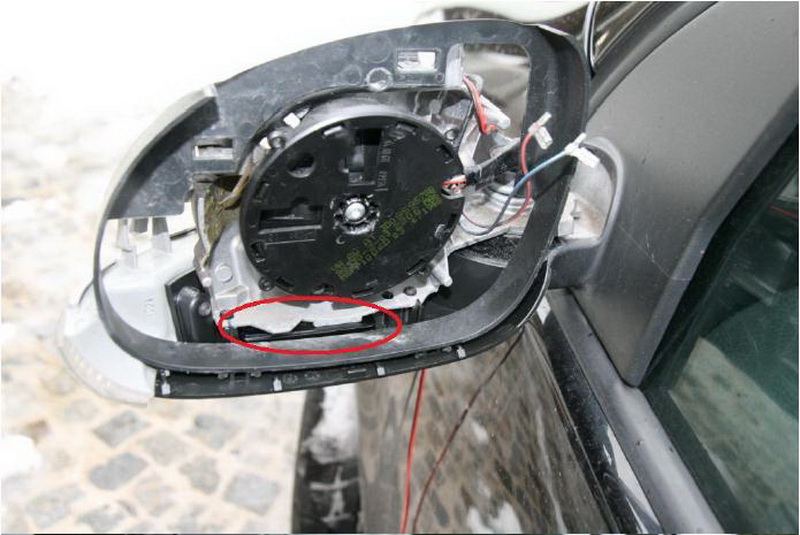

Откручиваем 3 винта и снимаем механизм поворота зеркала.

[attachment=0]7.JPG[/attachment]

[Fedor 10 23]

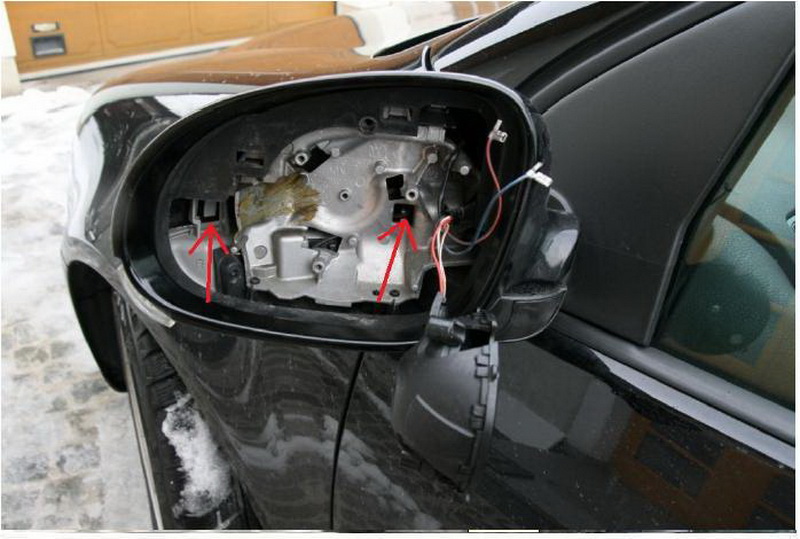

Если мотор сняли, можно удалять верхний корпус. Для этого 2 зажима в корпусе зеркала отдавливаем в стороны и наверх снимаем корпус.

Снимаем нижнюю часть, выкручиваем два винта и снимаем вниз.

Меняем старую нижнюю часть на новую.

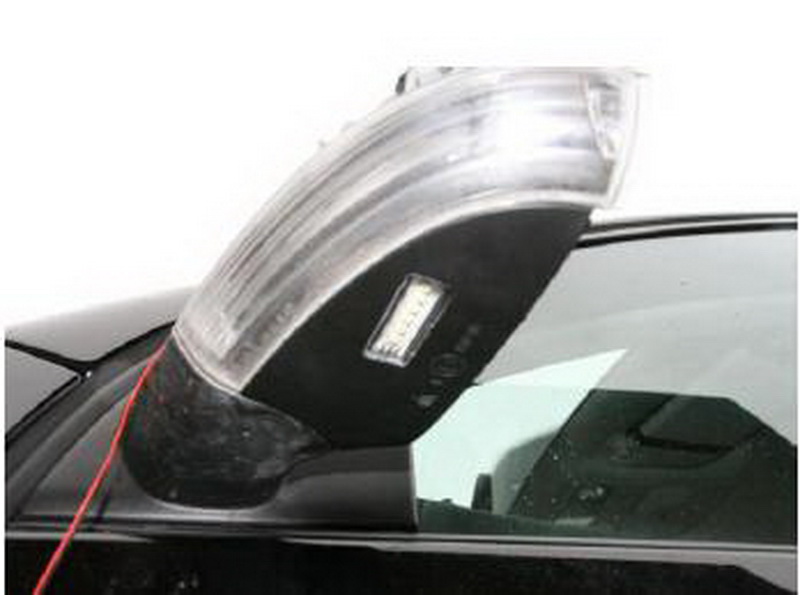

Завинчиваем обратно винты и все выглядит таким образом:

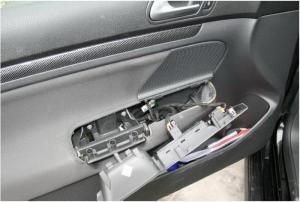

Снимаем обшивку двери:

Снимаем сперва ручку двери вместе с блоком.

Все штекеры отсоединяем.

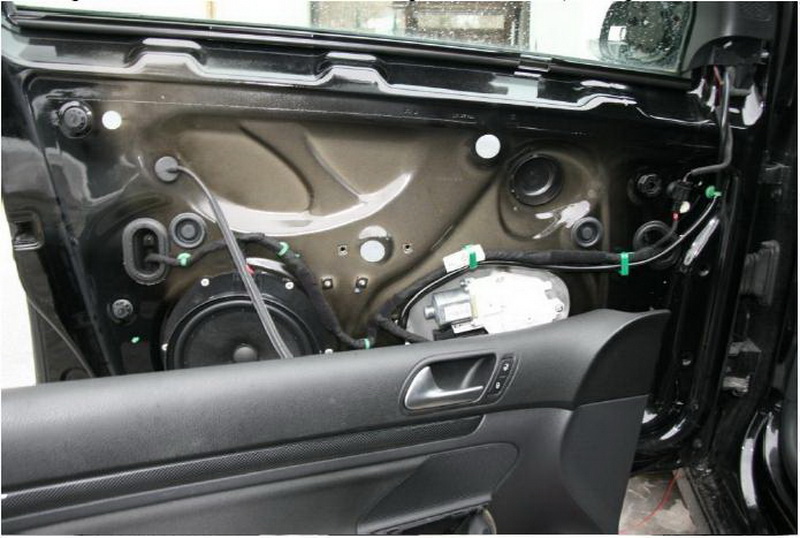

Снимаем полностью обшивку двери.

Снимаем вверху динамик, чтоб не мешал.

Добрались к винтам зеркала, выкручиваем и аккуратно вытаскиваем зеркало.

(ОСТОРОЖНО выкрутив винты, зеркало теряет жесткость с кузовом!!!!!)

[Fedor 10 23]

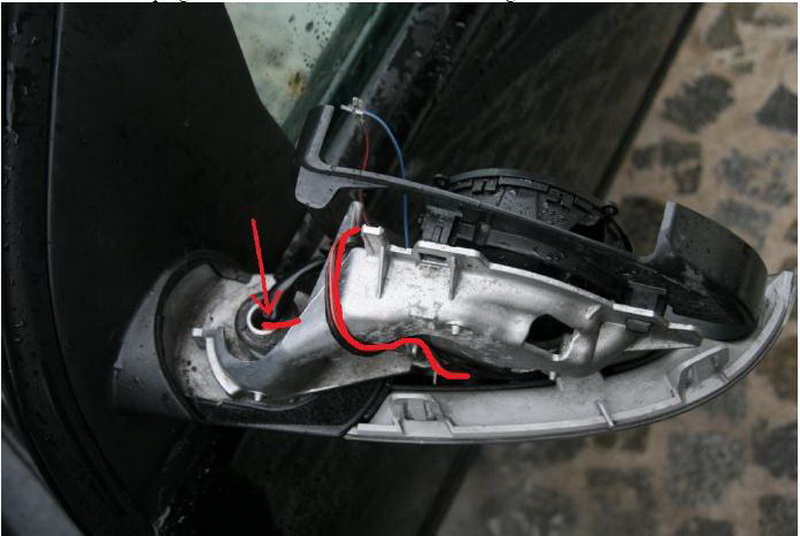

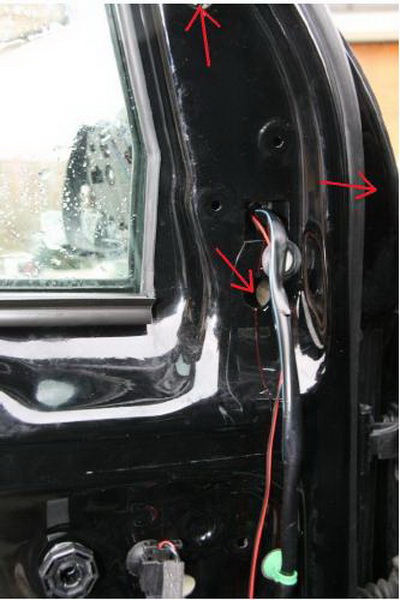

Протаскиваем кабель в середину и назад прикручиваем зеркало.

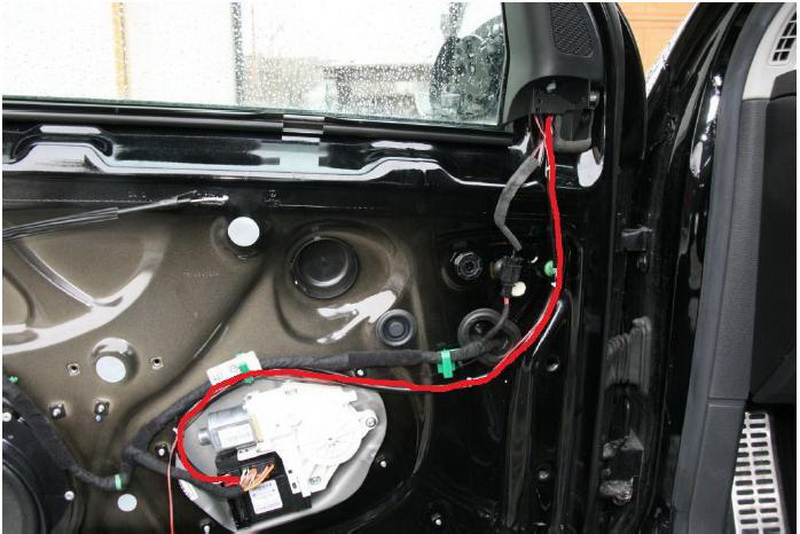

Так прокладываем кабель.

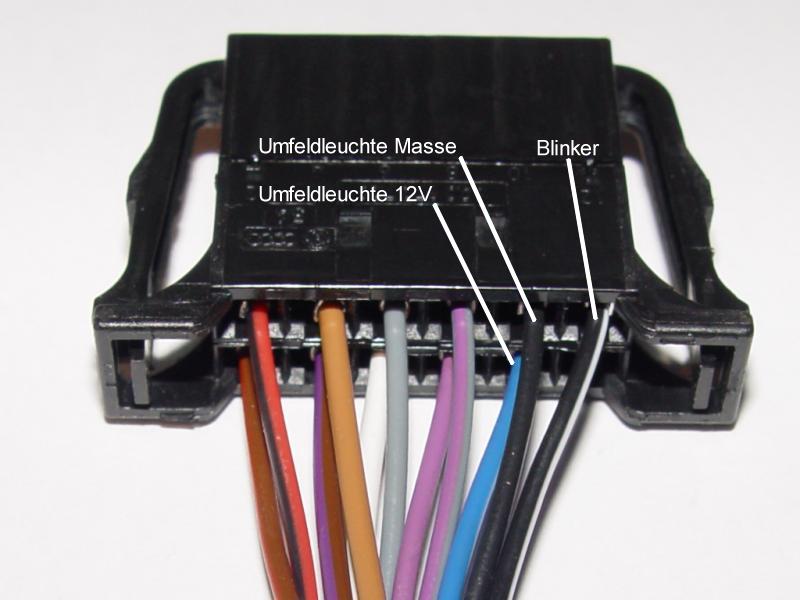

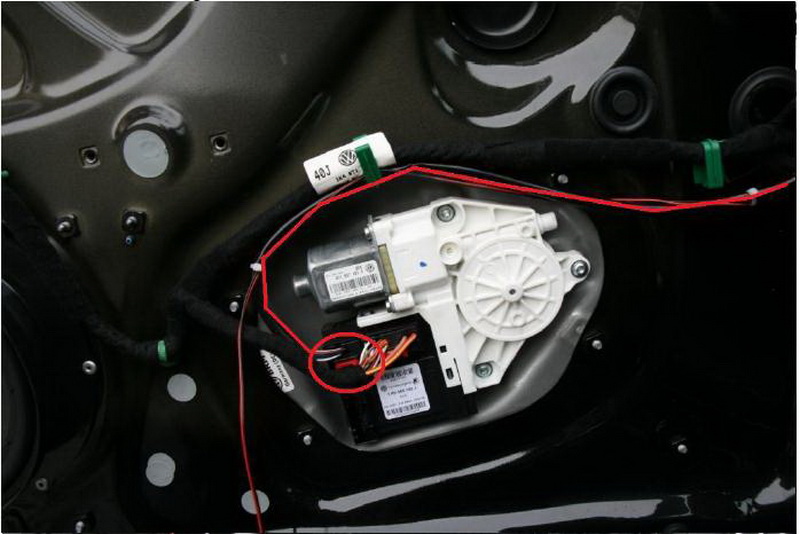

Вытаскиваем штекер из стеклоподъемника.

Массу подключаем в кабель подогрева зеркала PIN 7.

Можно использовать зажимы с изоляцией.

Красный провод на PIN 10

Если функция еще - не включена, можно изолировать и испытать 12 V + линию коротко на PIN 7 (подогрев зеркала) и смотрим будут ли светильники работать.

Теперь монтируют все снова в обратном порядке!



Кодировка:

STG 42 (электроника двери впереди / слева)

STG 52 (электроника двери впереди / справа)

STG 62 (электроника двери выбирают позади / слева)

STG 72 (электроника двери выбирают позади / справа)

STG-> функцию 07

+02 – освещение зеркал (только впереди)

[Виталий 49]

Я так понял нужно активировать в компе функцию подсветки?
