Фотоотчет. Подсветка зеркал.

[Serj 61]

ДОРОХО ОДНАКО....!!!!

[Fedor 10 23]

Serj

Уже поздно заказал, на шкодовском сервисе. Кстати они там бакс считают по 7.9 вощем вне конкуренции на все в данный момент запчасти. Экзист просто нервно курит в сторонке.

Такс три последние позиции пока под вопросом, требуют уточнения.

[riwera 1]

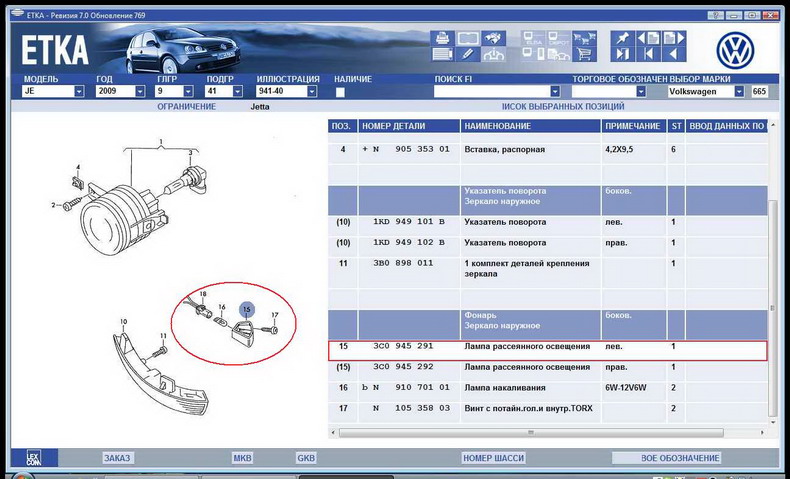

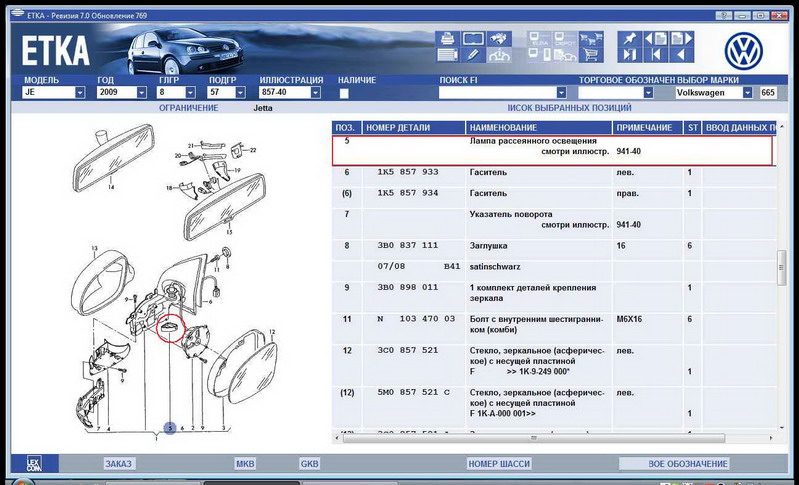

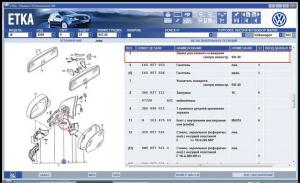

А кто знает кде это стоит? и как оно светит? Не понятно, потому как нижняя часть зеркала на jetta в еtka одна для всех зеркал.

Может у кого elsa есть посмотрите.

[Fedor 10 23]

riwera

Как светит, есть на первой странице. А то, что ты выложил просто так не поменяешь, только купив новое зеркало.

[riwera 1]

Обидно, а так хотелось обойтись малой кровью. А есть фотки такого зеркала? посмотреть с низу как это выглядит и может быть как нибудь заколхозить.

[Serj 61]

у кого под рукой есть хороший магазин со светодиодной техникой......

может можно подобрать светильник, похожий на 3U0945291E 01C , я думаю стоимость будет раз в 10 меньше....

[Fedor 10 23]

vop2002

Вадик должон тебя разочаровать, "бюджетный" отчет Кукиша с гольф клуба нам не подходит (отдельное спасибо Кукишу за отчет )

Такс начнем попорядку, пока детали не приехали, ждемс. Но меня чета грызло, есть ли подводные камни???

Решил разобрать дверь, пасажирскую.

Такс на будущее, мож каму нада будет номер ручки, всякое могет быть. Крепление там просто вшивое или паршивое, сломать раз плюнуть.

Как дальше разбирать, есть масса отчетов

Заглушка под пищалкой у нас другого цвета, но это не принципиально.

Ну, а теперь о главном.

Номер блока регулятора двери, тож на будущее.

Как вытащить разъем в который мы по идее должны взять питание, на нижней фотке. Просто нажать красный ключь, он выскакивает и дальше отжать вниз черный второй ключик и смело потянуть на себя, ломаться там нечему

Вытащив разъем и повернув его в сторону, увидим как и он разбирается, нада тонкую отвертку.

Такс, как все это дело выглядит в разобраном виде.

И тут меня ждало разочарование или подводный камень, который приготовил VAG

Нет у нас провода, в пине № 10 И соответственно нет и в самом блоке регулятора двери, штырька на пин №10

Извини тезка , то подключение, что ты мне скинул применимо только для гольфоводов



Так, что на будущее, используя отчет с гольф-клуба можно ожидать приятный сюрприз

Уже испробовано на моей шкуре при колхозе подсветки дверей

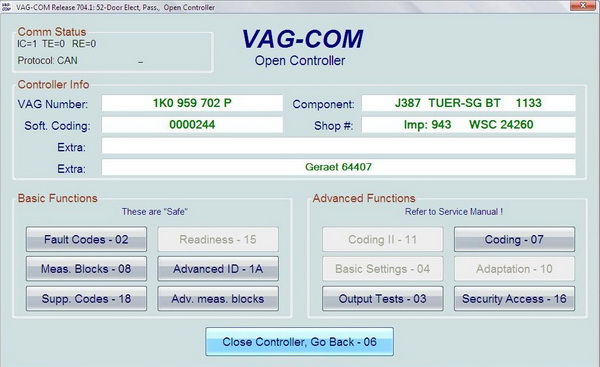

А в чем тут разница, магу изложить и так посмотрев отчет Кукиша мы из его скрина VAG COM-a видим следующее

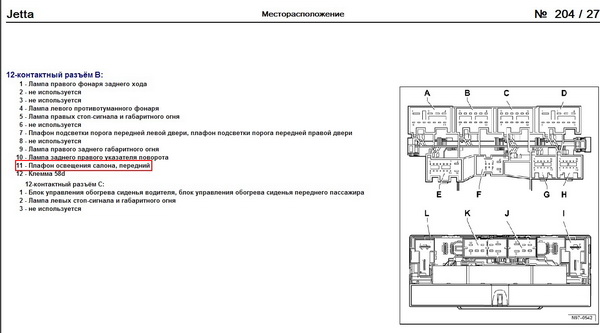

Итого подключение в нашем случае придется брать с пина № 11 и 13, судя с этого мануала. А может я и не прав,нада подумать

[Юрчиk 5]

Дай фото контактов блока управления двери. 11-й это масса - сигнал идет с 10-го.

[Fedor 10 23]

Юрчик

Спецом разобрал снова дверь, нет там контакта (штырька) в блоке

PIN 4-5-7, 11-12-13

[Fedor 10 23]

Не выдержала душа , съездил к знакомому у котороего есть Superb, посмотреть алгоритм работы подсветки. Знач так, при открывании с брелка или ключа включается на сек 30, ну и при открывании двери тож включается. Алгоритм похож на работу плафона освещения салона. Посоветовавшись с Юрчиком пришли к решению, что на крайняк можна использовать питание от

SC15-предохранитель 15 в блоке предохранителей, J519 - блок управления бортовой сети (освещение салона)

или тянуть отсюда J519

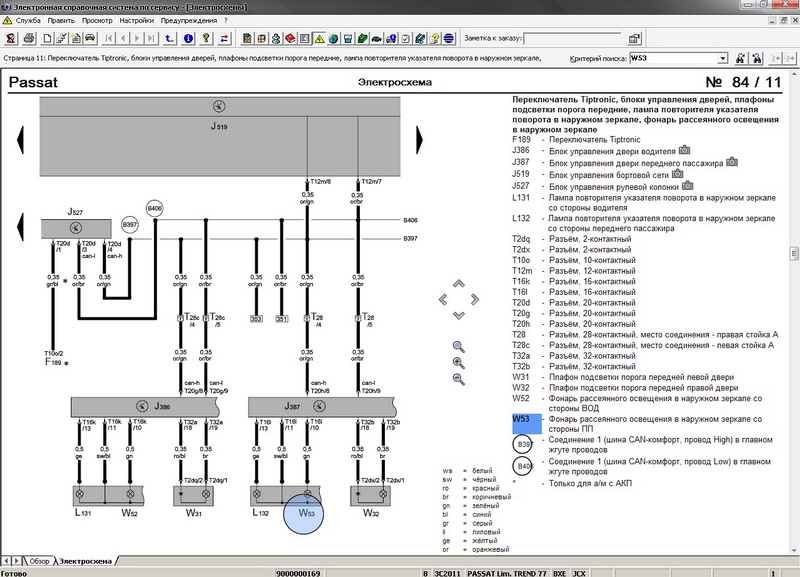

А вот как это дело выглядит на пассике, кстати всегда чета меня мучило почему на VWVortex берут схему от пасса, потому что она шире чем у гольфа и джетты и ее берут как образец в сравнении

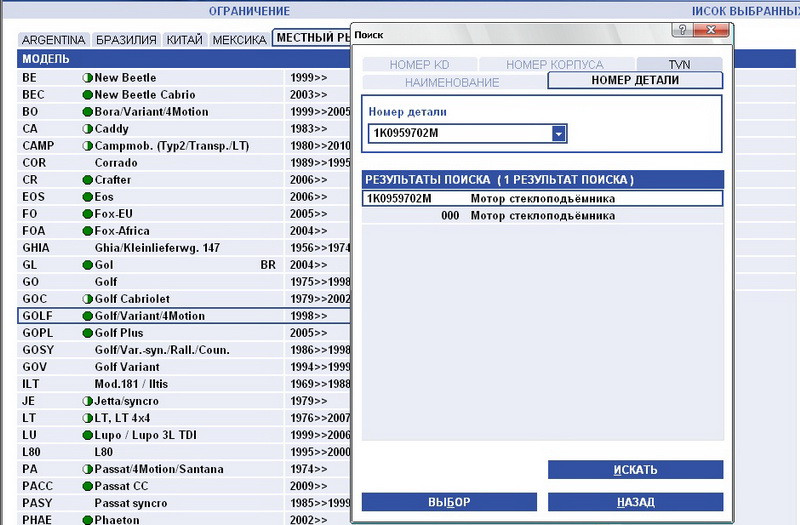

мой блок 52

и кусок скана

Address 52: Door Elect, Pass. Labels: 1K0-959-702-MIN3.LBL

Part No SW: 1K0 959 702 P HW: 1K0 959 792 L

Component: J387 TUER-SG BT 1133

Coding: 0000244

Shop #: WSC 24260

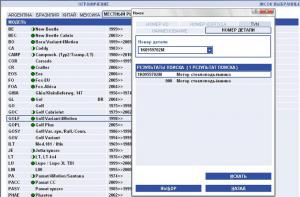

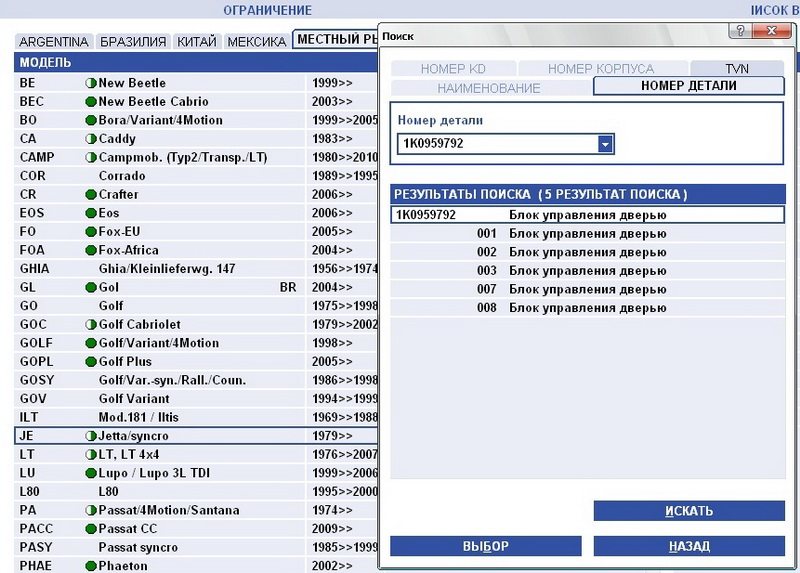

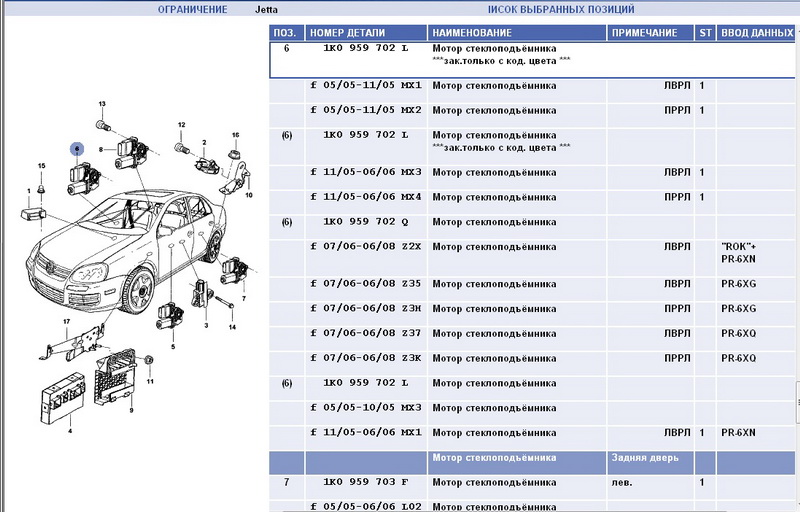

Некоторое дополнение, знач если блок 1K0 959 792L работать не будет , надо блок с последней буквой С или Q на крайняк J. Но так как это старая маркировка, то новая вместо буквы идет циферка вроди 004.
