Фотоотчёт по установке оригинального ксенона на Golf/JettaV

[jurec 16]

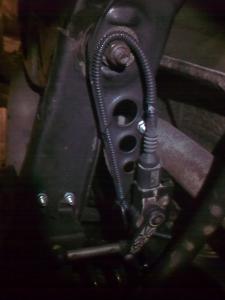

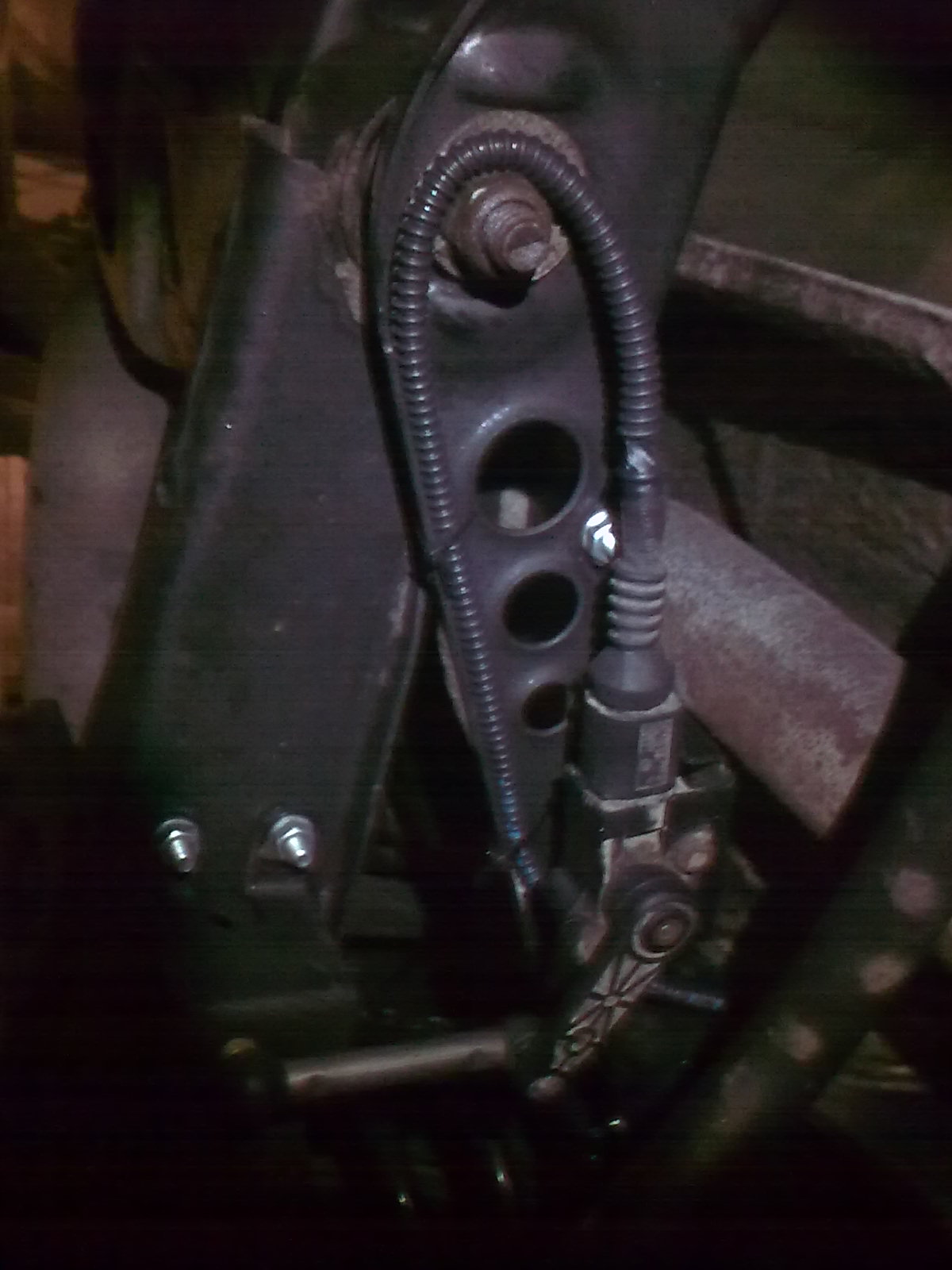

Кстати, вот фото как я закрепил проводку от заднего датчика

Мне кажется так проводка не будет тереть по рычагу при движении.

[Greck 794]

а как по штатному?

[jurec 16]

а как по штатному?

Если чесно Х.З., мне кажется, что так перетирать провода не будет, поскольку они закреплены только на не двигающихся между собой деталях подвески и кузова автомобиля.

[Виталий 49]

Юрец как результаты ?

[Imago 9]

Возник один вопрос при установке фар - куда подключить питание (+) для блока коррекции? На фото в начале темы видно блок предохранителей. Так вот, на моей машине не идут провода к первому предохранителю, который должен отвечать за ручной корректор, хотя предохранитель установлен . Потерял уйму времени но так и не смог понять куда именно можно подключиться. Может есть еще варианты откуда взять питание или я неправильно понял процесс подключения?

Никак не получается защелкнуть на правой фаре 12-ти пиновый разъём, после установки пинов фиксатор защелкнул а он как будто упирается во что то

Еще вопрос. Блоки розжига ставлю не оригинальные и возникло пару вопросов с их правильным подключением. Как можно посмотреть схема разъёма, чтобы понять какой провод за что отвечает?



П.С. Нельзя начинать установку в 20.00 - после 2 ночи хочется поставить назад стоковые фары и не себе мозги. Хорошо хоть сразу покромсал родную фишку - дороги назад нет.



Питание можно взять в любом свободном месте в блоке предохранителей. Я временно вообще по началу на прямую примотался к питающему проводу, а уже потом через предохранитель.

Что бы штекер зашел в паз на фаре, как и писалось выше, надо его защелкнуть, подвинув внутреннюю часть (вроде оранжевая).

По схеме блоков розжига не в курсе.

Изменено 17 февраля 2012 пользователем Imago

[jurec 16]

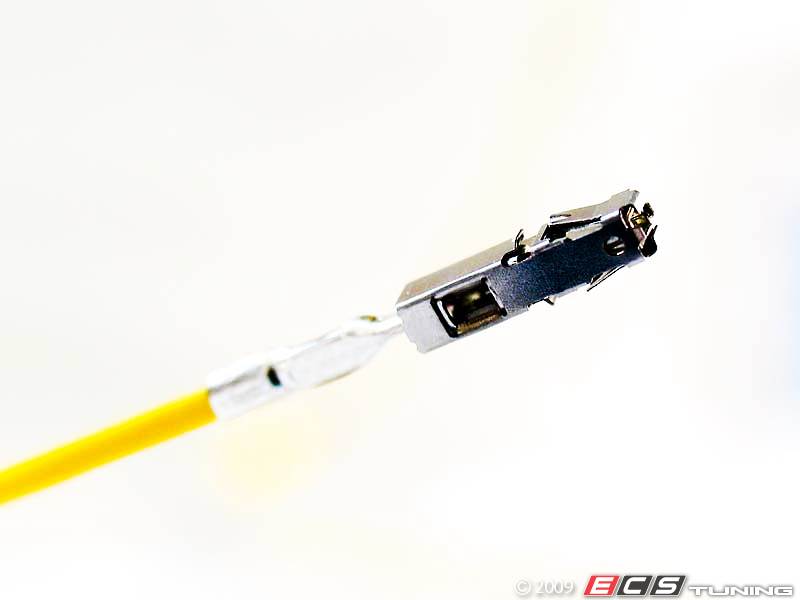

А какие провода вставляются в А и D штекеры на блоке 000 979 009E или 000 979 131E? Если можно дайте их фото

[vkylymnyk 179]

А какие провода вставляются в А и D штекеры на блоке 000 979 009E или 000 979 131E? Если можно дайте их фото

я тебя спрашивал есть ли))) 000979025

[jurec 16]

Принимайте в ряды машин с оригинальным би-ксеноном Бош

Огромное спасибо Сереге с гольф-клуба и Виталику vkylymnyk за помощь и поддержку в покупке и установке фар!

Ставил по схеме из первого поста темы, в принципе, все довольно просто, но роботы много, особенно с протягиванием проводки, которой ушло около 75 метров.

Проводку от фар и датчиков в салон укладывал в пластиковую гофру.

Блоки Kaixen, лампы филипс Д2С, подключил через переходник.

Питание на блоки взял с коричневого (-) и желтого (+) проводов, которые идут на фишку внизу фары для штатных блоков, через это же отверстие завел проводку в фару.

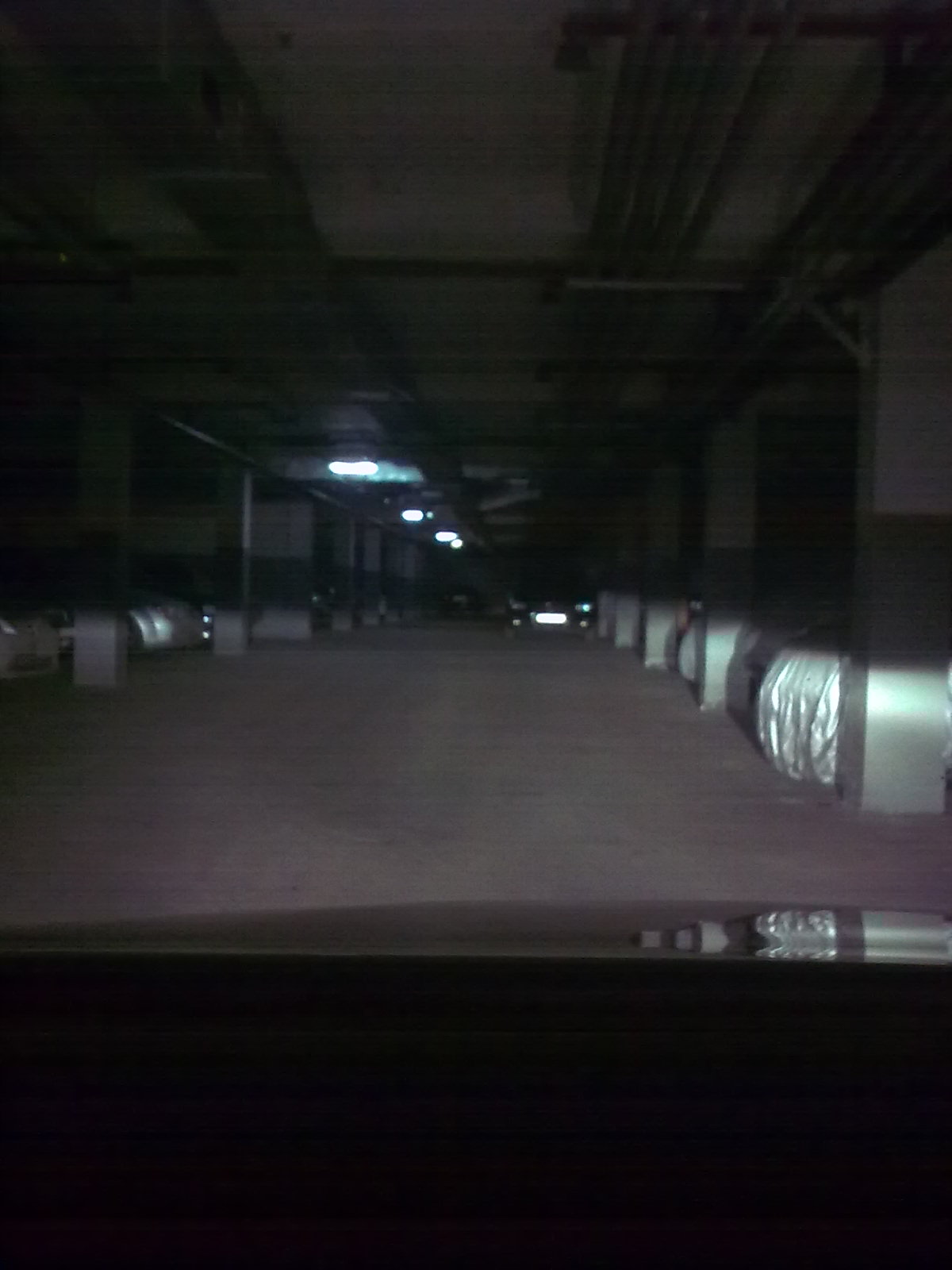

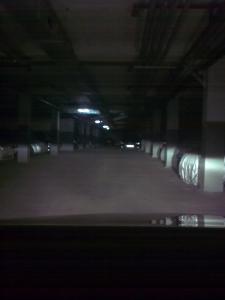

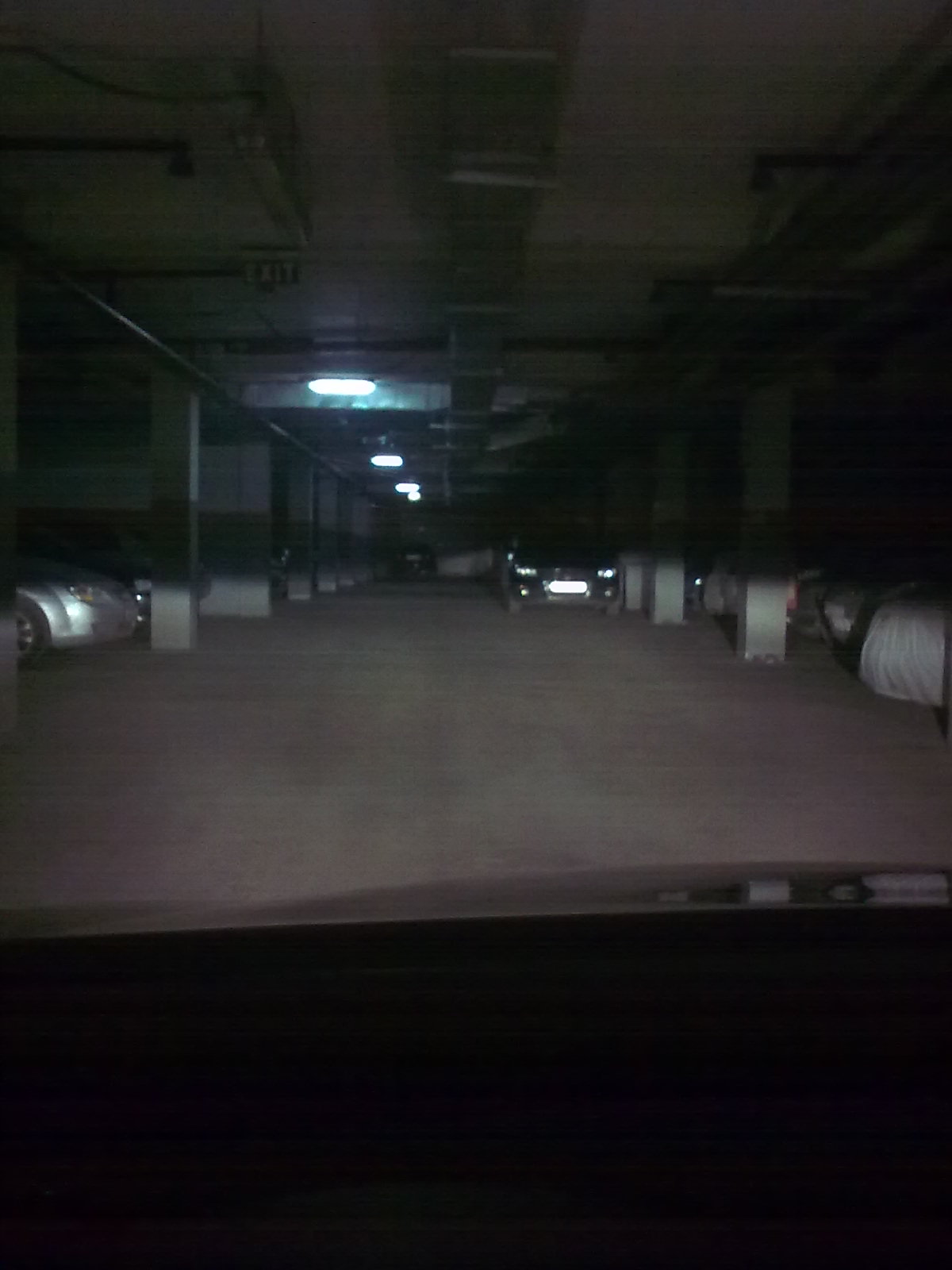

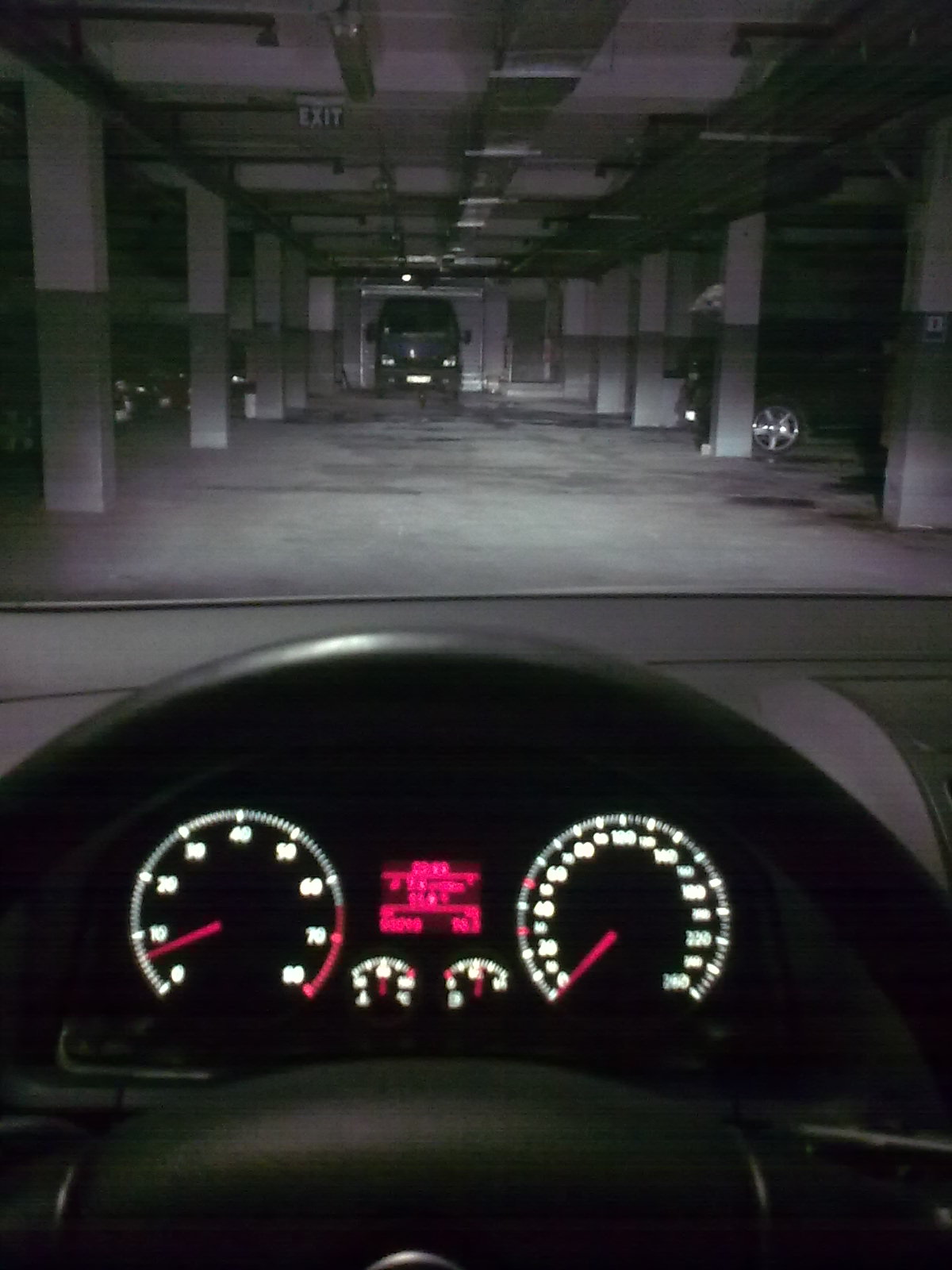

Свет теперь такой

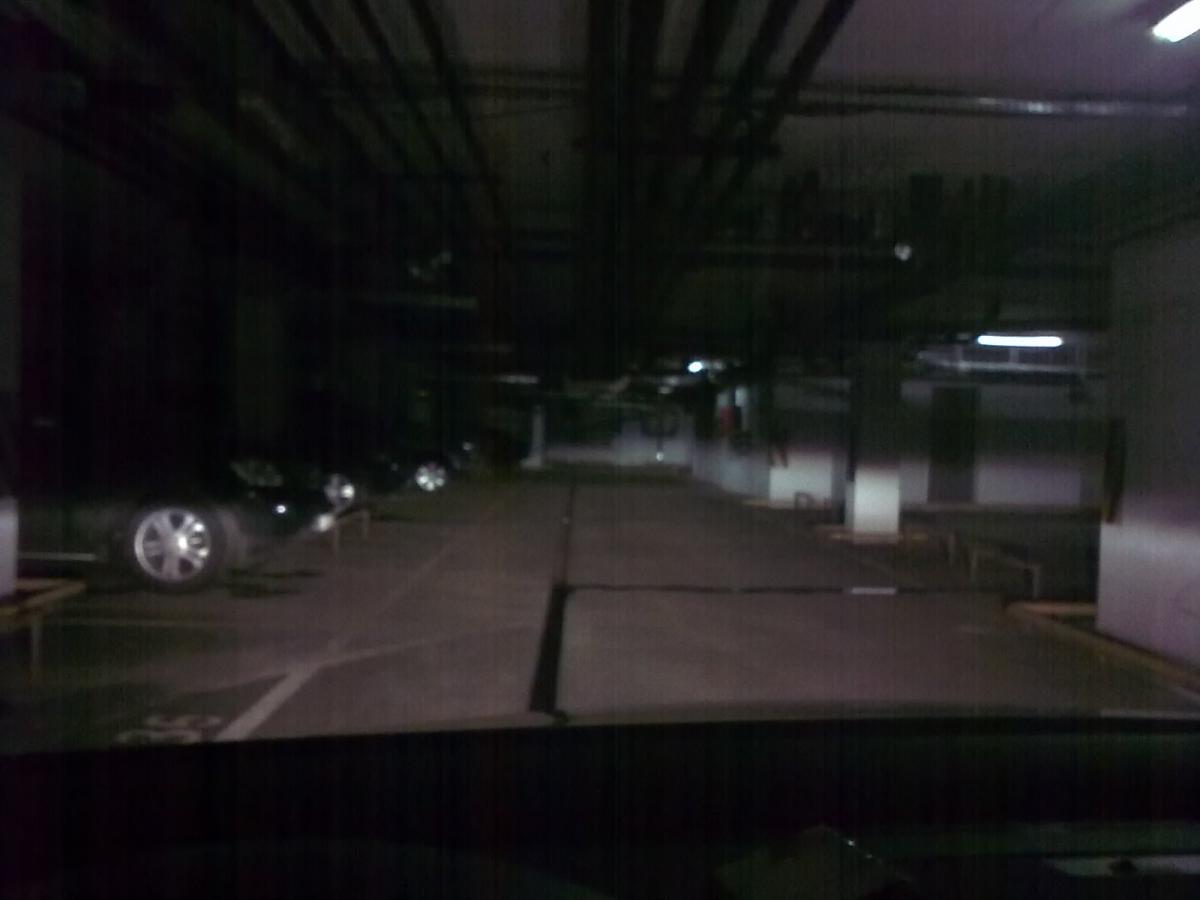

а был такой отстой для ослепления НЛО

Перед установкой фар, ездил месяц с штатным галогеном, разница ОГРОМНА!

Бюджет дела равен установке линзовых фар от Хеллы +/- 100 у.е. (количество выпитых бутылок пива не в счет ), но теперь не нарадуюсь роботе автоматического корректора, который, кстати, очень заметно пытается удержать уровень фар при езде по не ровной дороге ну а дальний вообще просто не скромно включать

З.Ы. за качество фоток прошу тапками не кидать, если есть вопросы, с радостью отвечу.

[Imago 9]

Молодец! Скоро привыкнешь!

[vkylymnyk 179]

Юра а ты боялся)))
