Перепиновка красной приборки в белую\цветную

[Юрец 327]

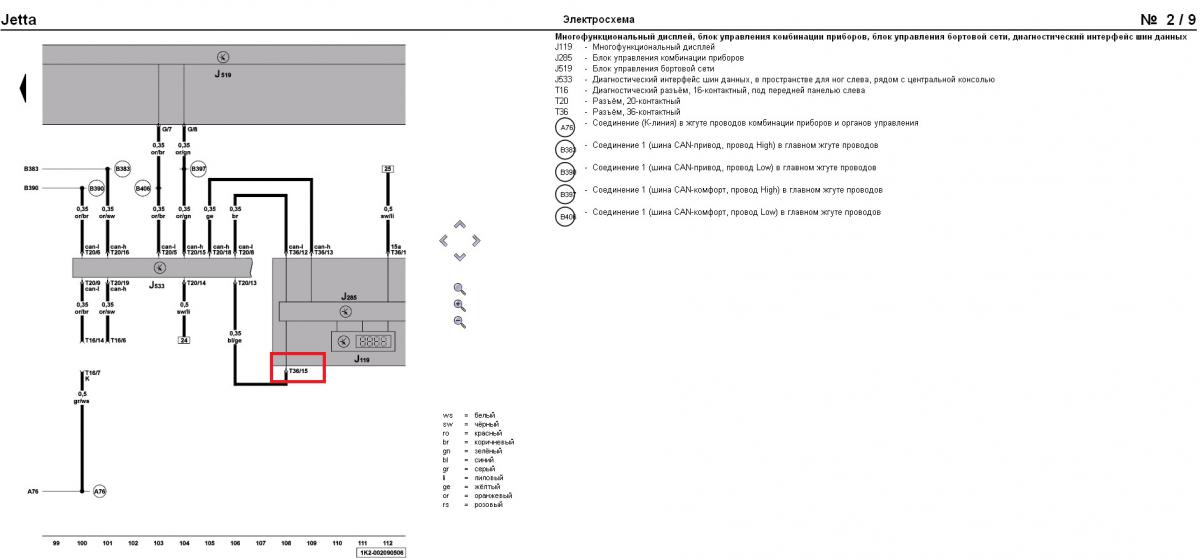

Судя по схеме 15 контакт приборки правда многофункциональной идет с 36 контактного разъема идет на диагностический интерфейс в разъем 20 пиновый в 13 контакт.

А вот разъемы Can-L и Can-H c 36 контактного разъема приборки идут на 20 контактный разъем в пины 18 и 8.

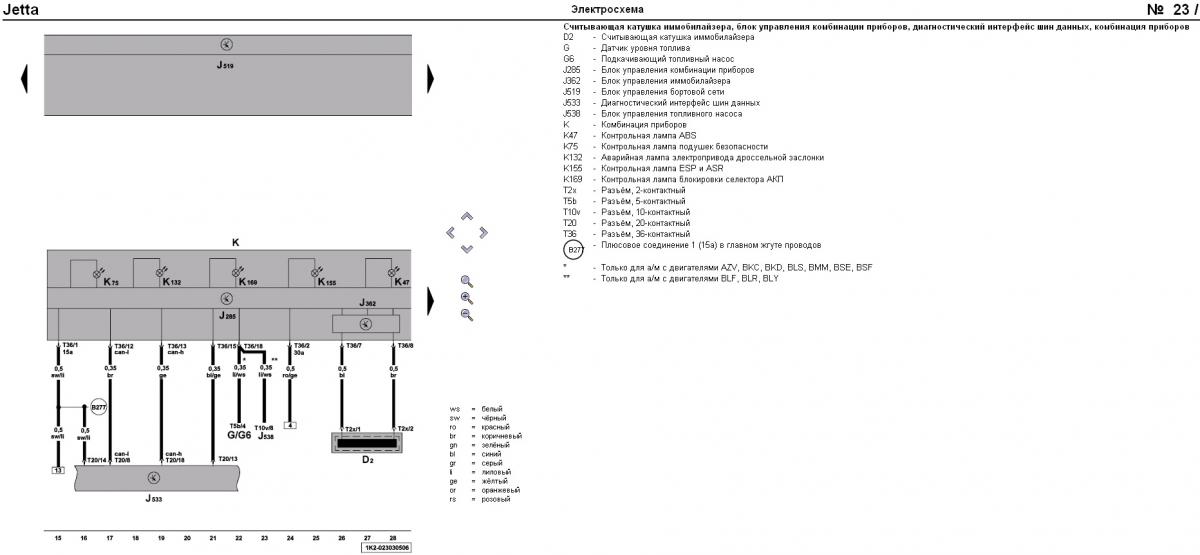

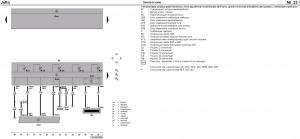

и в этой схеме тоже подтверждаются мои слова:

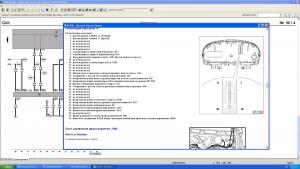

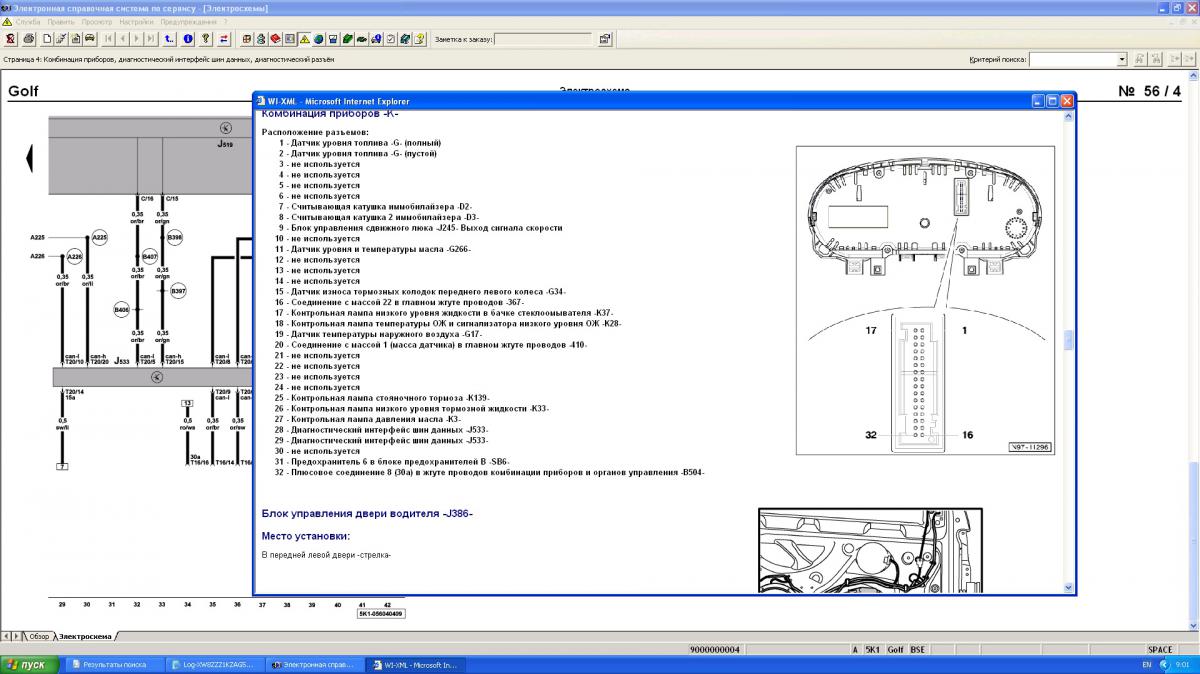

Спасибо, но это все не то, это распиновка нашей красной приборки, а вот куда конектить этот проводок к новой приборке???

[Greck 794]

да незачем его коннектить туда...

[Юрец 327]

да незачем его коннектить туда...

Так Я его и не подключал, итак все работает(наверное)

[Space 38]

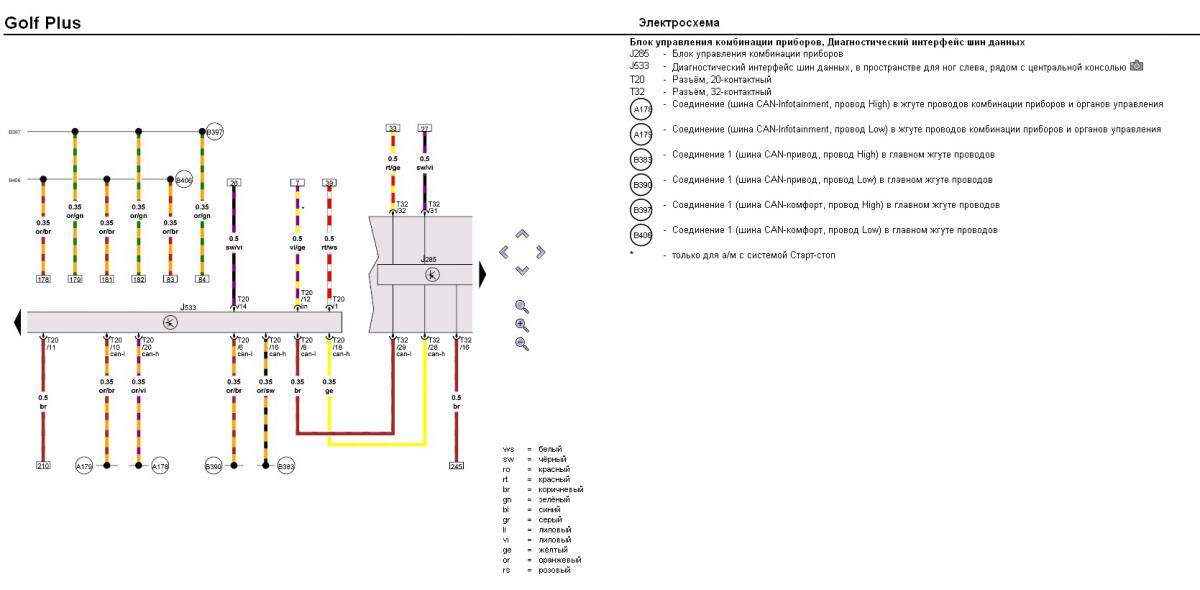

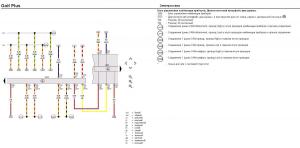

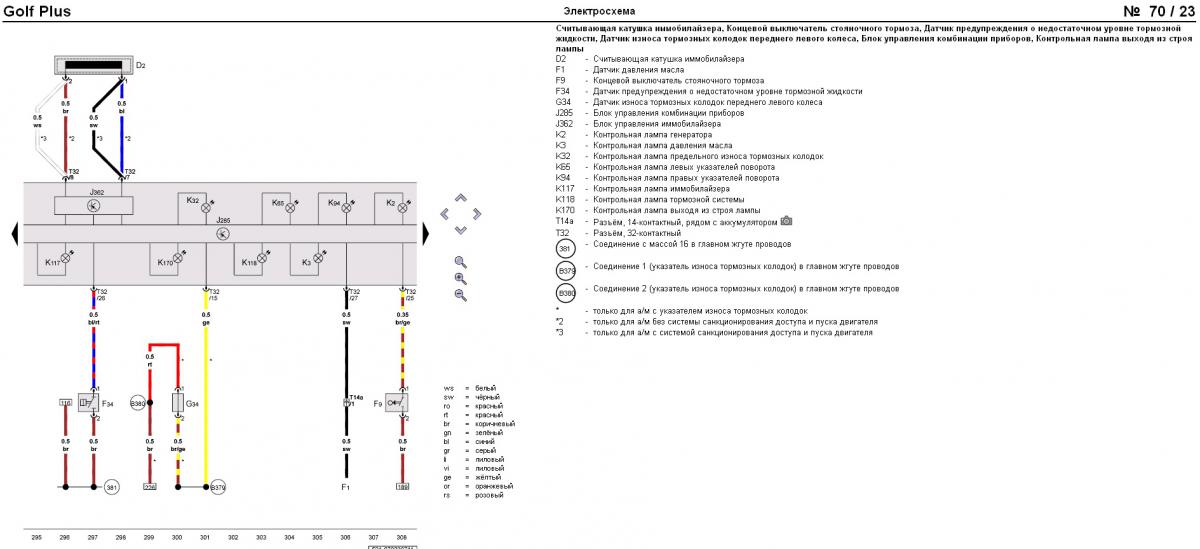

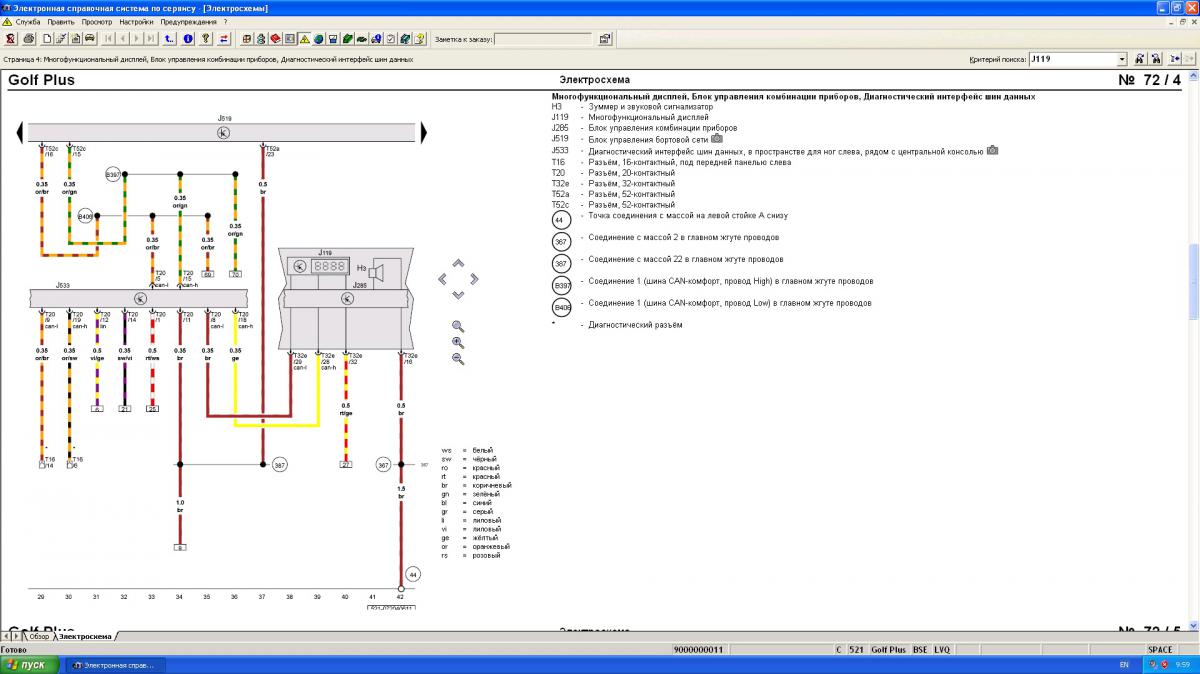

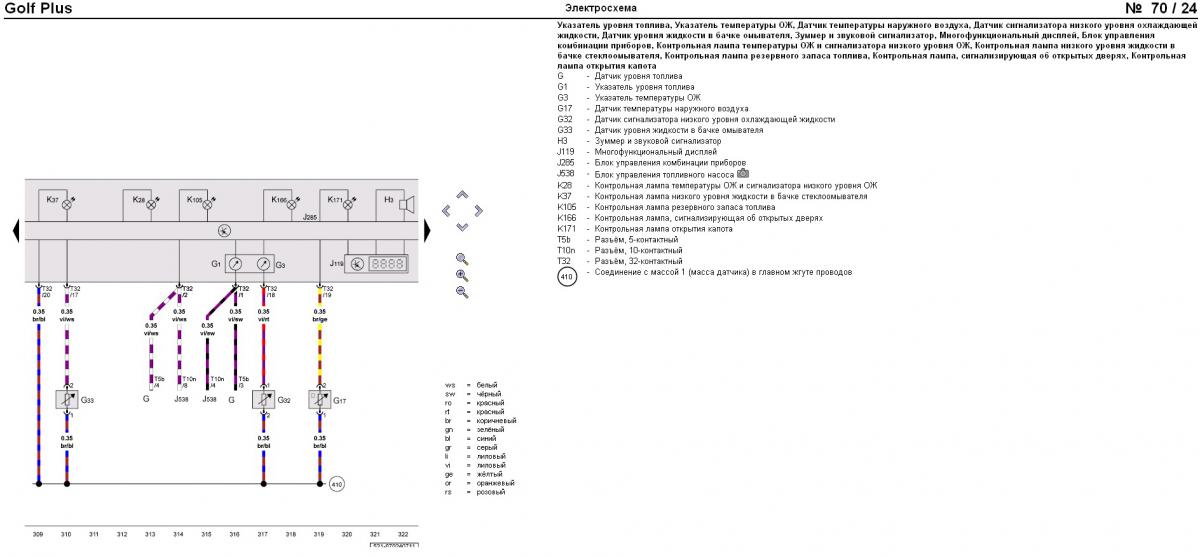

Схемы касающиеся приборки Golf и Golf Plus:











Изменено 6 июня 2012 пользователем Space

[Юрец 327]

Блин ПИПЕЦ в Киеве к кому не обращался просят от 300 америкосовских рубликов, а так тищ. за 10-15 убитых енотов сделают что по голосовой команде будешь управлять "фичами" комфорта в салоне.(сори за офтоп)

Изменено 19 июня 2012 пользователем Юрец

[Dzen 5]

а с заменой красно -синей на белую как дело обстоит, такие же сложности?

Изменено 8 июля 2012 пользователем Dzen

[Zlodej 6]

а с заменой красно -синей на белую как дело обстоит, такие же сложности?

ну вообще-то это и есть тема про замену красно синей на белую

Изменено 8 июля 2012 пользователем Zlodej

[Dzen 5]

погодь, так Грек с Юрцом вроде как цветные мутят

[Bartleby 8]

Сдается мне это не сильно принципиально проблемы те же

[Юрец 327]

Щиток "всунуть то всунул",а вот блок АБС не хочет дружить с ним(номер шасси, посланный блоком управления иммобилайзера J362, не соответствует номеру шасси в блоке управления ABS-J104) и теперь не кодируется блок АБС,но зато щиток радует глаз.
