Установка оригинальной камеры заднего вида для RNS 510

[митек1 27]

@Vaysa, Будем ждать отчета

[aas 85]

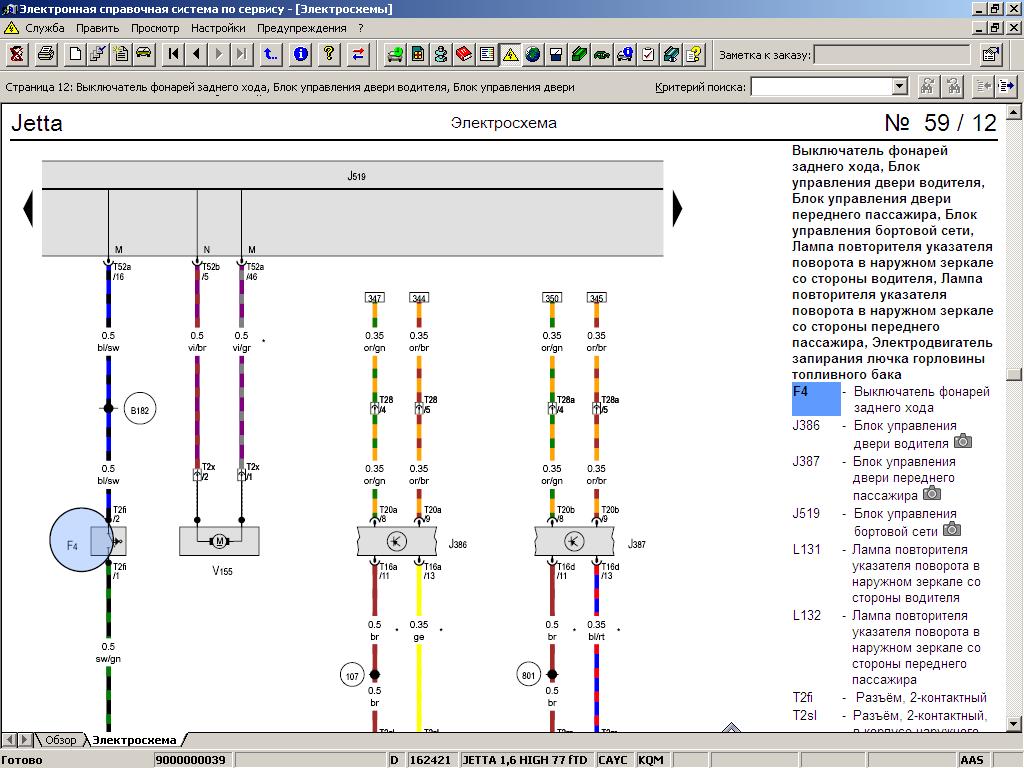

@Vaysa,  это схемы  14 года

Изменено 2 марта 2016 пользователем aas

[Vaysa 421]

Огромное спасибо! за схемку

От F4 куда идет зеленый провод?

[aas 85]

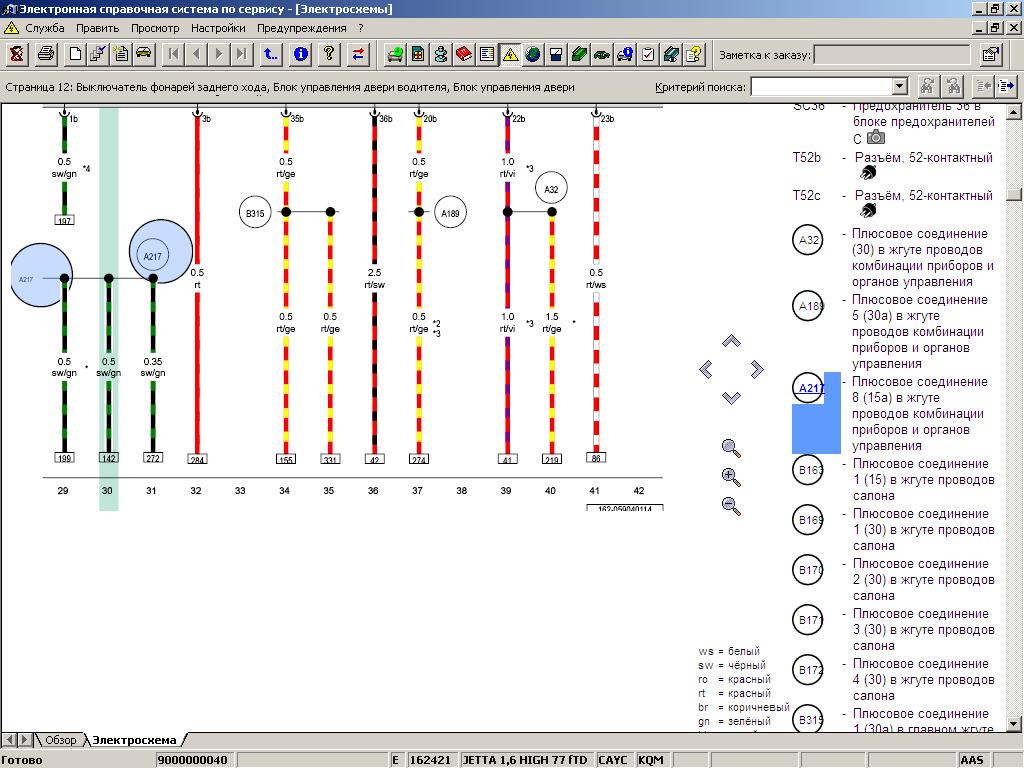

@Vaysa,

[Vaysa 421]

AAS, еще раз спасибо за схемы!

Теперь полная ясность включения камеры отдельной кнопкой

Предположение в своем "дополнительном варианте", что можно с эмитировать включение "лягушки ЗХ(F4)" , и соответственно принудительно включить камеру заднего вида кнопкой из салона подтвердилось.

Для тех, кто хочет это сделать, нужно просто параллельно 52 проводу в среднем разъеме BCM подсоединить дополнительный и завести через дополнительную кнопку салона на любой+ (либо с блока предохранителей, либо просто взять с прикуривателя). Для того, чтобы штатной кнопкой можно было включать/выключать камеру (тригерный режим), можно поставить ВАЗовское реле 21.3777 или 21.3777MS(то же только меньше размером)

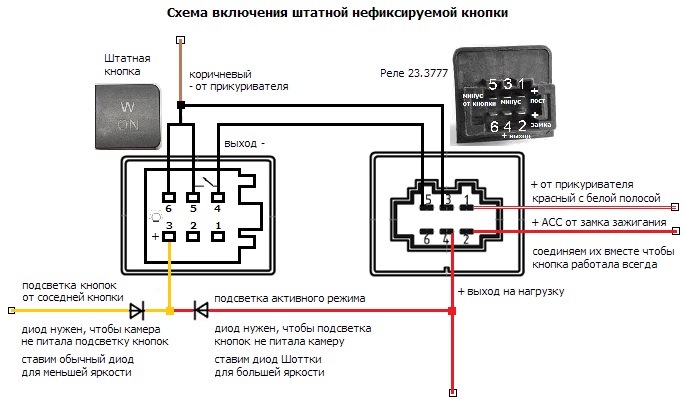

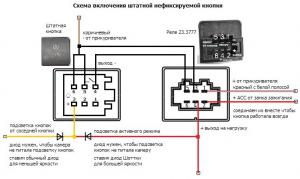

Схема подключения:

Изменено 3 марта 2016 пользователем Vaysa

[митек1 27]

@Vaysa, Крутяк

[C-Quence 5]

Установил, недавно, Delphi 510 с оригинальной камерой. При заведенной машине на картинке с камеры появляются помехи, при заглушенной нет. Питание вел от магнитоллы, управление от лампы заднего хода, через фильтр. Возникли вопросики.

1. От какого из 2х проводов питания магнитоллы надо брать напряжение для камеры? 15 или 16?

2. Вопрос к тем, у кого нет помех. По какой стороне машины вы вели сигнальный провод?

Я провел по левой стороне, по жгуту. Может в этом и ошибка? Может надо вести по правой, где нет силовых кабелей?

[IslandSky 1 029]

Установил, недавно, Delphi 510 с оригинальной камерой. При заведенной машине на картинке с камеры появляются помехи, при заглушенной нет. Питание вел от магнитоллы, управление от лампы заднего хода, через фильтр. Возникли вопросики.

1. От какого из 2х проводов питания магнитоллы надо брать напряжение для камеры? 15 или 16?

2. Вопрос к тем, у кого нет помех. По какой стороне машины вы вели сигнальный провод?

Я провел по левой стороне, по жгуту. Может в этом и ошибка? Может надо вести по правой, где нет силовых кабелей?

Тоже стоит Delphi и камера Алиэкспресса. Питание на камеру брал с отдельного предохранителя в блоке предохранителей в салоне, управление от лампы зх без всяких фильтров. Все работает четко. Проводку тянул по левому борту, рядом с основной косой.

Изменено 20 марта 2016 пользователем IslandSky

[Accent 195]

Установил, недавно, Delphi 510 с оригинальной камерой. При заведенной машине на картинке с камеры появляются помехи, при заглушенной нет. Питание вел от магнитоллы, управление от лампы заднего хода, через фильтр. Возникли вопросики.

1. От какого из 2х проводов питания магнитоллы надо брать напряжение для камеры? 15 или 16?

2. Вопрос к тем, у кого нет помех. По какой стороне машины вы вели сигнальный провод?

Я провел по левой стороне, по жгуту. Может в этом и ошибка? Может надо вести по правой, где нет силовых кабелей?

У меня тоже по левой стороне проводка - проблем нет.

[C-Quence 5]

А еще, можно как-нибудь китайскую 510 заставить показывать картинку на весь экран, без правой панели?
