Газовый упор капота vw jetta mk6

[Дядя 319]

Размеры верхнего кронштейна даны уже с учетом как будете переделывать, или которые стоят сейчас. Конечно лучше показать перспективные, Вам виднее по месту как они будут установлены.

[C-Quence 5]

Верхний кронштейн стоит с размерами из чертежа. Уменьшением пока не занимался.

Изменено 29 декабря 2013 пользователем C-Quence

[Вандал 0]

upory.ru на данном сайте продают упоры для джетты 6

[mexaniku- 2]





upory.ru

спасибо! а фото нЭту!

[starkawto 10]

спасибо! а фото нЭту!

в разделе продаж запчастей, продажа установочного комплекта от "упоры ну" выложены фоты, можете посмотреть.

[mexaniku- 2]

спасибо.как куплю так сразу посмотрю

[starkawto 10]



спасибо.как куплю так сразу посмотрю[/quote

да вы не так поняли, на форуме джетта клуба в разделе продажи запчастей, я выложил фоты установленного комплекта; откройте и посмотрите.

[meolin 7]

Тоже сделал себе газовые упоры, размеры брал у человека с drive2.ru. Упоры с усилием 260Н. Установил толстой частью вверх. Никаких рывков при открытии нет.


Черный поролон не убирал и не вырезал. Толстая часть упора, просто, вминается в него.

Теперь по кронштейнам. Делал из алюминия 3мм толщиной. Для нижнего кронштейна этого достаточно, а вот для верхнего, как мне показалось, алюминий слишком мягкий. Ближе к лету переделаю на стальной и покрашу все в цвет кузова.

Верхние кронштейны, к тому же, получились великоватыми.

IMAG0496.jpg IMAG0499.jpg

Надо будет при переделке уменьшать его размеры.

Нижние кронштейны:

IMAG0497.jpg IMAG0500.jpg

Чертеж картинкой:

газовый упор2.png

и в формате КОМПАС:

газовый упор2.rar

Есть номерок упоров для заказа на exist?

[Serka 33]

номер упора 2121-6308010 (берите только с силой 260N - если больше, капот будет вылетать вверх, а не подниматься плавно)

вот ссылка на мой борт.журнал на Драйве: http://www.drive2.ru/cars/volkswagen/jetta/jetta_vi/filin1980/journal/2399149/

стандартные упоры от отечественного автопрома (багажник нивы, капот десятки) Амортизатор ВАЗ-2121,2104 двери задка СААЗ 2121-6308010
Длина изделия, мм:
— в свободном состоянии 450
— в сжатом состоянии 275
Ход поршня, мм 175
Масса, кг 0,34
Диаметр, мм
— штока 10
— поршня 20
— резервуара 22
Усилие на штоке, Н 260

Изменено 7 февраля 2014 пользователем Serka

[Major 0]

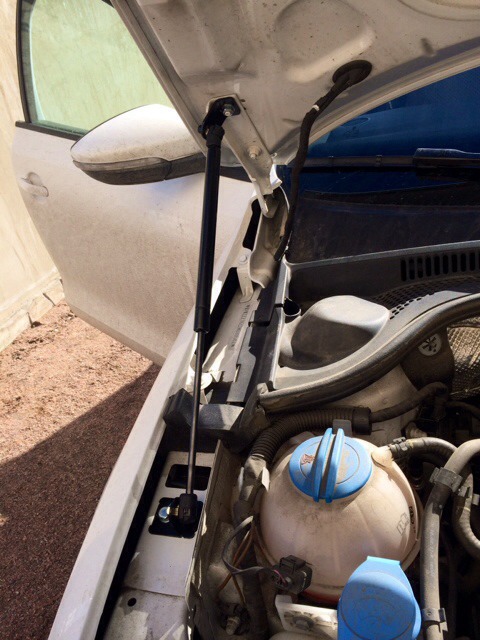

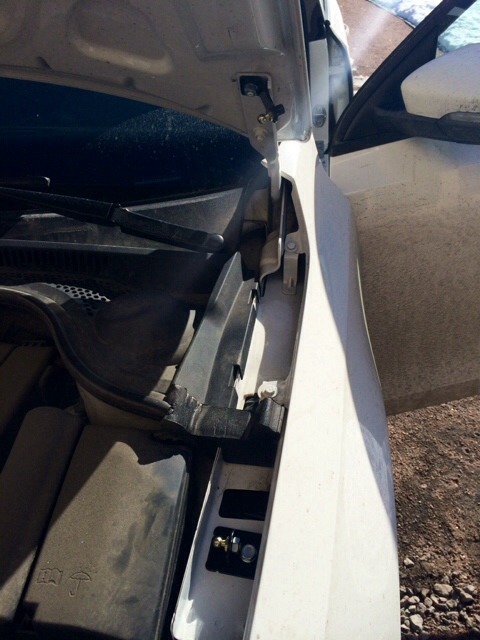

Начитавшись, насмотревшись сделал подарок супруге, а то жаловалась что тяжело капот ей поднимать и кочергу ставить)))

Цена вопроса 2650 и 15 минут работы)))
