Головное устройство на ОС ANDROID

[eka-buka 0]

В голове есть провод на камеру заднего хода , тогда получается я 3 провод цепляю туда а 4 куда ?

Дайте пожалуйста схему как вы подключили .

Изменено 15 ноября 2014 пользователем eka-buka

[Vovan01 1]

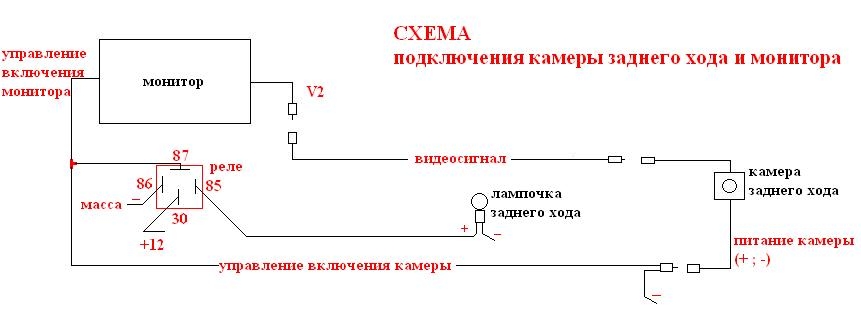

4-й скручиваешь с первым и на реле, но вы их (3 и 4) прозвоните, не связаны ли они с видео. а 2 это масса

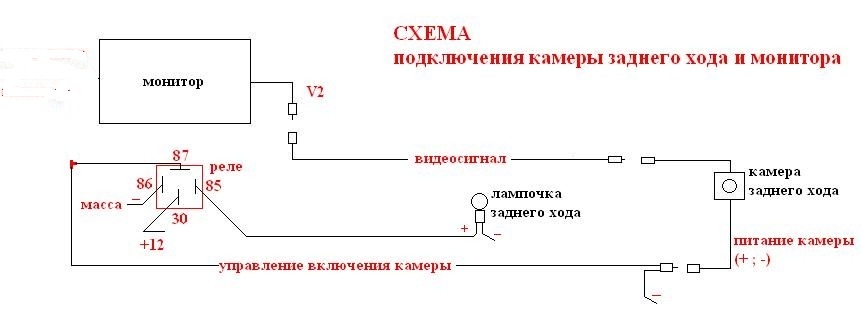

У меня немного по другому 2-й вариат, попробуйте сначала его, если головное устройство не войдет в режим камера, после включения задней передачи, тогда пробуйте 1-й вариант



Изменено 16 ноября 2014 пользователем Vovan01

[volganap 2]

Последняя схема более наглядная и правильная. Только надо уточнить, что напряжение +12В, поступающее на 30-ый контакт реле надо брать либо с плафона подсветки багажника, либо с ГУ по тому же красному проводу идущему вместе с сигнальным.

[CET 58]

а у меня чуть другая камера, первый провод с 3-пиновым разъемом - 2,5м, дальше какая-то цилиндрическая хрень, от нее отходят два провода (питания?) - 1м, и управляющий провод - 4,2м:

тоже по второму варианту подключать? Что это за красный провод с тюльпаном - это возможность взять питание от ГУ?

[Vovan01 1]

 Мы все такие же самоучки, подключаем методом тыка. Подключаете голову к штатному разъему, включаете, камеру соединяете желтыми тюльпанами с головой, подаете питание на камеру красный тюльпан (+ и -),  голова должна перейти в режим "камера", если нет, подаете питание на управляющий провод в голову, должно появиться изображение. Протягиваем провода по коробу порога, питание подаем через реле, чтобы не было помех, от лампы заднего хода.  Лишние провода и детали выкидываете.

Изменено 18 ноября 2014 пользователем Vovan01

[CET 58]

у меня еще в комплекте с ГУ шел вот такой кабель:

все стало еще запутаннее. из всех проводов ясно, что тюльпан в тюльпан надо, а с остальными что?

[Vovan01 1]

Я вообще-то не спец, может кто-то тут более продвинутый есть подсказать. 1-Reverse in-управляющий сигнал на голову, подключается к фонарю  заднего хода. 2- b-Battery или на питание камеры, или к + баттареи, нужно просто проверить тестером. после подачи напруги на 1 провод, если на 2 появится +, то тогда и реле не нужно, подключать к камере.  3 -масса. У меня был похожий разъем, подключил только тюльпаны, остальные не пригодились.

[CET 58]

этот "веничек" вставляется в само ГУ и для чего там другие провода кроме тюльпана - непонятно, задам вопрос в audiosource

[CET 58]

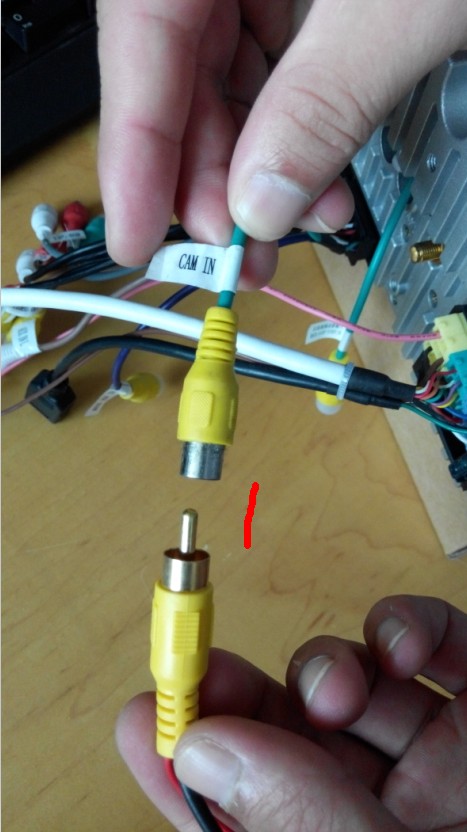

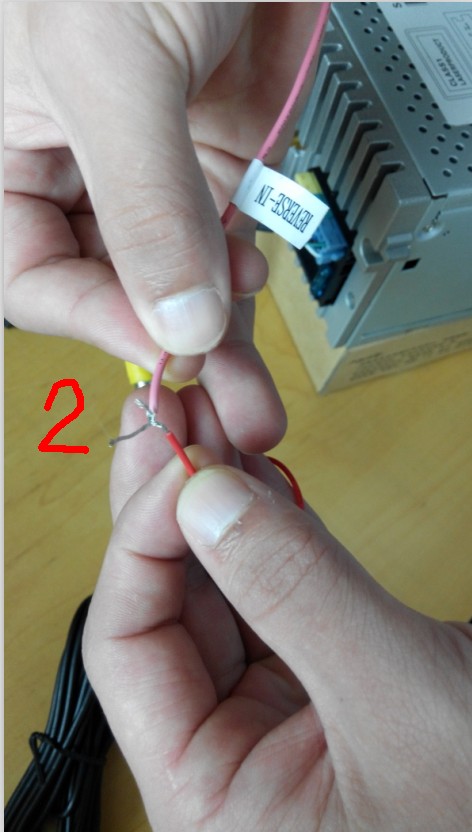

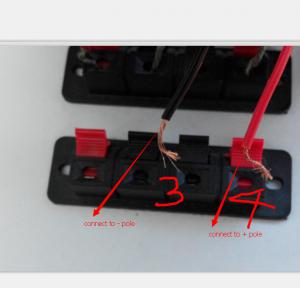

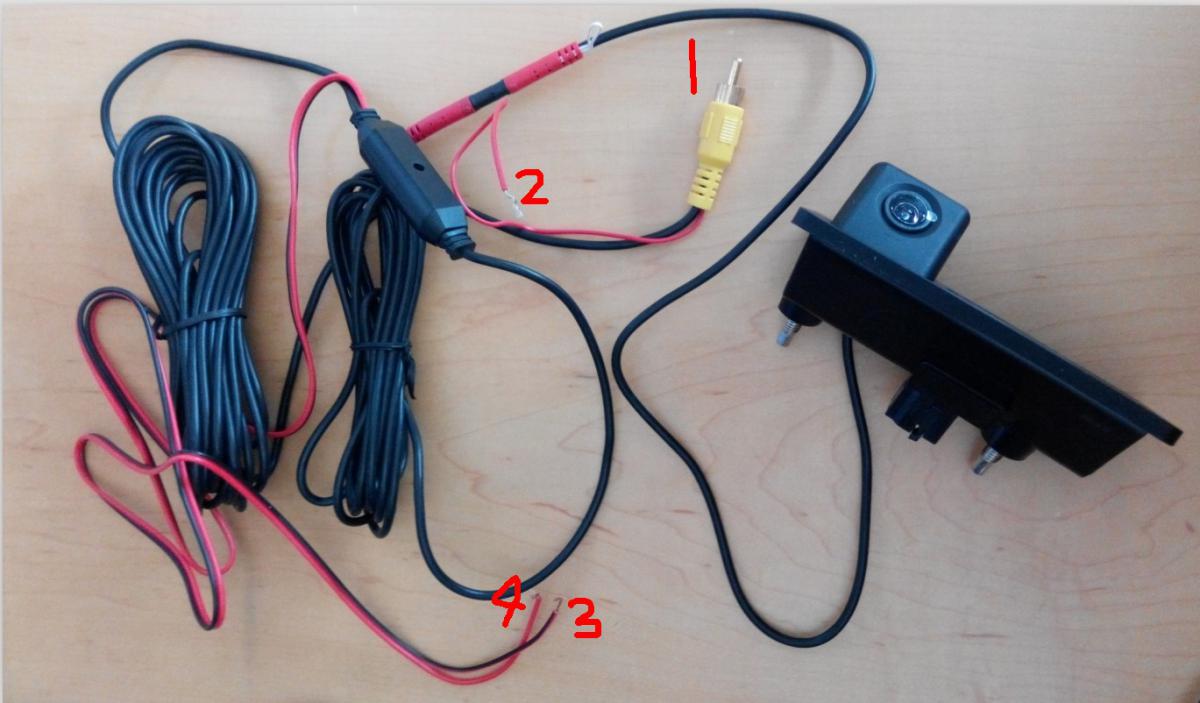

вот что прислали из audiosource

[eka-buka 0]

Заметил я у себя что кабель по которому будет идти видео сигнал не экранирован , так должно быть ?

Помню раньше все экранировалось !
