Установка подсветки дверей

[drfrol 11]

Подскажите, кто уже себе устанавливал подсветку. Авто еще нет, поэтому сам посмотреть не могу.

Заказал себе подсветку на ebay (фонари+ проводка). Китаец прислал две пары разных разъемов. Вопрос в том, правильный комплект он прислал или нет?



правильно, там 2 вида разъемов нужны.

[Mithun 15]

Те которые побольше - для задних дверей, другие для передних!

[oleg3110_78 416]

Те которые бобольше не только для задних дверей но и самих фонарей



Отправлено с мобильного

[IVK83 0]

передние двери пин 18 и 19 задние двери пин 4 и 14



Подскажите, нумерация пин-ов на фишках дверей подписана?

[fork 272]

Да



Отправлено с моего HTC One через Tapatalk

[igorek057 8]

А у кого-нибудь есть номерок клемм, которые в разъем задней двери идут?



update

N 90764701 — 4шт (контакт в передние блоки дверей)
N 10335807 — 12 шт (контакт в фонари и задние блоки дверей)

Изменено 8 июня 2013 пользователем igorek057

[Zkv 14]

Ребята, привет! сегодня ставил подсветку дверей, передняя получилась, и справа и слева горят, а вот задние где то лоханулся, не работают ни та ни та, кодировку провели как надо, может я перепутал полярность?

сделал так сзади 4 + и 14 -

пролистал всю тему а так же ДРАЙВ2 везде разная информация, расскажите как правильно должно быть, а то машина сейчас вся без дверных обшивок

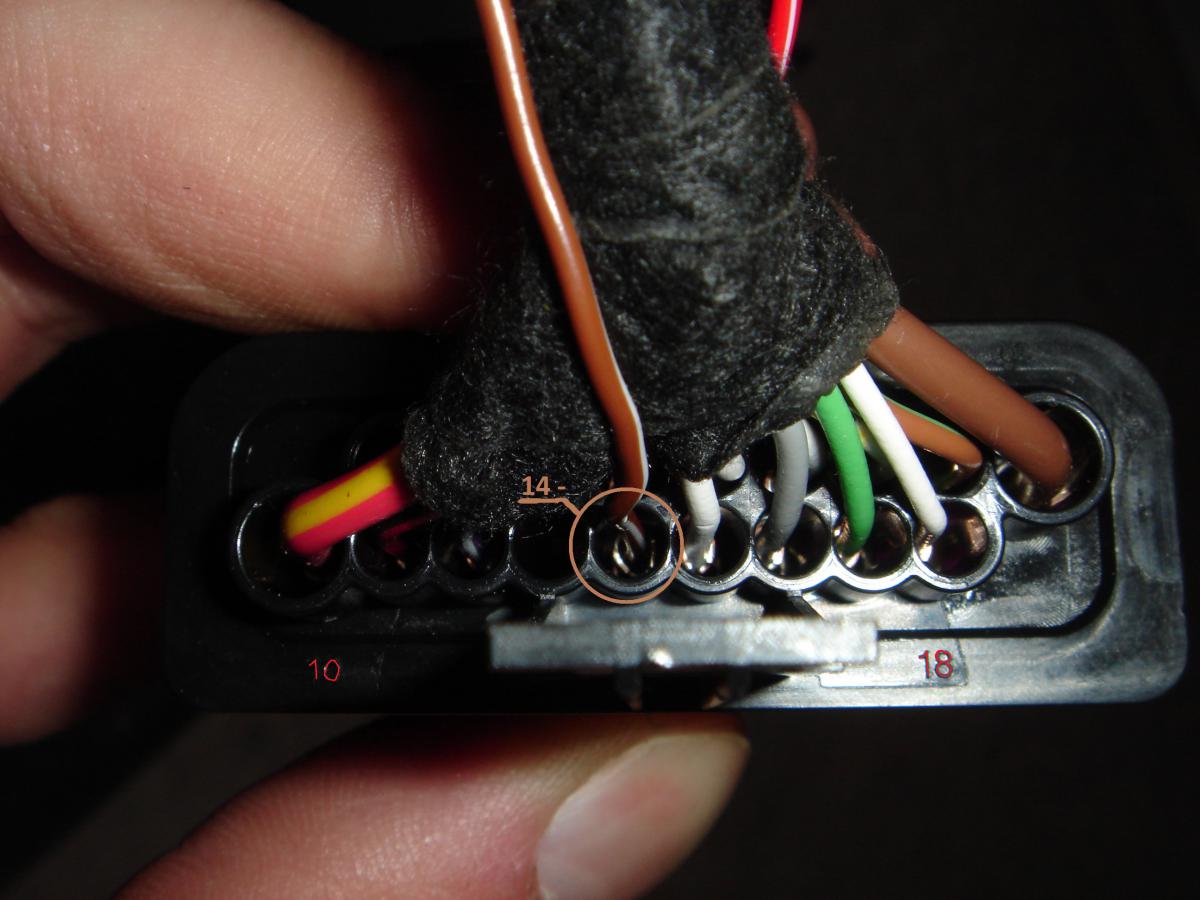

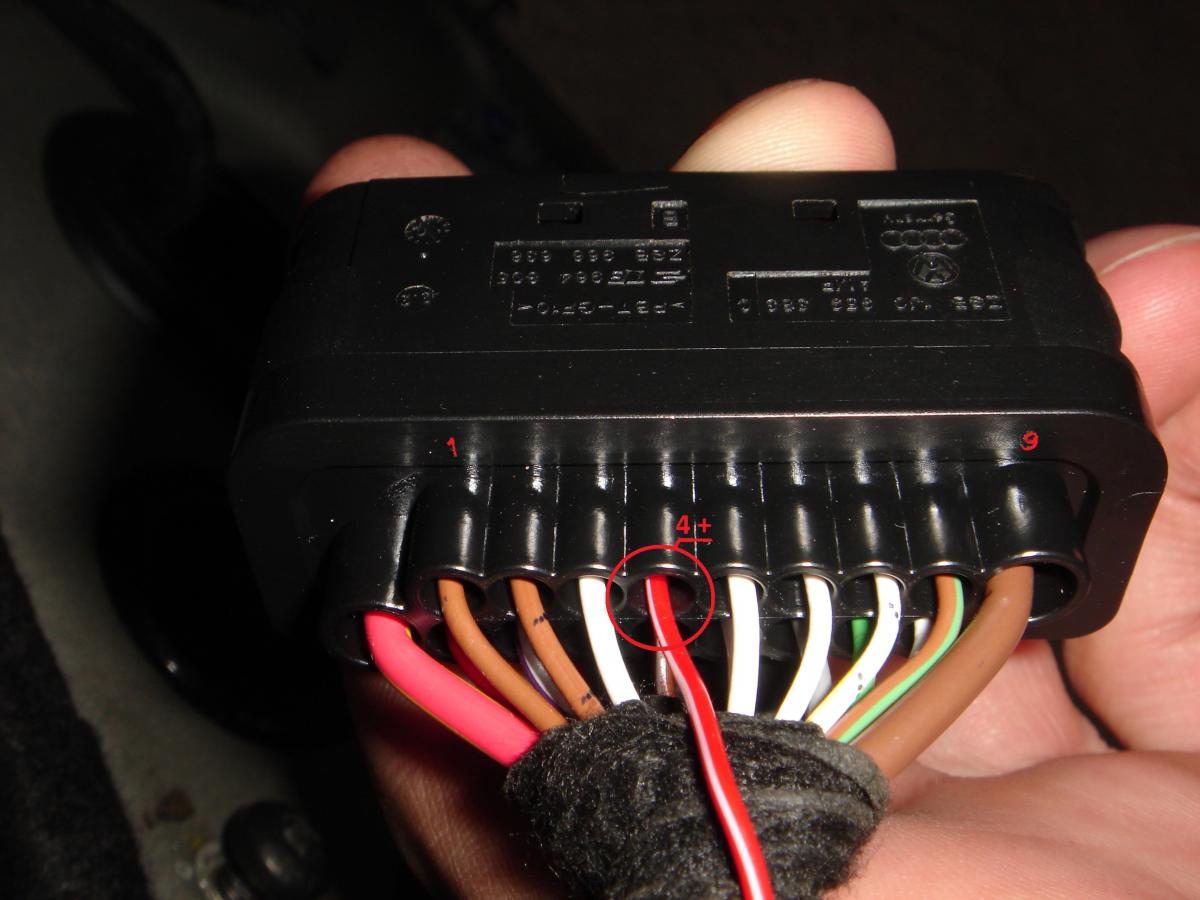

прикладываю файлы заднего разъема



Изменено 21 июня 2013 пользователем Zkv

[fork 272]

Самая распространенная ошибка - забывают закодировать задние двери. На втором месте - путают полярность.



Отправленные с моего HTC One с помощью Tapatalk 4 Beta





[igorek057 8]

@Zkv, 14 +( красный), 4 - (коричневый). Только вчера подключал, все работает) Изменено 22 июня 2013 пользователем igorek057

[Zkv 14]

@Zkv, 14 +( красный), 4 - (коричневый). Только вчера подключал, все работает)

спасибо, поеду переделывать, теперь будет сложно вынуть разъемы, прийдется иголкой ковырять
