Установка RCD 320

[m.a.e. 14]

А где можно купить эти пины?

Какие именно? К магнитоле, в любом магазине где есть соответствующий отдел .



Для блока GATEWAY отлично подходят пины от старых компьютерных блоков питания (фишки питания накопителей  для 3,5" дискет. ). Также есть на материнских платах (в том числе и позолоченные).  Ну или заказать родные, их обозначение

N907 647 01 (можно спросить у дилера в отделе запчастей, у них бывает в комплекте с переходником ISO/Quadlock).

P.S. Если не найдете, могу отправить пару штук (компьютерных) письмом.

Но для начала лучше



Попробуйте подключить ее к машине с шиной Инфотеймент и все будет ясно.

[Евгений_933 2]

Нашел пины завтра буду пробовать.

Еще нашел информацию на поло клубе,320-я без блютуза работает от кан-комфорт,а 320-ю с блютузом нужно подключать к кан-привод. Что это такое и где она у нас находится? http://polosedan.ru/forum/viewtopic.php?f=15&t=8314&start=250

[m.a.e. 14]

а 320-ю с блютузом нужно подключать к кан-привод.

Не думаю, что на Джеттах подключили к кан Привод (вся необходимая информация из блока GATEWAY передается  по шине ИНФО). Хотя от VAG-а всего можно ожидать .

P.S. Кан привод, это контакты 6 (Low) и 16 (High) соответственно.

Изменено 14 октября 2014 пользователем m.a.e.

[Евгений_933 2]

Разъемы 10 20 ничего не дали. Подключение 6 и 16 также, только на мфа загорелась ошибка неисправность тормозной системы.

[m.a.e. 14]





Разъемы 10 20 ничего не дали. Подключение 6 и 16 также

Чудес не бывает (если только VAG что нибудь придумал). Скорее всего где-то контакты не так  подключили. Посмотрите распиновку старой и новой магнитол.

[Евгений_933 2]

Абсолютно одинаково

[m.a.e. 14]





Абсолютно одинаково

Тогда

[Евгений_933 2]

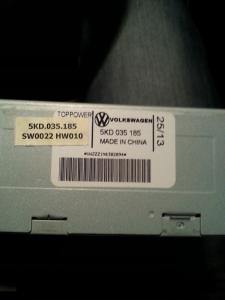

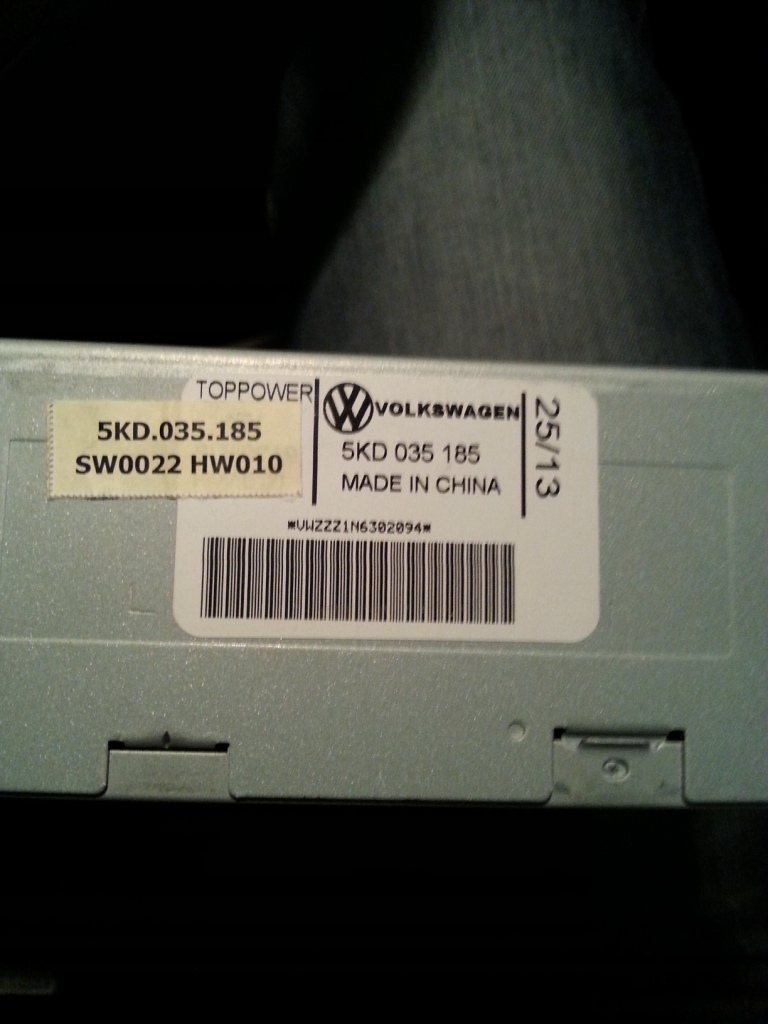

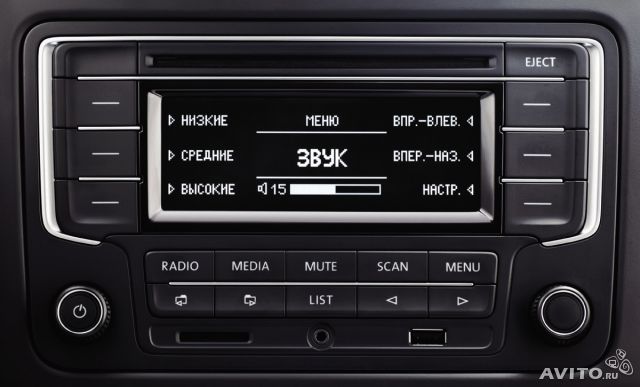

Это RCN 320G, которая была с завода у меня на джетте хайлайн комплектации декабрь 2013г.вып.

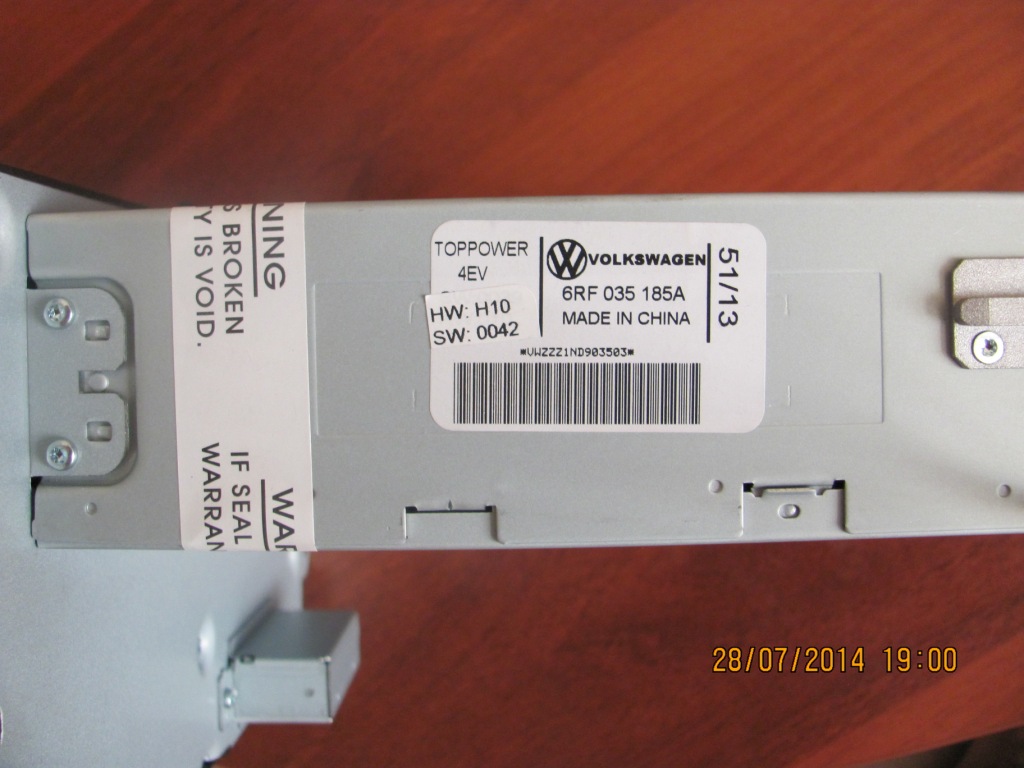

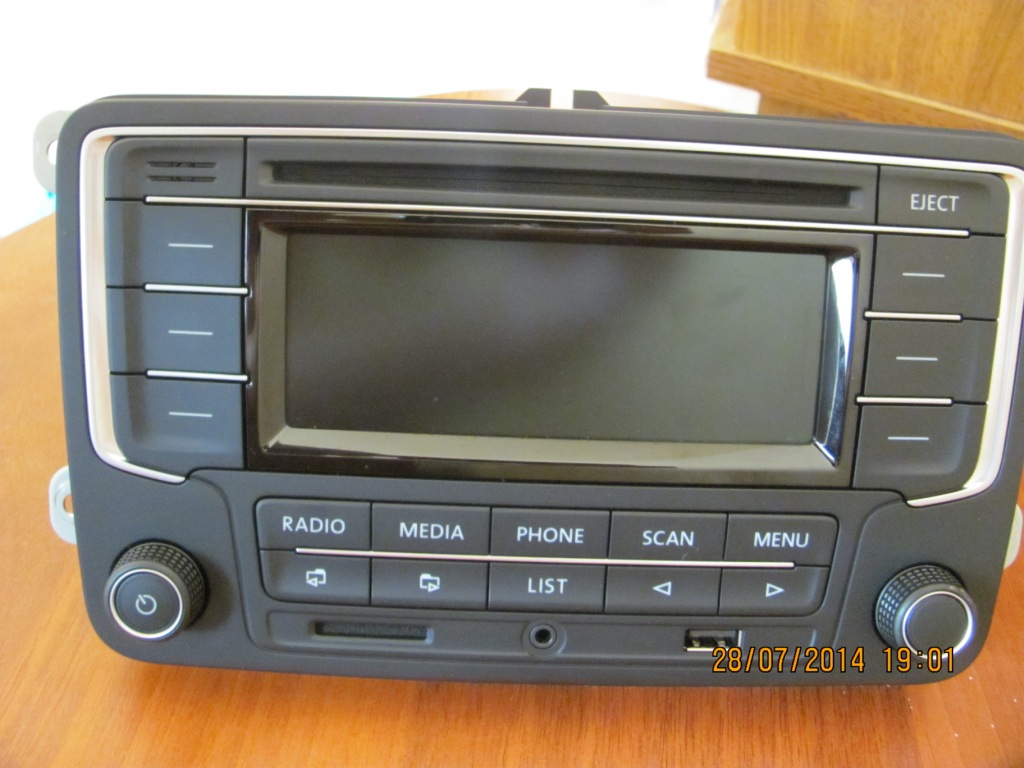

Это RCD 320 с блютузом, которая стояла на джетте стайл 2014 г.вып.



Обе на русском языке. Различия только в блютузе. Остальном функционал одинаковый.

По кан комфорт работает RCN 320, но RCD 320 с блютузом по ней работать не хочет, по кан инфо и кан привод тоже. Проверено. Даже кан+ и кан- местами менял. Все без толку. Распиновка, как видно на фото, одинаковая.

Сейчас уже просто спортивный интерес ее подключить.  В планах приличную музыку поставить, тут все заводские головные устройства отпадают сразу.

Изменено 15 октября 2014 пользователем Евгений_933

[Евгений_933 2]

Все-таки кан-привод. 6 и 16 контакты оранжево-черный + и оранжево-коричневый -. Почти все заработало, только подсветка кнопок магнитолы еле светит и светит постоянно, независимо от габаритов. И кнопки на мультируле не работают.



Что может быть? Как исправить?

Изменено 17 октября 2014 пользователем Евгений_933

[m.a.e. 14]

Все-таки кан-привод. 6 и 16 контакты оранжево-черный + и оранжево-коричневый -. Почти все заработало, только подсветка кнопок магнитолы еле светит и светит постоянно, независимо от габаритов. И кнопки на мультируле не работают.

Был у ОД в отделе установки доп. оборудования. Там тоже не знают от какой кан-шины управляется RCD 320 с блютуз. Остается метод проб и ошибок. Или дождаться когда кто-то будет ее менять и посмотрит какие (хотя бы по цвету) провода подходят.
