Фотоотчет! Тюнинг задних фонарей на фольксваген Джетта 5

[Greck 794]

Австрияки заказывали платы, у них фирмы есть, что такие вещи делает под заказ.

Платы я сам производить начну, если их будут покупать по 500грн.



Родных диодов отдельно не бывает, только фонари в сборе.

Жаль, а как же подобрать цвет диодиов?

[Fedor 10 23]

v2008w

К тебе есть вопрос и деловое предложение. Так как фонарь есть у тебя разобран, сделай чертеж плиз по такому типу Еще нада указать растояние меж будущими фиодами.

[v2008w 3]

Внешний размер 98, внутр. размер 72. Если не собираетесь ставить двухцветные диоды проще поставить обычные диоды. Я уже поставил, спаял и испытал. Все работает. Небольшое не совпадение цвета (штатный больше к оранжевому оттенку). приступаю к сборке фонаря и в последующем ко второму фонарю. При испытании фотика к сожалению не оказалось. И вопрос: кто-нибудь обшивку крышки багажника снимал? Сложности при снятии есть?

[Mariks 166]

И вопрос: кто-нибудь обшивку крышки багажника снимал? Сложности при снятии есть?

Да вроде ничего сложного, она на заклёпках стоит, потихоньку отстёгивай.

[Fedor 10 23]

v2008w

Расстояние меж диодами??????

[oleg3110_78 416]

Коллеги, какая разница сколько тоам диодов? Покупайте те которые будете ставить и ставьте столько сколько нужно параллельно последовательным соединением, ищите широкоугольное свечение.

[Greck 794]

oleg3110_78

Олег в плафоне 20 "посадочных отверстий"

[oleg3110_78 416]

нормально 4 гирлянды по 5 светодиодов паралелятся, только резюки надо посчитать

[v2008w 3]

Всем привет.

Фонари готовы и установлены на машину.

Несколько фоток:

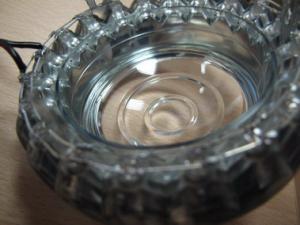

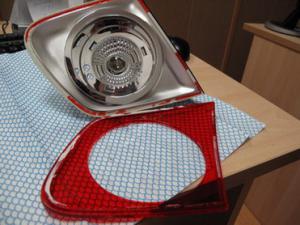

1.Фонарь в разобранном виде:

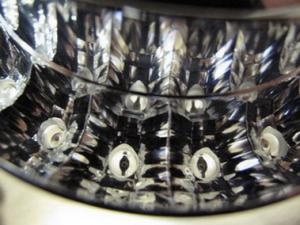

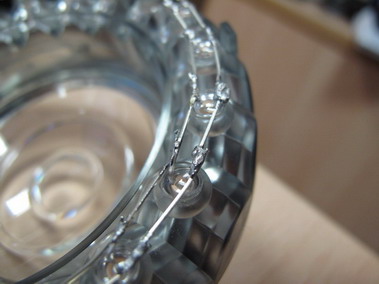

2.Установленные и спаянные светодиоды:

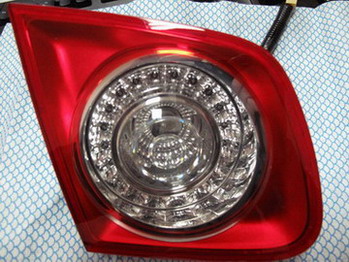

3.Фонарь в собранном виде:

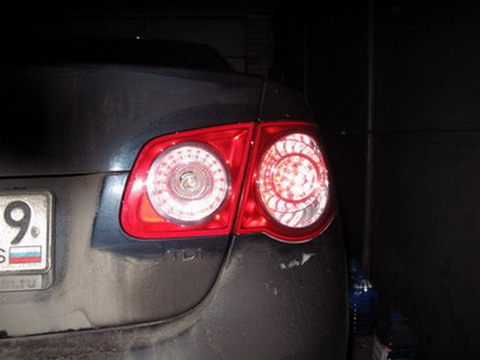

4.Фонарь установлен на Jetta

Завтра попробую сделать новую фотку на машине (забыл включить ночной режим на фотоаппарате).

[Mariks 166]

Сделай общий вид, а то как то не видно ничего!
